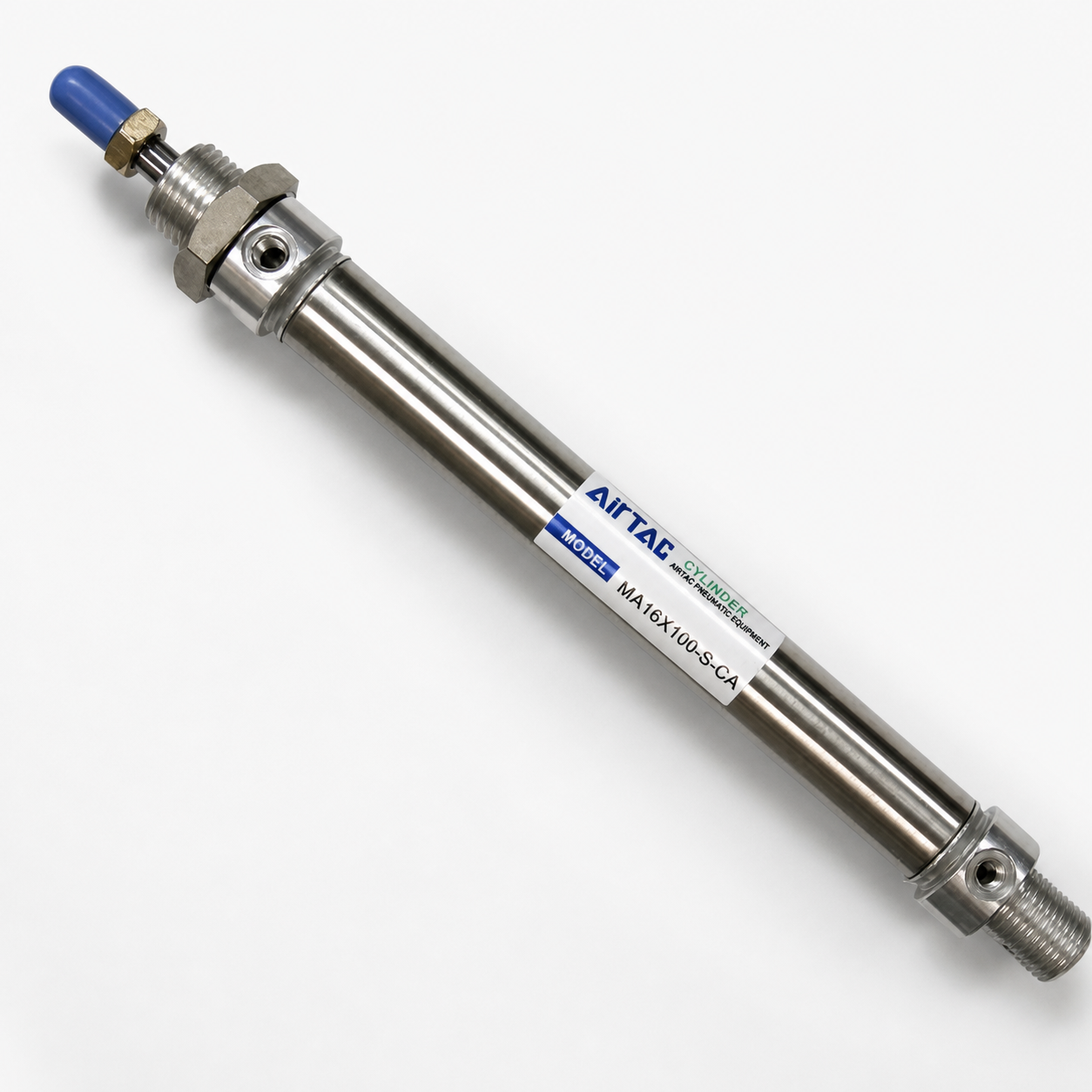

Xy Lanh AirTAC MA16X100SCA Phi 16 Hành Trình 100mm
Xy lanh mini AirTAC MA16X100SCA tác động kép, phi 16 mm, hành trình 100 mm, có nam châm và nắp sau đuôi xoay CA. Thân tròn inox gọn, phù hợp cơ cấu đẩy, chặn và định vị tự động. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246
Xy lanh AirTAC MA16X100SCA là xy lanh khí nén mini tác động kép, đường kính piston 16 mm và hành trình 100 mm. Thân ống inox gọn, piston tích hợp nam châm và nắp sau kiểu đuôi xoay CA giúp sản phẩm phù hợp với các cơ cấu đẩy, chặn, gạt hoặc định vị cần lắp trong không gian hẹp.
Thông số xy lanh AirTAC MA16X100SCA
| Hãng | AirTAC |
|---|---|
| Mã sản phẩm | MA16X100SCA / MA16×100-S-CA |
| Dòng sản phẩm | MA – xy lanh mini thân tròn inox |
| Kiểu tác động | Tác động kép |
| Đường kính piston | 16 mm |
| Hành trình | 100 mm |
| Nam châm piston | Có, hỗ trợ lắp cảm biến từ phù hợp |
| Kiểu nắp sau | CA – đuôi xoay |
| Môi chất | Khí nén đã lọc |
| Dải áp suất làm việc tham khảo | 0,15–1,0 MPa |
| Nhiệt độ làm việc tham khảo | -20 đến 70 °C |
| Tốc độ piston tham khảo | 30–800 mm/s |
| Giảm chấn | Đệm chống va chạm cố định |
| Cổng khí | M5×0,8 theo cấu hình tiêu chuẩn được tra cứu; cần đối chiếu ren trên hàng thực tế khi đặt |
Lưu ý: áp suất, nhiệt độ, tốc độ và kiểu ren cần được đối chiếu lại theo catalogue AirTAC áp dụng cho lô hàng cụ thể. Ánh Dương Vina không tự suy diễn thông số ngoài dữ liệu đã xác minh.
Ý nghĩa mã MA16X100SCA
- MA: dòng xy lanh mini thân tròn inox, tác động kép.
- 16: đường kính piston 16 mm.
- 100: hành trình 100 mm.
- S: piston có nam châm để nhận biết vị trí bằng cảm biến từ.
- CA: nắp sau dạng đuôi xoay, thuận tiện cho cơ cấu có chuyển động góc nhỏ quanh chốt lắp.
Ưu điểm nổi bật
- Thân tròn inox nhỏ gọn, phù hợp vị trí có chiều ngang lắp đặt hạn chế.
- Tác động kép cho phép điều khiển cả hành trình tiến và lùi bằng khí nén.
- Nam châm tích hợp hỗ trợ giám sát hai đầu hành trình khi kết hợp đúng cảm biến.
- Nắp sau CA cho phép lắp bằng chốt xoay, giảm nguy cơ ép lệch khi cơ cấu dẫn động có dao động.
- Đệm chống va chạm ở hai đầu giúp giảm xung lực khi đổi chiều.
Ứng dụng phù hợp

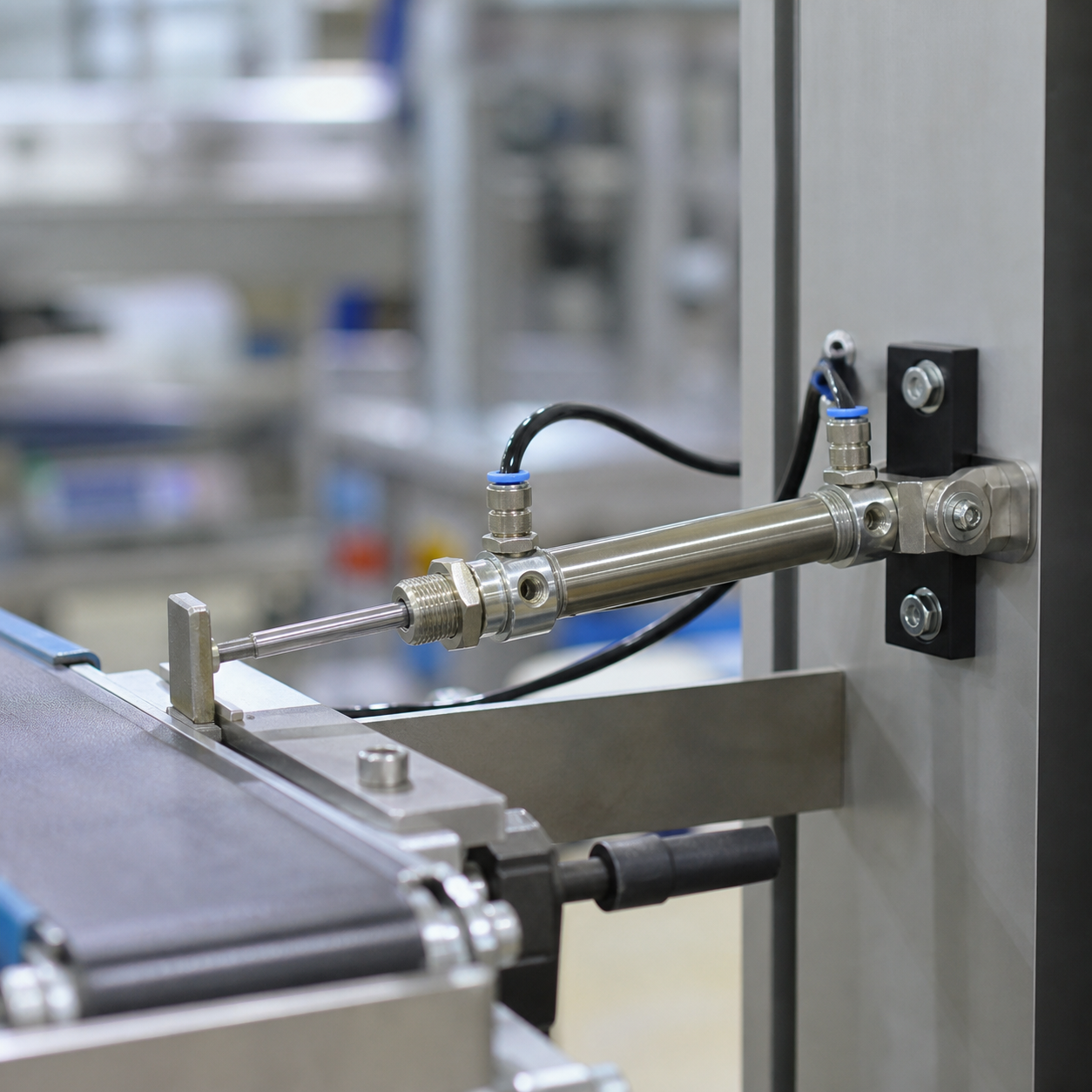

MA16X100SCA thường được chọn cho cơ cấu chặn sản phẩm trên băng tải, đẩy phôi nhẹ, đóng mở cửa chắn, gạt phân loại, định vị chi tiết, máy đóng gói và các cụm tự động hóa nhỏ. Với hành trình 100 mm, người thiết kế cần bảo đảm đủ khoảng trống cho piston rod chuyển động hết hành trình.
Cách chọn và lắp đặt
- Xác định lực đẩy và lực kéo yêu cầu theo áp suất khí thực tế; không chỉ chọn theo đường kính 16 mm.
- Kiểm tra hành trình hữu dụng 100 mm, chiều dài tổng thể và khoảng trống bảo trì.
- Dùng chốt đúng kích thước cho đuôi CA và bố trí khớp nối đầu cần để tránh tải ngang lên piston rod.
- Lắp van tiết lưu để điều chỉnh tốc độ, đặc biệt khi cơ cấu tải nhẹ nhưng chạy nhanh.
- Lọc nước và tạp chất trong khí nén; kiểm tra độ kín của đầu nối trước khi vận hành liên tục.
- Nếu cần phát hiện vị trí, chọn cảm biến tương thích dòng MA và thử tín hiệu ở cả hai đầu hành trình.
Khi nào nên chọn model khác?
Nếu tải lớn hơn, nên tính lại lực và cân nhắc xy lanh có đường kính piston lớn hơn. Nếu cần thân nhôm chắc, kích thước khác hoặc hành trình ngắn hơn, có thể tham khảo xy lanh AirTAC MBL40X50CA. Với yêu cầu thân vuông cực ngắn, xem thêm xy lanh compact SMC CQ2B20-10DM.
Câu hỏi thường gặp về AirTAC MA16X100SCA
MA16X100SCA có phải xy lanh tác động kép không?
Có. Model MA16X100SCA sử dụng khí nén cho cả chiều tiến và chiều lùi.
Chữ S trong mã sản phẩm có ý nghĩa gì?
Chữ S cho biết piston có nam châm, cho phép dùng cảm biến từ phù hợp để nhận biết vị trí.
CA là kiểu lắp nào?
CA là nắp sau dạng đuôi xoay. Kiểu lắp này phù hợp khi xy lanh cần quay một góc nhỏ quanh chốt trong lúc cơ cấu chuyển động.
Có thể thay MA16X100SCA bằng xy lanh phi 16 hành trình 100 khác không?
Chỉ nên thay sau khi đối chiếu chiều dài lắp, ren đầu cần, kiểu nắp sau, cổng khí, vị trí cảm biến và lực làm việc. Cùng đường kính và hành trình chưa đủ để khẳng định thay thế trực tiếp.
Giá AirTAC MA16X100SCA bao nhiêu?
Giá phụ thuộc số lượng, thời điểm nhập và cấu hình ren. Vui lòng liên hệ Ánh Dương Vina để kiểm tra đúng mã và nhận báo giá hiện hành.
Liên hệ tư vấn và báo giá
Gửi ảnh nhãn sản phẩm cũ, kích thước lắp, áp suất sử dụng và yêu cầu tải cho Ánh Dương Vina. Bộ phận kỹ thuật sẽ hỗ trợ đối chiếu mã MA16X100SCA, cảm biến và phụ kiện lắp phù hợp trước khi báo giá.
