Xy Lanh AirTAC SC100X250 Phi 100 Hành Trình 250mm
AirTAC SC100X250 là xy lanh khí nén tiêu chuẩn dạng tie-rod, tác động kép, phi 100 mm, hành trình 250 mm, không nam châm và có giảm chấn điều chỉnh. Phù hợp cơ cấu đẩy, kẹp và nâng hạ cần lực lớn. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

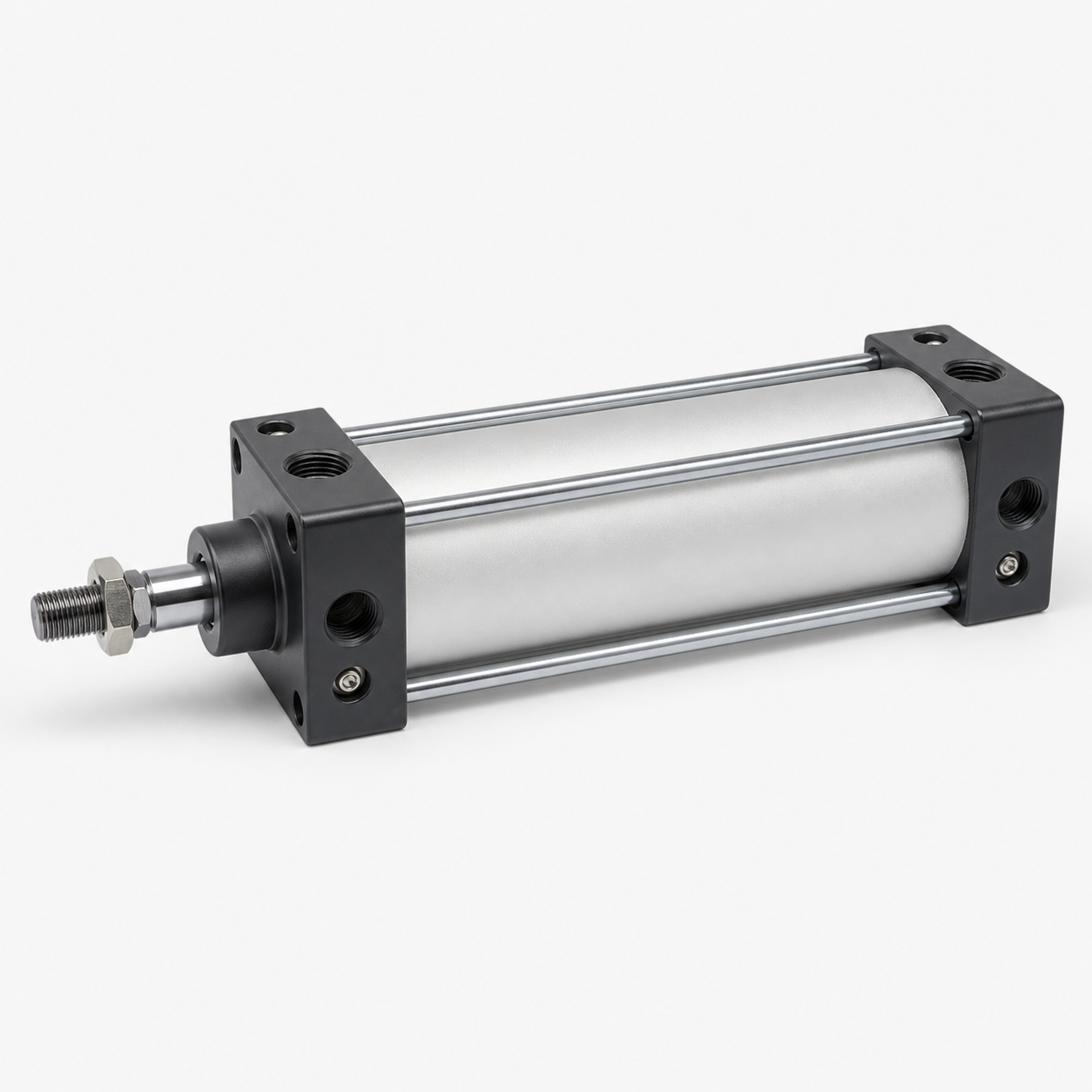

AirTAC SC100X250 là xy lanh khí nén tiêu chuẩn dạng tie-rod, tác động kép, đường kính piston 100 mm và hành trình 250 mm. Kết cấu bốn ty giằng, thân nhôm và giảm chấn điều chỉnh phù hợp các cơ cấu đẩy, kẹp, nâng hạ hoặc định vị cần lực lớn trong máy công nghiệp.
Thông số AirTAC SC100X250 đã xác minh
| Thương hiệu | AirTAC |
|---|---|
| Mã sản phẩm | SC100X250 |
| Dòng sản phẩm | SC – xy lanh tiêu chuẩn dạng tie-rod |
| Kiểu tác động | Tác động kép |
| Đường kính piston | 100 mm |
| Hành trình | 250 mm |
| Nam châm piston | Không, đối với mã SC100X250 không có hậu tố S |
| Môi chất | Khí nén đã lọc tối thiểu 40 μm |
| Áp suất làm việc | 0,15–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến 70 °C |
| Dải tốc độ | 30–800 mm/s |
| Giảm chấn | Điều chỉnh được, hành trình giảm chấn 29 mm |
| Cổng khí | PT1/2 theo cấu hình tiêu chuẩn; có tùy chọn kiểu ren khác theo mã đặt hàng |
| Vật liệu phớt tiêu chuẩn | TPU |
| Kiểu lắp mặc định | Basic, chưa kèm phụ kiện gá |
Ý nghĩa mã SC100X250
- SC: dòng xy lanh tiêu chuẩn AirTAC, thân nhôm liên kết bằng ty giằng.
- 100: đường kính piston 100 mm.
- 250: hành trình 250 mm.
- Không có S: cấu hình này không tích hợp nam châm piston; nếu cần cảm biến phải chọn đúng biến thể có nam châm.
Ưu điểm nổi bật
- Đường kính 100 mm tạo lực đẩy lớn hơn các dòng xy lanh mini và compact.
- Bốn ty giằng giữ hai nắp và thân ống chắc chắn, thuận tiện bảo trì.
- Giảm chấn điều chỉnh giúp hạn chế va đập khi tải chạy hết hành trình.
- Đa dạng phụ kiện gá như LB, FA, FB, CA, CB, TC hoặc TCM1.
- Hành trình 250 mm là kích thước tiêu chuẩn của dòng SC.
Ứng dụng của SC100X250

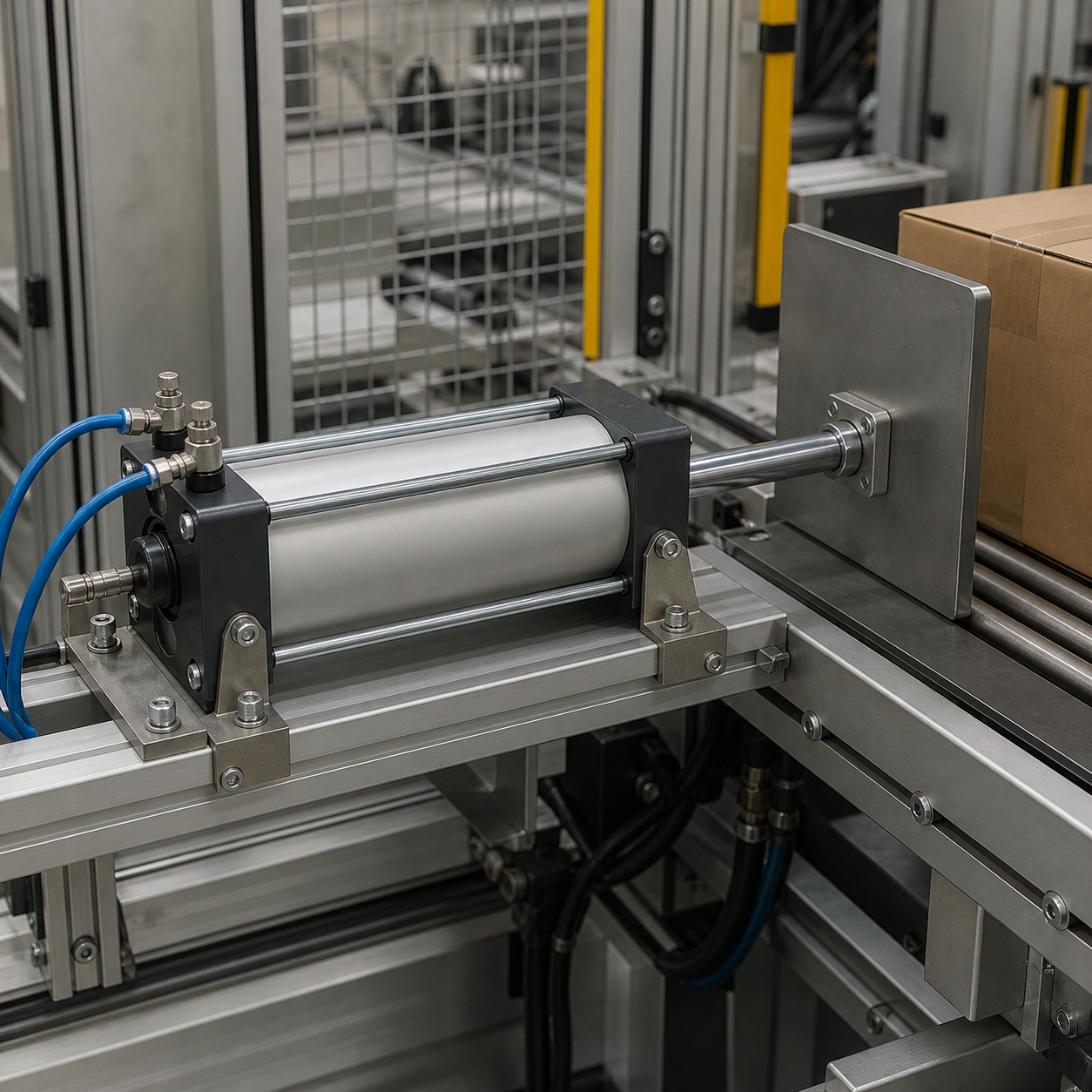

Sản phẩm phù hợp cơ cấu đẩy thùng hoặc khay, ép giữ, đóng mở cửa chắn, nâng hạ có dẫn hướng, cấp phôi, kẹp định vị và các máy đóng gói, chế biến, lắp ráp. Khi tải có khối lượng lớn hoặc tâm tải lệch, cần dùng ray dẫn hướng ngoài để tránh tải ngang lên piston rod.
Cách chọn và sử dụng đúng
- Tính lực đẩy và lực kéo theo áp suất làm việc thực tế, có hệ số an toàn.
- Kiểm tra đủ không gian cho thân dài và hành trình 250 mm.
- Chọn kiểu gá phù hợp: chân đế, mặt bích, đuôi xoay hoặc trunnion.
- Không để piston rod chịu mô-men hoặc tải ngang; bổ sung dẫn hướng nếu cần.
- Lắp van tiết lưu và chỉnh giảm chấn ở tốc độ thấp trước, sau đó tăng dần.
- Xác nhận cổng ren PT1/2 và loại đầu nối khí trước khi đặt hàng.
So sánh với xy lanh cỡ nhỏ
SC100X250 phù hợp khi cần lực và hành trình lớn. Với cơ cấu nhẹ, nhỏ gọn, có thể cân nhắc AirTAC MA16X100SCA. Nếu tải cần chống xoay ngay trên thân, tham khảo Mindman MCSH-10-30.
Câu hỏi thường gặp về AirTAC SC100X250
SC100X250 có đường kính và hành trình bao nhiêu?
Đường kính piston là 100 mm và hành trình là 250 mm.
SC100X250 có nam châm để gắn cảm biến không?
Không. Mã không có hậu tố S là cấu hình không nam châm; cần chọn biến thể phù hợp nếu ứng dụng yêu cầu cảm biến từ.
Cổng khí của SC100X250 là loại nào?
Cấu hình tiêu chuẩn dùng cổng PT1/2. Cần đối chiếu ren theo đúng mã đặt hàng nếu dùng đầu nối G hoặc NPT.
Có thể gắn trực tiếp tải lệch lên piston rod không?
Không nên. Tải ngang hoặc tải lệch cần cơ cấu dẫn hướng ngoài để bảo vệ phớt và bạc dẫn hướng.
Giá AirTAC SC100X250 bao nhiêu?
Giá phụ thuộc cấu hình gá, kiểu ren, số lượng và thời điểm nhập. Vui lòng liên hệ Ánh Dương Vina để xác nhận mã và báo giá hiện hành.
Liên hệ tư vấn và báo giá
Hãy gửi mã SC100X250, áp suất sử dụng, tải, kiểu gá và yêu cầu cảm biến. Ánh Dương Vina sẽ hỗ trợ đối chiếu cấu hình trước khi báo giá.
