Van Tiết Lưu Khí Nén SCF06 – Hai Đầu Ống Phi 6

Giới thiệu van tiết lưu khí nén SCF06

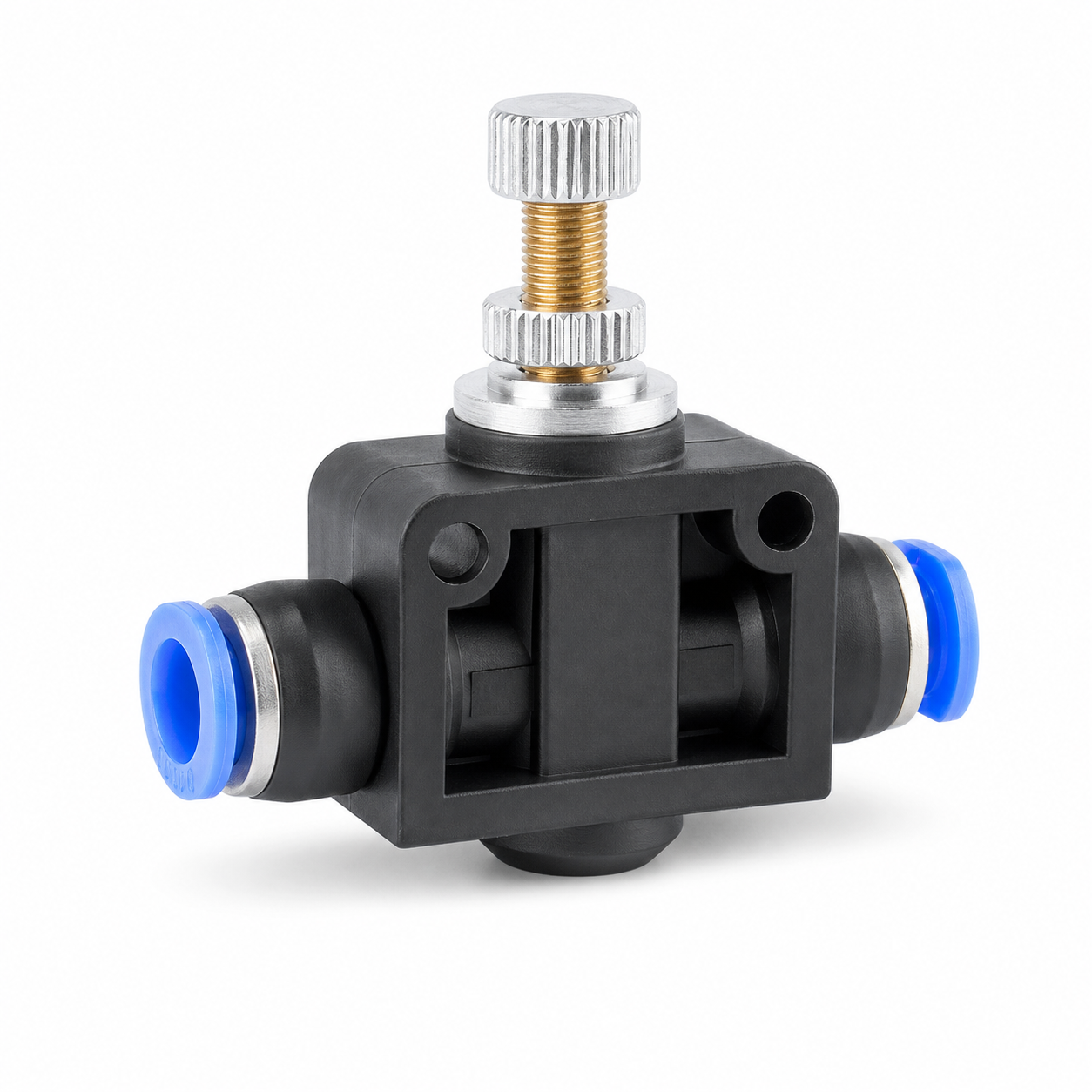

SCF06 là van tiết lưu lắp thẳng trên đường ống khí nén, có hai đầu cắm nhanh dành cho ống đường kính ngoài 6 mm. Núm kim chỉnh trên thân cho phép thay đổi tiết diện dòng khí, từ đó hỗ trợ điều chỉnh tốc độ chuyển động của xi lanh hoặc lưu lượng khí cấp cho cơ cấu chấp hành.

Đây là kiểu tiết lưu hai chiều, không tích hợp van một chiều: dòng khí qua van bị tiết lưu ở cả hai hướng. Vì vậy, SCF06 phù hợp với vị trí cần hạn chế lưu lượng hai chiều; không nên thay thế trực tiếp cho van tiết lưu một chiều dạng meter-in hoặc meter-out nếu mạch khí yêu cầu một chiều tự do. Mã hàng theo danh sách: SP-034103. Thương hiệu cụ thể trên yêu cầu mua hàng chưa được ghi rõ và cần xác nhận trước khi đặt.

Thông số đã xác minh

Dải áp suất nêu trên được đối chiếu theo tài liệu bán hàng của model SCF06. Trước khi vận hành cần kiểm tra lại thông số trên sản phẩm thực tế và giới hạn của ống khí đang sử dụng.

Đặc điểm và lợi ích

• Lắp trực tiếp trên ống: không cần cổng ren riêng, phù hợp cải tạo mạch khí hiện hữu.
• Kết nối nhanh: hai vòng nhả giúp tháo lắp ống Ø6 mm thuận tiện khi bảo trì.
• Điều chỉnh liên tục: vít kim hỗ trợ tinh chỉnh lưu lượng thay vì chỉ đóng hoặc mở.
• Có khóa vị trí: đai ốc giúp hạn chế núm chỉnh bị thay đổi sau khi cài đặt.
• Thiết kế gọn: thích hợp đặt trong tủ máy, cụm van hoặc gần cơ cấu chấp hành.

Ứng dụng phù hợp

SCF06 được dùng để giới hạn lưu lượng trong mạch điều khiển xi lanh khí nén, cơ cấu kẹp, bàn trượt, máy đóng gói, máy cấp phôi và các đường thổi cần điều chỉnh. Van có thể lắp giữa nguồn khí và cơ cấu chấp hành hoặc tại một đoạn ống trung gian thuận tiện cho thao tác.

Nếu cần lựa chọn thêm ống, đầu nối hoặc van, xem nhóm vật tư khí nén. Với đường ống Ø12 mm và cổng ren R3/8, có thể tham khảo đầu nối PISCO PL12-03.

Cách chọn đúng SCF06

1. Xác nhận đường kính ngoài của ống là 6 mm, không chọn theo đường kính trong.
2. Xác định mạch cần tiết lưu cả hai chiều hay chỉ một chiều. SCF06 là loại hai chiều.
3. Kiểm tra áp suất nguồn, nhiệt độ, chất lượng khí và vật liệu ống.
4. Đối chiếu thương hiệu, màu vòng nhả, kích thước thân và hướng dòng theo mẫu thực tế nếu thay thế phụ tùng cũ.
5. Nếu cần giữ tốc độ ổn định theo một chiều của xi lanh, hãy kiểm tra phương án van tiết lưu một chiều meter-in/meter-out thay vì chọn theo hình dáng.

Hướng dẫn lắp đặt và điều chỉnh

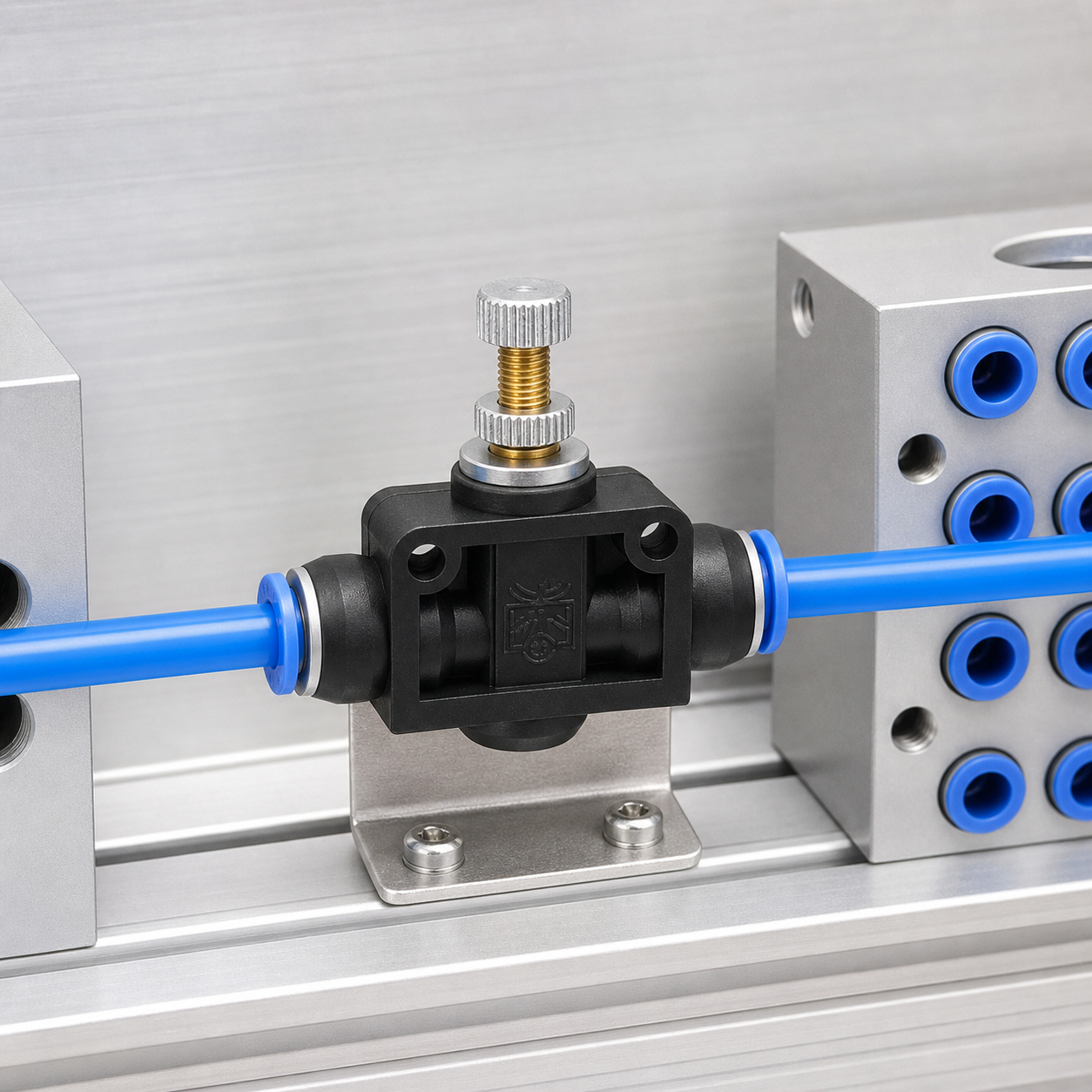

Ngắt nguồn và xả hết áp trước khi lắp. Cắt đầu ống vuông, không méo và không còn ba via; đẩy ống vào hết cữ ở cả hai đầu. Gắn thân van chắc chắn bằng lỗ bắt giữ nếu máy rung. Khi khởi động, vặn kim về mức hạn chế rồi tăng lưu lượng từng bước nhỏ, theo dõi tốc độ cơ cấu và khóa đai ốc sau khi đạt giá trị phù hợp.

Không vặn quá lực ở điểm cuối hành trình kim. Khi tháo ống, phải xả hết áp, nhấn đều vòng nhả và kéo ống thẳng ra. Nếu đầu ống có vết xước hoặc biến dạng, cần cắt bỏ đoạn lỗi trước khi lắp lại.

Câu hỏi thường gặp

SCF06 dùng cho ống kích thước nào?

SCF06 dùng cho ống khí có đường kính ngoài 6 mm ở cả hai đầu.

SCF06 có phải van tiết lưu một chiều không?

Không. Cấu hình SCF06 được đối chiếu là tiết lưu hai chiều, không có van một chiều.

Van có thể dùng để chỉnh tốc độ xi lanh không?

Có thể dùng để hạn chế lưu lượng và hỗ trợ chỉnh tốc độ, nhưng cần đánh giá mạch khí. Một số hệ thống yêu cầu van meter-in hoặc meter-out để đạt chuyển động ổn định hơn.

Áp suất làm việc của SCF06 là bao nhiêu?

Dải tham khảo đã đối chiếu là 0,5–10 bar. Cần kiểm tra lại nhãn của hàng thực tế và giới hạn của ống trước khi dùng.

Làm sao đặt đúng thương hiệu SCF06?

Danh sách đầu vào chỉ có model SCF06, chưa ghi hãng. Hãy cung cấp ảnh nhãn, bao bì hoặc mẫu cũ để Ánh Dương xác nhận chính xác trước khi báo giá.
