Đầu Nối Khí Vuông Góc PISCO PL12-03 – Ống 12mm, Ren R3/8

Giới thiệu đầu nối khí vuông góc PISCO PL12-03

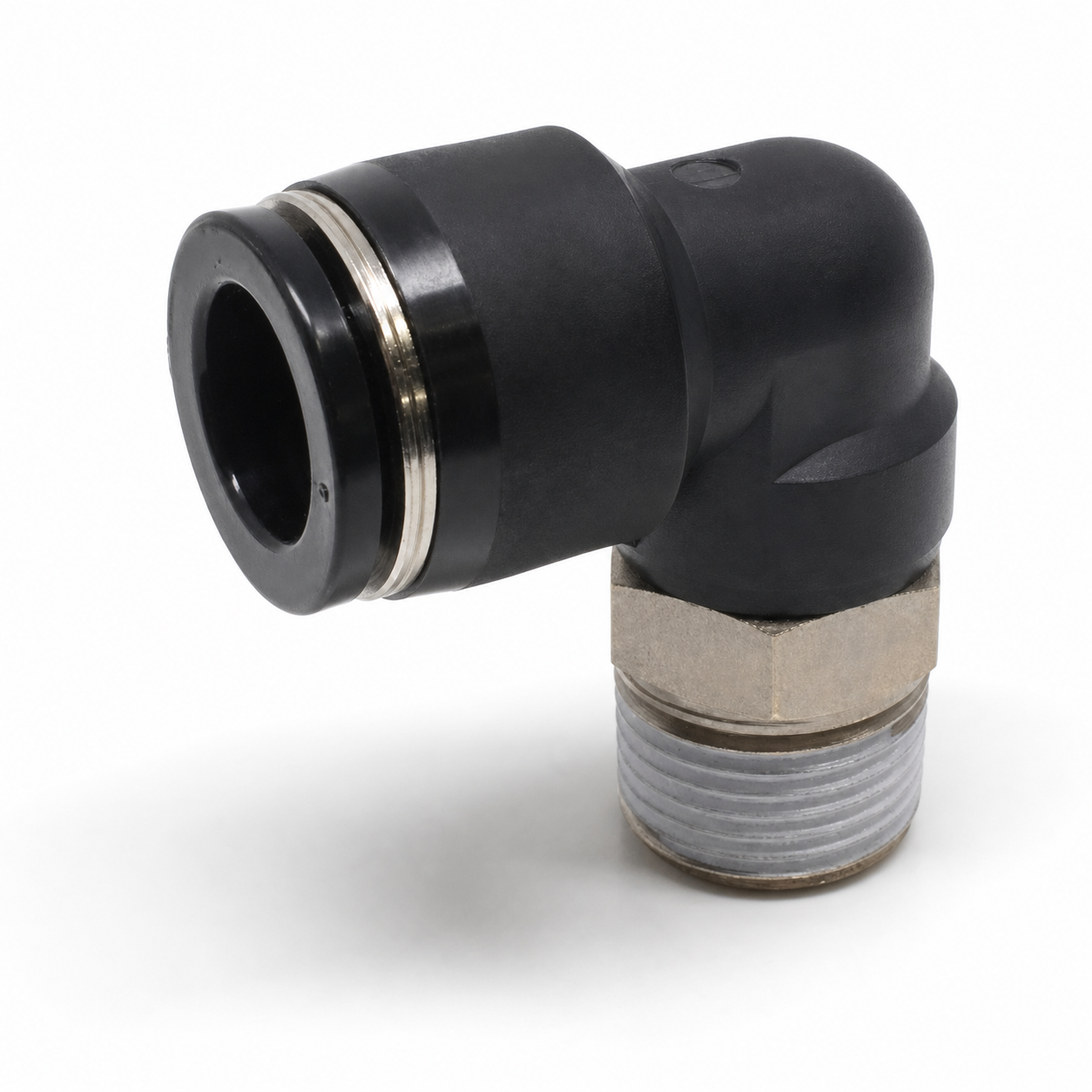

PISCO PL12-03 là đầu nối nhanh dạng khuỷu 90°, dùng để nối ống khí đường kính ngoài 12 mm với cổng ren trong R3/8. Cấu hình góc vuông giúp đổi hướng đường ống gọn hơn tại van điện từ, cụm chia khí, xi lanh hoặc thiết bị tự động hóa có không gian lắp đặt hạn chế.

Sản phẩm thuộc dòng đầu nối nhanh tiêu chuẩn của PISCO. Cơ cấu cắm nhanh cho phép lắp và tháo ống mà không cần dụng cụ chuyên dụng. Mã hàng trong danh sách yêu cầu: SP-034102. Giá bán, tồn kho và thời gian giao hàng cần được xác nhận theo thời điểm đặt hàng; vui lòng liên hệ Ánh Dương để nhận báo giá.

Thông số đã xác minh

Lưu ý: Các thông số áp suất, nhiệt độ và môi chất nêu trên áp dụng cho Tube Fitting Standard Series theo tài liệu PISCO. Điều kiện thực tế còn phụ thuộc loại ống, môi chất và môi trường lắp đặt.

Ưu điểm nổi bật

• Lắp nhanh: chỉ cần cắt đầu ống vuông và đẩy ống vào hết hành trình khóa.
• Đi dây gọn: cấu hình 90° phù hợp với cổng khí sát vách hoặc không gian hẹp.
• Dễ bảo trì: nhấn đều vòng nhả để rút ống khi hệ thống đã xả hết áp.
• Nhận dạng model rõ: ký hiệu 12 chỉ ống Ø12 mm; ký hiệu 03 chỉ ren R3/8.
• Phù hợp hệ khí nén công nghiệp: có thể kết nối cổng khí trên van, manifold, xi lanh và cụm điều khiển.

Ứng dụng của PL12-03

Đầu nối PL12-03 thường được dùng trong hệ thống khí nén của máy đóng gói, dây chuyền lắp ráp, cơ cấu kẹp, bàn trượt, máy cấp phôi và tủ điều khiển. Sản phẩm phù hợp khi thiết bị có cổng ren trong R3/8 và đường ống sử dụng ống khí đường kính ngoài 12 mm.

Tham khảo thêm nhóm đầu nối nhanh khí nén hoặc vật tư khí nén để đồng bộ đầu nối, ống, van và phụ kiện trong cùng hệ thống.

Cách chọn đúng đầu nối

1. Đo đường kính ngoài của ống; PL12-03 yêu cầu ống OD 12 mm.
2. Xác nhận cổng thiết bị là ren trong R3/8, không thay thế trực tiếp cho G3/8 hoặc NPT3/8 nếu chưa đánh giá độ tương thích.
3. Kiểm tra áp suất, nhiệt độ và môi chất nằm trong giới hạn của đầu nối và ống.
4. Đánh giá bán kính uốn và hướng đi của ống để tránh kéo lệch tại vòng cắm nhanh.
5. Nếu dùng với nước, phải tuân thủ yêu cầu riêng của PISCO, gồm kiểm soát áp suất xung và vòng chèn phù hợp cho đầu ống.

Hướng dẫn lắp đặt và sử dụng

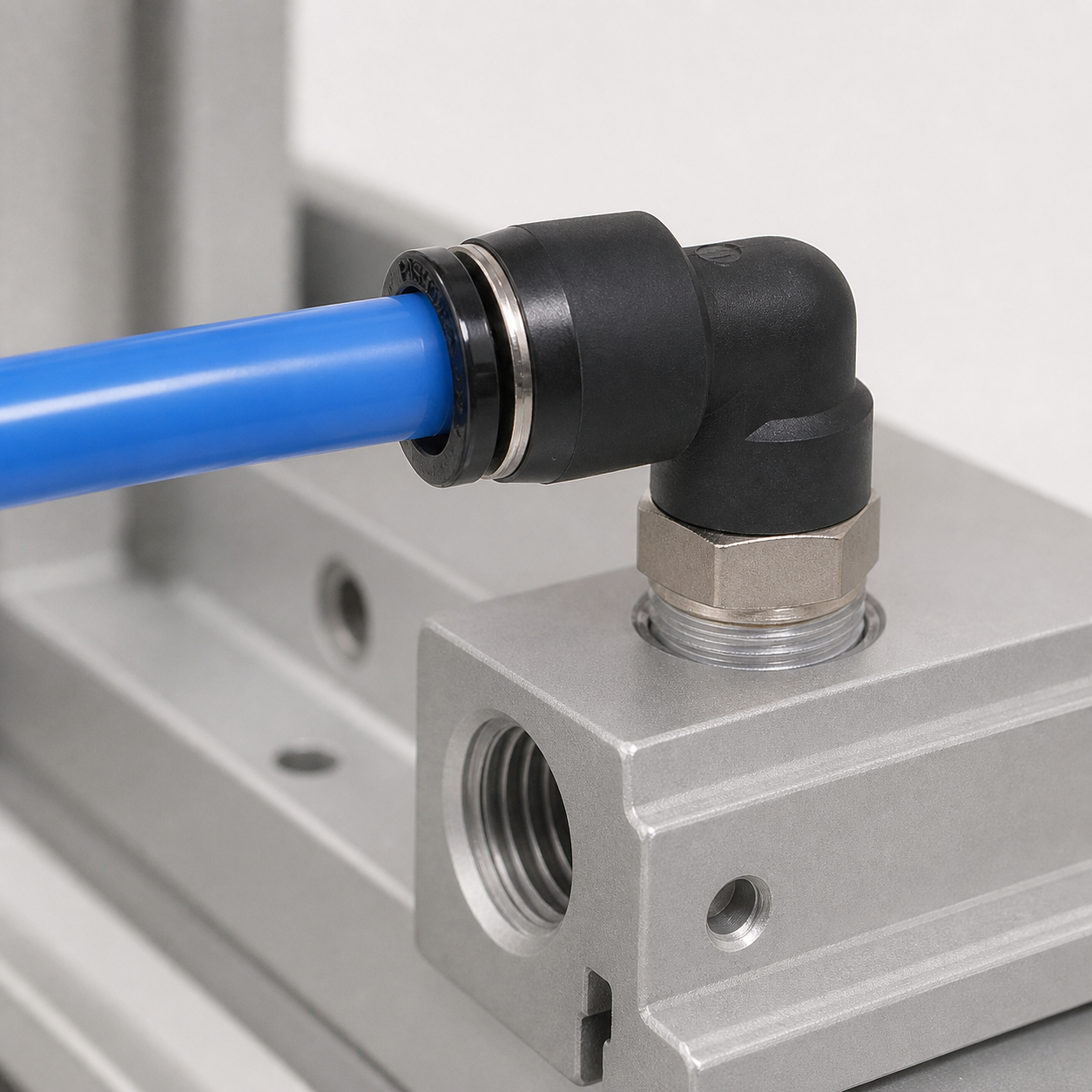

Ngắt nguồn và xả hoàn toàn áp suất trước khi thao tác. Vặn phần ren R3/8 vào cổng thiết bị bằng dụng cụ tác động lên phần lục giác kim loại; không dùng thân nhựa làm điểm siết. Cắt ống vuông, loại bỏ ba via rồi cắm ống đến hết cữ. Kéo nhẹ để kiểm tra ngàm đã giữ ống và thử kín ở áp suất thấp trước khi vận hành.

Khi tháo, xả hết áp, nhấn đều vòng nhả vào thân đầu nối rồi kéo thẳng ống ra. Không kéo chéo hoặc xoắn mạnh vì có thể làm xước ống và giảm độ kín.

Câu hỏi thường gặp

PL12-03 dùng cho ống bao nhiêu?

Model này dùng cho ống khí có đường kính ngoài 12 mm.

Ren của PISCO PL12-03 là loại nào?

Đầu nối sử dụng ren ống côn ngoài R3/8. Cần phân biệt với ren song song G3/8 và NPT3/8.

PL12-03 có dùng cho nước được không?

Dòng tiêu chuẩn PISCO cho phép dùng nước có điều kiện. Phải kiểm soát áp suất xung, sử dụng nước máy và lắp vòng chèn vào đầu ống theo hướng dẫn của hãng. Trường hợp khác cần xác nhận với nhà cung cấp.

Có thể xoay hướng đầu nối sau khi lắp không?

Thân khuỷu hỗ trợ căn hướng lắp, nhưng không nên xoay liên tục trong khi hệ thống đang chịu áp hoặc dùng như khớp quay. Cần xác nhận đúng vị trí và kiểm tra kín sau lắp.

Ánh Dương có báo giá PL12-03 không?

Có. Vui lòng cung cấp model PL12-03, mã SP-034102, số lượng và điều kiện sử dụng để được kiểm tra tồn kho, giá và thời gian giao hàng.
