Module Nguồn Hi-Link HLK-20M05 5V 4A 20W

Giới thiệu module nguồn Hi-Link HLK-20M05

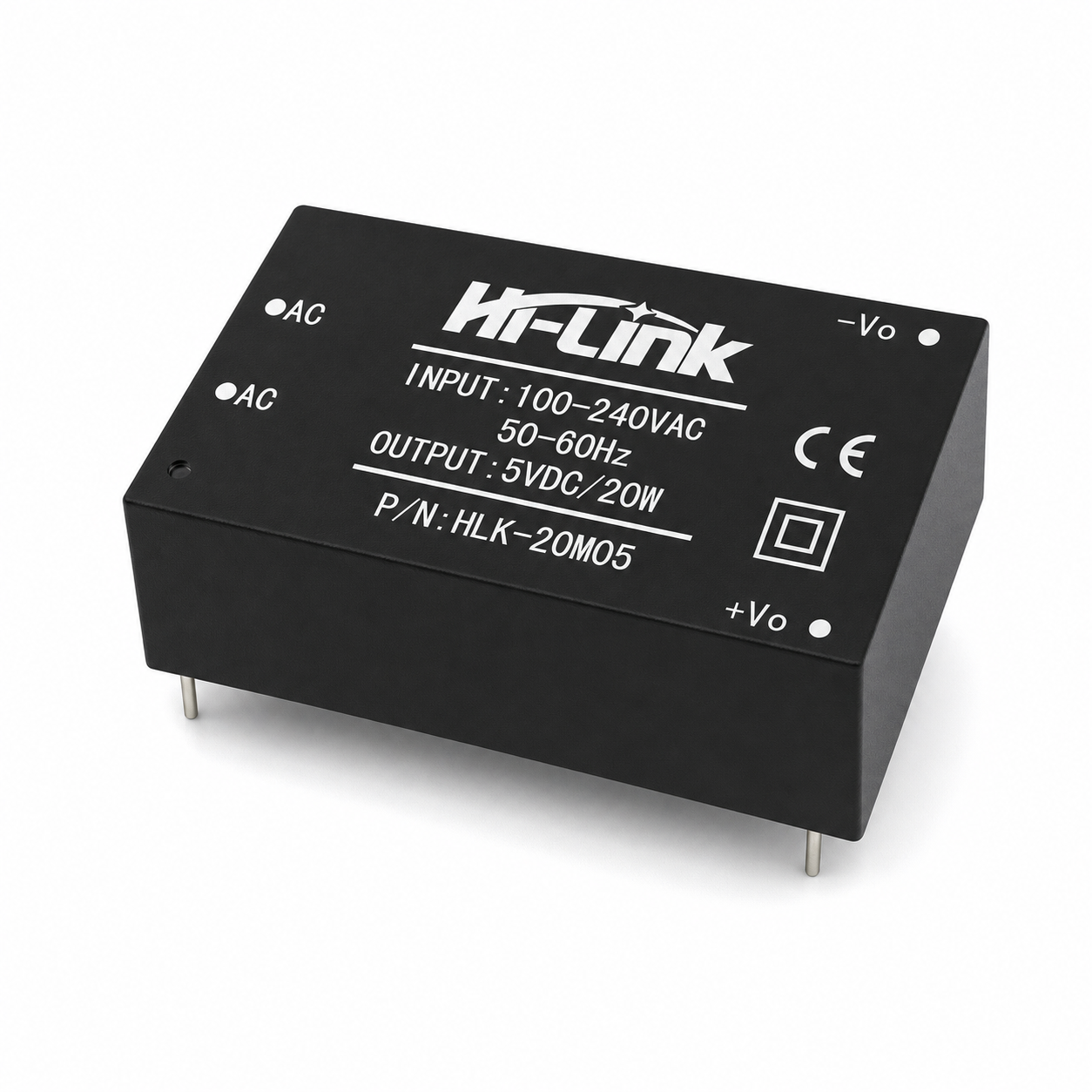

Hi-Link HLK-20M05 là module nguồn AC-DC đúc kín công suất 20W, chuyển đổi điện lưới thành 5VDC với dòng ra tối đa 4A. Module có bốn chân xuyên lỗ để hàn trực tiếp lên PCB: hai chân AC ở phía đầu vào và hai chân +Vo/-Vo ở phía đầu ra.

Vỏ module được đổ keo dẫn nhiệt, hỗ trợ chống bụi, ẩm và rung trong môi trường thiết bị. Để vận hành an toàn và đáp ứng nhiễu điện từ, mạch PCB vẫn phải có cầu chì, varistor và các linh kiện lọc theo sơ đồ ứng dụng của Hi-Link.

Thông số kỹ thuật HLK-20M05

Ý nghĩa model HLK-20M05

• HLK: dòng module nguồn của Hi-Link.
• 20M: nhóm module AC-DC công suất 20W dạng đúc kín.
• 05: điện áp đầu ra 5VDC.

Cùng series có các phiên bản 9V, 12V, 15V và 24V. Chúng có ngoại hình gần giống nhau nên phải đọc đầy đủ model trên nhãn, không chọn chỉ bằng kích thước vỏ.

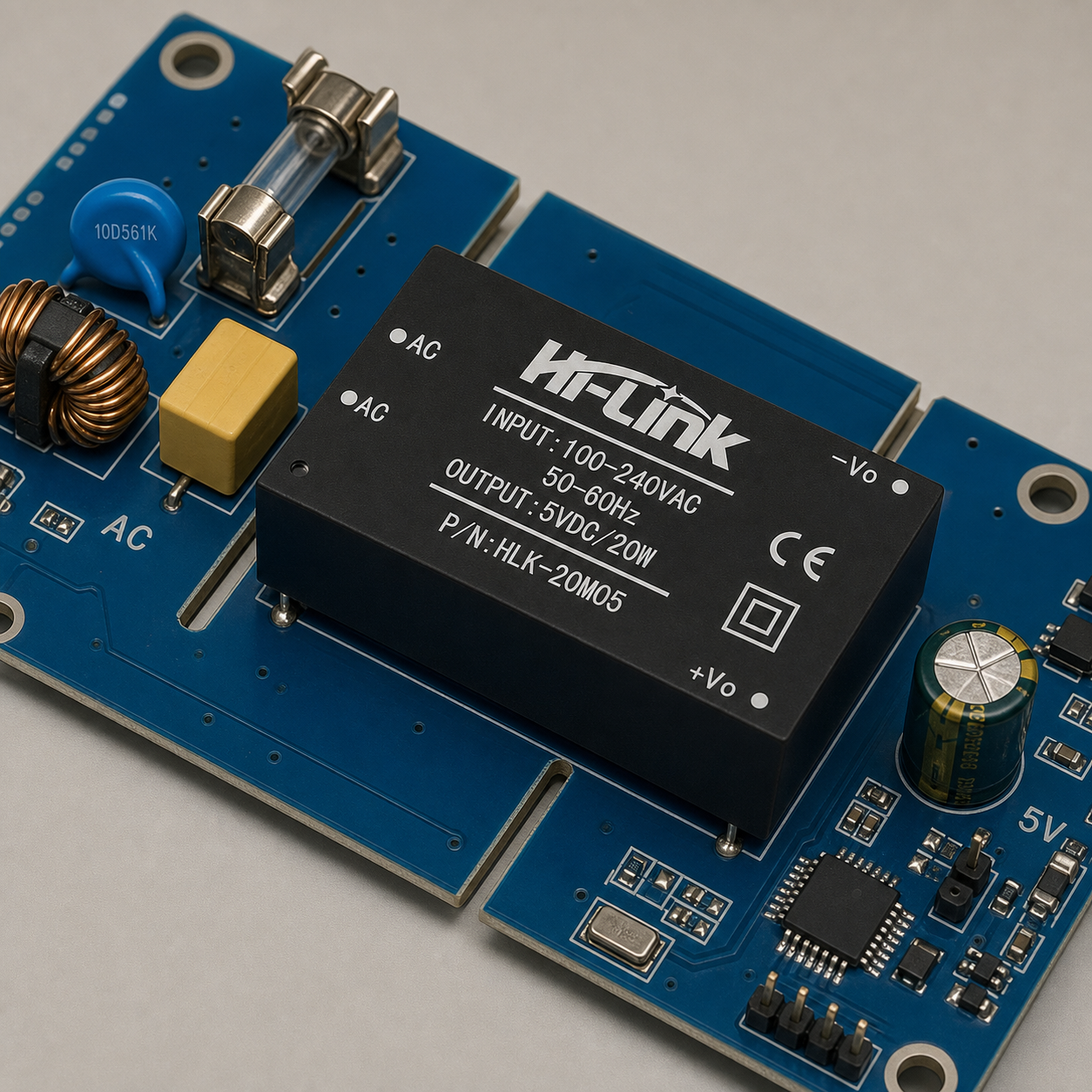

Mạch bảo vệ đầu vào theo hướng dẫn Hi-Link

HLK-20M05 nhận điện áp lưới trực tiếp. Hi-Link nêu cầu chì và varistor là các phần tử bảo vệ cơ bản cần có ở đầu vào:

• Cầu chì: 0,5A/250VAC loại chậm, giúp ngắt mạch khi module hoặc tải gặp sự cố.
• Varistor: 10D561K, hỗ trợ kẹp xung tích lũy trên đường AC.
• Tụ an toàn X2: 0,1µF/275VAC, dùng cho lọc nhiễu và mục tiêu EMC.
• Cuộn lọc common-mode: 10–15mH, dải dòng tham chiếu 70–500mA.

Giá trị cuối cùng cần được kỹ sư thiết kế mạch kiểm tra theo tiêu chuẩn của thiết bị, dòng vào, khoảng cách cách điện và môi trường sử dụng.

Lọc ngõ ra 5VDC

Tài liệu ứng dụng đề xuất thêm tụ điện phân 100–220µF ở đầu ra và chọn điện áp chịu đựng có dự phòng. Tụ này có thể giúp giảm độ gợn đầu ra từ mức khoảng 50mV xuống gần 30mV trong điều kiện ứng dụng phù hợp. Cực tính tụ phải được đấu đúng giữa +Vo và -Vo.

Ứng dụng của HLK-20M05

• Bo điều khiển IoT, gateway, bộ thu phát và thiết bị nhà thông minh.
• Mạch vi điều khiển, màn hình, cảm biến và relay dùng nguồn 5V.
• Thiết bị đo lường, truyền thông và mạch điều khiển công nghiệp nhỏ.
• Nguồn nhúng cho thiết bị cần lắp trực tiếp module trên PCB.

Cách chọn và tích hợp module

1. Kiểm tra tải 5V: tổng dòng liên tục không vượt 4A và nên có dự phòng nhiệt, khởi động.
2. Đối chiếu điện áp: tải phải dùng 5VDC; không dùng HLK-20M05 cho tải 12V hoặc 24V.
3. Bố trí PCB: tách rõ vùng điện lưới và vùng điện áp thấp, giữ khoảng cách creepage/clearance cần thiết.
4. Lắp bảo vệ đầu vào: cầu chì và varistor đặt gần đầu AC; thêm lọc EMC khi sản phẩm cần đáp ứng tiêu chuẩn.
5. Thông gió và nhiệt: chừa khoảng trống quanh module, không đặt sát linh kiện nhạy nhiệt.
6. Kiểm tra thành phẩm: thử cách điện, điện áp ra, độ gợn, nhiệt độ và bảo vệ quá tải trước khi đưa vào sử dụng.

Lưu ý an toàn khi dùng nguồn AC-DC dạng PCB

HLK-20M05 có điện áp lưới trên chân AC và các đường mạch liên quan. Việc thiết kế, hàn và thử nghiệm chỉ nên được thực hiện bởi người có chuyên môn. Không chạm PCB khi đang cấp điện; toàn bộ bo mạch cần đặt trong vỏ cách điện hoặc vỏ bảo vệ phù hợp. Biểu tượng và yêu cầu an toàn của một thiết bị hoàn chỉnh không thể suy ra chỉ từ module nguồn.

Nếu cần nguồn lắp panel 24VDC cho tủ điều khiển, tham khảo Schneider ABL2REM24015K. Xem thêm nguồn và linh kiện điện hoặc gửi yêu cầu tải 5V để Ánh Dương hỗ trợ chọn module.

Câu hỏi thường gặp về HLK-20M05

HLK-20M05 cho ra bao nhiêu volt và ampere?

Module cho ra 5VDC, dòng tối đa 4A và công suất 20W.

HLK-20M05 có thể cấp nguồn trực tiếp từ 220VAC không?

Có trong dải đầu vào của module, nhưng mạch phải có cầu chì, varistor, khoảng cách cách điện và vỏ bảo vệ đúng kỹ thuật.

HLK-20M05 có thay cho HLK-20M12 được không?

Không. HLK-20M05 ra 5V, còn HLK-20M12 ra 12V; dùng sai điện áp có thể làm tải không hoạt động hoặc hư hỏng.

Có cần tụ lọc ở đầu ra không?

Tài liệu ứng dụng đề xuất tụ 100–220µF để giảm gợn đầu ra trong thiết kế phù hợp.

Module có bảo vệ ngắn mạch không?

Có. Nhà sản xuất công bố bảo vệ ngắn mạch và quá dòng đầu ra với khả năng tự phục hồi.
