Nguồn Schneider ABL2REM24015K 24VDC 1.5A 36W

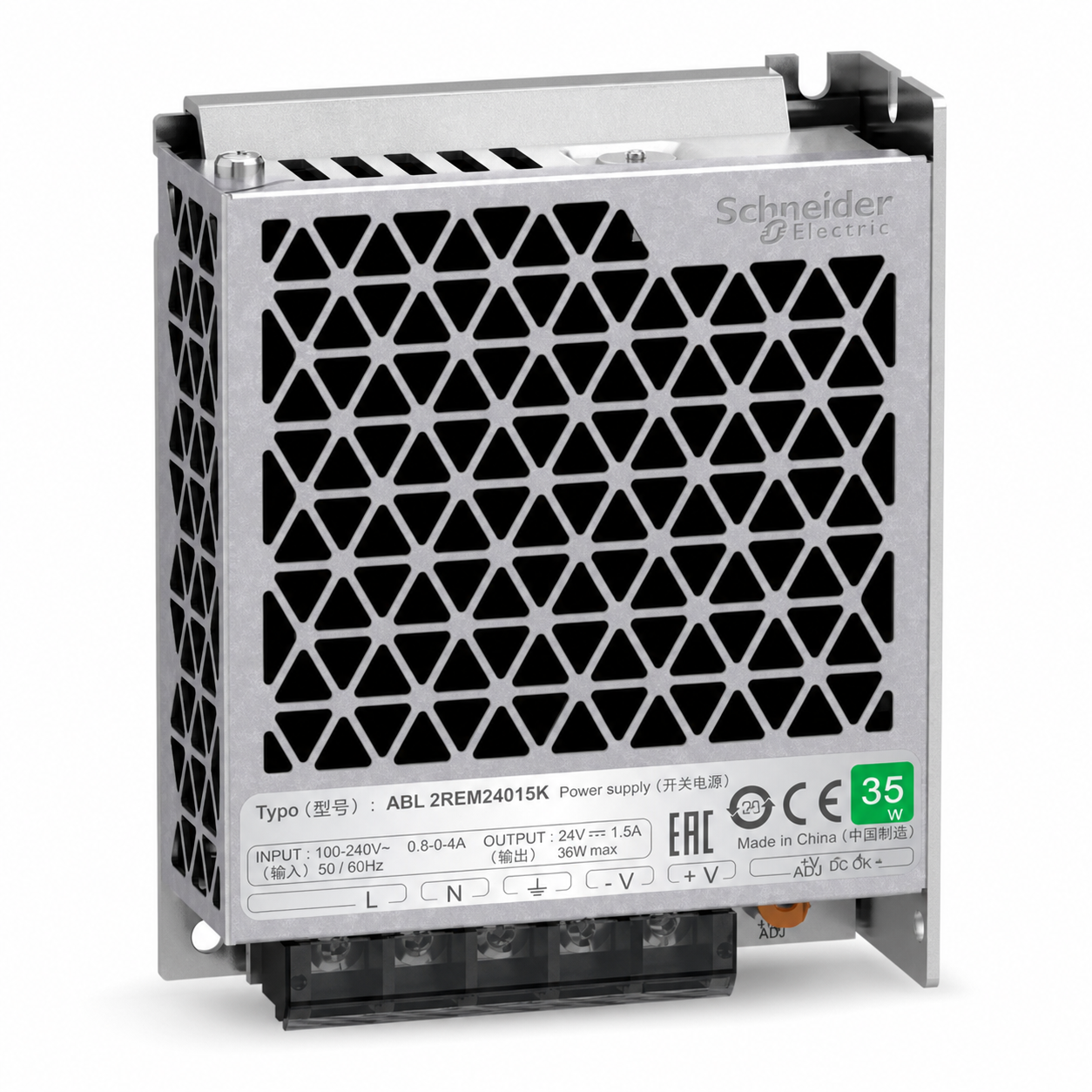

Giới thiệu nguồn Schneider ABL2REM24015K

Schneider Electric ABL2REM24015K là bộ nguồn xung một pha thuộc dòng Easy Modicon ABL2, chuyển đổi 100–240VAC thành 24VDC với dòng ra 1,5A. Thiết kế vỏ kim loại mỏng, làm mát bằng đối lưu tự nhiên và có các lỗ bắt vít để lắp trên panel trong tủ điều khiển.

Trang sản phẩm Schneider công bố công suất danh định 36W; một số nhãn mặt trước của cùng reference thể hiện dòng “35W”. Mã ABL2REM24015K là thông tin quan trọng nhất để đối chiếu đúng thiết bị.

Thông số kỹ thuật ABL2REM24015K

Bảo vệ và độ tin cậy

• Bảo vệ quá tải và ngắn mạch: ngưỡng công bố 1,1–1,5 lần dòng định mức, có chế độ tự phục hồi.
• Bảo vệ quá áp đầu ra: ngưỡng 28,8–33,6V.
• Cầu chì đầu vào tích hợp: loại không thay thế.
• LED trạng thái: đèn xanh báo điện áp đầu ra.
• MTBF: 600.000 giờ tại 25°C theo dữ liệu hãng.
• Làm mát: đối lưu tự nhiên, không dùng quạt.

Ưu điểm khi dùng nguồn Easy Modicon ABL2

• Chiều sâu chỉ 30mm giúp tiết kiệm không gian trong tủ điều khiển nhỏ.
• Ngõ ra 24VDC ổn định phù hợp hệ PLC và cảm biến công nghiệp.
• Điện áp vào rộng hỗ trợ nguồn lưới 100–240VAC.
• Vỏ kim loại có lưới thông gió và vị trí bắt vít thuận tiện cho lắp panel.
• Có bảo vệ quá tải, ngắn mạch và quá áp để giảm nguy cơ hỏng tải điều khiển.

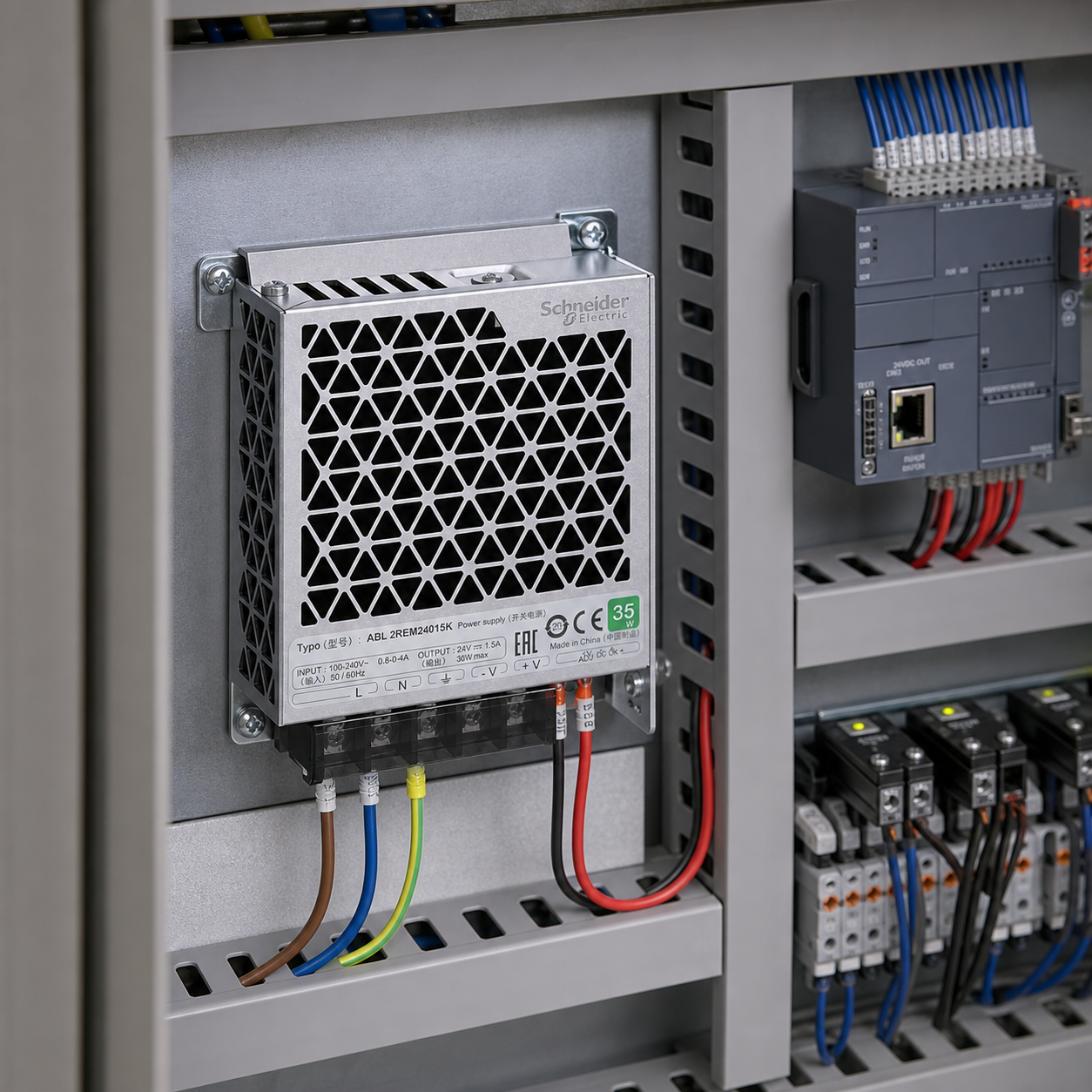

Ứng dụng nguồn Schneider 24VDC 1.5A

ABL2REM24015K phù hợp cho máy đóng gói, băng tải nhỏ, tủ PLC, cụm cảm biến, relay trung gian, van điện từ công suất phù hợp và hệ thống điều khiển lặp lại. Tổng dòng tiêu thụ liên tục của tải cần được tính theo từng thiết bị và chừa dự phòng khởi động.

Cách chọn ABL2REM24015K cho tủ điện

1. Tính dòng tải: cộng dòng của PLC, cảm biến, relay và các tải 24VDC hoạt động đồng thời.
2. Chừa dự phòng: hạn chế vận hành kéo dài sát mức 1,5A, nhất là khi tủ nóng hoặc tải có dòng khởi động.
3. Kiểm tra nguồn vào: nguồn AC phải nằm trong giới hạn 85–264V và tần số 47–63Hz.
4. Kiểm tra cách lắp: model K được thiết kế lắp panel; lắp DIN rail cần phụ kiện phù hợp.
5. Đối chiếu kích thước: dành đủ không gian cho thân 99 × 82 × 30mm, dây terminal và khe thông gió.

Hướng dẫn đấu dây và vận hành

1. Ngắt nguồn, khóa nguồn cấp và kiểm tra hết điện trước khi thao tác.
2. Bắt chắc bộ nguồn lên panel, giữ khoảng hở thông gió theo hướng dẫn lắp của Schneider.
3. Đấu dây L, N và tiếp địa vào đúng terminal đầu vào; dùng dây và thiết bị bảo vệ phù hợp với mạch AC.
4. Đấu +V và -V đến thanh phân phối 24VDC hoặc tải; không đảo cực tải điện tử.
5. Kiểm tra lại sơ đồ, siết cos và đóng nắp bảo vệ terminal.
6. Cấp nguồn không tải, quan sát LED xanh và đo điện áp ra; sau đó kết nối tải từng phần.

Xem thêm nguồn và vật tư điện công nghiệp. Để chọn đúng công suất hoặc phụ kiện lắp, hãy gửi danh sách tải 24VDC cho Ánh Dương.

Câu hỏi thường gặp về ABL2REM24015K

ABL2REM24015K cho ra điện áp và dòng bao nhiêu?

Nguồn cho ra 24VDC với dòng định mức 1,5A và công suất danh định 36W.

ABL2REM24015K có lắp trực tiếp lên DIN rail không?

Model K dùng lắp panel. Lắp DIN rail cần phụ kiện tương thích của dòng ABL2.

Điện áp 24VDC có điều chỉnh được không?

Có. Schneider công bố giới hạn điều chỉnh đầu ra 20,4–27,6VDC.

Nguồn có bảo vệ ngắn mạch không?

Có. Sản phẩm có bảo vệ quá tải, ngắn mạch và quá áp đầu ra, cùng chế độ tự phục hồi.

Kích thước nguồn ABL2REM24015K là bao nhiêu?

Kích thước rộng × cao × sâu là 99 × 82 × 30mm, khối lượng khoảng 0,23kg.
