MCB CHINT DZ47-60 C16 1P 16A 230/400V

Giới thiệu MCB CHINT DZ47-60 C16 1P

CHINT DZ47-60 C16 1P là máy cắt tự động dạng module một cực, dùng bảo vệ mạch điện khỏi quá tải và ngắn mạch. Catalogue CHINT xác nhận mã cấu hình DZ47-60 1P C16, mã hàng tham khảo 187974.

Thiết bị có dòng định mức 16 A, đường cong tác động C và lắp trên thanh DIN. Đây là lựa chọn cho mạch nhánh chiếu sáng, ổ cắm hoặc tải có dòng khởi động vừa phải, với điều kiện thiết kế dây dẫn và dòng ngắn mạch tại điểm lắp đặt phù hợp.

Thông số kỹ thuật đã đối chiếu

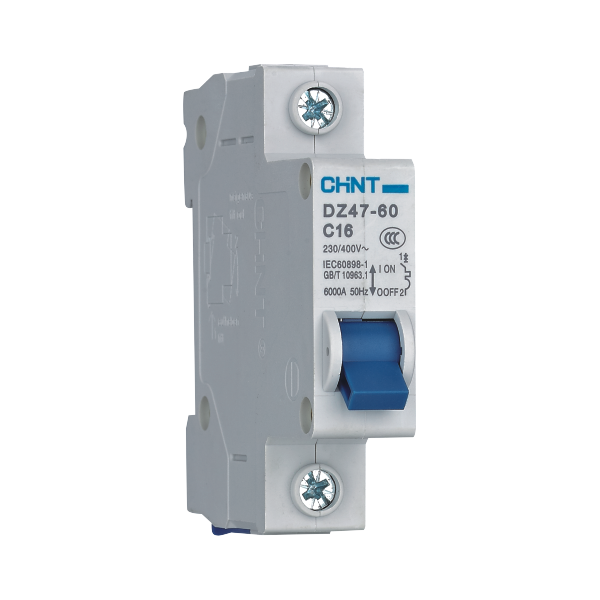

Lưu ý kỹ thuật: DZ47-60 có thể xuất hiện ở các thị trường với khả năng cắt 4,5 kA hoặc 6 kA. Trang này dùng ảnh đúng bản 1P C16 ghi 6000 A; khi thay thế cần kiểm tra nhãn thực tế.

Đặc tính C phù hợp với tải nào?

Đường cong C thường tác động tức thời khoảng 5–10 lần dòng định mức, phù hợp tải điện thông dụng có dòng khởi động vừa phải. Việc chọn MCB không chỉ dựa trên dòng 16 A mà còn phải xét tiết diện dây, phương pháp lắp, nhiệt độ môi trường và dòng ngắn mạch dự kiến.

Ưu điểm và ứng dụng

• Thiết kế một cực nhỏ gọn, chiếm khoảng một module trên thanh DIN.
• Bảo vệ quá tải và ngắn mạch cho mạch nhánh AC.
• Cần gạt xanh giúp nhận biết trạng thái đóng/ngắt.

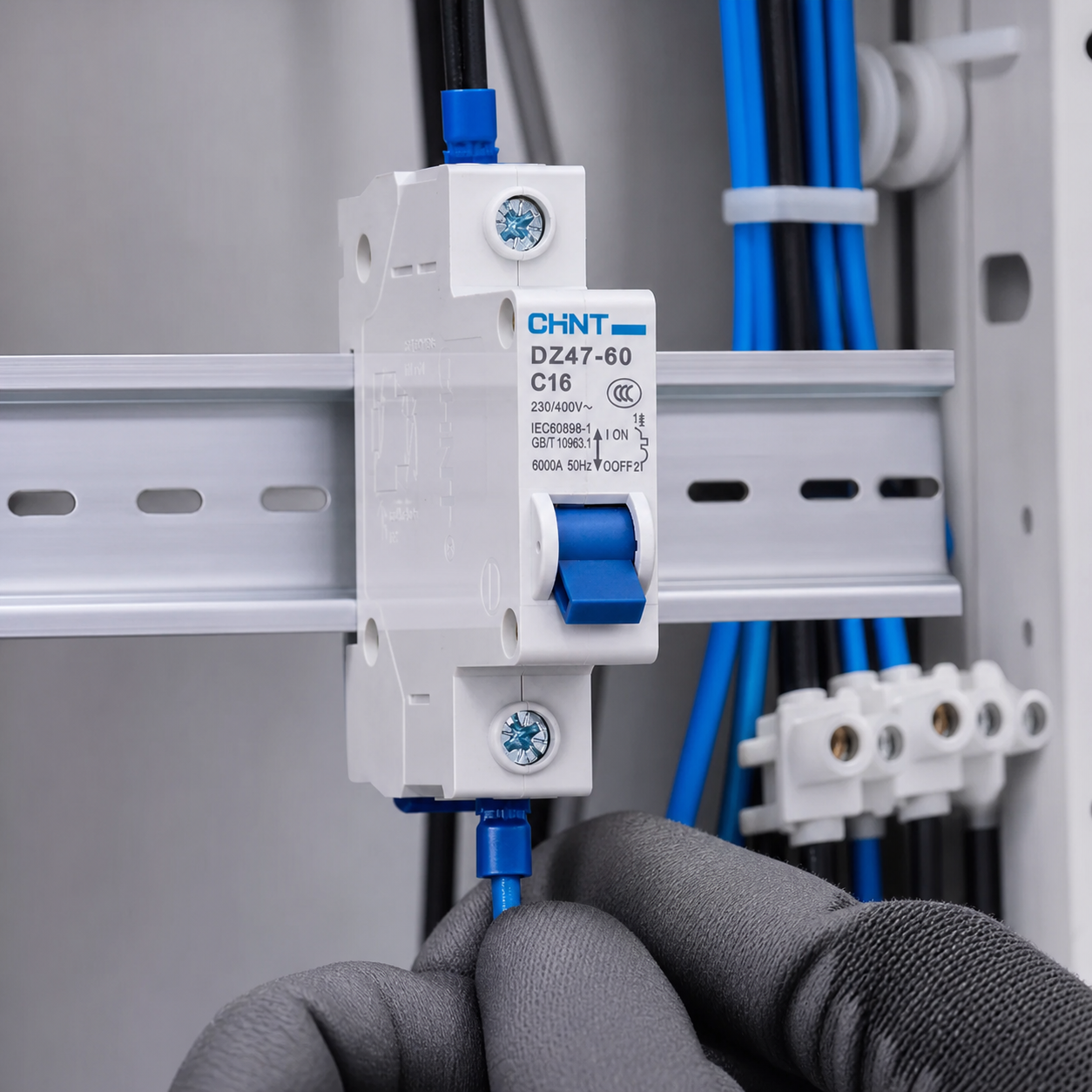

• Ứng dụng trong tủ điện dân dụng, thương mại và tủ điều khiển phụ trợ công nghiệp.

Hướng dẫn chọn và lắp đặt

1. Xác nhận đúng model DZ47-60, 1P, C16 và điện áp mạch.
2. Đối chiếu khả năng cắt ghi trên nhãn với dòng ngắn mạch tại vị trí lắp.
3. Chọn tiết diện dây và thiết bị bảo vệ theo tính toán của kỹ thuật điện.
4. Ngắt nguồn, khóa nguồn và kiểm tra hết điện trước khi đấu nối.
5. Siết đầu dây đúng lực, kiểm tra phát nhiệt sau khi vận hành.

Xem thêm thiết bị vật tư điện hoặc liên hệ Ánh Dương để xác nhận đúng phiên bản 4,5 kA hoặc 6 kA.

Câu hỏi thường gặp

Ký hiệu C16 có nghĩa là gì?

C16 biểu thị dòng định mức 16 A và đặc tính tác động loại C.

MCB 1P ngắt những dây nào?

MCB 1P chỉ ngắt một cực, thường là dây pha theo thiết kế. Nó không thay thế thiết bị 1P+N hoặc 2P.

Khả năng cắt là 4,5 kA hay 6 kA?

DZ47-60 có phiên bản thị trường khác nhau. Ảnh trên trang ghi 6000 A; cần xác nhận nhãn thực tế của lô hàng.

Có dùng C16 cho động cơ được không?

Không nên quyết định chỉ theo C16. Mạch động cơ cần tính dòng khởi động và phối hợp bảo vệ quá tải, ngắn mạch theo thiết kế.
