Kẹp Đứng Clamptek CH-101-D Lực Giữ 180 kg

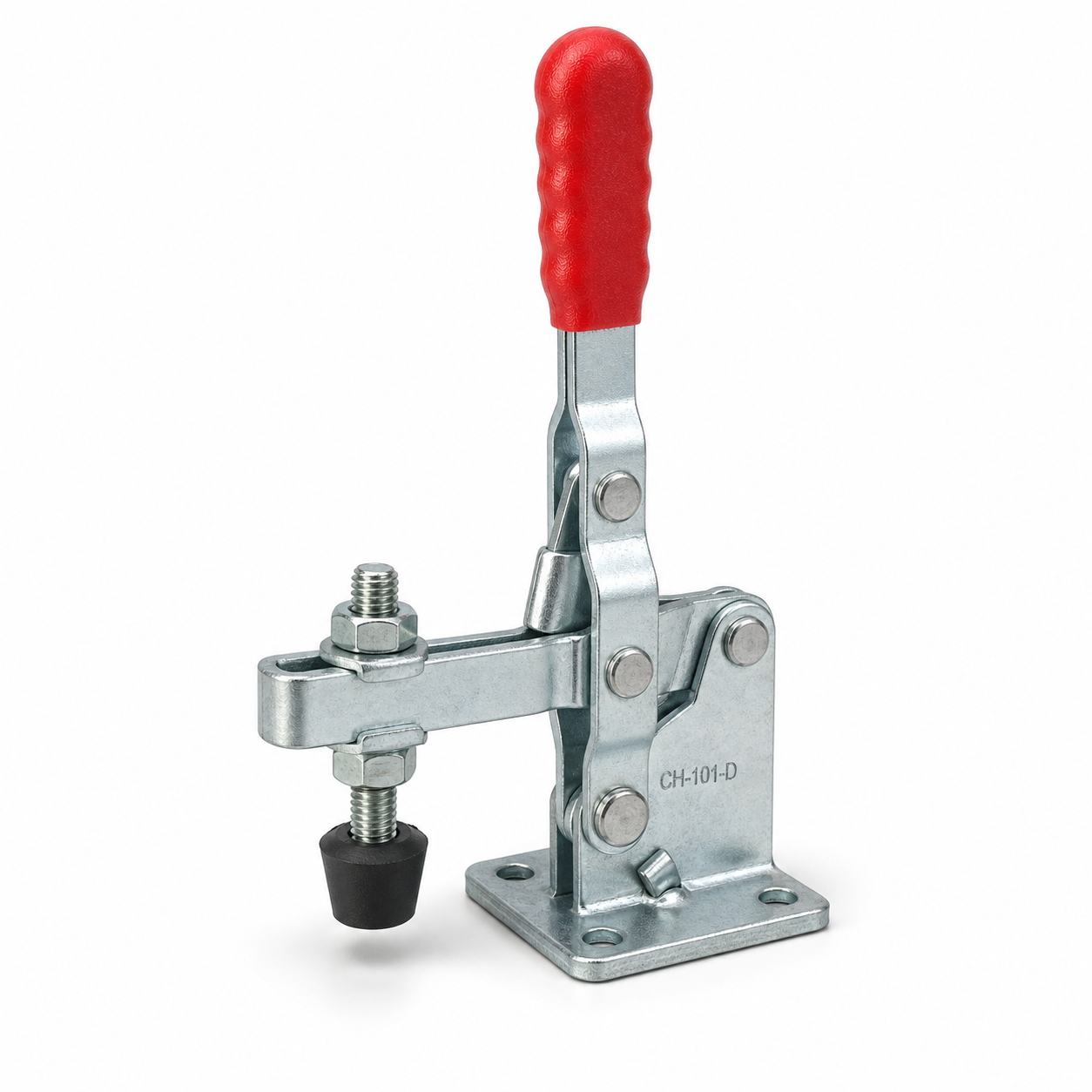

Kẹp đứng Clamptek CH-101-D là kẹp toggle thao tác nhanh với đế bích, thanh kẹp chữ U và tay cầm thẳng. Cơ cấu khóa vượt tâm giúp giữ chi tiết ổn định trong đồ gá hàn, lắp ráp, kiểm tra và gia công lặp lại.

Thông số kỹ thuật Clamptek CH-101-D

Ưu điểm

• Khóa và nhả nhanh, phù hợp thao tác lặp lại.
• Lực giữ 180 kg cho nhiều đồ gá cỡ vừa.
• Thanh chữ U cho phép điều chỉnh vị trí vít tỳ.
• Đế bích bốn lỗ giúp lắp chắc lên bàn gá.

Ứng dụng

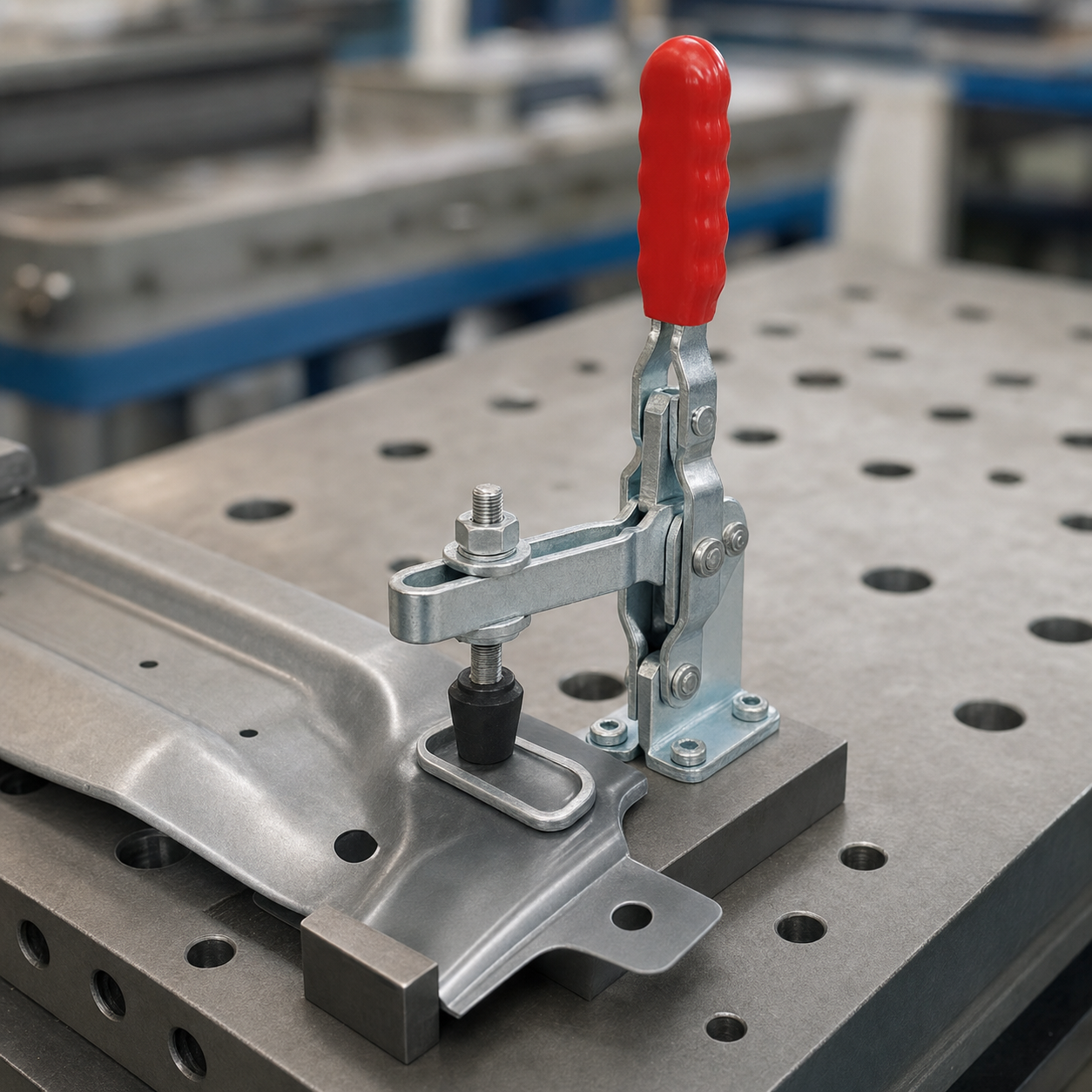

CH-101-D được dùng trong đồ gá hàn, gá khoan, lắp ráp, kiểm tra chi tiết và các trạm sản xuất cần ép giữ theo phương đứng. Thiết kế gọn giúp bố trí nhiều kẹp quanh chi tiết.

Hướng dẫn chọn và lắp

1. Đối chiếu lực giữ yêu cầu với mức 180 kg và hệ số an toàn.
2. Chừa đủ không gian cho thanh kẹp mở 100° và tay cầm mở 60°.
3. Bắt đủ bu lông trên đế bích, căn mặt đế phẳng.
4. Điều chỉnh vít tỳ đúng tâm vùng cần ép và khóa chặt đai ốc.

Câu hỏi thường gặp

CH-101-D có lực giữ bao nhiêu?

Lực giữ danh định của Clamptek CH-101-D là 180 kg.

Model này dùng vít tỳ nào?

CH-101-D dùng vít tỳ CH-FC-56212.

Góc mở của kẹp là bao nhiêu?

Thanh kẹp mở 100° và tay cầm mở 60°.

CH-101-D phù hợp với đồ gá nào?

Sản phẩm phù hợp đồ gá hàn, khoan, lắp ráp và kiểm tra chi tiết.

Liên hệ Ánh Dương Vina để nhận tư vấn và báo giá Clamptek CH-101-D.
