Đầu Nối Khí SMC KQ2H06-M5A Ống 6mm Ren M5
SMC KQ2H06-M5A là đầu nối khí thẳng one-touch cho ống ngoài 6 mm và cổng ren đực M5 x 0,8, làm kín gasket. Phù hợp van, bộ chia khí và thiết bị khí nén compact. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

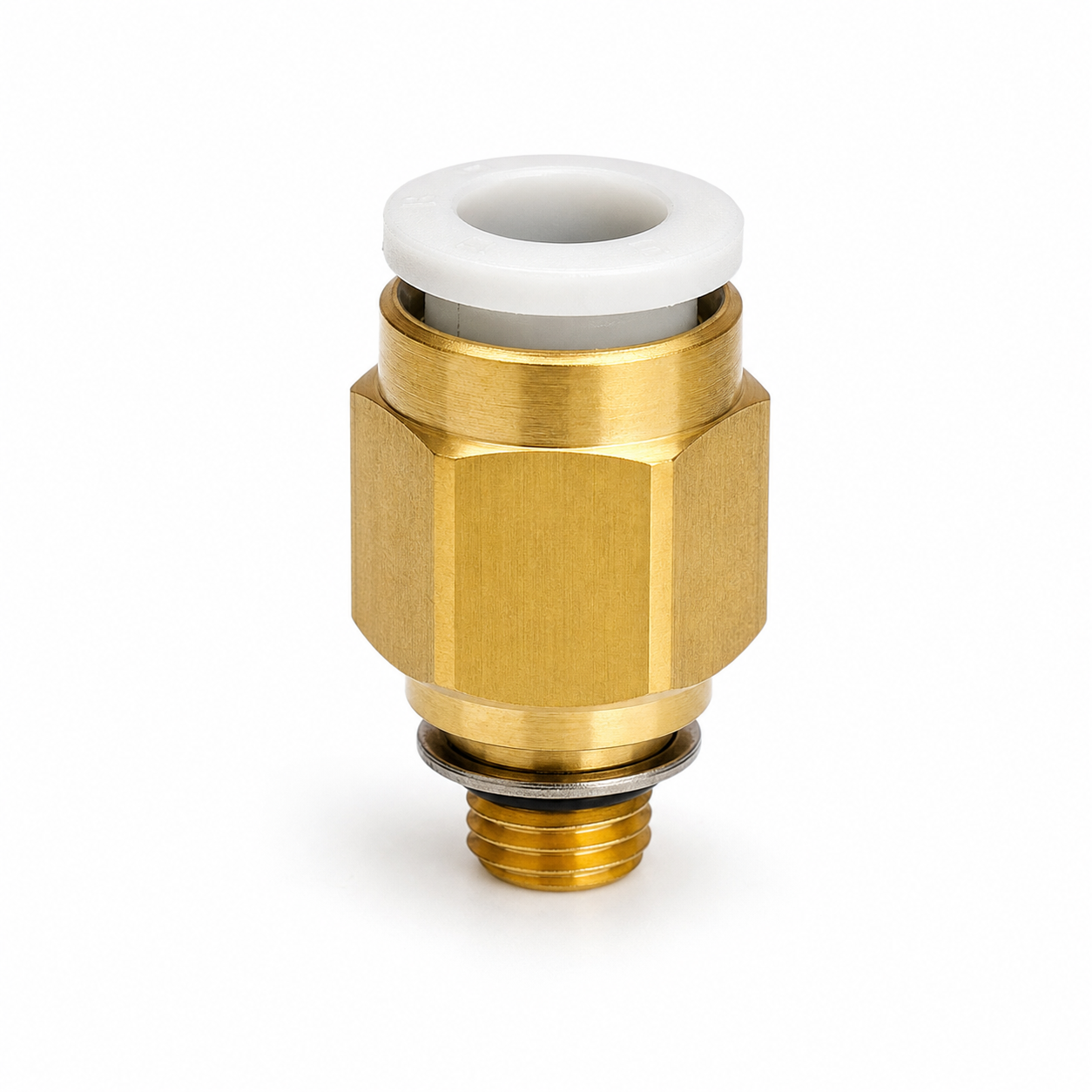

SMC KQ2H06-M5A là đầu nối khí thẳng one-touch thuộc dòng KQ2H, dùng để nối ống khí đường kính ngoài 6 mm với cổng ren đực M5 x 0,8. Thiết kế vòng nhấn giúp lắp và tháo ống nhanh, còn phần thân lục giác hỗ trợ siết đầu nối vào van, xy lanh hoặc cụm chia khí nhỏ gọn.
Thông số SMC KQ2H06-M5A đã xác minh
| Thương hiệu | SMC |
|---|---|
| Mã sản phẩm | KQ2H06-M5A |
| Mã nội bộ theo PO | SP-001578 |
| Dòng sản phẩm | KQ2H – đầu nối thẳng one-touch ren đực |
| Kiểu kết nối ống | Push-in / one-touch |
| Đường kính ngoài ống | 6 mm |
| Ren kết nối | M5 x 0,8 |
| Kiểu làm kín phía ren | Gasket seal |
| Dải áp suất làm việc của dòng KQ2 | -100 kPa đến 1 MPa |
| Áp suất thử của dòng KQ2 | 3 MPa |
| Nhiệt độ môi trường và lưu chất | -5 đến 60 °C đối với khí; không đóng băng |
| Ống tương thích phổ biến | Nylon, nylon mềm và polyurethane đúng cỡ 6 mm; cần đối chiếu điều kiện lưu chất |
| Vật liệu thân chính | Đồng; xử lý bề mặt cần đối chiếu đúng cấu hình đặt hàng |
Giải mã KQ2H06-M5A
- KQ2H: dòng đầu nối thẳng từ ống sang ren đực của SMC.
- 06: dùng cho ống có đường kính ngoài 6 mm.
- M5: ren đực hệ mét M5 x 0,8.
- A: cấu hình đầu nối dùng làm kín bằng gasket theo catalog dòng KQ2H.
Ưu điểm của đầu nối KQ2H06-M5A
- Thao tác lắp ống nhanh, không cần đai ốc siết ống.
- Thân thẳng nhỏ gọn, phù hợp cổng M5 trên van và thiết bị khí nén mini.
- Vòng nhấn hỗ trợ tháo ống với lực nhỏ khi bảo trì.
- Có thể sử dụng trong hệ thống chân không đến -100 kPa trong giới hạn catalog.
- Dòng KQ2 có nhiều kích thước ống và ren, thuận tiện đồng bộ hệ thống.
Ứng dụng

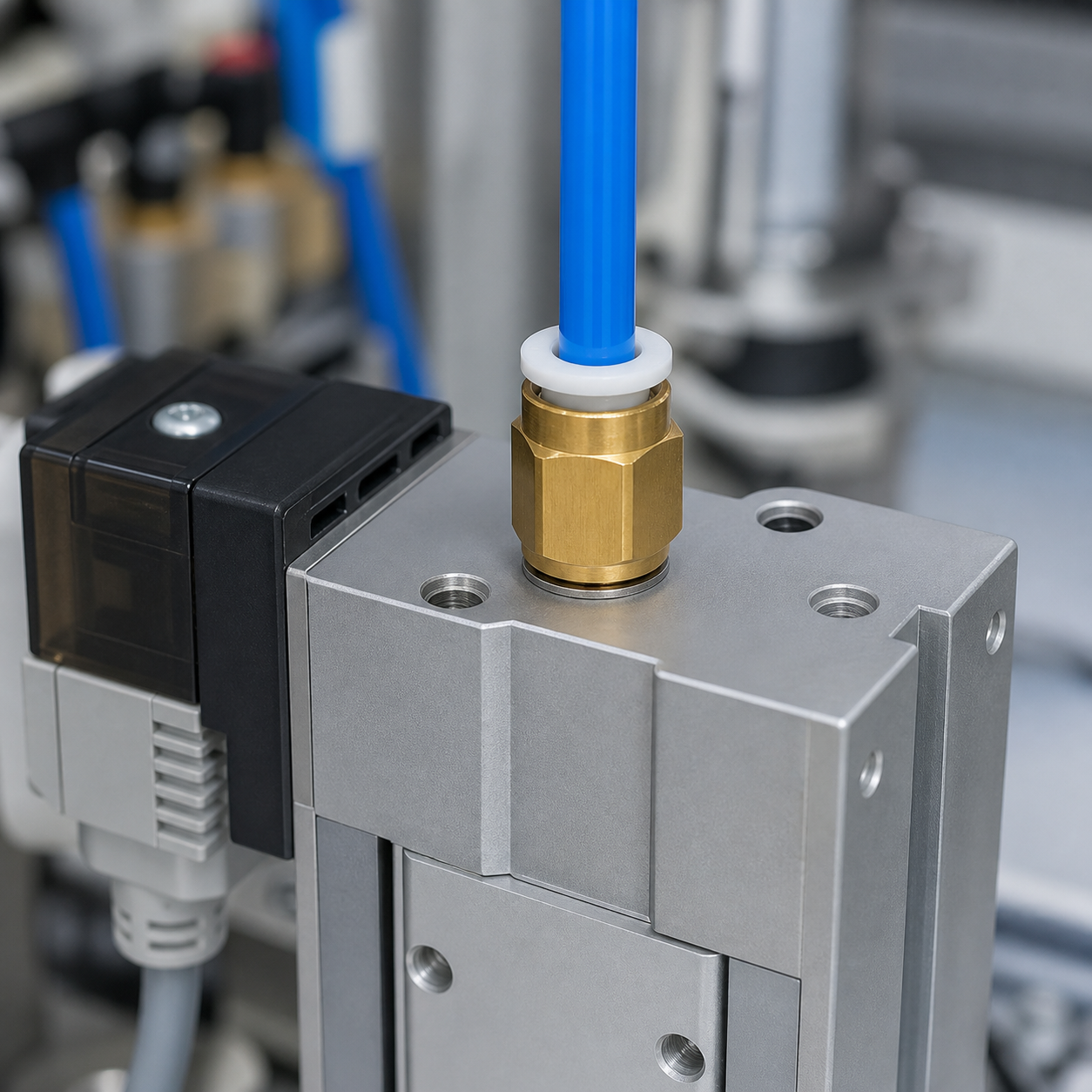

SMC KQ2H06-M5A thường được lắp trên van điện từ cổng M5, van cơ khí nhỏ, bộ chia khí, bộ hút chân không, cơ cấu chấp hành compact và các cụm điều khiển khí trong máy lắp ráp hoặc đóng gói. Đầu nối tạo đường chuyển tiếp thẳng từ cổng ren M5 sang ống khí 6 mm.
Hướng dẫn lắp đặt đúng
- Xác nhận cổng thiết bị là ren M5 x 0,8 và ống có đường kính ngoài đúng 6 mm.
- Cắt đầu ống vuông, sạch, không dập méo hoặc xước sâu.
- Vặn đầu nối bằng phần lục giác; không kẹp hoặc xoắn vòng nhấn nhựa.
- Đẩy ống qua vòng nhấn đến hết hành trình, sau đó kéo nhẹ để kiểm tra đã khóa.
- Khi tháo, xả hết áp suất, nhấn đều vòng nhả và rút ống thẳng ra.
- Không siết quá lực với ren M5 nhỏ; tuân thủ mô-men trong hướng dẫn SMC của thiết bị lắp ghép.
Cách chọn đúng, tránh nhầm mã
KQ2H06-M5A dùng ống 6 mm và ren M5. Không thay bằng KQ2H04-M5A nếu hệ thống dùng ống 6 mm, và không dùng KQ2H06-M6A nếu cổng thiết bị là M5. Trước khi đặt hàng cần kiểm tra đồng thời đường kính ngoài ống, chuẩn ren và hướng lắp thẳng hay góc.
Sản phẩm liên quan
Đầu nối có thể dùng trên các cụm van điều khiển xy lanh khí nén. Tham khảo thêm xy lanh AirTAC SC40X100 và xy lanh AirTAC MA16X100SCA. Thông tin model được đối chiếu từ catalog SMC KQ2H06-M5A.
Câu hỏi thường gặp về SMC KQ2H06-M5A
KQ2H06-M5A dùng cho ống bao nhiêu?
Sản phẩm dùng cho ống khí có đường kính ngoài 6 mm.
Ren của KQ2H06-M5A là loại nào?
Đầu nối có ren đực M5 x 0,8 và làm kín bằng gasket.
KQ2H06-M5A có dùng cho chân không được không?
Dòng KQ2 có thể sử dụng đến -100 kPa khi lắp đúng và dùng ống tương thích theo catalog SMC.
Có thể dùng KQ2H06-M6A thay KQ2H06-M5A không?
Không thay trực tiếp nếu cổng thiết bị là M5, vì hai mã khác kích thước ren.
Giá SMC KQ2H06-M5A bao nhiêu?
Giá phụ thuộc số lượng, lô nhập và thời điểm báo giá. Vui lòng liên hệ Ánh Dương Vina để xác nhận hàng và nhận báo giá hiện hành.
Liên hệ tư vấn và báo giá
Hãy gửi mã KQ2H06-M5A, số lượng, loại ống và thiết bị cần lắp. Ánh Dương Vina sẽ hỗ trợ đối chiếu cỡ ống 6 mm và ren M5 trước khi báo giá.
