Đầu nối dòng cao 120A cho dây 6AWG, vỏ và 2 chốt

Giới thiệu đầu nối dòng cao 120A cho dây 6AWG

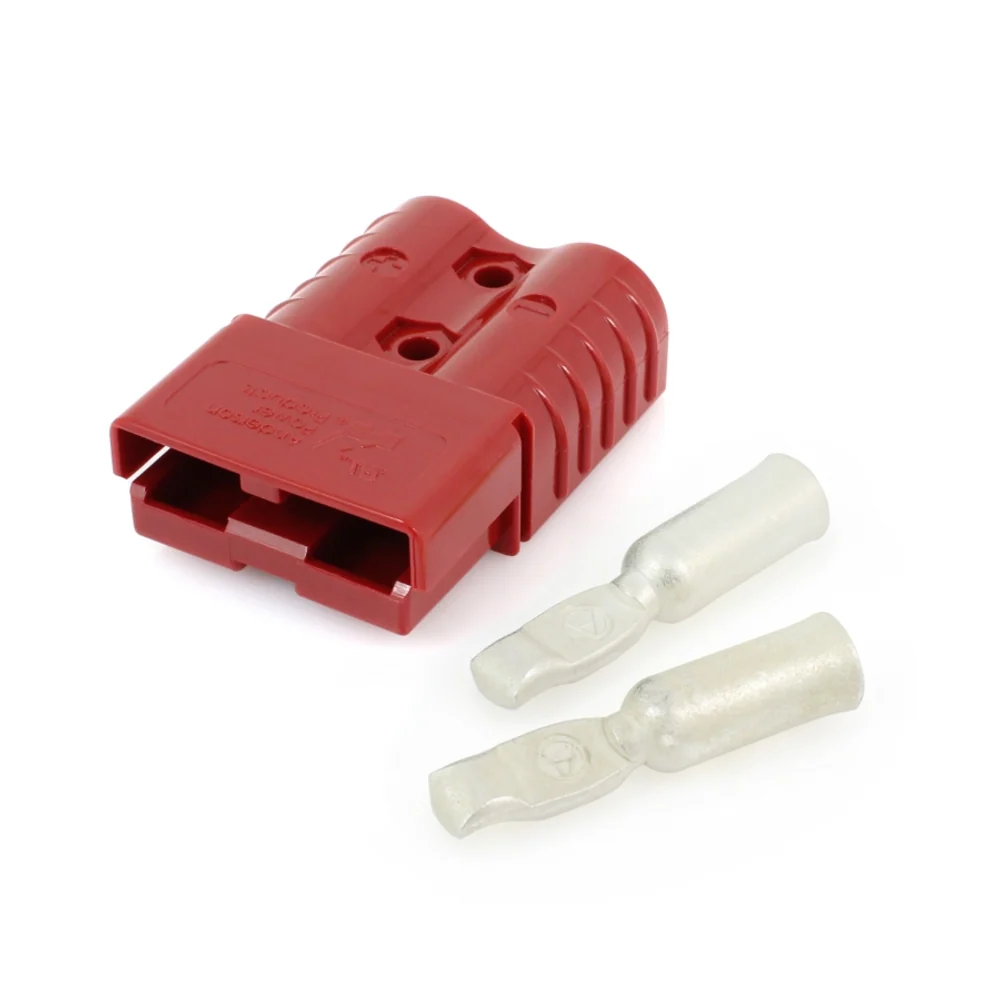

Đầu nối dòng cao 120A là đầu nối nguồn hai cực dùng cho đường dây có tiết diện 6AWG. Cấu hình cung cấp gồm một vỏ connector và hai chốt tiếp điểm, tương ứng hai cực của mạch. Thiết kế tháo nhanh giúp tách nguồn khỏi thiết bị khi bảo trì, thay bộ pin, di chuyển máy hoặc kết nối bộ sạc mà không phải tháo từng cọc bắt vít.

Connector dòng cao cần được xem như một phần của toàn bộ mạch nguồn. Dòng 120A là thông số nhận diện của đầu nối; khả năng làm việc liên tục còn phụ thuộc dây, chốt tiếp điểm, chất lượng ép cos, nhiệt độ, số lần cắm rút và điều kiện thông gió. Hai nửa ghép phải cùng series, cùng kiểu khóa và tương thích màu housing để tránh lực cắm bất thường hoặc tiếp xúc không đủ.

Cấu hình sản phẩm đã xác minh

Ưu điểm của connector nguồn tháo nhanh

• Tách và kết nối nguồn nhanh hơn so với tháo hai cọc dây riêng lẻ.
• Housing hai cực giữ đúng khoảng cách giữa hai tiếp điểm và hỗ trợ chống cắm sai hướng.
• Chốt tiếp điểm được thay riêng khi hư hỏng mà không phải thay cả tuyến dây nếu kiểm tra cho phép.
• Phù hợp chuẩn hóa đầu cáp trên bộ pin, bộ sạc và thiết bị thường xuyên bảo trì.

Ứng dụng đề xuất

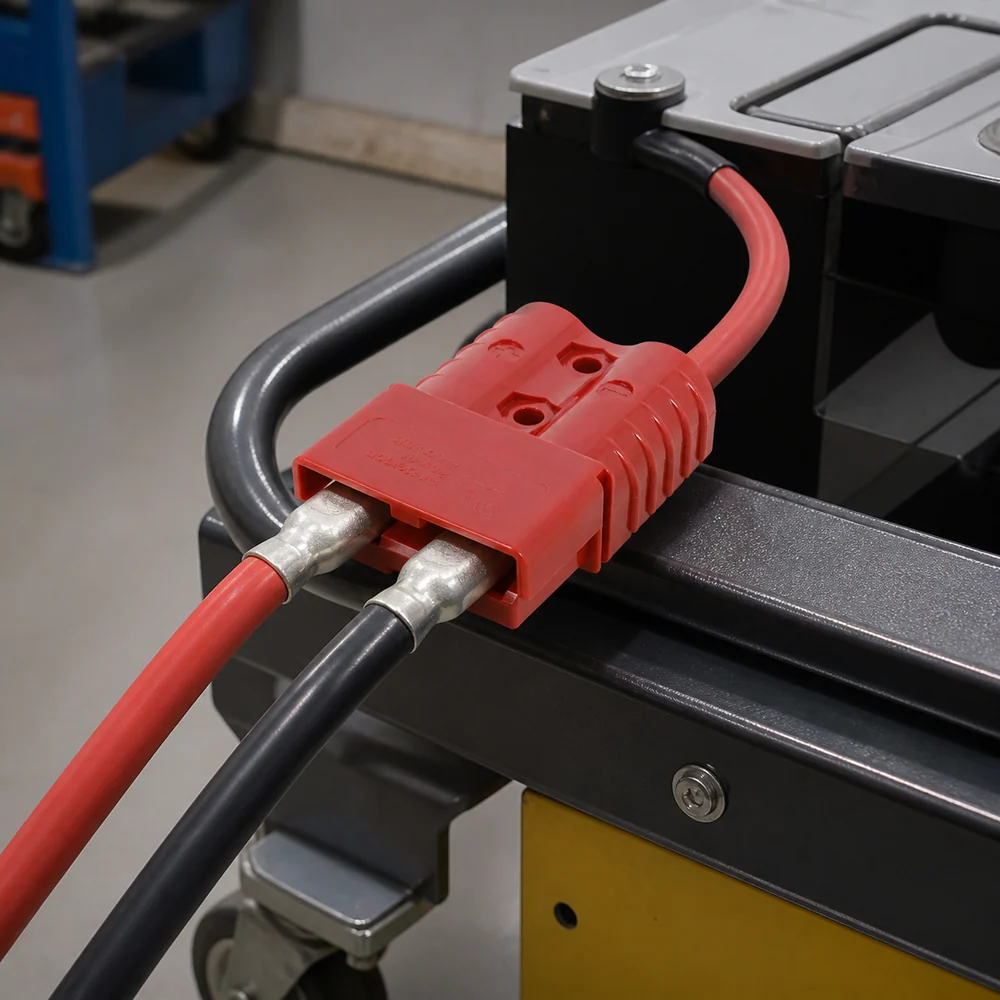

Đầu nối phù hợp các bộ pin công nghiệp, xe nâng và xe kéo điện, bộ sạc rời, UPS, inverter, thiết bị kiểm tra và máy cần tách nguồn nhanh. Có thể dùng cùng dây điện 6AWG màu đỏ và dây điện 6AWG màu đen để nhận diện hai cực theo sơ đồ.

Quy trình lắp chốt tiếp điểm

1. Cắt dây vuông đầu và tuốt vỏ theo chiều sâu ống chốt, không cắt vào sợi dẫn.
2. Đưa toàn bộ lõi dây 6AWG vào chốt; không để sợi đồng nằm ngoài hoặc gập ngược.
3. Dùng khuôn ép dành cho chốt và cỡ dây tương ứng, ép đủ chu kỳ của dụng cụ.
4. Kéo thử mối ép, quan sát biến dạng và bọc vùng chuyển tiếp nếu quy trình yêu cầu.
5. Đẩy chốt vào housing đúng cực cho đến khi cơ cấu giữ khóa hoàn toàn.
6. Kiểm tra cực tính ở cả hai nửa trước lần ghép đầu tiên.

Cách chọn đầu ghép và vỏ lắp panel

Một bộ trong trang này gồm một housing và hai chốt. Để tạo kết nối hoàn chỉnh cần nửa ghép tương thích. Khi muốn cố định đầu nối lên thành tủ hoặc hộp pin, có thể dùng vỏ ốp âm đầu nối 120A có nắp. Trước khi cắt panel, đối chiếu kích thước mặt bích, hướng nắp, chiều sâu sau tấm và vị trí vít với mẫu thực tế.

Bảo trì mối nối 120A

Không cắm hoặc rút khi mạch đang mang tải nếu hệ thống chưa có thiết bị cắt tải phù hợp. Kiểm tra định kỳ dấu cháy, đổi màu, nứt housing, lực cắm bất thường và nhiệt độ tại mối ghép. Tiếp điểm bị rỗ hoặc lỏng cần được thay đồng bộ và tìm nguyên nhân quá nhiệt trước khi tiếp tục vận hành.

Câu hỏi thường gặp

Một bộ gồm những gì?

Cấu hình gồm một vỏ connector và hai chốt tiếp điểm cho hai dây nguồn.

Đầu ghép đối diện có nằm trong bộ không?

Trang này mô tả một housing kèm hai chốt. Nửa ghép còn lại được chọn theo cấu hình hệ thống và phải tương thích hoàn toàn.

Có thể dùng dây khác 6AWG không?

Chốt trong cấu hình này được chỉ định cho dây 6AWG. Không đổi cỡ dây nếu chưa đổi đúng chốt tiếp điểm và kiểm tra theo catalogue.

Có nên hàn thiếc sau khi ép chốt không?

Không tự ý hàn bổ sung nếu nhà sản xuất chốt không yêu cầu; nhiệt và thiếc có thể làm thay đổi vùng uốn của dây. Ưu tiên mối ép đúng khuôn.

Nguồn thông số và hỗ trợ lựa chọn

Cấu hình 120A, 6GA và bộ housing kèm hai tiếp điểm được đối chiếu với tài liệu connector 120A – 6GA của Metra. Vui lòng liên hệ Ánh Dương để xác nhận màu housing, nửa ghép và dụng cụ ép phù hợp.
