Dây điện 6AWG màu đỏ 600V chịu nhiệt 90°C

Giới thiệu dây điện 6AWG màu đỏ 600V

Dây điện 6AWG màu đỏ 600V chịu nhiệt 90°C là dây dẫn tiết diện lớn dùng cho các nhánh nguồn cần độ linh hoạt và khả năng nhận diện rõ ràng. Lớp vỏ đỏ thường được bố trí cho cực dương trong mạch một chiều, giúp kỹ thuật viên quan sát nhanh tuyến dây khi lắp đặt, đo kiểm hoặc bảo trì. Việc dùng màu chỉ có ý nghĩa nhận diện; khả năng tải thực tế vẫn phải được tính theo vật liệu ruột dẫn, cấu trúc sợi, chiều dài, nhiệt độ môi trường, kiểu bó dây và tiêu chuẩn thiết kế.

Cỡ 6AWG tương đương tiết diện danh nghĩa khoảng 13,3mm² theo hệ American Wire Gauge. Đây là cấp dây thường gặp trong kết nối bộ pin, bộ sạc, inverter, nguồn DC công suất, xe điện công nghiệp và thiết bị cần truyền dòng lớn trong khoảng cách ngắn đến trung bình. Không chọn tiết diện chỉ dựa vào dòng danh định của tải; sụt áp và nhiệt phát sinh trên toàn tuyến cũng cần được kiểm tra.

Thông số nhận diện đã xác minh

Ưu điểm của dây nguồn màu đỏ

• Màu đỏ dễ nhận diện trong mạch DC, giảm nhầm lẫn khi kiểm tra cực tính và truy vết tuyến dây.
• Cỡ 6AWG phù hợp với nhiều đầu cos và đầu nối dòng cao dành cho hệ nguồn công nghiệp.
• Cấp điện áp 600V và nhiệt độ 90°C đáp ứng nhiều cấu hình tủ nguồn khi được lắp đúng tiêu chuẩn.
• Cung cấp theo mét giúp tối ưu chiều dài, hạn chế mối nối trung gian và phần dây dư.

Ứng dụng phù hợp

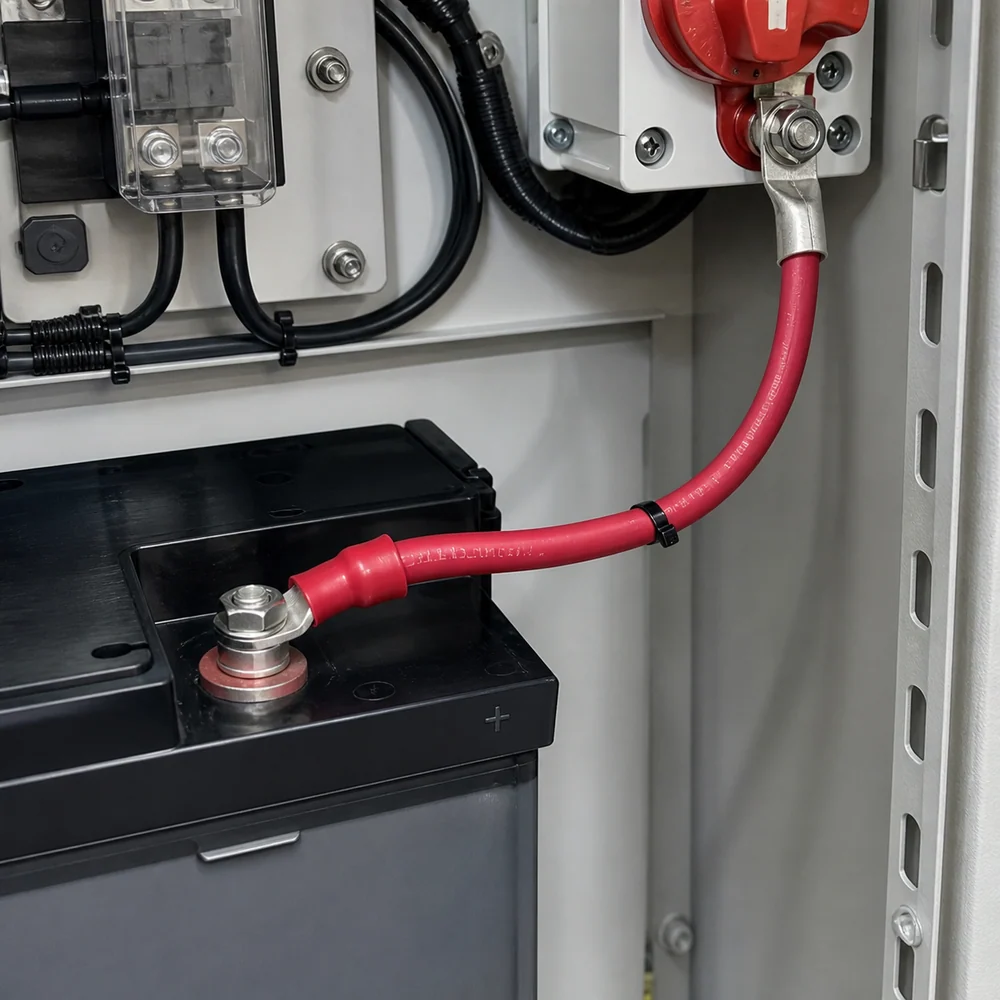

Dây có thể dùng làm tuyến dương từ bộ pin đến cầu chì DC, contactor, bộ ngắt, inverter hoặc tải; dây cấp nguồn cho bộ sạc, bộ lưu điện và bàn thử; dây nối trong xe nâng, xe kéo, máy vệ sinh công nghiệp hoặc thiết bị di động dùng nguồn DC. Với các hệ dùng đầu nối tháo nhanh, có thể phối hợp với đầu nối dòng cao 120A cho dây 6AWG sau khi kiểm tra đúng chuẩn tiếp điểm và dụng cụ bấm.

Cách chọn chiều dài và kiểm tra sụt áp

Trước khi đặt dây, cần xác định dòng làm việc liên tục, dòng khởi động, chiều dài cả tuyến đi và về, nhiệt độ trong tủ, số dây đi chung máng và phương pháp tản nhiệt. Tuyến càng dài thì điện trở tổng càng tăng; vì vậy cùng một tải có thể cần dây lớn hơn khi khoảng cách tăng. Hãy tính sụt áp ở điều kiện bất lợi nhất và chừa bán kính uốn đủ lớn để không làm tổn thương lớp cách điện.

1. Đo chiều dài theo đường đi thực tế, cộng phần dự phòng cho đầu cos và thao tác bảo trì.
2. Chọn đầu cos có cỡ 6AWG, vật liệu phù hợp và đường kính lỗ bắt đúng bu lông.
3. Dùng kìm ép đúng khuôn; không ép bằng kìm đa năng hoặc hàn thiếc thay cho mối ép chịu dòng.
4. Bọc vùng chuyển tiếp bằng ống co nhiệt phù hợp, tránh để mép cos cắt vào vỏ dây.
5. Kiểm tra lực siết, cực tính và nhiệt độ mối nối khi chạy tải lần đầu.

An toàn khi thi công

Luôn cô lập nguồn và xác nhận hết điện trước khi cắt, tuốt hoặc ép cos. Không để sợi đồng rời thoát khỏi ống cos, không uốn gấp sát đầu nối và không cho dây cọ trực tiếp vào cạnh kim loại. Nếu đi xuyên vách tủ, cần dùng gioăng hoặc đầu siết cáp. Dây màu đỏ không tự động bảo đảm là cực dương; kỹ thuật viên vẫn phải đo và đánh dấu theo sơ đồ.

Câu hỏi thường gặp

6AWG tương đương bao nhiêu mm²?

Theo bảng quy đổi AWG, 6AWG có tiết diện danh nghĩa khoảng 13,3mm². Khi chọn cos và khuôn ép, ưu tiên thông tin in trên dây và phụ kiện.

Dây đỏ có bắt buộc dùng cho cực dương không?

Màu đỏ thường được dùng cho cực dương DC, nhưng phải tuân theo sơ đồ và quy ước của hệ thống cụ thể. Luôn đo xác nhận trước khi đấu.

Có thể xác định dòng tải tối đa chỉ từ cỡ 6AWG không?

Không. Dòng cho phép phụ thuộc vật liệu ruột dẫn, loại cách điện, nhiệt độ, cách đi dây, chiều dài và tiêu chuẩn thiết kế.

Dây được cung cấp theo cuộn hay theo mét?

Trang sản phẩm quản lý theo mét. Số lượng và cách đóng cuộn sẽ được xác nhận khi báo giá.

Nguồn tham khảo và sản phẩm liên quan

Cấp điện áp và nhiệt độ được giữ theo thông tin đặt hàng; đặc tính sử dụng của dây công nghiệp 600V, 90°C có thể tham khảo tại tài liệu cáp 600V của Southwire. Cần dây cho tuyến âm hoặc trung tính theo thiết kế, xem thêm dây điện 6AWG màu đen. Vui lòng liên hệ Ánh Dương để xác nhận chiều dài và cấu hình đầu nối.
