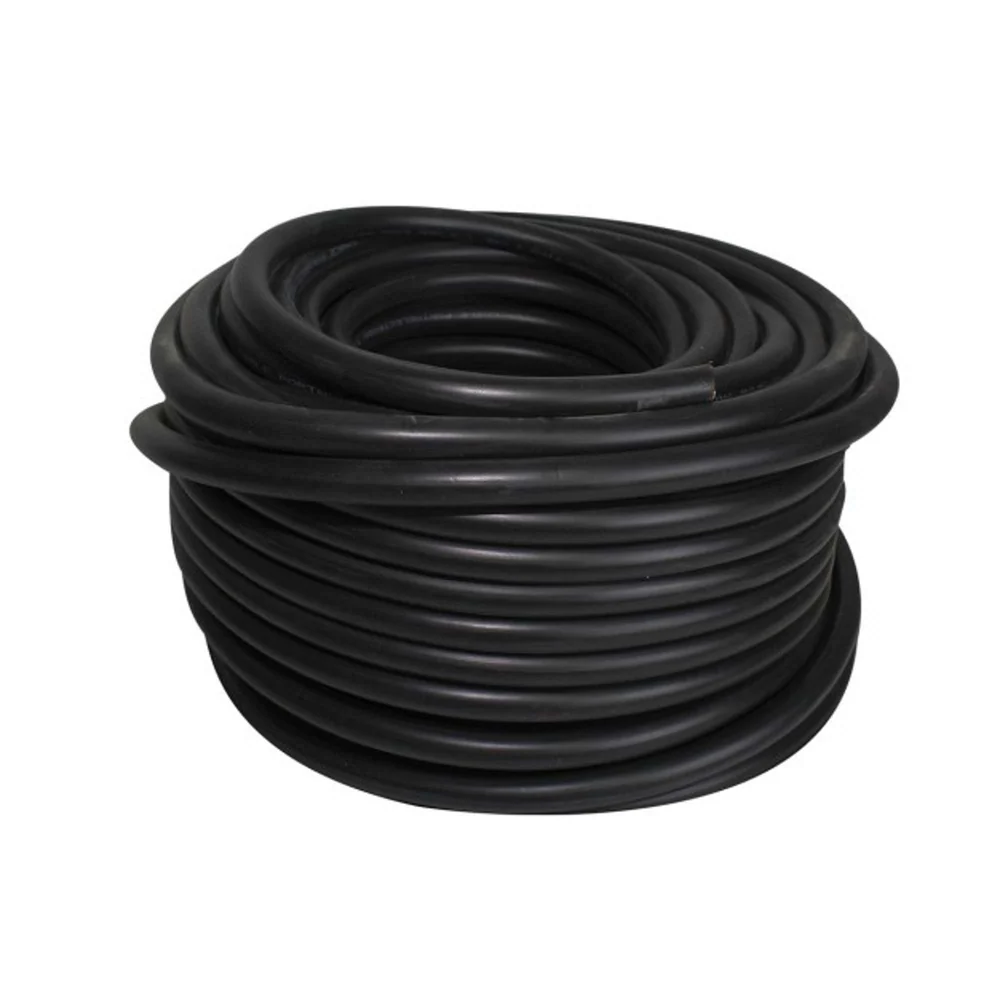

Dây điện 6AWG màu đen 600V chịu nhiệt 90°C

Dây điện 6AWG màu đen dùng cho hệ nguồn công suất

Dây điện 6AWG màu đen 600V chịu nhiệt 90°C được lựa chọn khi hệ thống cần dây một lõi tiết diện lớn, vỏ tối màu và khả năng làm việc trong môi trường nhiệt độ cao hơn dây dân dụng thông thường. Trong nhiều hệ DC, dây đen được quy ước là đường âm hoặc đường hồi. Quy ước này hỗ trợ nhận diện nhưng không thay thế sơ đồ điện, nhãn đầu cáp và phép đo cực tính tại hiện trường.

Cỡ 6AWG có tiết diện danh nghĩa khoảng 13,3mm². Khi thiết kế, kỹ sư cần xem toàn bộ mạch gồm dây đi, dây về, thiết bị bảo vệ, đầu cos, đầu nối và điểm bắt bu lông. Một mối ép cos kém hoặc bề mặt tiếp xúc lỏng có thể phát nhiệt mạnh dù tiết diện dây đủ lớn, vì vậy chất lượng gia công đầu cáp quan trọng ngang với việc chọn cỡ dây.

Thông số sản phẩm

Vì sao cần tách riêng dây đen và dây đỏ?

Tách màu giúp kiểm tra mạch nhanh hơn, đặc biệt trong bộ pin, bộ sạc, inverter và tủ DC có nhiều nhánh. Dây đen thường được chọn cho cực âm, còn dây điện 6AWG màu đỏ dùng cho cực dương. Việc tách thành hai mã sản phẩm còn giúp quản lý tồn kho, chiều dài cắt và truy xuất vật tư rõ ràng.

• Dễ phân biệt tuyến âm với tuyến dương khi mở tủ hoặc thay thiết bị.
• Phù hợp bấm đầu cos lớn, đầu nối tháo nhanh và thanh cái DC.
• Giảm nhu cầu quấn băng màu bổ sung trên toàn chiều dài dây.
• Có thể đặt theo mét cho từng nhánh, hạn chế nối chắp giữa đường dây.

Ứng dụng thực tế

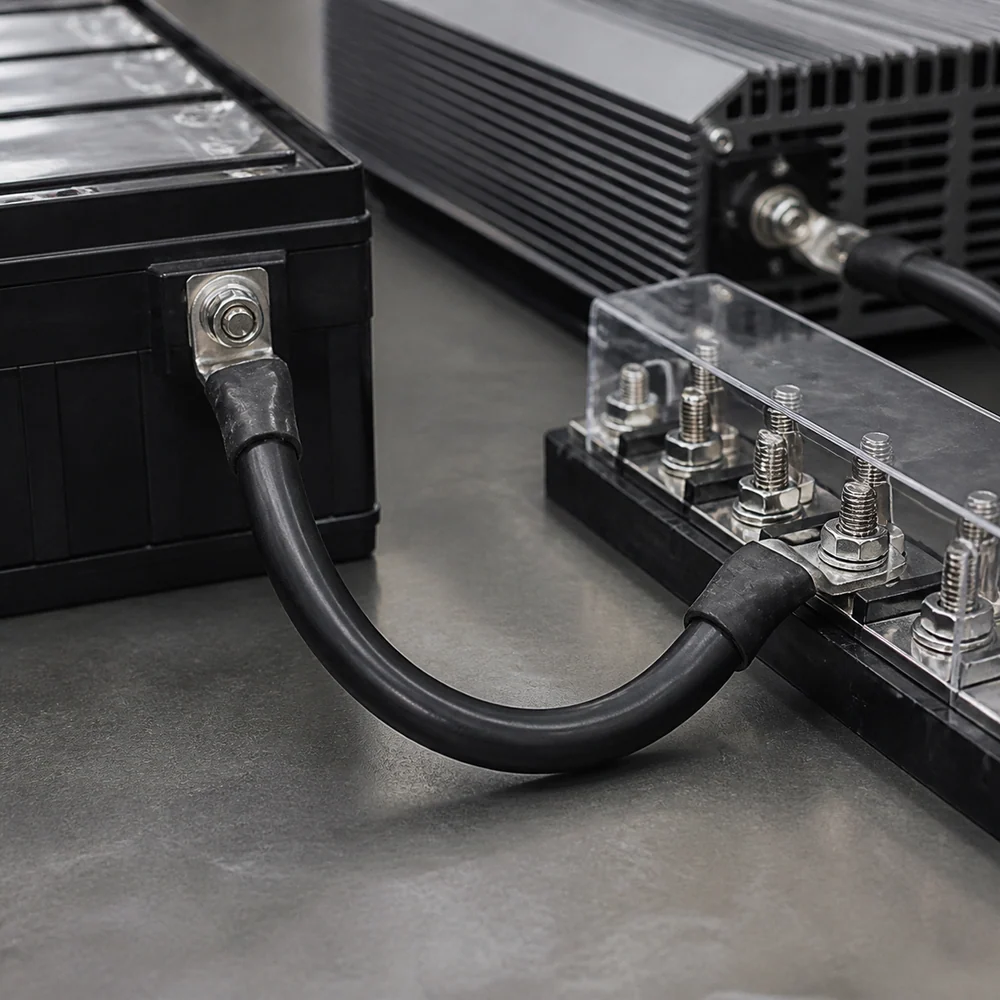

Dây thường được dùng làm đường hồi từ tải về bộ pin, nhánh âm của inverter, đường kết nối trong bộ lưu điện, máy công nghiệp dùng nguồn DC, xe điện công nghiệp và hệ cấp nguồn trên bàn thử. Dây cũng có thể dùng cho ứng dụng khác nếu màu đen phù hợp quy ước và toàn bộ thông số điện đáp ứng thiết kế.

Hướng dẫn gia công đầu dây

1. Chọn chiều dài đủ để dây đi theo máng, không bị kéo căng ở đầu nối.
2. Tuốt vỏ đúng chiều dài ống cos; tránh cắt xước hoặc làm đứt sợi dẫn.
3. Đưa toàn bộ sợi vào ống cos rồi ép bằng khuôn tương ứng 6AWG.
4. Kéo thử có kiểm soát để phát hiện mối ép lỏng và bọc phần chuyển tiếp bằng ống co nhiệt.
5. Làm sạch mặt tiếp xúc, siết đúng mô-men của thiết bị và đánh dấu sau siết.

Khi dùng với đầu nối tháo nhanh, cần kiểm tra chốt tiếp điểm có đúng dải 6AWG, housing có cùng màu/mã khóa và đầu ghép có cùng dòng series. Có thể tham khảo đầu nối dòng cao 120A cho dây 6AWG trong cùng nhóm vật tư.

Kiểm tra sau lắp đặt

Sau khi đóng điện, đo điện áp hai đầu tải và kiểm tra nhiệt tại các điểm nối ở mức tải dự kiến. Nếu mối nối nóng hơn rõ rệt so với thân dây, cần dừng hệ thống và kiểm tra lực siết, bề mặt tiếp xúc, cos hoặc tiết diện. Không bó dây sát nguồn nhiệt và không để dây tiếp xúc dầu, hóa chất hoặc cạnh sắc khi chưa xác nhận lớp cách điện phù hợp.

Câu hỏi thường gặp

Dây đen có phải luôn là cực âm không?

Trong nhiều mạch DC, màu đen được dùng cho cực âm hoặc đường hồi. Tuy nhiên phải theo sơ đồ và nhãn của từng hệ thống.

Cỡ 6AWG có dùng chung khuôn ép với 16mm² không?

Một số bộ khuôn có cấp gần nhau nhưng không nên mặc định dùng chung. Chọn khuôn theo thông tin của cos, dây và dụng cụ ép.

Có thể nối dài dây giữa tuyến không?

Nên ưu tiên một đoạn liên tục. Nếu bắt buộc nối, phải dùng phụ kiện đúng dòng, cách điện và cố định cơ học phù hợp.

Cần kiểm tra gì khi dây bị nóng?

Kiểm tra tải, sụt áp, mối ép cos, lực siết, oxy hóa bề mặt, cách bó dây và nhiệt độ môi trường.

Tài liệu tham khảo và tư vấn

Các giá trị 6AWG, 600V và 90°C được giữ theo cấu hình đặt hàng. Tham khảo đặc tính của cáp công nghiệp cùng cấp tại Southwire. Vui lòng liên hệ Ánh Dương để xác nhận chiều dài, loại đầu cos và phương án đóng gói.
