Bộ Hiển Thị Lực XJCSENSOR XJC-CF3600-F-M-BD-V
Bộ hiển thị lực XJCSENSOR XJC-CF3600-F-M-BD-V cho load cell 4 dây, tốc độ đến 1920 lần/giây, hai ngõ so sánh. Cần xác nhận tùy chọn ngõ ra theo nhãn.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu XJCSENSOR XJC-CF3600-F-M-BD-V
XJC-CF3600-F-M-BD-V là cấu hình thuộc dòng bộ hiển thị và điều khiển lực XJC-CF3600-F của XJCSENSOR, dùng nhận tín hiệu từ cảm biến cầu điện trở/load cell, hiển thị giá trị, so sánh ngưỡng và tích hợp vào máy đo lực hoặc máy ép. Mã hậu tố đầy đủ phải được đối chiếu trên nhãn và sơ đồ terminal trước khi đấu nối.
Thông số dòng XJC-CF3600-F đã xác minh
| Model PO | XJC-CF3600-F-M-BD-V |
|---|---|
| Hãng | XJCSENSOR / XJ Sensor |
| Loại thiết bị | Bộ hiển thị điều khiển lực, lắp mặt tủ |
| Loại cảm biến | Cảm biến cầu điện trở 4 dây |
| Nguồn kích cảm biến | 5 VDC ±2%, tối đa 100 mA; phiên bản 200 mA phải đặt trước |
| Trở kháng vào | >10 MΩ |
| Dải chỉnh zero | -10 đến 12 mV |
| Dải đầu vào gain | 1 đến 12 mV |
| Phương pháp chuyển đổi | Sigma-Delta |
| Tốc độ đo | 15 / 120 / 240 / 480 / 960 / 1920 lần/giây, cài bằng tham số |
| Độ phân giải hiển thị tối đa | 1/100000 |
| Phi tuyến | ±0,05% F.S. ở tốc độ 15 bps; tốc độ cao hơn có thể làm giảm đặc tính |
| Trôi gain | <10 ppm/°C |
| Ngõ vào số | 1 điểm, có thể dùng zero/tare/cho phép so sánh |
| Ngõ ra so sánh | 2 ngõ OC, tối đa 100 mA |
| Nguồn thiết bị | 10–24 VAC 50/60 Hz hoặc 10–24 VDC theo hướng dẫn dòng |
| Công suất | AC ≤6 VA; DC ≤5 W |
| Nhiệt độ / độ ẩm | -10 đến 50 °C; 35–85% RH, không ngưng tụ |
| Cấp bảo vệ | IP65 cho mặt trước sản phẩm |
| Ngõ ra analog / truyền thông | Là tùy chọn của dòng; cấu hình chính xác của hậu tố M-BD-V cần đối chiếu nhãn và terminal |
Chức năng chính
- Hiển thị gross, net, peak, valley và peak-to-valley.
- Hỗ trợ hiệu chuẩn bằng tải chuẩn hoặc nhập độ nhạy cảm biến khi không tiện đặt tải.
- Hai ngõ so sánh với giá trị, hysteresis và thời gian trễ cài đặt.
- Tốc độ lấy mẫu chọn được, phù hợp từ cân tĩnh đến kiểm tra lực nhanh.
- Tùy chọn truyền thông/analog của dòng phục vụ PLC, HMI và hệ thống thu thập dữ liệu.
Ứng dụng

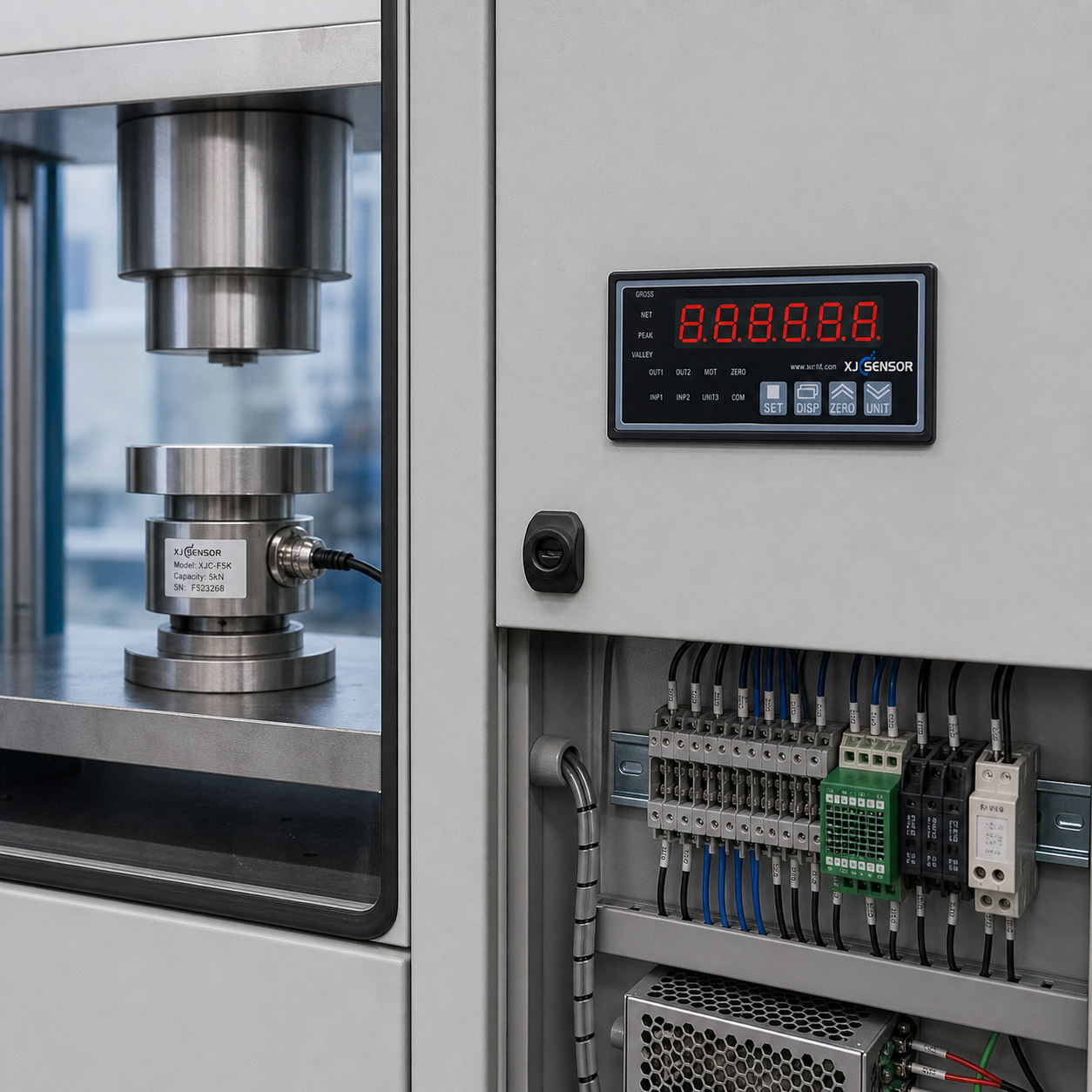

Thiết bị phù hợp kiểm tra lực ép lắp, lực kéo/nén, thử phá hủy, kiểm tra động cơ, linh kiện ô tô, điện tử, robot và máy tự động hóa. Cần chọn đúng tốc độ đo, dải tải, cảm biến và ngõ ra theo yêu cầu điều khiển.
Hướng dẫn chọn và đấu nối
- Đối chiếu đầy đủ model trên nhãn, sơ đồ terminal và nguồn cấp trước khi cấp điện.
- Xác nhận load cell 4 dây, độ nhạy mV/V, tải tối đa và tổng dòng kích của các cảm biến song song.
- Dùng cáp chống nhiễu, tách dây tín hiệu khỏi dây động lực và nối đất theo hướng dẫn.
- Kiểm tra đúng tùy chọn analog và truyền thông trên thiết bị; không suy ra chỉ từ tên dòng.
- Hiệu chuẩn lại khi thay cảm biến, thay thiết bị hoặc thay đổi cơ cấu đo.
Câu hỏi thường gặp
XJC-CF3600-F dùng với loại cảm biến nào?
Hướng dẫn chính hãng quy định đầu vào tỷ lệ cho cảm biến cầu điện trở 4 dây, thường là load cell hoặc cảm biến lực.
Tốc độ đo tối đa là bao nhiêu?
Có thể chọn đến 1920 lần/giây; tốc độ cao hơn có thể làm giảm đặc tính phi tuyến so với mức 15 bps.
Cấu hình này có chắc chắn là RS485 hoặc 4–20 mA không?
Chưa thể khẳng định từ tài liệu công khai. Dòng có nhiều tùy chọn; cần kiểm tra hậu tố, nhãn chức năng và terminal của đúng thiết bị.
IP65 áp dụng cho toàn bộ thân máy không?
Không. Tài liệu nêu IP65 cho mặt trước khi lắp đúng vào panel.
Liên hệ tư vấn
Xem thêm vật tư điện – điều khiển hoặc liên hệ Ánh Dương Vina để xác nhận hậu tố, load cell và ngõ ra cần dùng.
