Xi lanh khí nén AirTAC MI20X250SCM

Giới thiệu xi lanh AirTAC MI20X250SCM

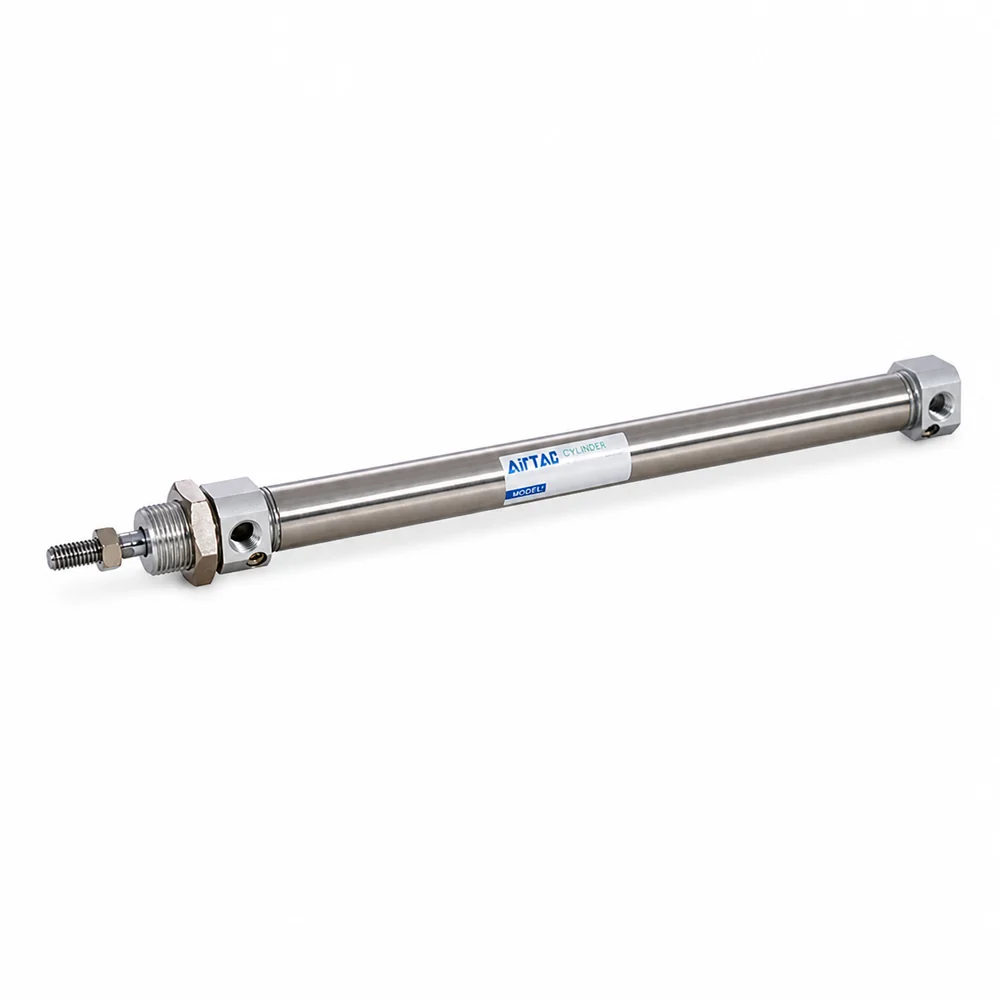

AirTAC MI20X250SCM là xi lanh khí nén mini thân tròn thuộc dòng MI/MIC. AirTAC công bố dòng MI phù hợp tiêu chuẩn ISO 6432 cho cỡ bore 8–25mm; thân và cần piston bằng thép không gỉ, kết cấu gọn cho máy tự động có không gian lắp hạn chế. Trong mã MI20X250SCM, phần 20 và 250 tương ứng đường kính piston 20mm và hành trình 250mm theo quy tắc mã dòng.

Hành trình 250mm tạo khoảng di chuyển dài so với đường kính 20mm, vì vậy tải ngang và độ đồng tâm cần được kiểm soát bằng cơ cấu dẫn hướng bên ngoài. Xi lanh khí nén sinh lực dọc trục; nó không thay thế ray trượt hoặc bạc dẫn hướng khi tải có mô-men.

Thông số nhận dạng

Đặc điểm nổi bật của dòng MI

• Kích thước gọn, dễ bố trí trong cụm máy nhỏ.
• Thân tròn và cần piston thép không gỉ phù hợp môi trường công nghiệp thông thường có tính ăn mòn nhẹ theo mô tả hãng.
• Đệm cố định ở nắp trước và sau giúp giảm va đập khi đảo chiều.
• Nhiều kiểu nắp sau và phụ kiện lắp đặt để phù hợp kết cấu máy.
• Series theo ISO 6432 hỗ trợ chuẩn hóa việc chọn kích thước và phụ kiện.

Ứng dụng của MI20X250SCM

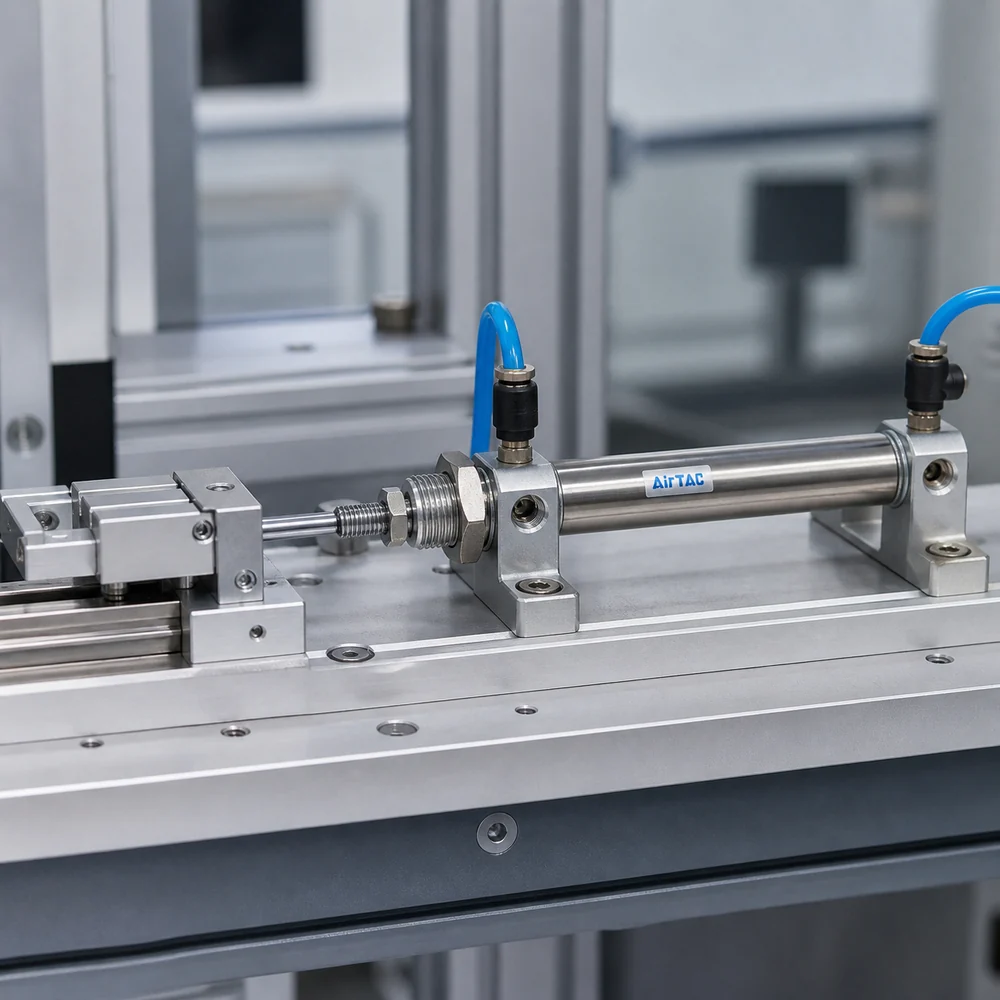

Xi lanh phù hợp cho cơ cấu đẩy/gạt sản phẩm, cấp phôi, mở cửa nhỏ, định vị, kẹp nhẹ, kéo chốt hoặc dịch chuyển bàn trượt có ray dẫn hướng. Với hành trình dài 250mm, nên dùng cảm biến và cữ cơ khí khi quá trình cần xác nhận vị trí. Tham khảo thêm nhóm khí nén công nghiệp để chọn van điện từ, tiết lưu, đầu nối và ống phù hợp.

Cách chọn và kiểm tra trước khi thay

1. Đọc chính xác MI20X250SCM trên nhãn hoặc BOM; không thay bằng mỗi mã MI20X250.
2. Xác nhận bore 20mm, stroke 250mm, kiểu tác động và cấu hình nắp sau.
3. Đối chiếu ren cần piston, ren cổng khí, tổng chiều dài và vị trí lắp.
4. Kiểm tra yêu cầu cảm biến từ và vị trí rãnh cảm biến.
5. Tính lực đẩy/kéo theo áp suất thực tế và chừa hệ số cho ma sát, gia tốc.
6. Dùng dẫn hướng riêng nếu tải lệch tâm hoặc có tải ngang.

Lắp đặt và vận hành

Làm sạch đường ống, dùng khí nén đã lọc và lắp van tiết lưu theo yêu cầu tốc độ. Căn đồng trục giữa cần piston và tải, không dùng lực xoắn để siết cơ cấu đầu cần. Chạy thử ở áp suất và tốc độ thấp, kiểm tra rò khí, kẹt hành trình, giảm chấn cuối hành trình và tín hiệu cảm biến trước khi đưa máy vào chu kỳ tự động.

Câu hỏi thường gặp

MI20X250SCM có ý nghĩa gì?

Đây là mã cấu hình dòng MI; phần 20 thể hiện bore 20mm và 250 thể hiện hành trình 250mm. Phần hậu tố cần được giữ đúng theo cấu hình đặt hàng.

Xi lanh có chịu được tải ngang không?

Không nên để cần piston chịu tải ngang đáng kể; dùng ray trượt hoặc cơ cấu dẫn hướng ngoài.

Dòng MI có theo tiêu chuẩn nào?

AirTAC công bố MI/MIC là dòng xi lanh ISO 6432 cho kích thước Ø8–Ø25.

Thông tin hãng ở đâu?

Xem trang xi lanh MI/MIC chính thức của AirTAC và catalogue series trước khi chọn phụ kiện.
