Phớt chặn DINGZING UN 8x16x4 DZ

Giới thiệu phớt DINGZING UN 8x16x4

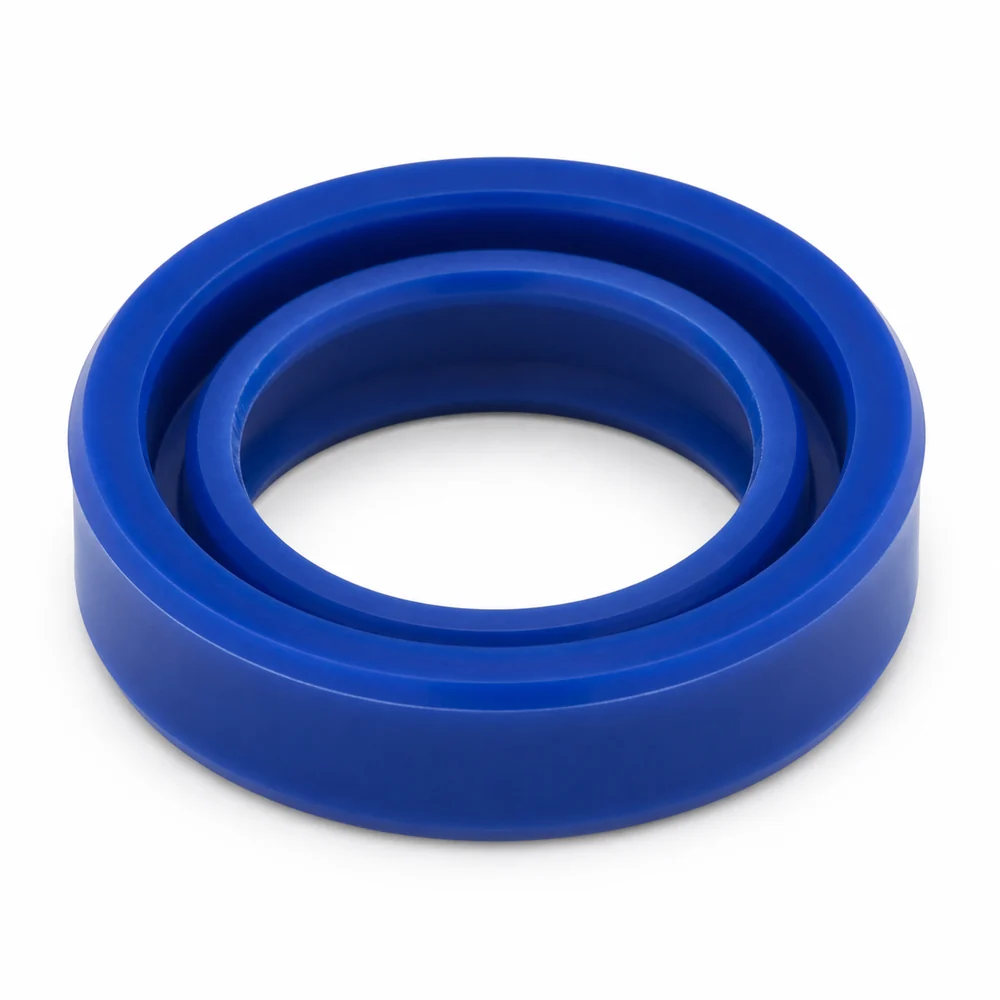

Phớt DINGZING UN 8x16x4 DZ thuộc nhóm phớt piston/cần dạng U-cup. Kích thước danh nghĩa gồm đường kính trong 8mm, đường kính ngoài 16mm và chiều cao 4mm. Catalogue DINGZING liệt kê đúng cấu hình UN 8 × 16 × 4 trong nhóm UN Ød4-9, giúp người dùng xác định chính xác quy cách thay vì suy đoán từ hình ảnh.

Dạng U-cup có môi làm kín hướng theo phía chịu áp. Khi áp suất tác động vào khoang chữ U, hai môi được hỗ trợ áp sát bề mặt làm việc. Hiệu quả thực tế phụ thuộc tình trạng cần, lòng xy lanh, kích thước rãnh, độ nhám, độ đồng tâm, môi chất, áp suất và vật liệu seal của lô hàng.

Thông số kích thước đã xác minh

Ưu điểm của dạng phớt UN

• Cấu trúc môi chữ U phù hợp làm kín chuyển động tịnh tiến.
• Một quy cách có thể được catalogue mô tả cho vị trí piston hoặc cần tùy thiết kế rãnh.
• Kích thước 8x16x4 nhỏ gọn cho xy lanh và cơ cấu chấp hành cỡ nhỏ.
• Hình học môi làm kín tạo hiệu ứng hỗ trợ theo áp suất.
• Quy cách rõ ràng giúp quản lý phụ tùng và giảm nhầm với vòng bi 8x16x4.

Ứng dụng điển hình

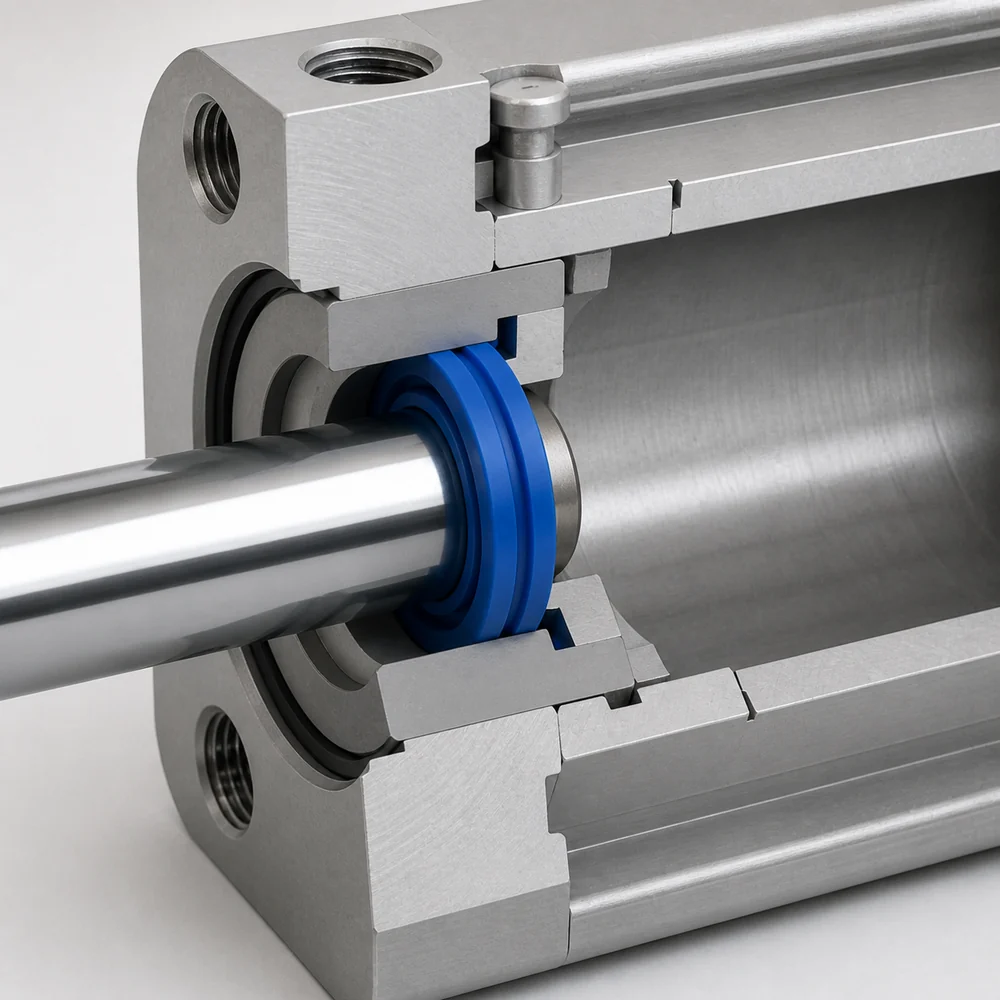

Phớt UN 8x16x4 được dùng trong xy lanh khí nén, xy lanh thủy lực nhỏ, cơ cấu kẹp, bộ chấp hành và cụm trượt có đường kính cần hoặc piston phù hợp. Đây không phải vòng bi 8x16x4 và cũng không phải phớt dầu trục quay có lò xo. Với hệ thống khí nén, có thể kết hợp kiểm tra cùng nhóm thiết bị khí nén để xác định đúng xy lanh, van và bộ xử lý khí liên quan.

Cách đo và chọn đúng phớt

1. Đo đường kính cần hoặc piston, đường kính rãnh và chiều cao rãnh bằng dụng cụ phù hợp.
2. Đọc tiết diện phớt cũ để phân biệt U-cup với phớt gạt bụi và O-ring.
3. Xác định phía áp suất để lắp miệng chữ U đúng chiều.
4. Đánh giá môi chất, nhiệt độ và áp suất để chọn đúng vật liệu của phiên bản thực tế.
5. Kiểm tra bề mặt cần không xước, rỗ hoặc có ba via làm cắt môi seal.

Hướng dẫn lắp đặt

Làm sạch rãnh và bề mặt trước khi lắp; bo hoặc che các cạnh sắc, ren và lỗ ngang mà phớt phải đi qua. Bôi chất lắp tương thích với hệ thống, ép đều quanh chu vi và không dùng dụng cụ kim loại sắc chọc vào môi. Sau khi lắp, vận hành ở áp suất thấp để kiểm tra ma sát, rò rỉ và hành trình rồi mới nâng tải.

Câu hỏi thường gặp

8x16x4 biểu thị gì?

Đây là đường kính trong 8mm, đường kính ngoài 16mm và chiều cao phớt 4mm.

Phớt này có phải vòng bi 8x16x4 không?

Không. Đây là phớt U-cup làm kín chuyển động tịnh tiến, không có bi hoặc vòng kim loại như ổ lăn.

Lắp chiều nào?

Miệng chữ U thường hướng về phía chịu áp; cần đối chiếu sơ đồ cụm máy cụ thể trước khi lắp.

Tra kích thước ở đâu?

Xem bảng DINGZING UN Ød4-9 chính hãng, trong đó có quy cách UN 8 × 16 × 4.
