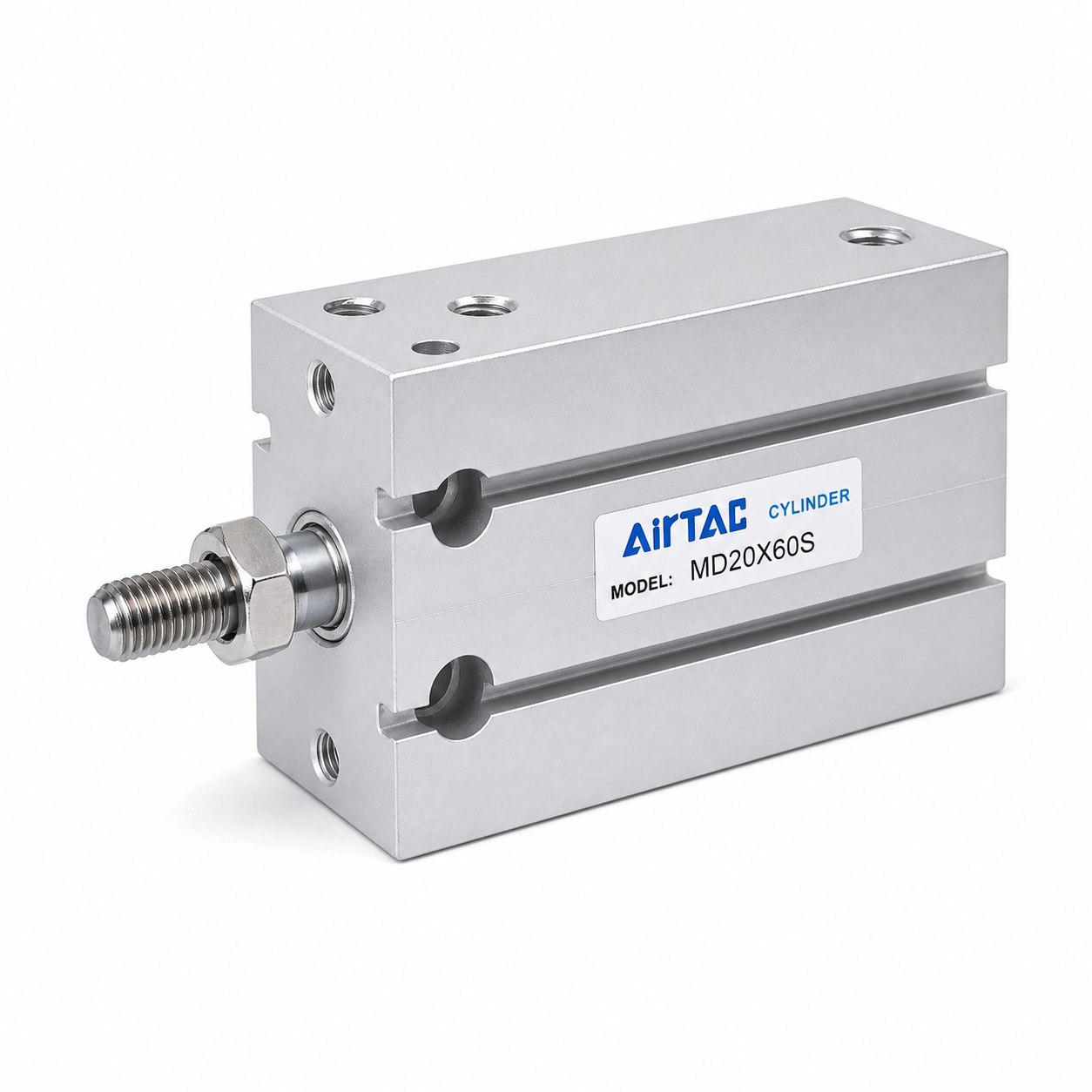

Xi Lanh AirTAC MD20X60S Bore 20 mm Hành Trình 60 mm

Xi lanh AirTAC MD20X60S thuộc dòng MD multi-mount, có thân nhôm chữ nhật gọn và nhiều hướng lắp trực tiếp. Model này dùng piston đường kính 20 mm, hành trình 60 mm, phù hợp cho cơ cấu đẩy, chặn, định vị và gá lắp trong máy tự động.

Thông số kỹ thuật AirTAC MD20X60S

Ưu điểm

• Thân chữ nhật gọn, lắp được theo nhiều hướng.
• Có thể bố trí nhiều xi lanh cạnh nhau để tiết kiệm không gian.
• Dẫn hướng piston chính xác, không cần bổ sung dầu bôi trơn.
• Rãnh thân thuận tiện lắp cảm biến giám sát vị trí.

Ứng dụng

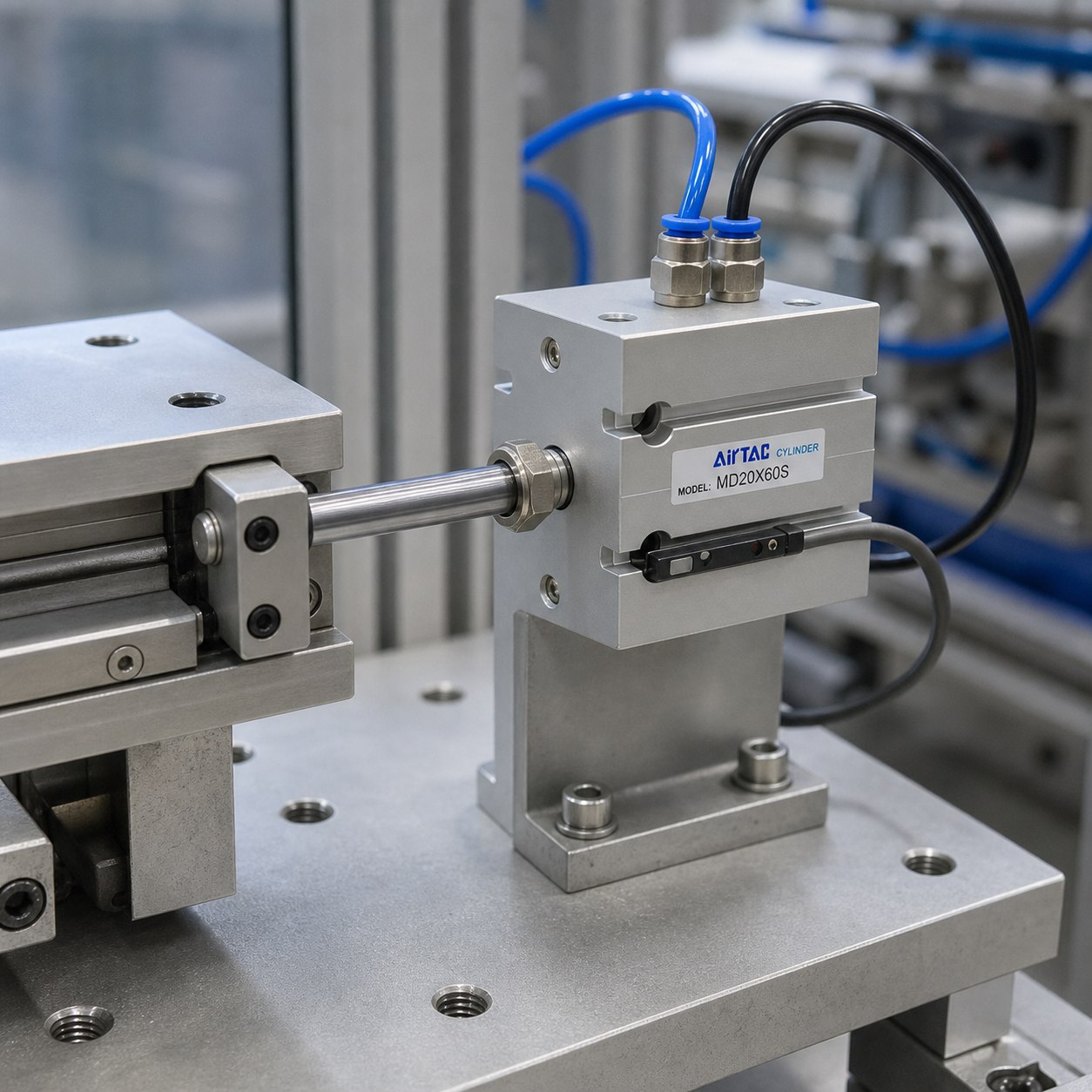

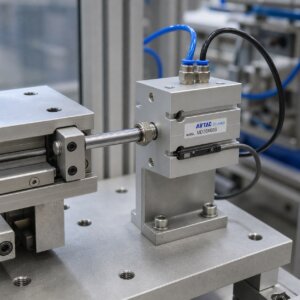

MD20X60S phù hợp máy lắp ráp, cơ cấu chặn sản phẩm, bàn trượt nhỏ, đồ gá kiểm tra, đóng gói và các thiết bị tự động cần hành trình 60 mm trong không gian hẹp.

Hướng dẫn chọn và sử dụng

1. Kiểm tra lực đẩy cần thiết theo bore 20 mm và áp suất hệ thống.
2. Bảo đảm hành trình làm việc không vượt 60 mm.
3. Lọc khí đến 40 µm và làm sạch đường ống trước khi đấu nối.
4. Tránh tải ngang lên cần piston; căn thẳng cơ cấu truyền động.
5. Điều chỉnh tốc độ bằng van tiết lưu phù hợp với tải.

Câu hỏi thường gặp

MD20X60S có kích thước piston và hành trình bao nhiêu?

Đường kính piston là 20 mm và hành trình là 60 mm.

Đây là xi lanh tác động đơn hay kép?

MD20X60S thuộc cấu hình tác động kép.

Xi lanh có lắp cảm biến được không?

Thân xi lanh có rãnh để bố trí cảm biến từ giám sát vị trí piston.

Áp suất làm việc của dòng MD là bao nhiêu?

Với cấu hình tác động kép, phạm vi làm việc là 0,15–1,0 MPa.

Liên hệ Ánh Dương Vina để nhận tư vấn và báo giá AirTAC MD20X60S.
