Van Tiết Lưu Khí Nén Xoay 360° M5-4 mm SNE00816

Giới thiệu Van Tiết Lưu Khí Nén Xoay 360° M5-4 mm SNE00816

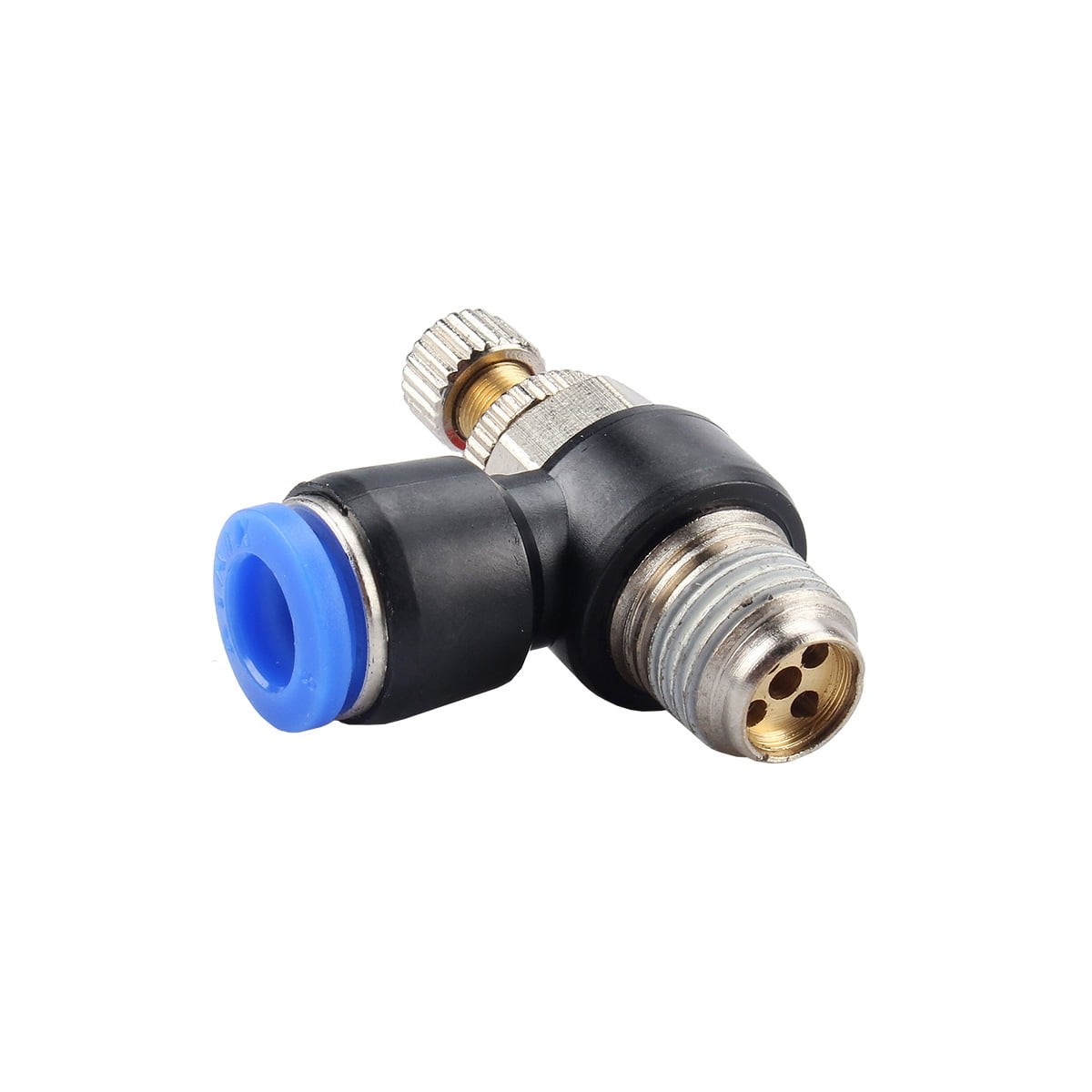

Van Tiết Lưu Khí Nén Xoay 360° M5-4 mm SNE00816 là van điều chỉnh lưu lượng khí dạng co nhỏ gọn, kết hợp một đầu nối nhanh cho ống khí và một đầu ren ngoài để lắp trực tiếp vào cổng khí của xi lanh hoặc cụm chấp hành. Thân co có khả năng xoay quanh vị trí lắp, giúp hướng ống thuận hơn trong không gian hẹp. Mã quản lý của sản phẩm là SNE00816; giá được cập nhật theo từng thời điểm và hiển thị ở trạng thái Liên hệ.

Điểm cần đối chiếu quan trọng nhất của phiên bản này là ống ngoài 4 mm và ren ngoài M5. Hai kích thước này không thể thay thế lẫn nhau bằng quan sát hình dáng. Trước khi đặt hàng cần kiểm tra dấu chỉ chiều khí trên thân, cỡ ren thực tế của thiết bị, đường kính ngoài của ống và khoảng trống dành cho núm chỉnh.

Thông số nhận dạng đã xác định

Các giá trị như áp suất làm việc, nhiệt độ, vật liệu gioăng, lưu lượng danh nghĩa và chiều điều tiết chưa được gán khi chưa có nhãn hoặc catalogue đúng lô hàng. Người dùng cần xác nhận các dữ liệu này nếu ứng dụng có yêu cầu đặc biệt.

Ưu điểm của cấu hình M5 – 4 mm

• Lắp trực tiếp tại cơ cấu chấp hành: giảm số lượng khớp nối trung gian và giúp đường ống gọn hơn.
• Điều chỉnh tốc độ thuận tiện: núm kim cho phép tăng hoặc giảm lưu lượng khí theo yêu cầu vận hành.
• Định hướng ống linh hoạt: thân co xoay giúp tránh gập ống và hạn chế cấn vào khung máy.
• Tháo lắp nhanh: đầu nối push-in phù hợp cho công việc lắp mới, bảo trì và thay ống định kỳ.

Ứng dụng thực tế

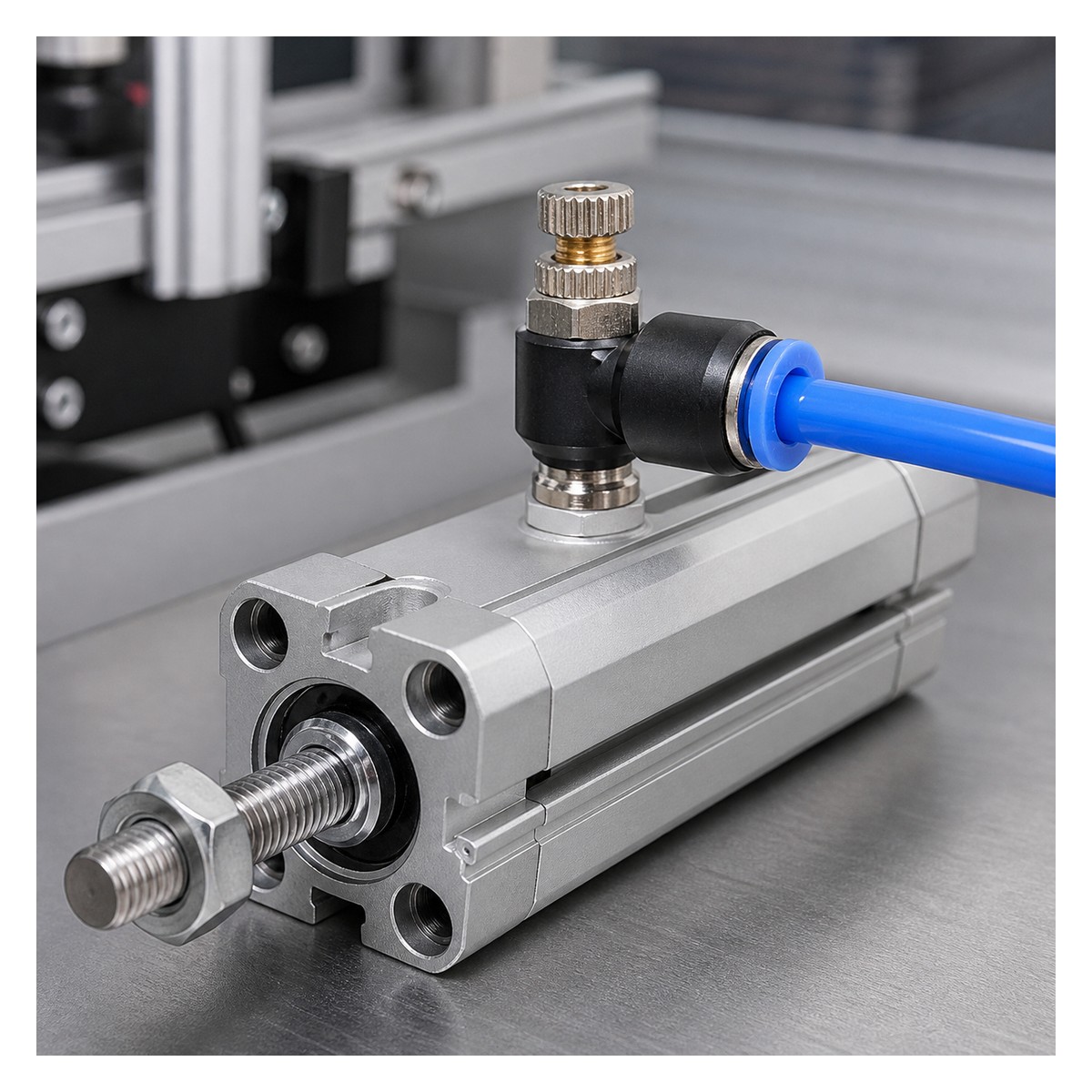

Cấu hình M5 – ống 4 mm phù hợp cho xi lanh nhỏ, bàn trượt mini, tay gắp nhẹ và các cụm máy có đường khí nhỏ gọn.

• Điều chỉnh tốc độ tiến hoặc lùi của xi lanh trong máy lắp ráp.
• Giảm chuyển động giật khi cơ cấu tiếp cận phôi hoặc vị trí chặn.
• Đi dây khí gọn trong cụm gá, bàn trượt, tay kẹp và máy đóng gói.
• Thay thế phụ kiện cũ khi đúng đồng thời cỡ ren, cỡ ống và chiều điều tiết.

Cách chọn đúng van tiết lưu

1. Đo đường kính ngoài ống khí và xác nhận đúng 4 mm.
2. Kiểm tra ren trên cổng thiết bị là M5; không siết ren khác chuẩn bằng lực cưỡng bức.
3. Đối chiếu mũi tên hoặc ký hiệu dòng khí trên sản phẩm đang dùng để xác định cách điều tiết.
4. Kiểm tra không gian quay của thân co và khoảng thao tác núm chỉnh.
5. Với môi trường nhiệt, hóa chất hoặc áp suất đặc biệt, cung cấp điều kiện làm việc để xác nhận vật liệu tương thích.

Hướng dẫn lắp đặt và hiệu chỉnh an toàn

1. Ngắt nguồn khí và xả hết áp suất còn lại trước khi tháo phụ kiện.
2. Làm sạch cổng ren, dùng phương pháp làm kín phù hợp nhưng không để vật liệu làm kín lọt vào đường khí.
3. Siết bằng dụng cụ đúng cỡ tại phần lục giác; không dùng thân nhựa hoặc núm chỉnh để chịu mô-men siết.
4. Cắt đầu ống vuông, sạch rồi đẩy ống vào hết hành trình của vòng kẹp.
5. Khởi động ở lưu lượng thấp, tăng dần và khóa đai hãm sau khi đạt tốc độ mong muốn.
6. Kiểm tra rò khí tại đầu ren và đầu ống trước khi đưa máy về chế độ tự động.

Xem thêm các sản phẩm trong nhóm van tiết lưu khí nén. Tài liệu chọn nhóm phụ kiện điều khiển lưu lượng có thể tham khảo tại hướng dẫn lựa chọn thiết bị khí nén của SMC; thông số dùng để chốt hàng vẫn phải dựa trên mã, nhãn hoặc mẫu thực tế. Khi cần đối chiếu nhanh, vui lòng gửi ảnh và yêu cầu kỹ thuật cho Ánh Dương.

Câu hỏi thường gặp

Mã M5-4 mm cho biết điều gì?

Quy cách đang được quản lý theo kết hợp ren M5 và ống khí đường kính ngoài 4 mm. Cần đối chiếu đồng thời cả hai thông số, không chỉ dựa vào màu hoặc hình dáng thân van.

Thân xoay 360° có làm thay đổi cỡ kết nối không?

Không. Khả năng xoay chỉ hỗ trợ định hướng đường ống sau khi lắp; đầu ren vẫn là M5 và đầu nối ống vẫn dành cho ống 4 mm.

Có thể dùng van để chỉnh cả hai chiều khí không?

Điều này phụ thuộc cấu tạo dòng khí của đúng phiên bản. Cần kiểm tra ký hiệu hoặc mũi tên trên thân trước khi quyết định kiểu lắp meter-in hay meter-out; không suy đoán chỉ từ ảnh.

Cần cung cấp gì để nhận báo giá chính xác?

Cung cấp SKU SNE00816, số lượng, ảnh toàn bộ phụ kiện, ảnh cận phần ren và thông tin đường kính ngoài của ống. Nếu dùng trong môi trường đặc biệt, bổ sung áp suất, nhiệt độ và môi chất.
