Tụ khởi động KISSINU CD60 100uF Series – Chọn điện áp

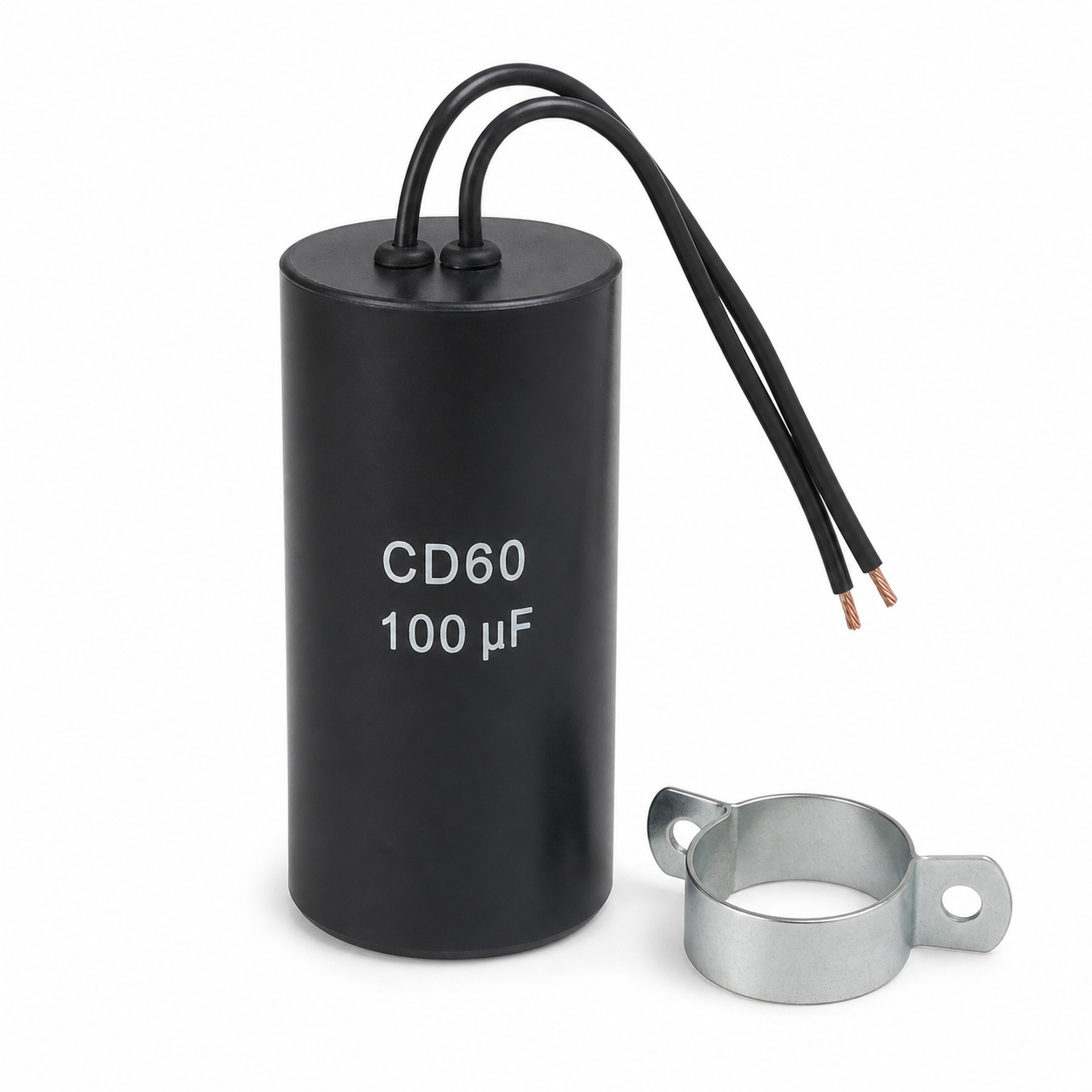

Giới thiệu tụ khởi động CD60 100µF

Tụ khởi động CD60 100µF là tụ điện dùng trong mạch khởi động động cơ xoay chiều một pha. Trong khoảng thời gian ngắn khi khởi động, tụ tạo độ lệch pha cho cuộn phụ, giúp động cơ tăng mô-men mở máy. Thiết bị thường gặp trên máy nén khí, máy bơm, máy giặt, tủ lạnh, quạt công suất lớn và các động cơ cần lực đề cao.

PO ghi tên KISSINU CD60 100µF nhưng không có điện áp, dung sai, kiểu đầu nối hoặc kích thước thân. Hiện chưa có catalogue KISSINU đủ tin cậy để xác minh các dữ liệu này. Vì vậy trang được đăng theo dạng series chọn điện áp; KISSINU được giữ như tên theo PO, không dùng làm cơ sở để bịa thông số hoặc chứng nhận.

Thông số đã xác định và phần cần xác nhận

Điện áp của CD60 100µF phải chọn như thế nào?

CD60 là tên dòng, không đồng nghĩa với một mức điện áp duy nhất. Tài liệu của nhà sản xuất tụ CD60 tham khảo cho thấy dòng này có nhiều mức điện áp trong dải khoảng 100-330 V; thị trường còn có các phiên bản điện áp khác tùy cấu tạo và ứng dụng. Vì PO không ghi điện áp, không thể tự quy đổi “100µF” thành 250 VAC hay 450 VAC.

• Điện dung thay thế phải theo khuyến nghị của nhà sản xuất động cơ hoặc bằng đúng giá trị ghi trên tụ cũ.
• Điện áp định mức của tụ mới không được thấp hơn yêu cầu của mạch và tụ cũ.
• Điện áp cao hơn không tự động bảo đảm lắp vừa; kích thước thân và kiểu đầu nối có thể thay đổi.
• Không dùng điện áp nguồn lưới để suy ra trực tiếp điện áp định mức của tụ.

CD60 là tụ đề, không phải tụ ngậm

Tụ CD60 thường là motor starting capacitor, được thiết kế làm việc gián đoạn trong giai đoạn khởi động. Sau khi động cơ đạt tốc độ, relay khởi động hoặc công tắc ly tâm phải tách tụ khỏi cuộn phụ. Nếu để CD60 làm việc liên tục, tụ có thể nóng, phồng, rò hoặc hỏng nguy hiểm.

Ưu điểm của tụ khởi động CD60 100µF

• Cung cấp điện dung lớn trong thời gian ngắn để tăng mô-men đề của động cơ một pha.
• Dạng trụ gọn, có nhiều lựa chọn dây dẫn hoặc cọc cắm cho hộp điện motor.
• Phù hợp nhiều nhóm thiết bị như máy nén khí, bơm, máy giặt và thiết bị lạnh.
• Dễ bảo trì khi đã xác định đúng điện dung, điện áp, kích thước và chu kỳ làm việc.

Ứng dụng thường gặp

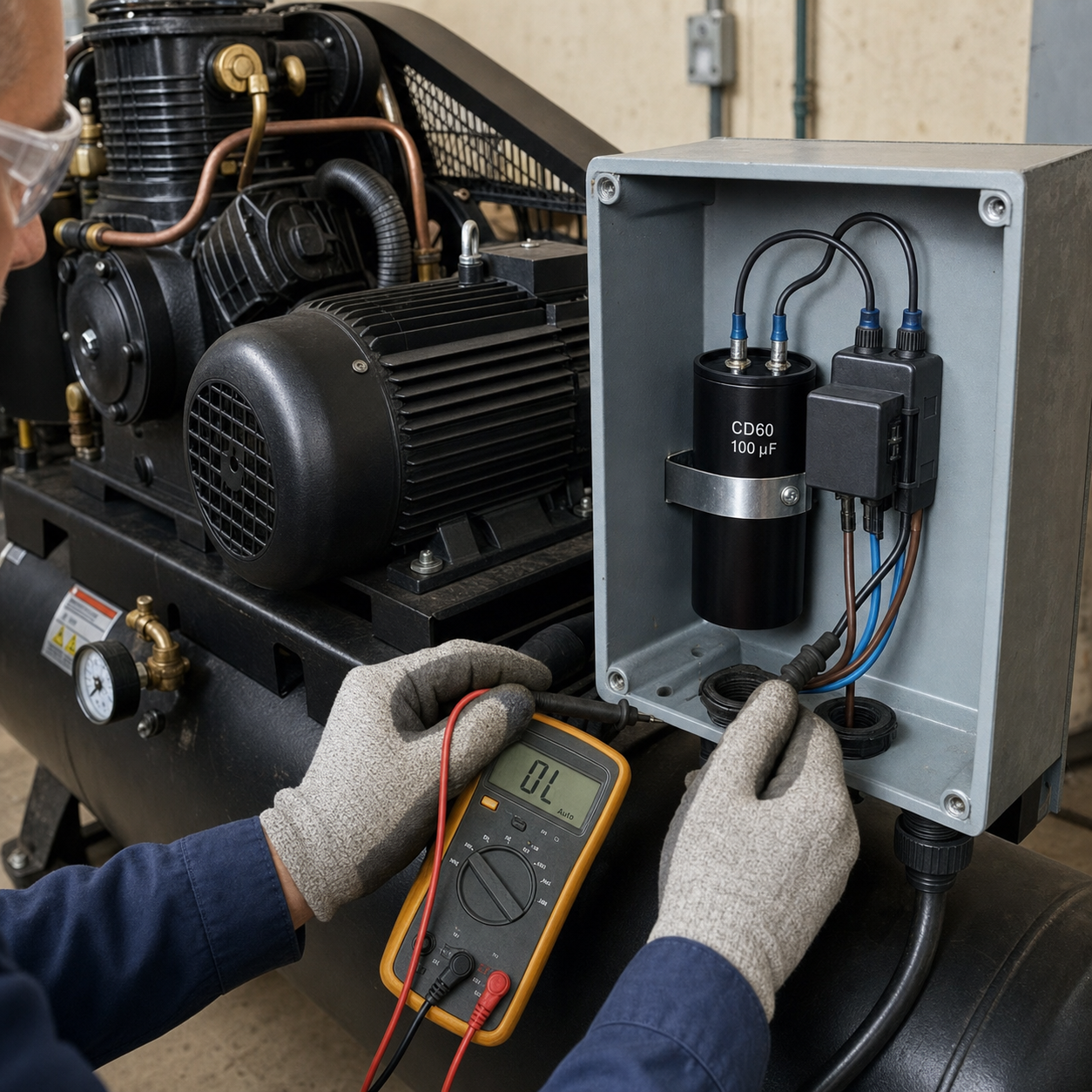

• Khởi động động cơ một pha của máy nén khí và máy bơm.
• Hỗ trợ mô-men mở máy cho máy giặt, máy sấy và thiết bị lạnh.
• Mạch đề cho quạt công suất lớn, máy xay và một số máy công cụ.
• Thay tụ khởi động cũ cùng thông số sau khi kiểm tra relay hoặc công tắc ly tâm.

Cách chọn đúng tụ CD60 100µF

1. Chụp rõ nhãn tụ cũ: cần thấy CD60, điện dung, điện áp, dung sai, tần số và chu kỳ làm việc.
2. Đối chiếu tài liệu motor: ưu tiên giá trị do nhà sản xuất motor quy định.
3. Kiểm tra kiểu đầu nối: hai dây, chân cắm nhanh hay cọc bắt vít; đo cả chiều dài dây.
4. Đo không gian lắp: đường kính thân, chiều cao và vị trí đai giữ.
5. Kiểm tra mạch ngắt tụ: relay/công tắc ly tâm hỏng có thể làm tụ mới tiếp tục hỏng.
6. Không chọn theo hình dáng: hai tụ trông giống nhau có thể khác điện áp và chế độ làm việc.

Hướng dẫn kiểm tra và lắp an toàn

Ngắt nguồn, khóa nguồn nếu có và chờ tụ xả trước khi thao tác. Xác minh hết điện áp bằng đồng hồ đo; sử dụng điện trở xả phù hợp theo quy trình kỹ thuật, không chập trực tiếp hai đầu tụ. Ghi lại sơ đồ dây trước khi tháo. Cố định tụ bằng đai giữ, tránh gần nguồn nhiệt, cạnh sắc, hơi dầu hoặc vị trí rung mạnh.

Khi đo điện dung, tháo ít nhất một đầu dây khỏi mạch. Tụ 100µF chỉ được chấp nhận nếu kết quả nằm trong dung sai ghi trên nhãn. Không dùng tụ có thân phồng, nứt, rò điện dịch, đầu nối cháy hoặc đo cách điện không đạt. Sau khi thay, kiểm tra dòng khởi động, thời gian tách tụ, tiếng ồn và nhiệt độ motor.

Để nhận đúng phiên bản, vui lòng liên hệ Ánh Dương Vina kèm ảnh nhãn tụ cũ, điện áp, kích thước thân, kiểu đầu nối và model động cơ.

Câu hỏi thường gặp về CD60 100µF

CD60 100µF dùng điện áp bao nhiêu?

Không thể xác định chỉ từ mã CD60 và điện dung 100µF. Phải đọc điện áp định mức trên nhãn tụ cũ hoặc tài liệu của động cơ.

Có thể thay tụ 100µF bằng 120µF không?

Không nên tự thay đổi. Điện dung sai có thể làm dòng khởi động, mô-men và nhiệt độ cuộn dây bất thường. Chỉ thay khi nhà sản xuất motor cho phép.

Tụ CD60 có phân cực không?

Đây là tụ khởi động dùng cho mạch AC, đấu theo hai đầu mạch chứ không theo cực dương/âm như tụ điện phân DC. Tuy vậy vẫn phải tuân thủ sơ đồ motor.

CD60 có dùng làm tụ chạy liên tục được không?

Thông thường không. CD60 là tụ đề làm việc gián đoạn và phải được ngắt khỏi mạch sau khi motor khởi động.

Tại sao tụ mới thay vẫn nhanh hỏng?

Có thể do sai điện áp, sai điện dung, relay/công tắc ly tâm không ngắt, motor kẹt tải, nguồn bất thường, nhiệt cao hoặc chu kỳ khởi động quá dày.

KISSINU có phải thương hiệu đã xác minh không?

Tên KISSINU được ghi trong PO nhưng chưa có catalogue đối chiếu đủ tin cậy. Cần xác minh bằng ảnh tem và nguồn cung cấp trước khi gắn thuộc tính thương hiệu.

Nguồn kỹ thuật tham khảo: tài liệu dòng tụ khởi động CD60 của DINGFENG. Thông số sản phẩm giao phải theo nhãn thực tế.
