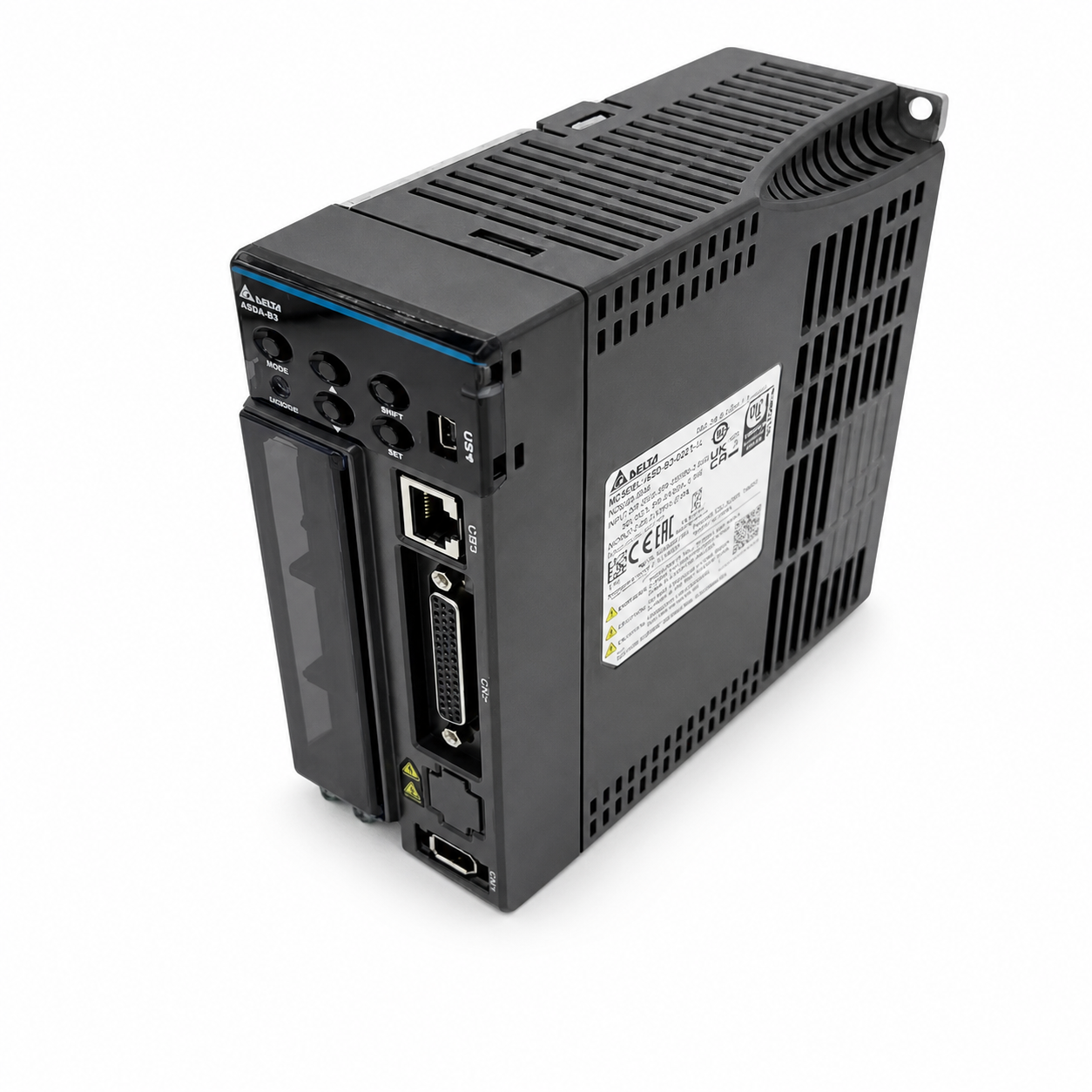

Servo Drive Delta ASD-B3-0221-L 200W 220VAC

Giới thiệu servo drive Delta ASD-B3-0221-L

Delta ASD-B3-0221-L là bộ điều khiển servo AC công suất 200 W thuộc dòng ASDA-B3, dùng cho điều khiển vị trí, tốc độ và mô-men trong máy tự động. Model hậu tố -L hỗ trợ ngõ vào xung PT, chế độ PR, điều khiển điện áp analog và truyền thông RS-485.

Mã quản lý trong PO là SP-033166. Đây là servo drive, không bao gồm động cơ, cáp động lực, cáp encoder hoặc điện trở hãm ngoài nếu PO không ghi riêng.

Thông số kỹ thuật chính

Đặc điểm nổi bật của ASDA-B3

• Encoder 24 bit cho độ phân giải phản hồi cao khi dùng đúng động cơ và cáp tương thích.
• Băng thông vòng tốc độ cao, hỗ trợ máy cần đáp ứng nhanh và thời gian ổn định ngắn.
• Tích hợp auto-tuning và các chức năng triệt rung để hỗ trợ hiệu chỉnh cơ cấu.
• Chế độ PR cho phép lưu điểm/chương trình vị trí nội; RS-485 dùng kết nối điều khiển hoặc giám sát.
• Kiểu L phù hợp hệ thống điều khiển xung hoặc analog thông dụng.

Ứng dụng

• Băng tải định vị, bàn xoay và cơ cấu cấp phôi.
• Máy đóng gói, dán nhãn, cắt và lắp ráp tự động.
• Trục vít me, cơ cấu gắp đặt và máy kiểm tra.
• Cải tạo hệ servo khi cần thay đúng driver B3 200 W.

Cách chọn động cơ và phụ kiện

1. Đối chiếu chính xác model drive ASD-B3-0221-L và model động cơ ASDA-B3 200 W trong bảng ghép cặp của Delta.
2. Chọn đúng cáp động lực và cáp encoder theo loại đầu nối, chiều dài và motor có/không phanh.
3. Xác nhận nguồn cấp một pha/ba pha, MCB, contactor, lọc nhiễu và điện trở hãm theo sơ đồ của manual.
4. Không thay hậu tố L bằng E/M/F hoặc B3A nếu chưa kiểm tra phương thức truyền thông và chân đấu dây.

Hướng dẫn lắp đặt và chạy thử

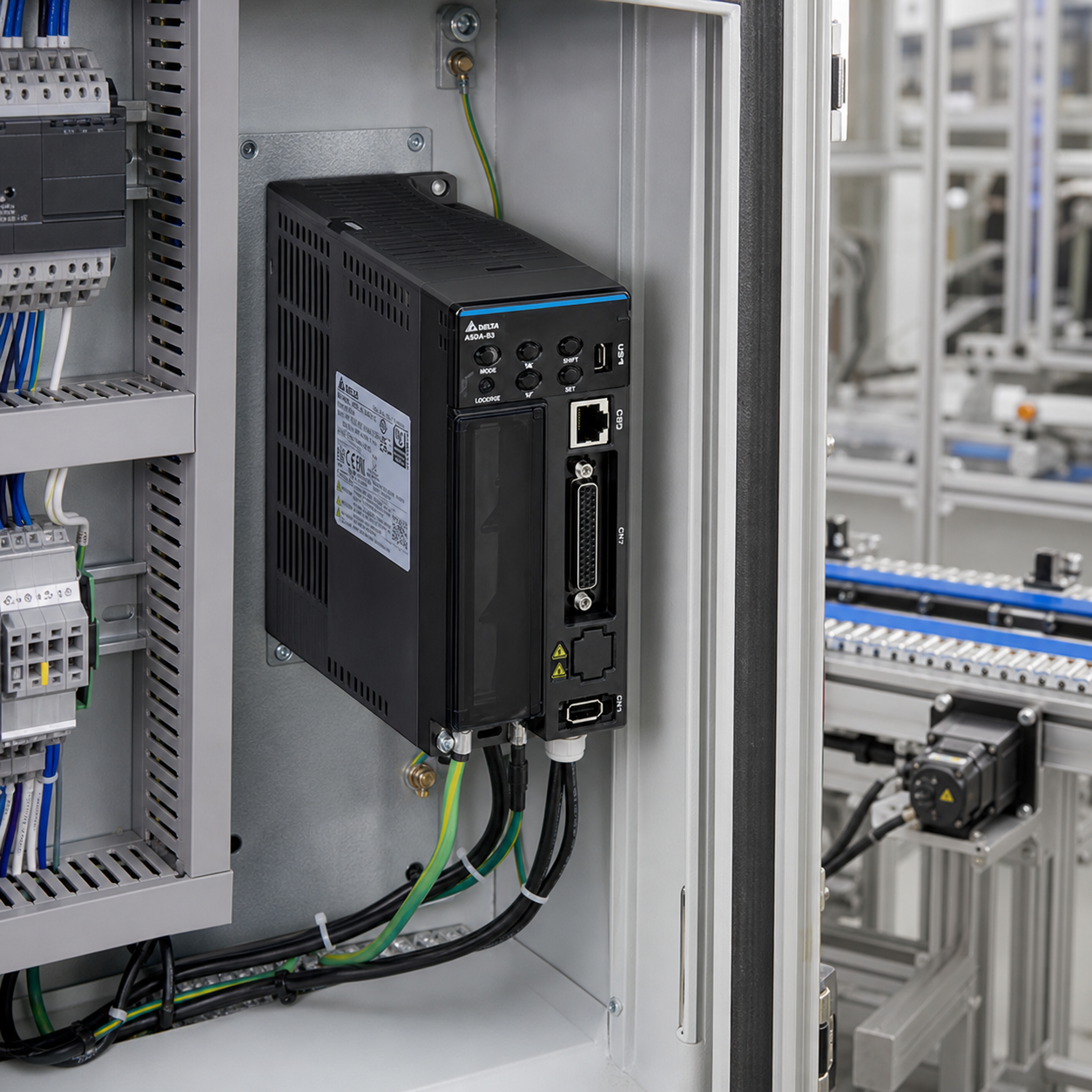

1. Lắp đứng trong tủ điện, chừa khoảng thông gió theo manual và không che khe tản nhiệt.
2. Nối PE bảo vệ trước, sau đó đấu nguồn, động cơ, encoder và tín hiệu điều khiển theo đúng CN/terminal.
3. Cài ASDA-Soft, kiểm tra model động cơ, chiều quay và giới hạn hành trình.
4. Chạy JOG ở tốc độ thấp, kiểm tra báo lỗi, dòng, rung và cơ cấu trước khi auto-tuning.
5. Sao lưu toàn bộ tham số sau khi nghiệm thu.

Lưu ý an toàn

Servo drive có mạch DC bus điện áp cao. Phải ngắt nguồn, chờ thời gian xả điện theo nhãn/manual và kiểm tra đèn CHARGE trước khi thao tác. Không cắm/rút cáp động cơ hoặc encoder khi đang cấp điện. Model ASD-B3-0221-L không nên được mô tả có EtherCAT hoặc STO nếu chưa chuyển sang biến thể hỗ trợ tương ứng.

Câu hỏi thường gặp

ASD-B3-0221-L công suất bao nhiêu?

Model này dùng cho hệ servo 200 W, thuộc cấp điện áp 200–230 VAC.

Hậu tố L có EtherCAT không?

Không. B3-L là loại điều khiển xung/analog, PR và RS-485; EtherCAT dùng biến thể khác.

Drive có đi kèm động cơ và cáp không?

Không mặc định. Cần đặt đúng motor, cáp động lực, cáp encoder và cáp phanh nếu động cơ có phanh.

Có thay trực tiếp driver B2 200 W bằng B3 không?

Không nên thay trực tiếp chỉ theo công suất. Phải kiểm tra motor, encoder, chân cáp, thông số và sơ đồ điều khiển.

Xem thêm servo drive và thiết bị tự động hóa. Khi hỏi hàng, vui lòng gửi model động cơ, nguồn tủ và ảnh đầu cáp để xác nhận bộ tương thích.
