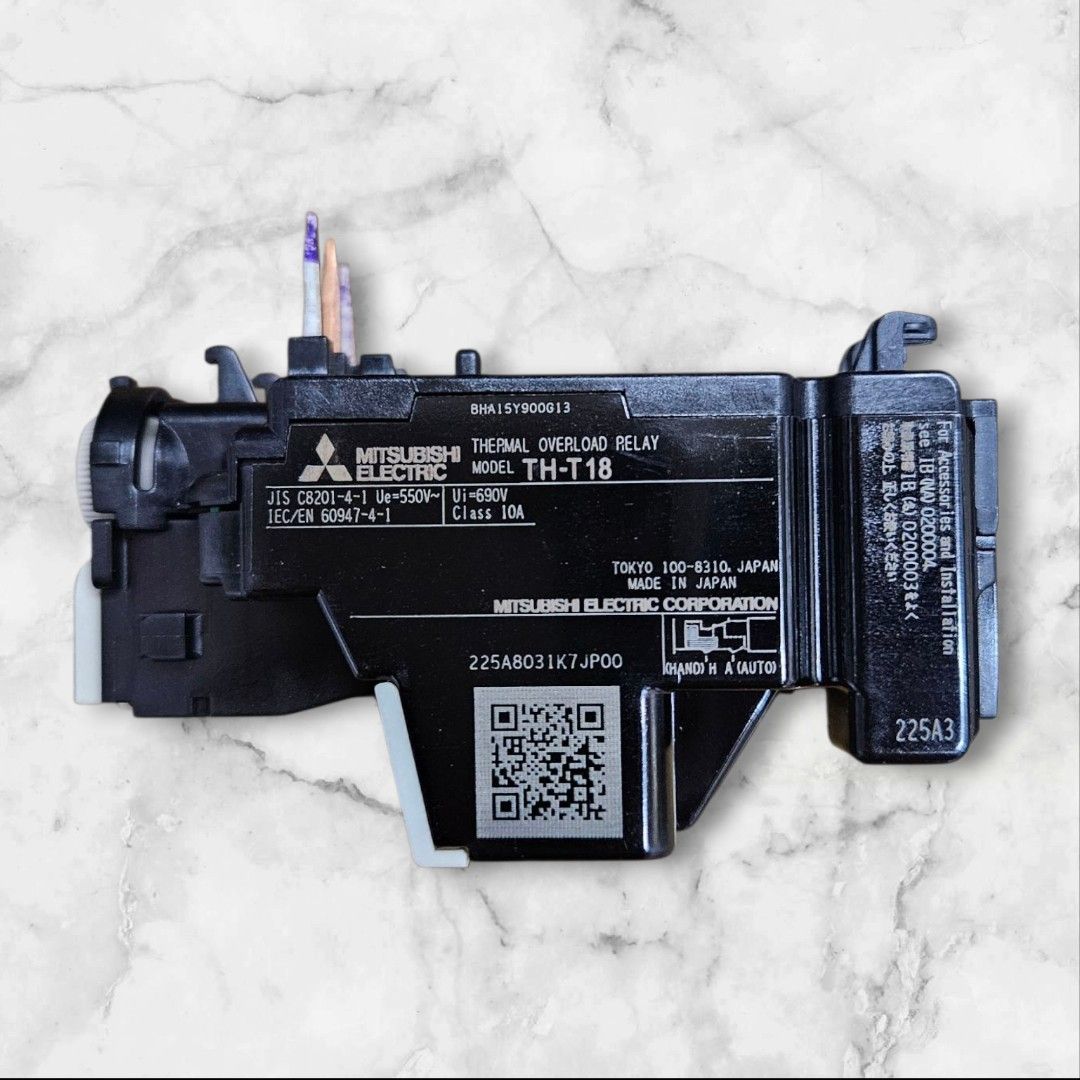

Relay Nhiệt Mitsubishi TH-T18 6,6A

Giới thiệu Relay Nhiệt Mitsubishi TH-T18 6,6A

Relay Nhiệt Mitsubishi TH-T18 6,6A là relay quá tải nhiệt ba phần tử, mức chỉnh danh nghĩa 6,6A, dùng bảo vệ động cơ trong mạch khởi động từ. Sản phẩm được xác định theo đúng model TH-T18, phù hợp cho kỹ sư thiết kế, đơn vị tích hợp hệ thống và bộ phận bảo trì cần tra cứu nhanh một mã linh kiện công nghiệp cụ thể.

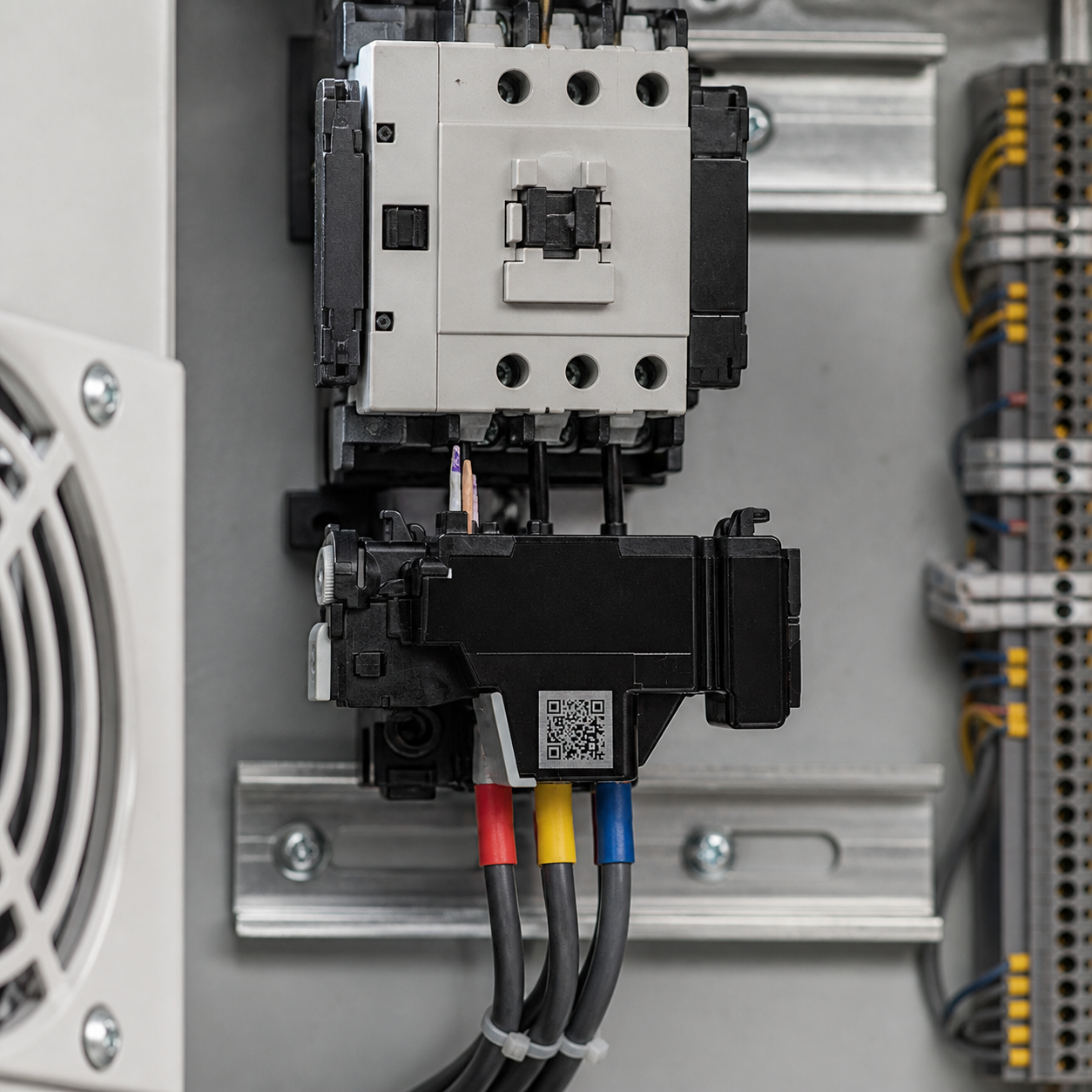

Trang này dùng ảnh sản phẩm đúng hình dáng làm ảnh đại diện và một ảnh ứng dụng riêng để minh họa bối cảnh lắp đặt. Ảnh ứng dụng có tính minh họa; việc lựa chọn cuối cùng phải dựa trên nhãn thiết bị, catalogue và điều kiện vận hành thực tế.

Thông số kỹ thuật đã xác minh

Lưu ý chọn cấu hình: Đặt dòng bảo vệ theo dòng định mức trên nhãn động cơ và bảo đảm giá trị nằm trong dải chỉnh 5,2–8A.

Ưu điểm của TH-T18

• Bảo vệ quá tải và mất cân bằng dòng kéo dài cho động cơ.
• Núm chỉnh cho phép đặt theo dòng nhãn động cơ.
• Có tiếp điểm NC ngắt coil và NO báo sự cố.
• Hỗ trợ chọn reset bằng tay hoặc tự động theo yêu cầu mạch.

Ứng dụng phù hợp

• Tủ khởi động trực tiếp động cơ.
• Bơm, quạt, băng tải và máy công nghiệp.
• Mạch contactor cần giám sát quá tải.

Relay nhiệt không thay thế bảo vệ ngắn mạch; cần phối hợp MCB, MCCB hoặc cầu chì theo thiết kế.

Cách chọn đúng model và phụ kiện

1. Đối chiếu đầy đủ model, số cực, dòng điện, điện áp và kiểu đấu nối trên bản vẽ điện hoặc danh mục vật tư.
2. Kiểm tra điều kiện môi trường, không gian lắp đặt, phương thức gá và tiết diện dây trước khi đặt hàng.
3. Với thiết bị đóng cắt hoặc relay, chọn đúng điện áp mạch điều khiển và phối hợp với thiết bị bảo vệ phía trước.
4. Không thay thế chéo chỉ dựa trên hình dáng; phải so sánh thông số, sơ đồ chân và kích thước lắp.
5. Gửi ảnh nhãn cũ hoặc bản vẽ cho Ánh Dương Vina nếu cần kiểm tra khả năng tương thích.

Hướng dẫn lắp đặt và sử dụng

Gắn relay đúng khung contactor, đấu tiếp điểm NC vào chuỗi coil, đặt núm dòng theo nhãn động cơ và kiểm tra chức năng test/reset trước khi chạy tải.

Ngắt và khóa nguồn trước khi thao tác, tuân thủ hướng dẫn của nhà sản xuất và quy trình an toàn tại nhà máy. Sau khi lắp, kiểm tra lại đầu nối, cơ cấu cơ khí và chức năng bảo vệ trước khi đưa hệ thống vào vận hành.

Sản phẩm liên quan

• Khởi động từ Mitsubishi tương thích
• Liên hệ kiểm tra dải relay nhiệt

Tham khảo thêm tại nguồn kỹ thuật của Mitsubishi Electric. Để nhận báo giá và kiểm tra thời gian giao hàng, vui lòng liên hệ Ánh Dương Vina.

Câu hỏi thường gặp

Relay TH-T18 6,6A dùng để làm gì?

Thiết bị giám sát dòng động cơ và tác động ngắt mạch điều khiển khi quá tải kéo dài.

Có thể đặt dòng cao hơn dòng nhãn động cơ không?

Không nên; cần cài theo hướng dẫn thiết kế và dòng định mức trên nhãn động cơ.

Relay nhiệt có bảo vệ ngắn mạch không?

Không. Phải phối hợp thêm thiết bị bảo vệ ngắn mạch.

Có chế độ reset tự động không?

Dòng TH-T hỗ trợ chuyển lựa chọn reset bằng tay hoặc tự động; cần cài phù hợp yêu cầu an toàn.
