Khởi Động Từ Mitsubishi S-T10 3 Cực

Giá: Liên hệ

Xuất kho:

Khởi Động Từ Mitsubishi S-T10 3 Cực. Khởi Động Từ Mitsubishi S-T10 3 Cực. Phải chỉ rõ điện áp cuộn hút, tiếp điểm phụ và công suất động cơ; model S-T10 không tự xác định điện áp coil. Giá và thời gian giao hàng vui lòng liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu Khởi Động Từ Mitsubishi S-T10 3 Cực

2 Thông số kỹ thuật đã xác minh

3 Ưu điểm của S-T10

4 Ứng dụng phù hợp

5 Cách chọn đúng model và phụ kiện

6 Hướng dẫn lắp đặt và sử dụng

7 Sản phẩm liên quan

8 Câu hỏi thường gặp

8.1 S-T10 có sẵn một điện áp cuộn hút cố định không?

8.2 S-T10 là contactor mấy cực?

8.3 Có cần relay nhiệt không?

8.4 Dòng AC-3 có giống ở mọi điện áp không?

Giới thiệu Khởi Động Từ Mitsubishi S-T10 3 Cực

Khởi Động Từ Mitsubishi S-T10 3 Cực là khởi động từ không đảo chiều ba cực thuộc dòng MS-T, dùng đóng cắt động cơ và tải công nghiệp. Sản phẩm được xác định theo đúng model S-T10, phù hợp cho kỹ sư thiết kế, đơn vị tích hợp hệ thống và bộ phận bảo trì cần tra cứu nhanh một mã linh kiện công nghiệp cụ thể.

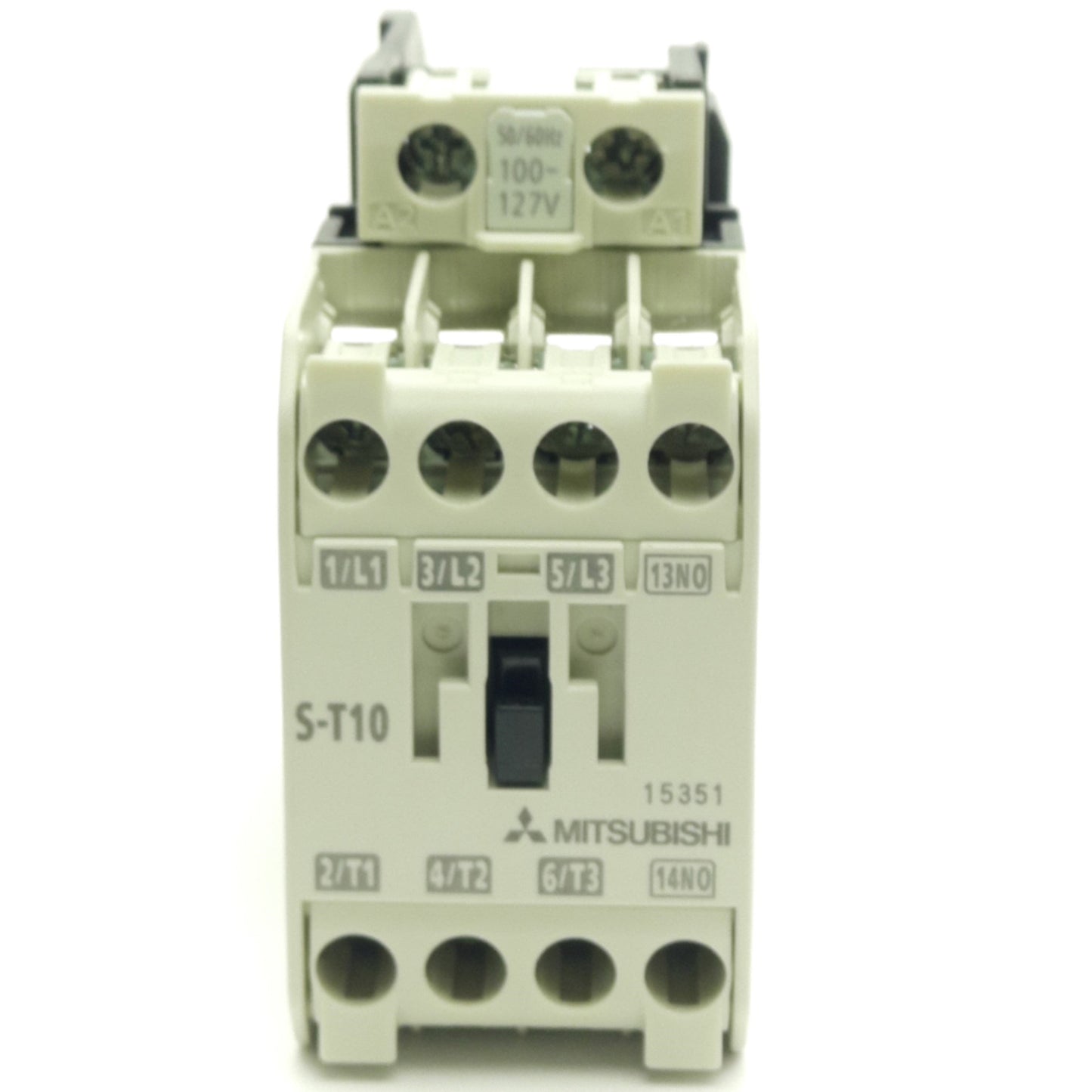

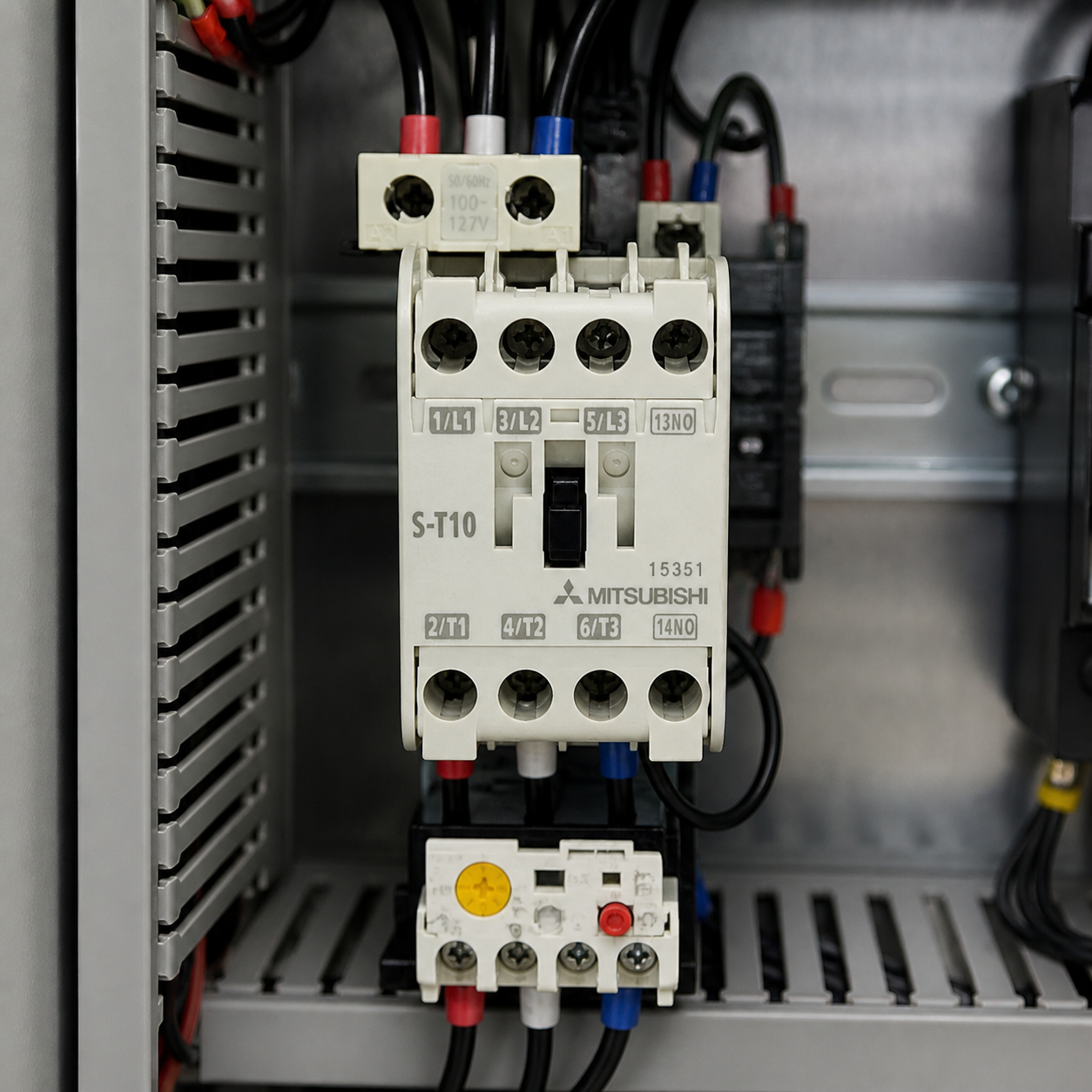

Trang này dùng ảnh sản phẩm đúng hình dáng làm ảnh đại diện và một ảnh ứng dụng riêng để minh họa bối cảnh lắp đặt. Ảnh ứng dụng có tính minh họa; việc lựa chọn cuối cùng phải dựa trên nhãn thiết bị, catalogue và điều kiện vận hành thực tế.

Thông số kỹ thuật đã xác minh

Model	S-T10
Loại	Khởi động từ không đảo chiều
Dòng AC-3 tham chiếu	11 A tại 220–240 VAC; 9 A tại 380–440 VAC
Tần số	50/60 Hz
Hãng	Mitsubishi Electric
Dòng nhiệt quy ước	20 A
Điện áp cách điện định mức	690 V
Tiếp điểm phụ tiêu chuẩn	1a
Điện áp cuộn hút	Chọn theo phiên bản đặt hàng
Số cực chính	3

Lưu ý chọn cấu hình: Phải chỉ rõ điện áp cuộn hút, tiếp điểm phụ và công suất động cơ; model S-T10 không tự xác định điện áp coil.

Ưu điểm của S-T10

Kích thước nhỏ cho tủ điều khiển mật độ cao.
Tiếp điểm phụ hỗ trợ tự giữ và liên động.
Dòng MS-T có phụ kiện và relay nhiệt đồng bộ.
Phù hợp đóng cắt động cơ theo cấp sử dụng AC-3.

Ứng dụng phù hợp

Tủ điều khiển động cơ.
Bơm, quạt, băng tải và máy sản xuất.
Mạch khởi động trực tiếp kết hợp relay nhiệt.

Cần phối hợp S-T10 với relay nhiệt có dải chỉnh phù hợp dòng định mức của động cơ.

Cách chọn đúng model và phụ kiện

Đối chiếu đầy đủ model, số cực, dòng điện, điện áp và kiểu đấu nối trên bản vẽ điện hoặc danh mục vật tư.
Kiểm tra điều kiện môi trường, không gian lắp đặt, phương thức gá và tiết diện dây trước khi đặt hàng.
Với thiết bị đóng cắt hoặc relay, chọn đúng điện áp mạch điều khiển và phối hợp với thiết bị bảo vệ phía trước.
Không thay thế chéo chỉ dựa trên hình dáng; phải so sánh thông số, sơ đồ chân và kích thước lắp.
Gửi ảnh nhãn cũ hoặc bản vẽ cho Ánh Dương Vina nếu cần kiểm tra khả năng tương thích.

Hướng dẫn lắp đặt và sử dụng

Gắn contactor chắc chắn, đấu L1-L2-L3 và T1-T2-T3 đúng sơ đồ, cấp coil qua mạch điều khiển và thử đóng nhả không tải trước khi nối động cơ.

Ngắt và khóa nguồn trước khi thao tác, tuân thủ hướng dẫn của nhà sản xuất và quy trình an toàn tại nhà máy. Sau khi lắp, kiểm tra lại đầu nối, cơ cấu cơ khí và chức năng bảo vệ trước khi đưa hệ thống vào vận hành.
