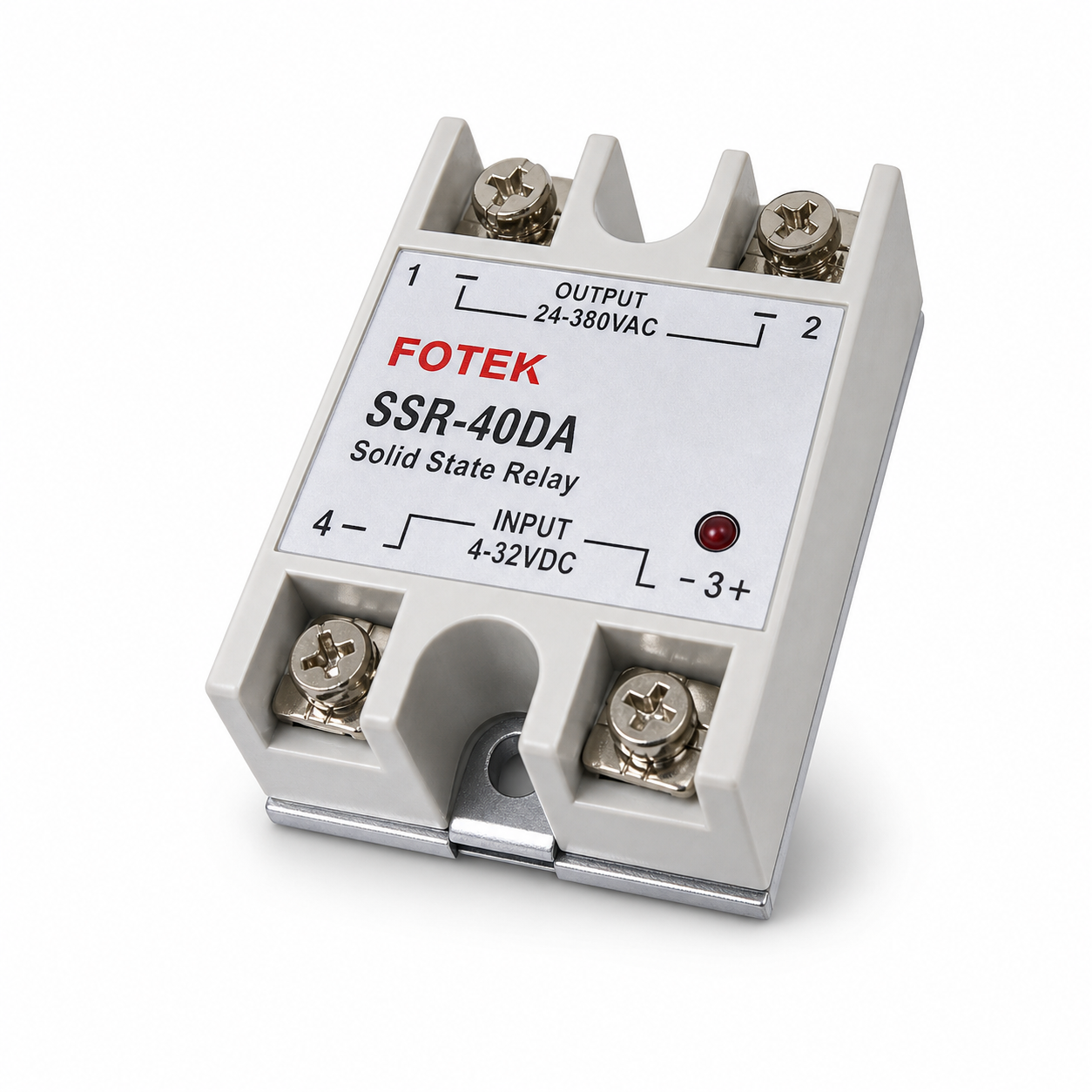

Relay Bán Dẫn FOTEK SSR-40DA 40A DC Sang AC

FOTEK SSR-40DA là relay bán dẫn một pha điều khiển DC sang tải AC. Sản phẩm nhận tín hiệu 4–32 VDC, đóng cắt tải 24–380 VAC theo phương pháp zero-cross và có dòng danh định 40 A.

Thông số FOTEK SSR-40DA

Ưu điểm nổi bật

• Đóng cắt không tiếp điểm, vận hành êm và không phát sinh hồ quang cơ khí.
• Tín hiệu điều khiển DC tương thích PLC, PID và nhiều bộ điều khiển.
• Zero-cross hỗ trợ giảm nhiễu khi đóng cắt tải AC phù hợp.
• Đèn LED giúp quan sát trạng thái tín hiệu điều khiển.
• Bốn đầu vít rõ ràng, thuận tiện lắp trong tủ điện.

Ứng dụng của SSR-40DA

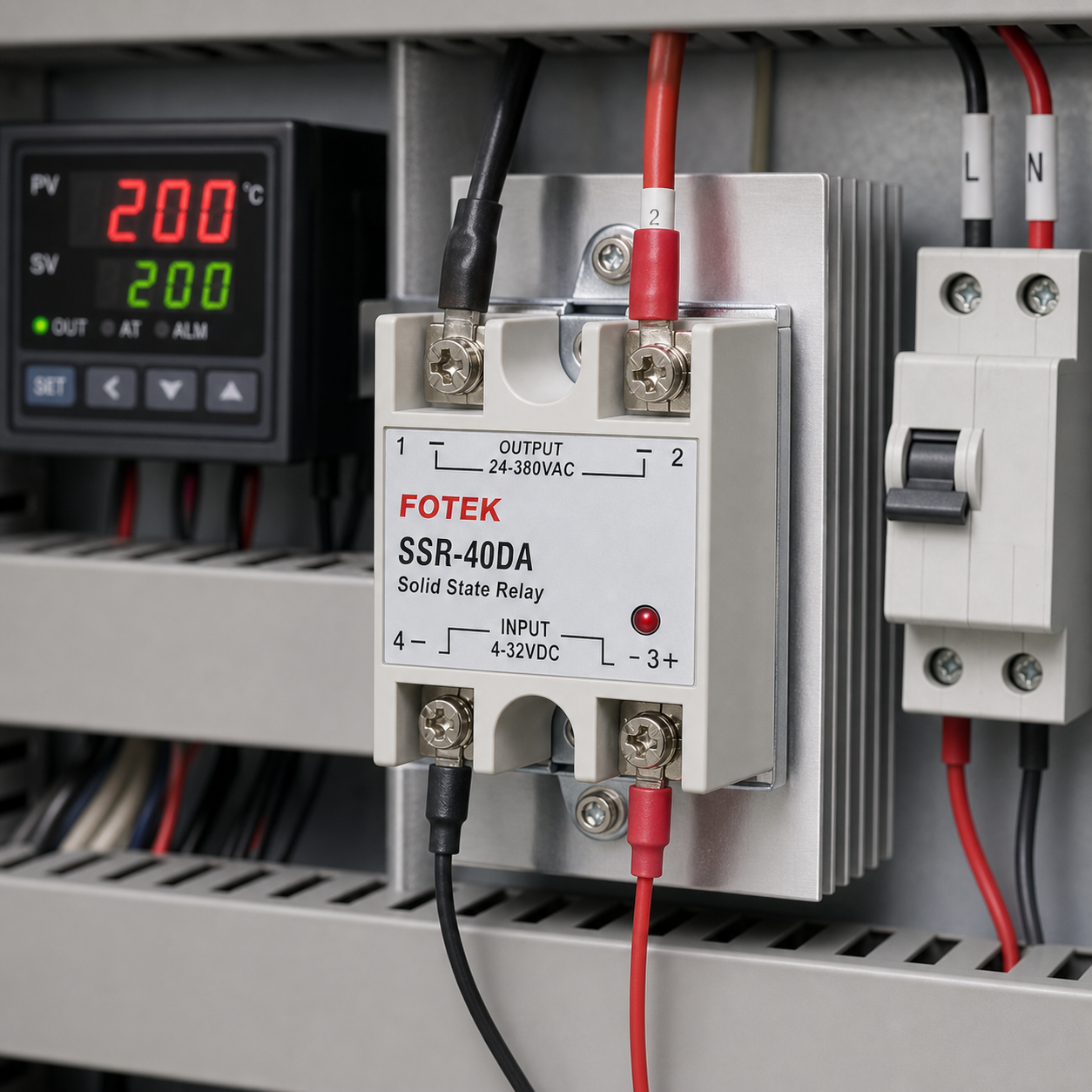

• Điều khiển điện trở gia nhiệt, lò sấy và máy ép nhiệt.
• Đóng cắt đèn và tải AC trong máy tự động.
• Điều khiển theo chu kỳ từ PID hoặc PLC.
• Thay relay cơ trong ứng dụng cần đóng cắt thường xuyên.

Hướng dẫn lắp đặt an toàn

1. Bắt mặt đáy relay lên tản nhiệt phẳng bằng keo tản nhiệt phù hợp.
2. Lắp cầu chì hoặc thiết bị bảo vệ nhánh tải theo thiết kế điện.
3. Đấu tải AC vào chân 1–2 và tín hiệu DC đúng cực tính vào chân 3+ và 4-.
4. Chọn tiết diện dây, đầu cos và mô-men siết phù hợp với dòng tải.
5. Chừa khoảng thông gió; đo nhiệt độ khi chạy thử để xác định mức tải an toàn.

Câu hỏi thường gặp

SSR-40DA dùng tín hiệu điều khiển nào?

Ngõ vào điều khiển là điện áp DC 4–32 V.

Relay đóng cắt tải loại nào?

Ngõ ra dùng cho tải AC trong dải 24–380 V AC.

SSR-40DA có cần tản nhiệt không?

Có. Khi đóng cắt tải công suất, relay cần được bắt chặt lên tản nhiệt phù hợp và bảo đảm lưu thông không khí.

Zero-cross có tác dụng gì?

Đóng cắt gần điểm điện áp AC đi qua zero giúp giảm nhiễu điện từ và ứng suất chuyển mạch với tải phù hợp.

Dòng 40 A có dùng liên tục được không?

40 A là dòng danh định của model; dòng sử dụng thực tế phải được giảm theo nhiệt độ môi trường, tản nhiệt, kiểu tải và điều kiện lắp đặt.
