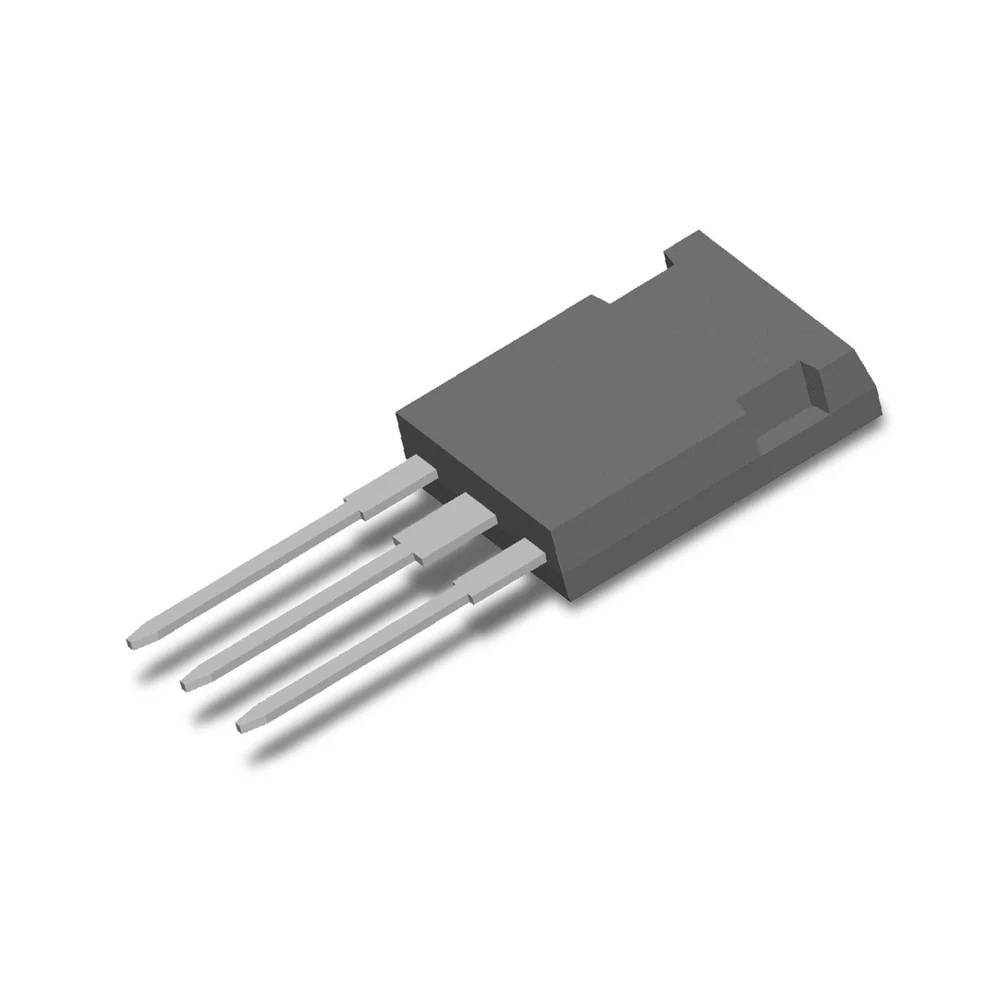

MOSFET công suất IXYS IXFX64N60P3 600V 64A PLUS247

Giới thiệu MOSFET IXFX64N60P3

IXFX64N60P3 là MOSFET công suất N-channel chế độ tăng cường, thuộc nền tảng Polar3 HiPerFET của IXYS, hiện nằm trong danh mục Littelfuse. Đây là linh kiện chuyển mạch điện áp cao dành cho các mạch cần phối hợp giữa điện áp chịu đựng 600V, dòng dẫn lớn và diode nội nhanh. Theo datasheet hãng, IXFX64N60P3 sử dụng vỏ PLUS247 ba chân; vì vậy khi tìm linh kiện thay thế cần kiểm tra cả mã đầy đủ và kiểu vỏ, không chỉ so sánh 600V/64A.

Mã này thường được quan tâm khi sửa nguồn công suất, bộ nghịch lưu, PFC, bộ sạc hoặc bộ điều khiển động cơ. Dòng 64A là giá trị công bố ở điều kiện nhiệt độ vỏ 25°C; dòng sử dụng thực tế còn phụ thuộc tản nhiệt, tần số đóng cắt, dạng xung, điện áp cổng và thiết kế mạch in.

Thông số kỹ thuật đã đối chiếu

Đặc điểm nổi bật

• Điện áp 600V phù hợp nhiều tầng công suất dùng bus DC cao.
• RDS(on) tối đa 100mΩ giúp kiểm soát tổn hao dẫn khi linh kiện được kích và tản nhiệt đúng.
• Diode nội phục hồi nhanh hỗ trợ các cấu trúc chuyển mạch cảm ứng.
• Vỏ PLUS247 tạo diện tích tiếp xúc tản nhiệt lớn, thích hợp lắp trên heatsink.
• Dòng Polar3 được hãng định hướng cho nguồn chuyển mạch, PFC, biến tần và truyền động.

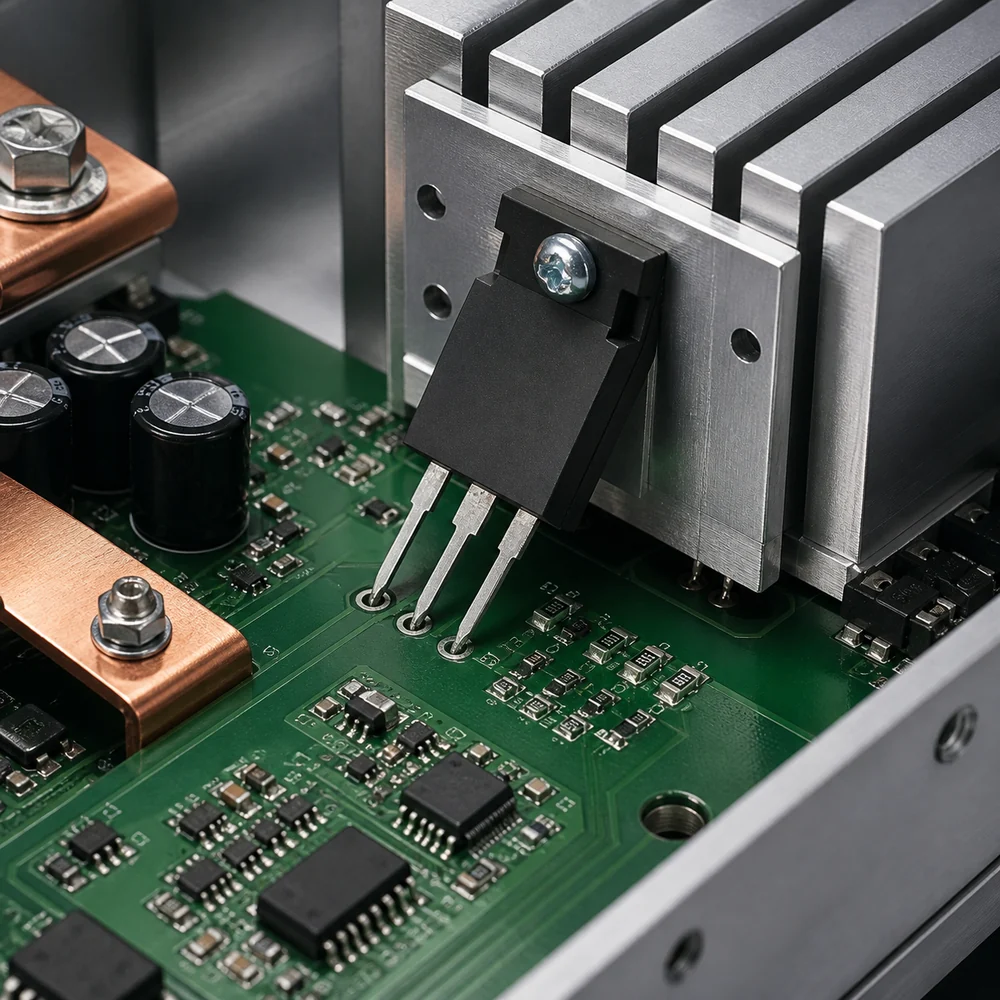

Ứng dụng của IXFX64N60P3

IXFX64N60P3 có thể được dùng trong nguồn công nghiệp cộng hưởng hoặc hard-switching, tầng PFC, bộ biến đổi DC-DC, biến tần năng lượng tái tạo, bộ sạc xe điện, robot và servo drive. Trong cùng PO còn có IXFK64N60P3 vỏ TO-264; hai mã có thông số điện chính gần nhau nhưng không nên thay chéo nếu chưa kiểm tra cơ khí, cách điện và khoảng cách chân.

Hướng dẫn chọn và lắp đặt

1. Đọc đúng toàn bộ ký hiệu IXFX64N60P3 trên linh kiện hoặc BOM.
2. Đối chiếu kiểu vỏ PLUS247, vị trí G-D-S và tab Drain.
3. Tính toán điện áp đỉnh, dòng RMS/xung và hệ số dự phòng theo điều kiện mạch thật.
4. Chọn tấm cách điện, keo tản nhiệt và lực ép phù hợp; không dùng vỏ như điểm chịu lực.
5. Kiểm tra điện áp gate, dead-time, ringing và nhiệt độ vỏ sau khi thay.
6. Xả tụ bus và thực hiện quy trình chống tĩnh điện trước khi thao tác.

So sánh nhanh IXFX và IXFK

IXFX64N60P3 dùng vỏ PLUS247, còn IXFK64N60P3 dùng TO-264. Cùng điện áp 600V và dòng danh định 64A nhưng hình dạng, phương án bắt tản nhiệt và kích thước cơ khí khác nhau. Khi thay thế, ưu tiên đúng hậu tố vỏ, sau đó mới đánh giá các thông số động và nhiệt.

Câu hỏi thường gặp

IXFX64N60P3 là IGBT hay MOSFET?

Đây là MOSFET công suất N-channel Polar3 HiPerFET, không phải IGBT.

Dòng 64A có dùng liên tục trong mọi thiết bị không?

Không. 64A được công bố tại nhiệt độ vỏ 25°C; khả năng thực tế phụ thuộc tản nhiệt, nhiệt độ môi trường và chế độ chuyển mạch.

Có thể thay IXFX64N60P3 bằng IXFK64N60P3 không?

Chỉ cân nhắc sau khi đối chiếu vỏ PLUS247 với TO-264, chân, tản nhiệt, cách điện và các thông số động.

Thông tin hãng ở đâu?

Xem trang IXFX64N60P3 của Littelfuse và datasheet trước khi thiết kế hoặc thay thế.
