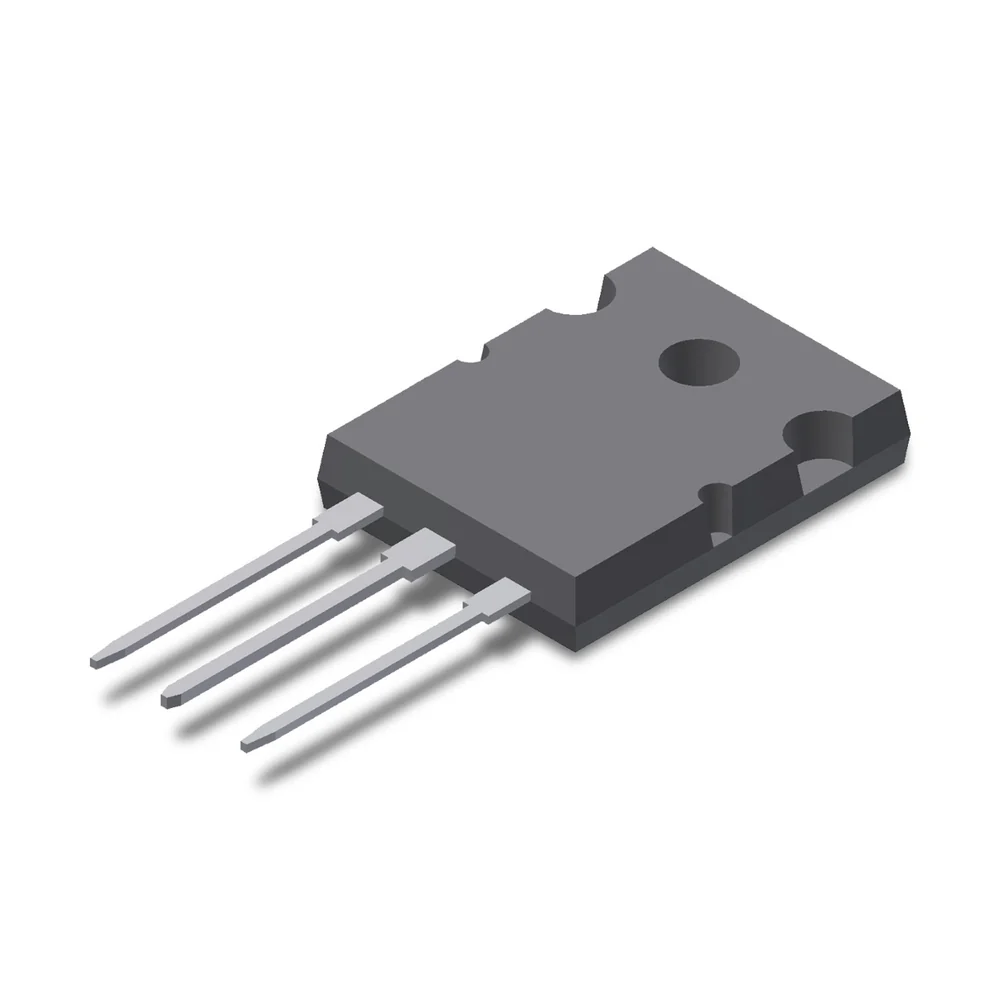

MOSFET công suất IXYS IXFK64N60P3 600V 64A TO-264

IXFK64N60P3 là gì?

IXFK64N60P3 là MOSFET công suất N-channel thuộc họ Polar3 HiPerFET của IXYS/Littelfuse. Linh kiện được thiết kế cho chuyển mạch điện áp cao và sử dụng vỏ TO-264 ba chân có bề mặt lắp tản nhiệt lớn. Mã đầy đủ IXFK64N60P3 phải được đối chiếu nguyên vẹn, bởi hậu tố vỏ ảnh hưởng trực tiếp đến kích thước, cách bắt vít, khoảng cách chân và phương án cách điện.

Thiết bị phù hợp với các ứng dụng nguồn công nghiệp, PFC, biến tần, bộ sạc, bộ biến đổi DC-DC và motor drive. Giá trị dòng 64A là thông số tại nhiệt độ vỏ 25°C; thiết kế thực tế phải được giảm định mức theo nhiệt trở, nhiệt độ, duty cycle và điều kiện làm mát.

Bảng thông số kỹ thuật

Lợi ích trong mạch công suất

• Điện áp 600V cho phép dùng trong nhiều kiến trúc bus DC cao.
• RDS(on) tối đa 100mΩ hỗ trợ giảm tổn hao dẫn khi điều khiển gate đúng.
• Diode nội nhanh, có khả năng avalanche theo datasheet.
• TO-264 thuận tiện ép sát heatsink với miếng cách điện thích hợp.
• Dải ứng dụng rộng từ nguồn, PFC đến truyền động và năng lượng tái tạo.

Ứng dụng đề xuất

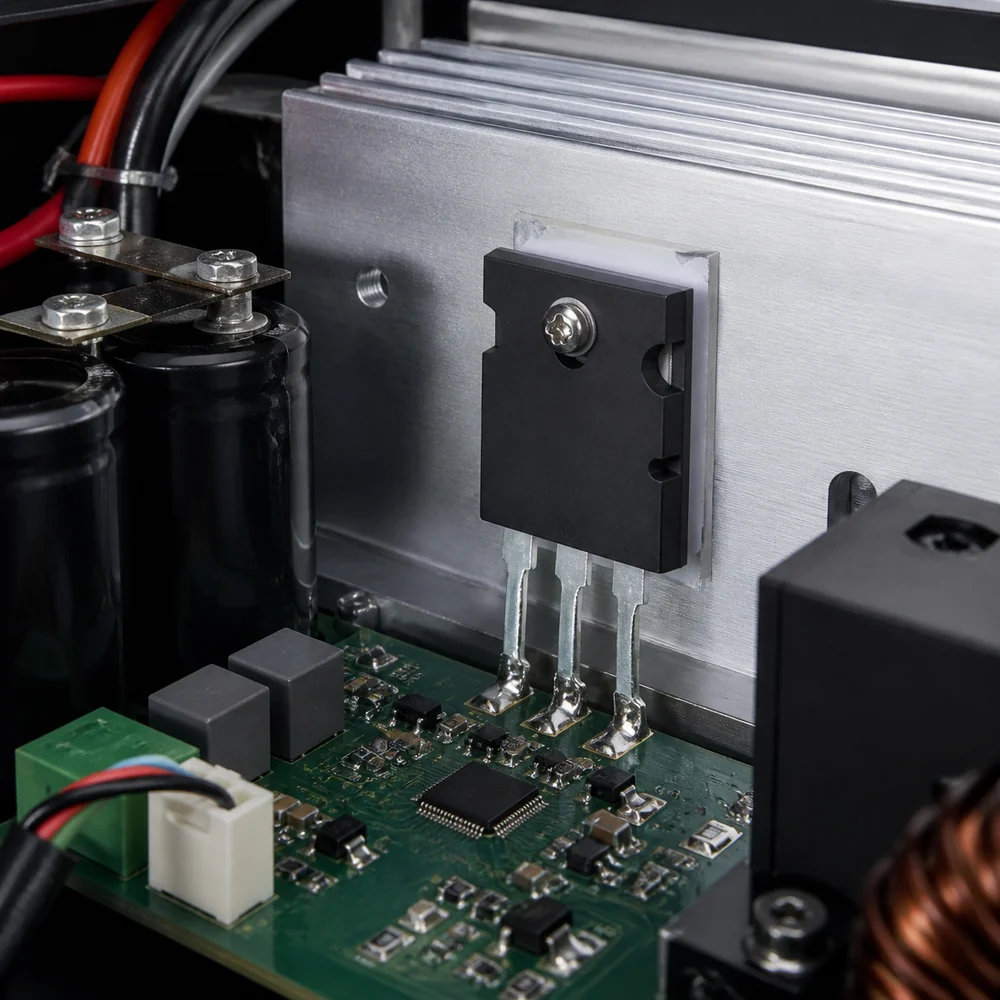

IXFK64N60P3 thường xuất hiện trong nguồn chuyển mạch và nguồn cộng hưởng, PFC chủ động, bộ sạc công suất, biến tần DC-AC, bộ biến đổi DC-DC, điều khiển động cơ, robot và servo. Nếu thiết kế yêu cầu vỏ PLUS247, tham khảo MOSFET IXFX64N60P3 thay vì chọn theo mỗi thông số điện.

Cách chọn linh kiện thay thế

1. Xác minh 600V chỉ là mức VDSS; cần chừa biên cho xung quá áp.
2. So sánh RDS(on), gate charge, diode nội, trr và điều kiện thử.
3. Kiểm tra đúng TO-264, thứ tự G-D-S và tab Drain.
4. Đánh giá driver gate về điện áp, dòng kích, điện trở gate và dead-time.
5. Kiểm tra tản nhiệt, miếng cách điện và khoảng cách creepage/clearance.
6. Đo dạng sóng bằng thiết bị phù hợp trước khi chạy tải đầy.

Lưu ý an toàn khi sửa chữa

Mạch 600V có thể tích trữ năng lượng nguy hiểm. Chỉ thao tác khi đã cô lập nguồn, xả tụ bus, xác nhận điện áp bằng thiết bị đo phù hợp và áp dụng chống tĩnh điện. Không kết luận linh kiện hỏng chỉ bằng phép đo điện trở đơn giản khi vẫn còn linh kiện song song trong mạch.

Câu hỏi thường gặp

IXFK64N60P3 thuộc loại linh kiện nào?

Đây là MOSFET công suất N-channel Polar3 HiPerFET, không phải IGBT.

TO-264 có giống PLUS247 không?

Không hoàn toàn. Hai kiểu vỏ khác cơ khí và phương án lắp; phải đối chiếu bản vẽ trước khi thay.

64A là dòng làm việc bảo đảm trong mọi điều kiện?

Không. Thông số 64A được nêu tại TC = 25°C; thiết kế phải tính giới hạn nhiệt và chế độ xung thực tế.

Nguồn thông số chính thức ở đâu?

Tham khảo trang IXFK64N60P3 của Littelfuse và datasheet đi kèm.
