Kẹp Đẩy Kéo Clamptek CH-31501 Lực Giữ 200 kg

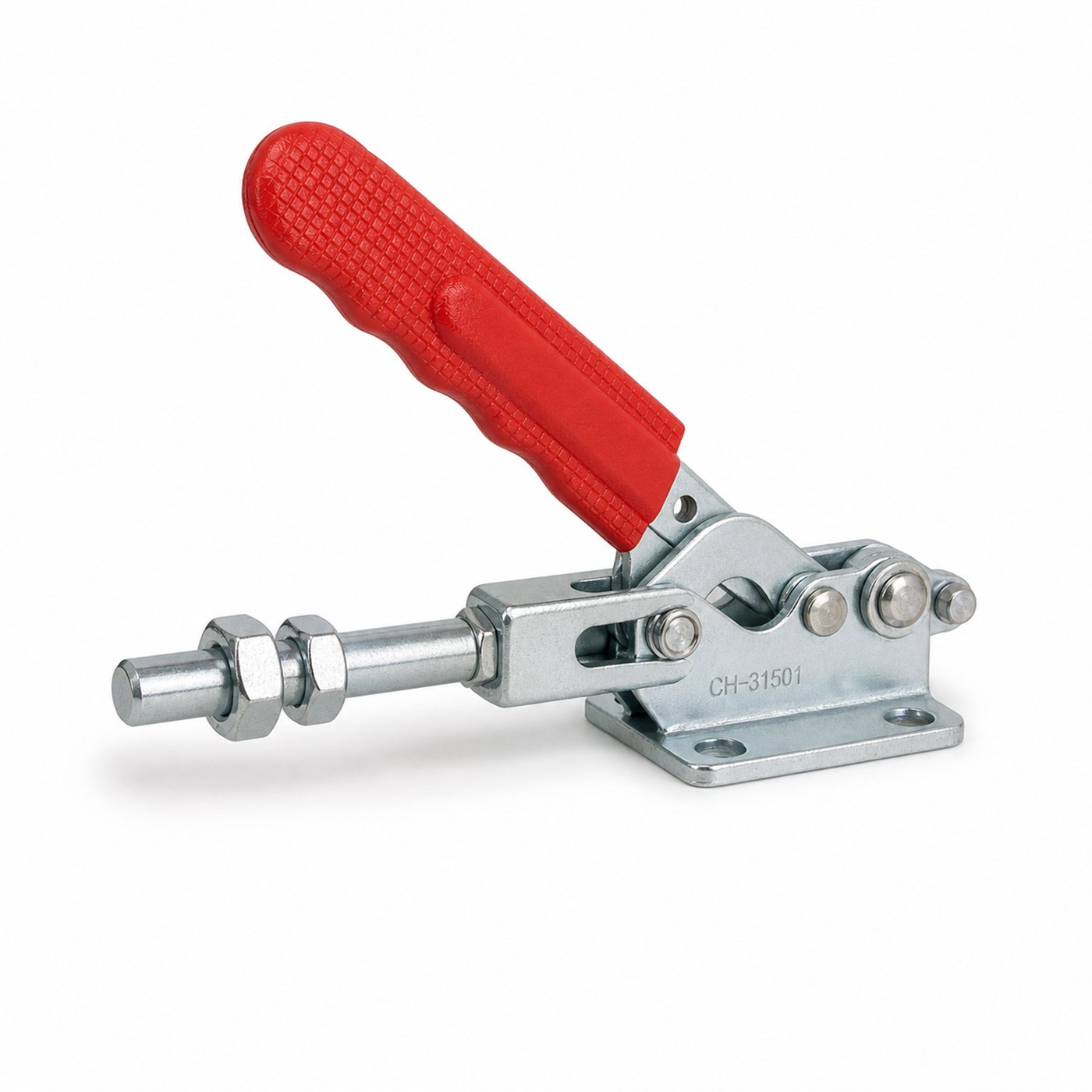

Kẹp đẩy kéo Clamptek CH-31501 là kẹp toggle chuyển động thẳng, dùng ty đẩy để giữ chi tiết theo phương ngang. Cơ cấu khóa vượt tâm giúp thao tác nhanh, giữ ổn định và phù hợp với đồ gá hàn, lắp ráp, gia công cùng kiểm tra.

Thông số kỹ thuật Clamptek CH-31501

Ưu điểm

• Đẩy hoặc kéo chi tiết nhanh theo đường thẳng.
• Lực giữ 200 kg phù hợp nhiều đồ gá cơ khí.
• Hành trình 30 mm hỗ trợ bù sai lệch vị trí gá đặt.
• Đế bích giúp bắt chắc vào bàn gá hoặc khung máy.
• Ty ren M10 thuận tiện lắp đầu tỳ theo ứng dụng.

Ứng dụng

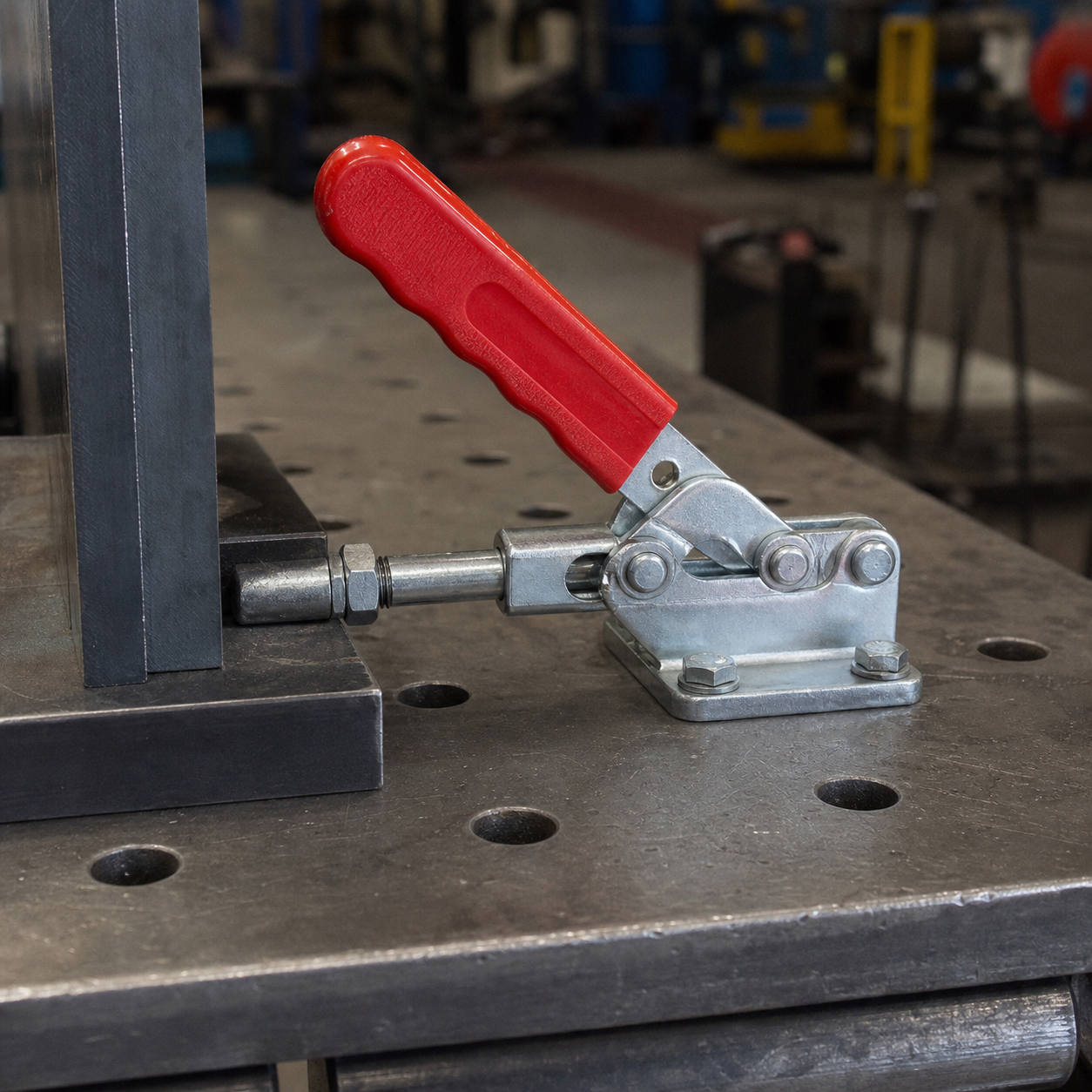

CH-31501 phù hợp đồ gá hàn, gá lắp, giữ phôi trên máy, chặn định vị, kiểm tra kích thước và các cơ cấu cần lực đẩy hoặc kéo ngang lặp lại.

Hướng dẫn chọn và lắp

1. Đối chiếu lực giữ yêu cầu với mức 200 kg và hệ số an toàn.
2. Kiểm tra hành trình làm việc cần thiết trong giới hạn 30 mm.
3. Căn đồng trục giữa ty đẩy và điểm tỳ để tránh tải lệch.
4. Bắt đủ bu lông đế, khóa chặt các đai ốc điều chỉnh trên ty M10.

Câu hỏi thường gặp

CH-31501 có lực giữ bao nhiêu?

Lực giữ danh định là 200 kg.

Hành trình ty của CH-31501 là bao nhiêu?

Ty đẩy có hành trình 30 mm.

Tay cầm mở bao nhiêu độ?

Góc mở tay cầm của CH-31501 là 190°.

Kẹp này dùng theo hướng nào?

CH-31501 tạo chuyển động thẳng để đẩy hoặc kéo chi tiết theo phương ngang.

Liên hệ Ánh Dương Vina để nhận tư vấn và báo giá Clamptek CH-31501.
