Điện Trở Shunt FL-2 50A/75mV Đo Dòng DC

Giới thiệu điện trở shunt FL-2 50A/75mV

Điện trở shunt FL-2 50A/75mV là điện trở chuẩn có giá trị rất thấp, được mắc nối tiếp trong mạch một chiều để chuyển dòng điện lớn thành tín hiệu millivolt cho ampe kế hoặc bộ đo năng lượng. Khi dòng qua shunt đạt 50 A, điện áp giữa hai điểm lấy tín hiệu đạt 75 mV.

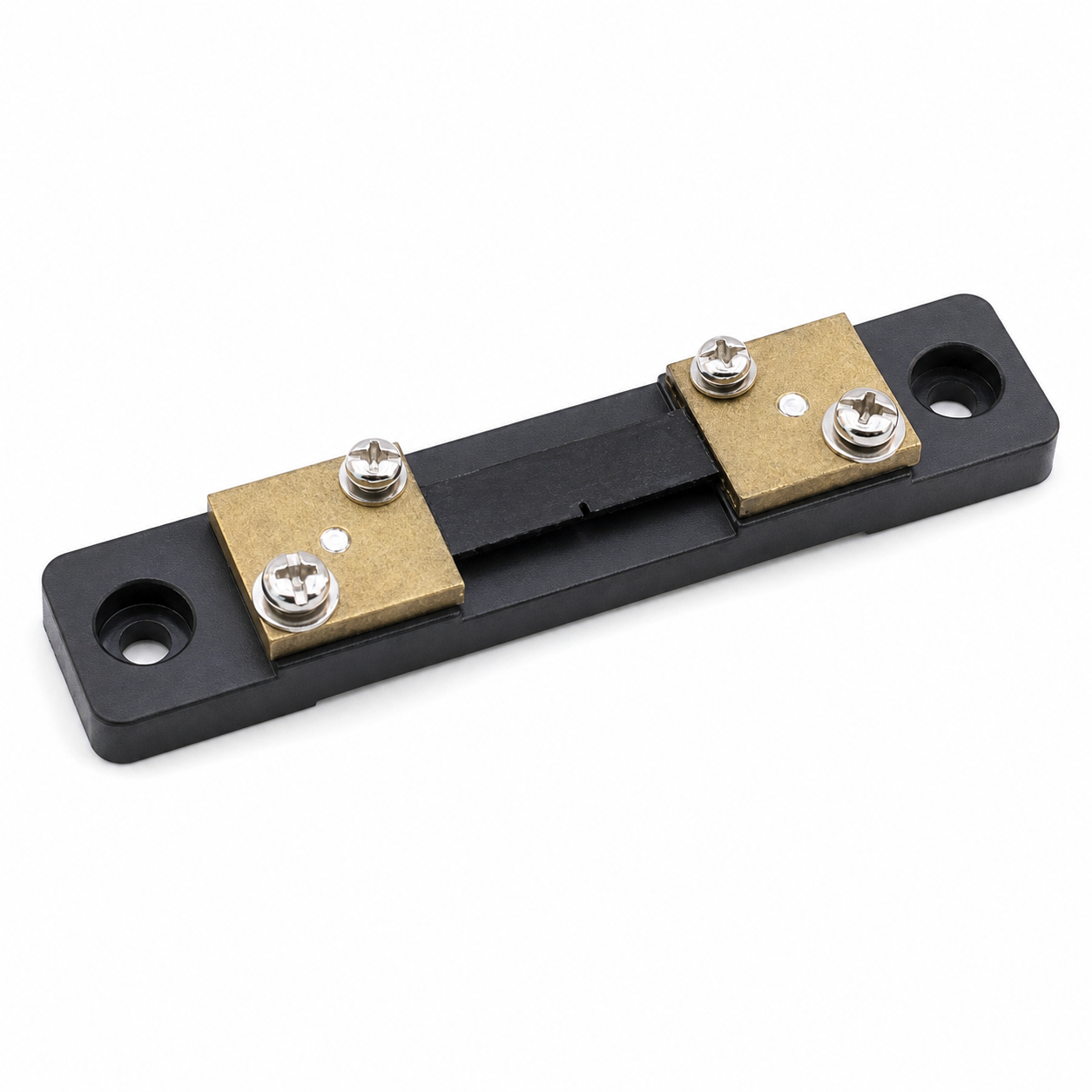

Mẫu FL-2 có đế cách điện dạng thanh, hai đầu dòng lớn và hai điểm lấy tín hiệu riêng. Cấu trúc bốn dây/Kelvin giúp giảm ảnh hưởng điện trở tiếp xúc của cáp dòng đến kết quả đo.

Thông số kỹ thuật FL-2 50A/75mV

Nguyên lý đo dòng DC bằng shunt 50A/75mV

Shunt tạo ra điện áp tỷ lệ tuyến tính với dòng điện theo định luật Ohm. Với định mức 50A/75mV, hệ số chuyển đổi lý tưởng là 1,5 mV/A. Bộ đo đọc điện áp millivolt rồi quy đổi thành giá trị dòng:

• 10 A tương ứng khoảng 15 mV.
• 25 A tương ứng khoảng 37,5 mV.
• 40 A tương ứng khoảng 60 mV.
• 50 A tương ứng 75 mV.

Điện trở và công suất trong bảng là giá trị tính từ định mức điện áp/dòng; đây là cách giải thích trực tiếp để người dùng chọn đúng thang đo, không thay thế quy trình hiệu chuẩn của hệ thống.

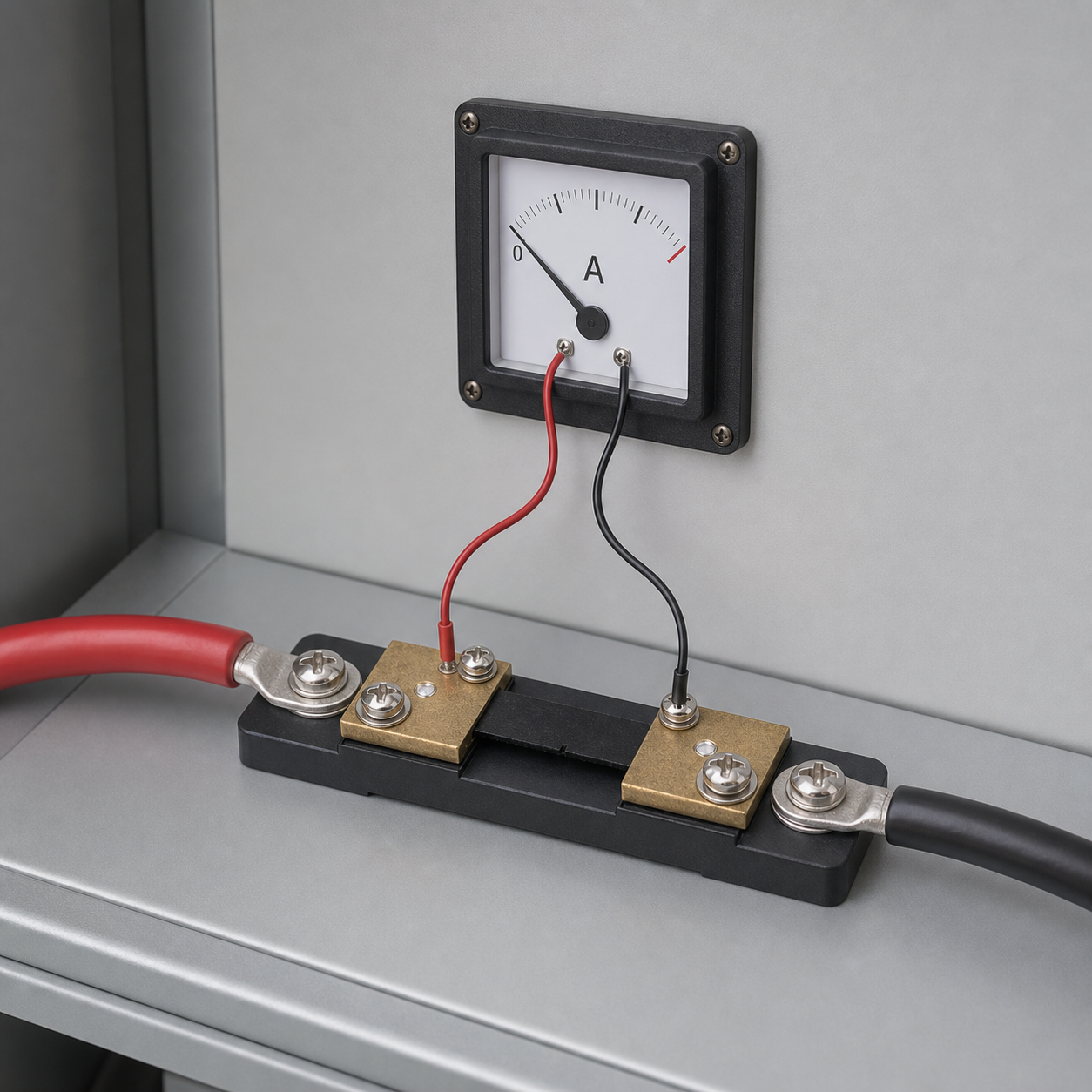

Cách đấu điện trở shunt FL-2 đúng

1. Ngắt hoàn toàn nguồn DC và xác định nhánh dòng cần đo.
2. Mắc shunt nối tiếp với tải bằng hai đầu cực dòng lớn; chọn tiết diện cáp và cos theo dòng làm việc của hệ thống.
3. Nối hai dây đo nhỏ từ hai vít sense riêng đến đầu vào 75 mV của ampe kế hoặc bộ giám sát.
4. Giữ dây sense tách khỏi đường dây công suất và đi thành cặp để giảm nhiễu.
5. Kiểm tra cực tính: nếu đồng hồ hiển thị âm, đảo hai dây sense theo hướng dẫn của bộ đo.
6. Sau khi siết cơ khí, đo thông mạch, kiểm tra chạm chập rồi mới cấp nguồn thử ở dòng thấp.

Vì sao phải dùng hai đầu sense riêng?

Cáp dòng lớn, cos và điểm siết đều có điện trở tiếp xúc. Nếu dây đo lấy tín hiệu không đúng vị trí, sụt áp trên các mối nối có thể bị cộng vào kết quả. Đấu Kelvin lấy điện áp trực tiếp trên phần tử shunt, nhờ đó ampe kế nhận đúng tín hiệu 0–75 mV mà không mang dòng tải qua dây đo nhỏ.

Ứng dụng của shunt dòng 50A

• Ampe kế DC gắn tủ và bộ hiển thị dòng điện.
• Giám sát bộ sạc ắc quy, ngân pin và nguồn dự phòng.
• Đo dòng trong hệ thống năng lượng mặt trời DC.
• Thiết bị thử nghiệm, nguồn DC công suất và bàn kiểm tra.
• Xe điện, máy công trình và hệ thống điều khiển dùng nguồn một chiều.

Cách chọn đúng shunt cho ampe kế

• Khớp dòng toàn thang: ampe kế 50 A nên dùng shunt 50 A khi bộ đo không cho phép cấu hình lại.
• Khớp điện áp tín hiệu: chọn đúng 75 mV; loại 50 mV sẽ cho tỷ lệ khác.
• Đúng loại dòng: mẫu này dùng cho mạch DC.
• Chừa dự phòng tải: nếu dòng làm việc thường xuyên sát hoặc vượt 50 A, nên chọn thang shunt lớn hơn và đồng hồ tương ứng.
• Kiểm tra vị trí lắp: bảo đảm đủ khoảng trống cho thân dài 120 mm, cos cáp và bán kính uốn dây.

Lưu ý lắp đặt an toàn

Shunt có sụt áp và phát nhiệt khi mang dòng lớn, vì vậy cần lắp trên bề mặt chắc, thông thoáng, tránh chạm vào phần dẫn điện và không che kín phần tử đo. Không cho dòng tải đi qua dây sense. Mô-men siết phải phù hợp với loại đầu cực và cos sử dụng; sau lần vận hành đầu tiên nên kiểm tra lại nhiệt độ và độ chắc của mối nối.

Xem thêm nhóm vật tư điện và thiết bị đo. Nếu cần chọn theo dòng tải hoặc ngõ vào đồng hồ, hãy gửi thông số bộ đo cho Ánh Dương để được đối chiếu.

Câu hỏi thường gặp về shunt 50A/75mV

Shunt 50A/75mV có điện trở bao nhiêu?

Điện trở danh nghĩa là 0,0015 Ω, tương đương 1,5 mΩ, tính từ 0,075 V chia cho 50 A.

Shunt tạo ra bao nhiêu mV khi dòng là 25 A?

Với quan hệ tuyến tính lý tưởng, 25 A tạo khoảng 37,5 mV.

Có thể dùng ampe kế 100A/75mV với shunt 50A/75mV không?

Nếu bộ đo không cho phép đổi thang, kết quả sẽ sai tỷ lệ. Shunt và thang hiển thị nên cùng 50A/75mV.

Hai dây nhỏ trên shunt dùng để làm gì?

Đó là dây sense lấy tín hiệu điện áp 0–75 mV cho bộ đo; chúng không được dùng để mang dòng tải.

Shunt 50A/75mV có đo dòng AC được không?

Mẫu này được sử dụng cho hệ thống DC. Đo AC cần giải pháp cảm biến hoặc biến dòng phù hợp với bộ đo.
