Contactor CHINT CJX2-12 Series 12A (CJX2-1210/CJX2-1201)
Contactor CHINT CJX2-12 Series dòng AC-3 12 A, 3 cực chính. Chọn CJX2-1210 (1NO) hoặc CJX2-1201 (1NC) và đúng điện áp cuộn hút; giá, cấu hình và tồn kho vui lòng liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu contactor CHINT CJX2-12 Series
Contactor CHINT CJX2-12 Series 12A là dòng khởi động từ xoay chiều ba cực dùng để đóng cắt từ xa và điều khiển động cơ. PO chỉ ghi CJX2-12 nên trang này được xây dựng theo dạng series, không tự gán một điện áp cuộn hút hay kiểu tiếp điểm phụ chưa được xác nhận.

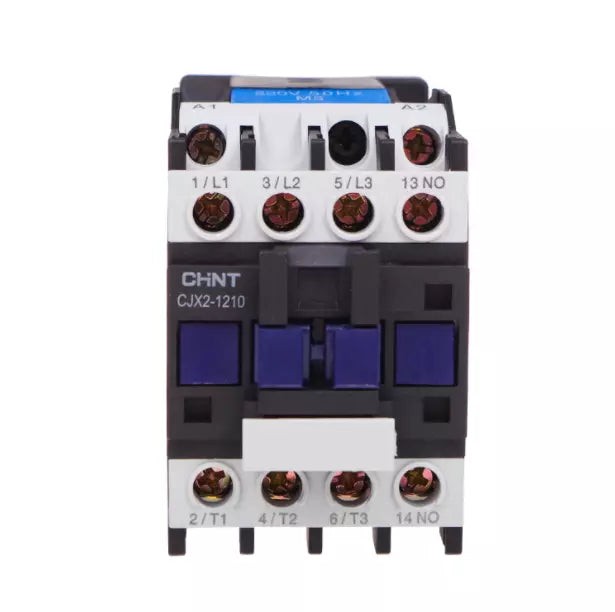

Trong khung 12 A, hai cấu hình thường gặp là CJX2-1210 (một tiếp điểm phụ thường mở) và CJX2-1201 (một tiếp điểm phụ thường đóng). Ảnh đại diện minh họa đúng cấu hình CJX2-1210 cuộn hút 220 VAC; người mua cần đối chiếu nhãn cuộn hút trước khi đặt hàng.
Cách đọc mã CJX2-1210 và CJX2-1201
| CJX2 | Dòng contactor xoay chiều |
|---|---|
| 12 | Dòng làm việc AC-3 12 A |
| 10 | 1 tiếp điểm phụ NO, 0 tiếp điểm phụ NC |
| 01 | 0 tiếp điểm phụ NO, 1 tiếp điểm phụ NC |
Thông số kỹ thuật đã đối chiếu
| Thương hiệu | CHINT |
|---|---|
| Series | CJX2-12 |
| Dòng làm việc AC-3 | 12 A |
| Tiếp điểm chính | 3P, 3 tiếp điểm thường mở |
| Tiếp điểm phụ | CJX2-1210: 1NO; CJX2-1201: 1NC |
| Điện áp cách điện định mức | 690 V |
| Tần số | 50/60 Hz |
| Tiêu chuẩn | IEC/EN 60947-4-1 |
| Lắp đặt | Ray DIN hoặc bắt vít trên panel theo cấu hình tủ |
Các điện áp cuộn hút trong catalog
Catalog CJX2 liệt kê các mức điện áp điều khiển AC gồm 24, 42, 48, 110, 220/230, 230, 240, 380/400, 400, 415, 440, 500 và 660 V tùy tần số và thị trường. Đây là danh sách tùy chọn của series, không phải cam kết mọi điện áp đều có sẵn. Khi hỏi hàng cần gửi ảnh nhãn cũ hoặc ghi rõ điện áp và tần số nguồn điều khiển.
Ứng dụng của contactor CJX2-12
- Đóng cắt động cơ ba pha từ xa.

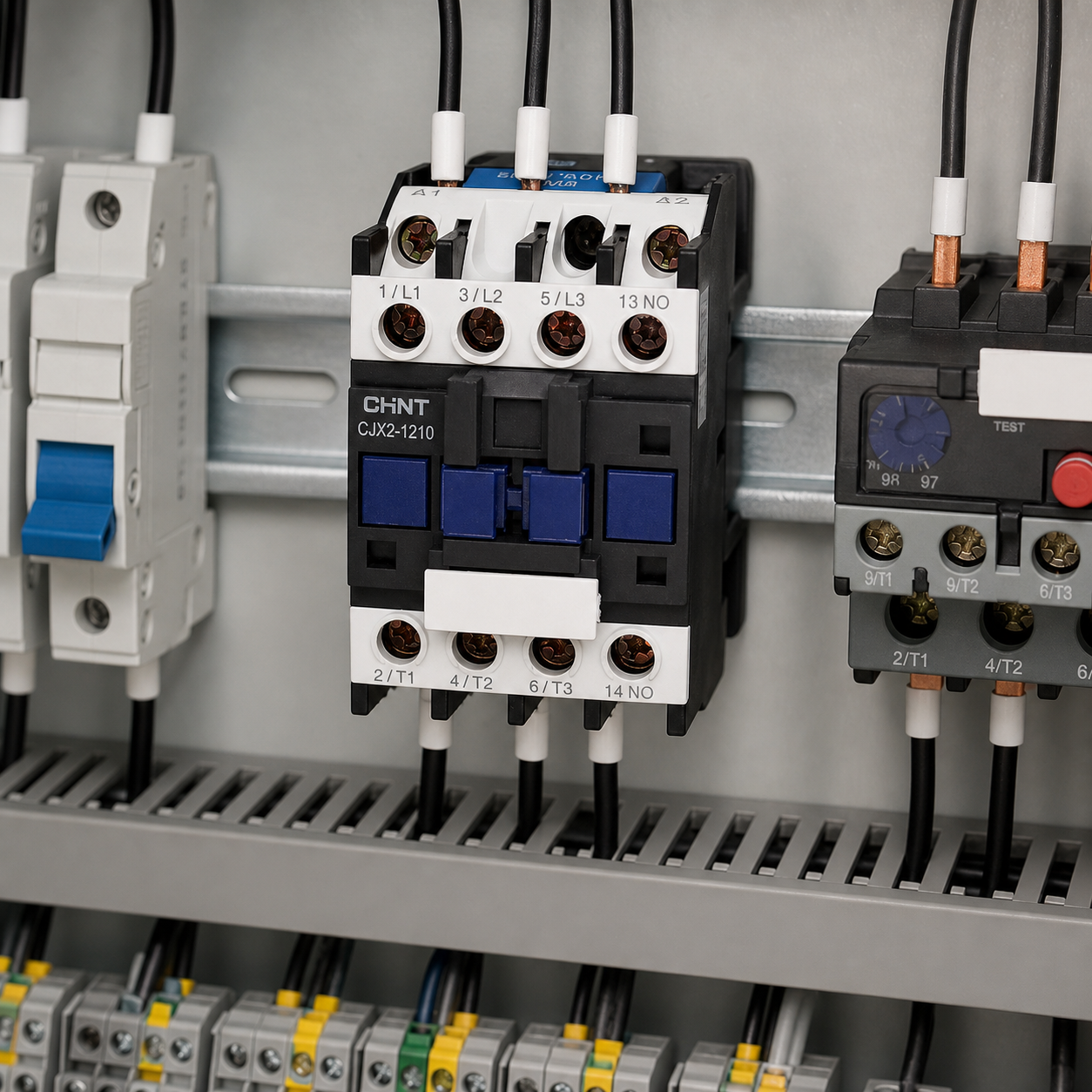

- Tủ điều khiển bơm, quạt, máy nén và băng tải.
- Mạch liên động với nút nhấn, rơ-le thời gian, cảm biến hoặc PLC.
- Kết hợp rơ-le nhiệt phù hợp để tạo bộ khởi động từ có bảo vệ quá tải.
Hướng dẫn chọn đúng cấu hình
- Chọn CJX2-1210 nếu mạch cần tiếp điểm phụ NO; chọn CJX2-1201 nếu cần tiếp điểm phụ NC.
- Đọc điện áp cuộn hút trên nhãn thiết bị cũ hoặc sơ đồ điều khiển; không lấy điện áp mạch lực thay cho điện áp cuộn hút.
- Kiểm tra dòng tải AC-3, công suất động cơ, tần suất đóng cắt và điều kiện môi trường.
- Chọn rơ-le nhiệt, cầu chì hoặc CB phối hợp theo tính toán bảo vệ.
- Sau lắp đặt, kiểm tra lực siết đầu nối, tiếng hút, rung và nhiệt độ vận hành.
Câu hỏi thường gặp
CJX2-1210 và CJX2-1201 khác nhau thế nào?
Cả hai thuộc khung CJX2-12 với ba tiếp điểm chính thường mở. CJX2-1210 có thêm một tiếp điểm phụ thường mở (1NO), còn CJX2-1201 có một tiếp điểm phụ thường đóng (1NC).
Có thể đặt CJX2-12 khi chưa biết điện áp cuộn hút không?
Không nên. Điện áp cuộn hút phải khớp nguồn điều khiển. Khi yêu cầu báo giá cần ghi rõ model 1210 hoặc 1201, điện áp cuộn hút và tần số.
Contactor CJX2-12 có dùng để bảo vệ quá tải động cơ không?
Contactor thực hiện đóng cắt. Bảo vệ quá tải cần phối hợp rơ-le nhiệt hoặc thiết bị bảo vệ phù hợp theo thiết kế.
CJX2-12 lắp ở đâu?
Thiết bị phù hợp tủ điều khiển động cơ và mạch đóng cắt từ xa; việc lắp đặt, dây dẫn và bảo vệ phải do người có chuyên môn thực hiện.
Liên hệ tư vấn CHINT CJX2-12
Ánh Dương Vina hỗ trợ đối chiếu CJX2-1210/CJX2-1201 và điện áp cuộn hút theo ảnh nhãn hoặc sơ đồ. Xem thêm thiết bị mạch điện hoặc gửi yêu cầu báo giá. Giá và tồn kho được xác nhận tại thời điểm liên hệ.
