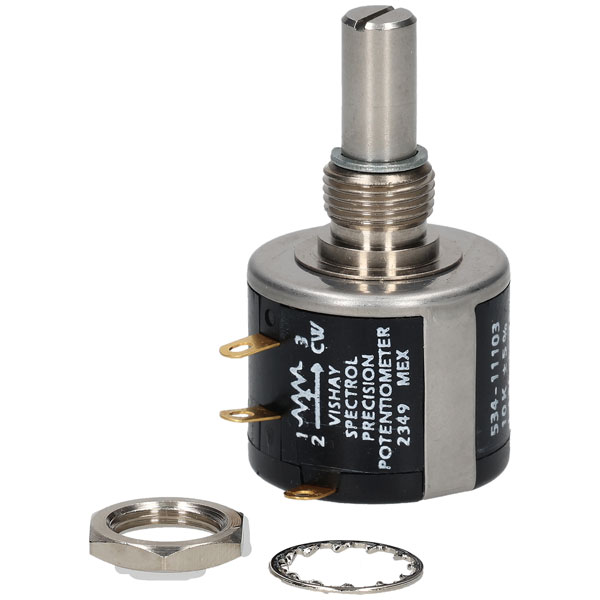

Chiết Áp Vishay Spectrol 534-11103 10kΩ 10 Vòng 2W
Chiết áp Vishay Spectrol 534-11103 mã SP-003124: 10 kΩ, 10 vòng, tuyến tính, 2 W, dung sai ±5%, lắp panel, 3 cọc hàn.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Chiết áp Vishay Spectrol 534-11103 mã quản lý SP-003124 là biến trở dây quấn đa vòng dùng cho điều chỉnh và đo lường chính xác. Cấu hình cụ thể của mã 534-11103 là 10 kΩ, 10 vòng, tuyến tính, công suất 2 W; không phải toàn bộ dải 100 Ω–100 kΩ của series 534.
Thông số kỹ thuật Vishay Spectrol 534-11103
| SKU | SP-003124 |
|---|---|
| Hãng / dòng | Vishay Spectrol, series 534 |
| Model | 534-11103 |
| Điện trở danh định | 10 kΩ |
| Đặc tuyến | Tuyến tính |
| Số vòng | 10 vòng; góc điện và cơ 3600° +10°/-0° |
| Công suất danh định | 2 W tại 70 °C |
| Dung sai điện trở chuẩn | ±5% |
| Độ tuyến tính độc lập | ±0,25% |
| Hệ số nhiệt dây chuẩn | 20 ppm/°C |
| Điện trở cách điện | Tối thiểu 1000 MΩ tại 500 VDC |
| Độ bền điện môi | Tối thiểu 1000 VRMS, 60 Hz |
| Nhiệt độ làm việc | -55 đến 125 °C |
| Đường kính thân | 7/8 inch, khoảng 22,2 mm |
| Trục | Đường kính khoảng 6,34 mm; dài khoảng 20,62 mm |
| Kiểu lắp / đầu nối | Bushing mount; 3 cọc hàn |
| Giá và tồn kho | Liên hệ kiểm tra |
Ưu điểm nổi bật
- Dây quấn 10 vòng cho khả năng điều chỉnh tinh hơn biến trở một vòng.
- Công suất 2 W phù hợp mạch điều khiển và hiệu chỉnh công nghiệp.
- Độ tuyến tính độc lập ±0,25% hỗ trợ ứng dụng yêu cầu quan hệ góc–điện trở ổn định.
- Thân 22,2 mm và kiểu lắp ren/bushing thuận tiện bố trí trên mặt panel.
- Ba cọc hàn cho phép dùng như bộ chia áp hoặc biến trở hai đầu.
Ứng dụng

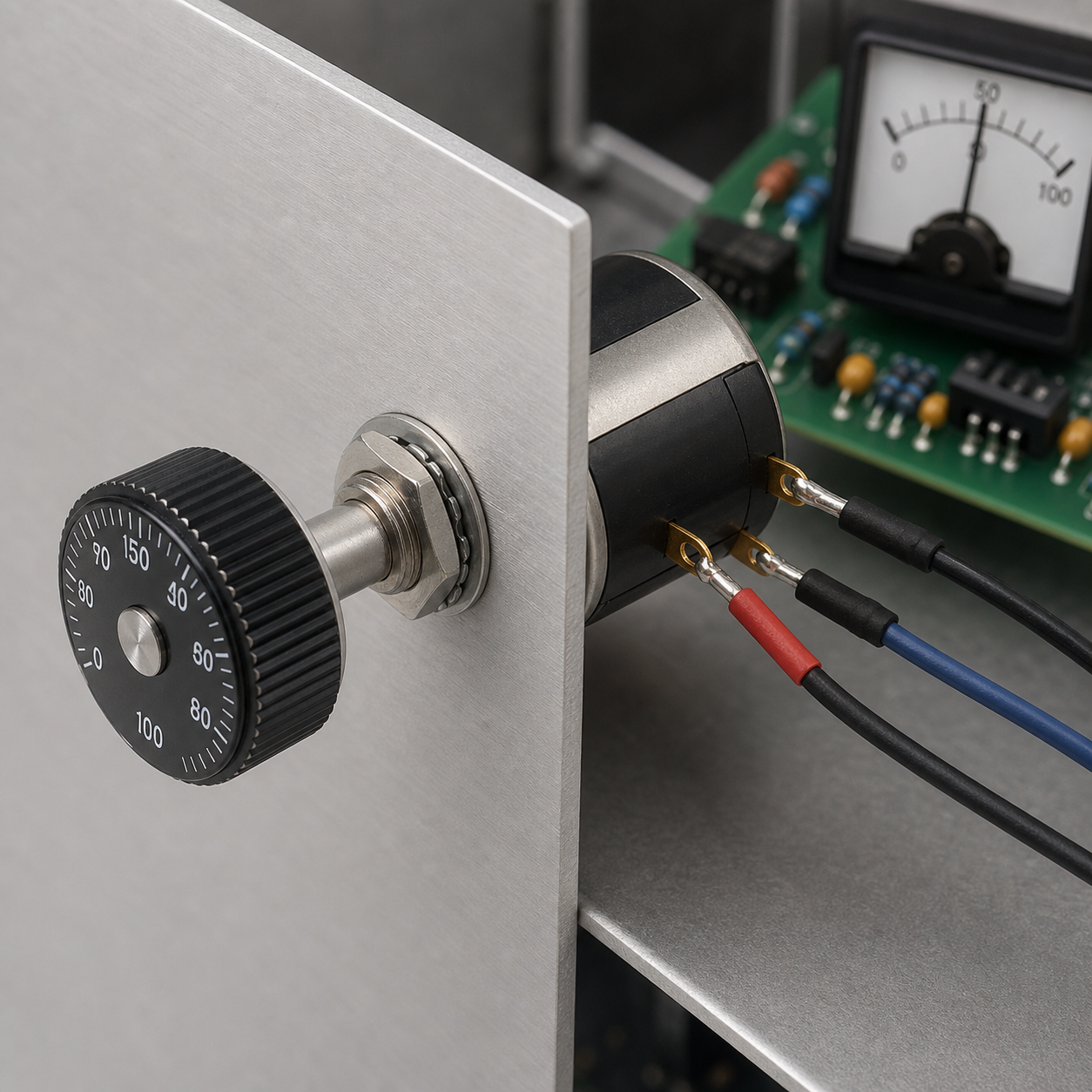

Vishay Spectrol 534-11103 được dùng trong thiết bị đo, bộ nguồn phòng thí nghiệm, máy hàn, mạch đặt tốc độ/điện áp, hệ thống hiệu chuẩn, máy công nghiệp và các bảng điều khiển analog cần chỉnh mịn.
Cách chọn đúng và tránh nhầm model
- Đối chiếu đầy đủ model 534-11103 và giá trị 10K trên thân hoặc bao bì.
- Xác nhận cần loại 10 vòng tuyến tính, không thay bằng biến trở logarithmic hoặc encoder.
- Kiểm tra kích thước trục, chiều dài trục và kiểu núm/dial đi kèm.
- Đối chiếu công suất 2 W, dung sai ±5% và độ tuyến tính theo yêu cầu mạch.
- Nếu dùng mã dạng 534B1103xx, cần so bảng mã đặt hàng chính hãng để xác nhận kiểu lắp và tùy chọn cơ khí.
Hướng dẫn đấu nối và sử dụng
- Ngắt nguồn và xả điện trước khi hàn hoặc tháo lắp.
- Dùng cọc giữa làm cần gạt; hai cọc ngoài là hai đầu phần tử điện trở.
- Không gia nhiệt cọc hàn quá lâu; giữ dây cơ học để tránh kéo lực lên cọc.
- Giới hạn công suất theo nhiệt độ môi trường và đường cong giảm công suất của datasheet.
- Không xoay vượt hành trình cơ khí; nên dùng núm đếm 10 vòng phù hợp để điều chỉnh chính xác.
Câu hỏi thường gặp
534-11103 có giá trị điện trở bao nhiêu?
Model này có điện trở danh định 10 kΩ. Mã 103 là ký hiệu giá trị 10 kΩ.
Chiết áp này có bao nhiêu vòng?
Đây là loại 10 vòng, tổng góc quay điện và cơ khoảng 3600°.
Có thể dùng 534-11102 thay cho 534-11103 không?
Không nên. 534-11102 là 1 kΩ, khác 10 lần so với 534-11103 10 kΩ và có thể làm sai mạch.
534-11103 dùng như biến trở hai chân được không?
Có thể dùng cọc giữa và một cọc ngoài, nhưng phải kiểm tra công suất, chiều điều chỉnh và sơ đồ mạch.
Giá Vishay 534-11103 là bao nhiêu?
Giá phụ thuộc nguồn hàng, mã đặt hàng đầy đủ và số lượng. Vui lòng liên hệ để kiểm tra.
