Cầu Đấu Dây Connectwell CTS2.5UN 2.5mm² Bắt Vít
Cầu đấu dây bắt vít Connectwell CTS2.5UN dùng cho dây mềm đến 2,5 mm², lắp ray DIN. Hàng công nghiệp chính hãng, giá và thời gian giao hàng vui lòng liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu cầu đấu dây Connectwell CTS2.5UN
Connectwell CTS2.5UN là cầu đấu dây bắt vít dạng xuyên, dùng để đấu nối và phân phối tín hiệu hoặc nguồn điện trong tủ điều khiển. Thiết kế nhỏ gọn giúp kỹ thuật viên tổ chức dây khoa học, dễ đánh số và thuận tiện bảo trì. Đây là lựa chọn phù hợp cho tủ điện máy, hệ thống tự động hóa, bảng điều khiển và các cụm terminal lắp trên ray DIN.

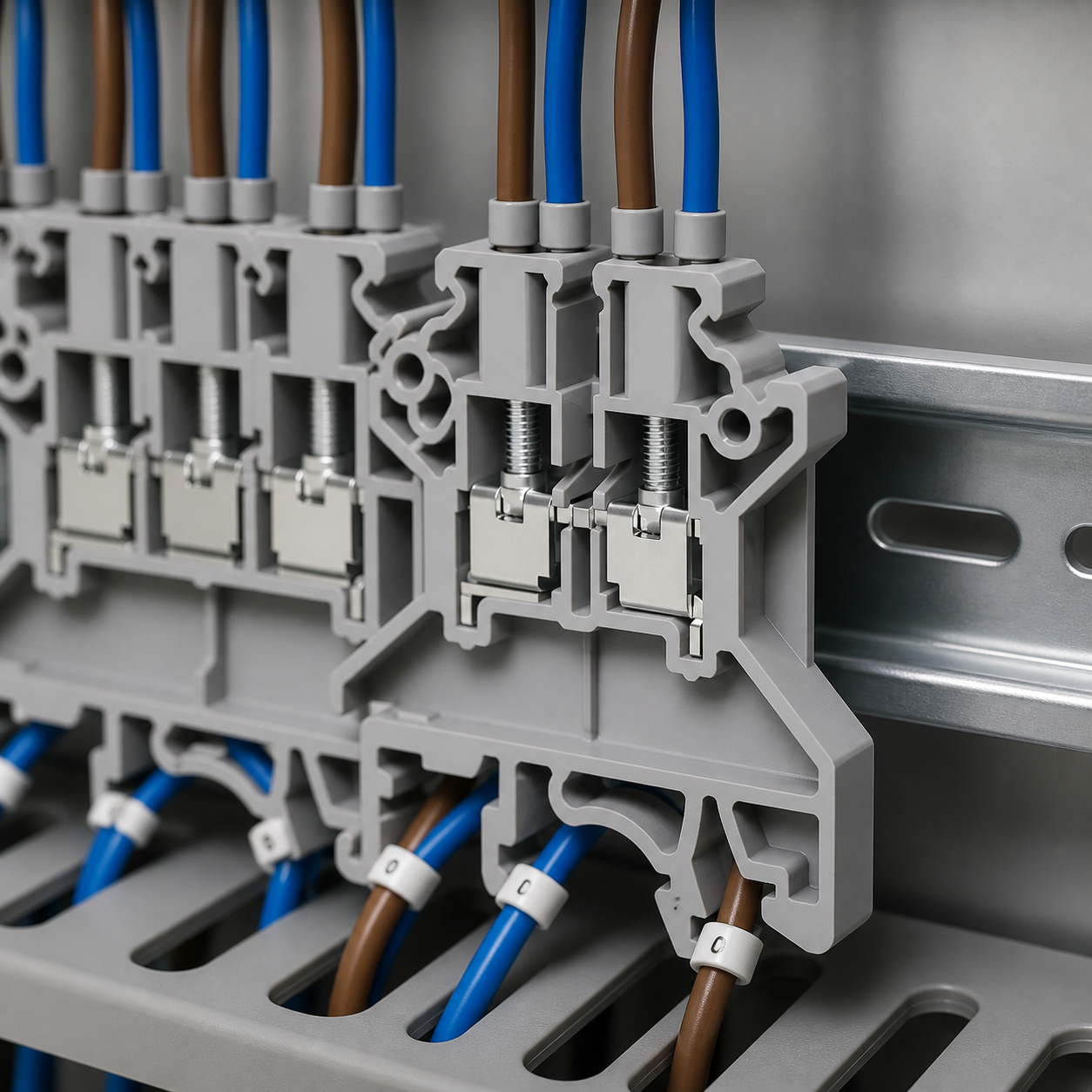

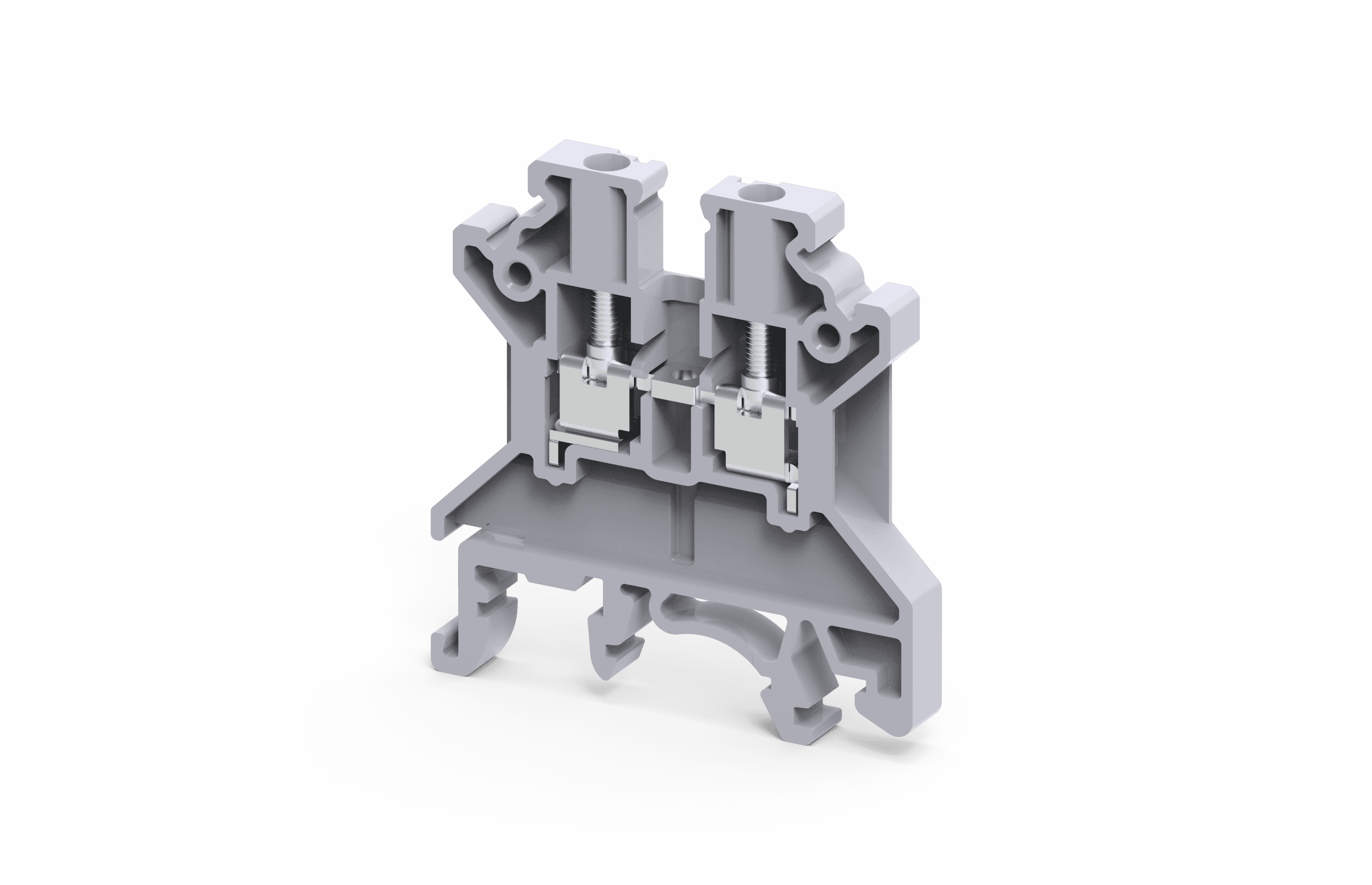

Ảnh đại diện trên trang là hình sản phẩm thực tế từ nguồn hãng. Ảnh thứ hai minh họa cách bố trí cầu đấu trong tủ điện; hình minh họa không thay thế bản vẽ kỹ thuật.
Thông số kỹ thuật đã xác minh
| Hãng | Connectwell |
|---|---|
| Model | CTS2.5UN |
| Loại | Cầu đấu xuyên, kẹp dây bằng vít |
| Dây cứng | 0,2–4 mm² |
| Dây mềm | 0,2–2,5 mm² |
| Định mức IEC | 24 A, 1000 V |
| Mô-men siết | 0,4 Nm |
| Bề rộng / chiều dài | 5 mm / 43 mm |
| Ray lắp đặt | DIN 32, DIN 35, DIN 35-15 |
Ưu điểm trong tủ điện công nghiệp
- Kết cấu bắt vít quen thuộc, tạo mối nối ổn định khi thi công đúng mô-men.
- Bề rộng 5 mm giúp tiết kiệm không gian ray DIN.
- Dễ phân nhóm dây, đánh số và kiểm tra bằng mắt khi bảo trì.
- Có hệ phụ kiện đồng bộ của Connectwell, gồm tấm ngăn và nắp cuối dãy.
Ứng dụng phù hợp
CTS2.5UN thường được dùng trong tủ PLC, tủ điều khiển động cơ, dây chuyền sản xuất, tủ phân phối phụ trợ, thiết bị đóng gói và các bảng đấu nối hiện trường. Với mạch điều khiển, cần xác định rõ dòng tải, điện áp, loại dây và khoảng cách cách điện trước khi chốt cấu hình.
Cách chọn và lắp đặt
- Đối chiếu tiết diện dây thực tế với dải dây cứng hoặc dây mềm của hãng.
- Chọn đúng ray DIN và chừa chiều dài cho phụ kiện cuối dãy.
- Tuốt dây đúng chiều dài, dùng đầu cos phù hợp nếu thiết kế yêu cầu.
- Siết vít theo mô-men khuyến nghị 0,4 Nm; kiểm tra lại sau khi hoàn tất đấu dây.
- Dùng tấm ngăn Connectwell PP2.5/4UN khi cần phân tách nhóm terminal.
Xem thêm tài liệu tại trang sản phẩm chính thức của Connectwell. Để kiểm tra cấu hình và số lượng phù hợp, vui lòng liên hệ Ánh Dương Vina.
Câu hỏi thường gặp
CTS2.5UN dùng cho dây tiết diện bao nhiêu?
Dây cứng 0,2–4 mm² và dây mềm 0,2–2,5 mm² theo công bố của hãng.
Có thể lắp trên ray DIN 35 không?
Có. CTS2.5UN tương thích DIN 35, DIN 32 và DIN 35-15.
Phụ kiện phân cách phù hợp là gì?
Connectwell PP2.5/4UN là tấm ngăn tương thích được hãng liệt kê.
Sản phẩm có báo giá cố định trên website không?
Giá phụ thuộc số lượng và thời điểm nhập hàng. Hãy gửi model CTS2.5UN cùng số lượng để nhận báo giá cập nhật.
