Cầu Đấu Dây Connectwell CTS10U 10mm² Bắt Vít
Cầu đấu dây Connectwell CTS10U bắt vít, dùng dây mềm 0,5–10 mm², định mức IEC 57 A/1000 V. Lắp ray DIN; giá và thời gian giao hàng vui lòng liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu cầu đấu dây Connectwell CTS10U
Connectwell CTS10U là cầu đấu dây bắt vít dành cho mạch có tiết diện dây lớn hơn, thường gặp trong tủ điện công nghiệp, tủ điều khiển động cơ và các cụm phân phối nguồn phụ trợ. Kết cấu dạng xuyên giúp đấu nối từ hai phía, còn cơ cấu vít cho phép tạo lực kẹp ổn định khi thi công đúng kỹ thuật.

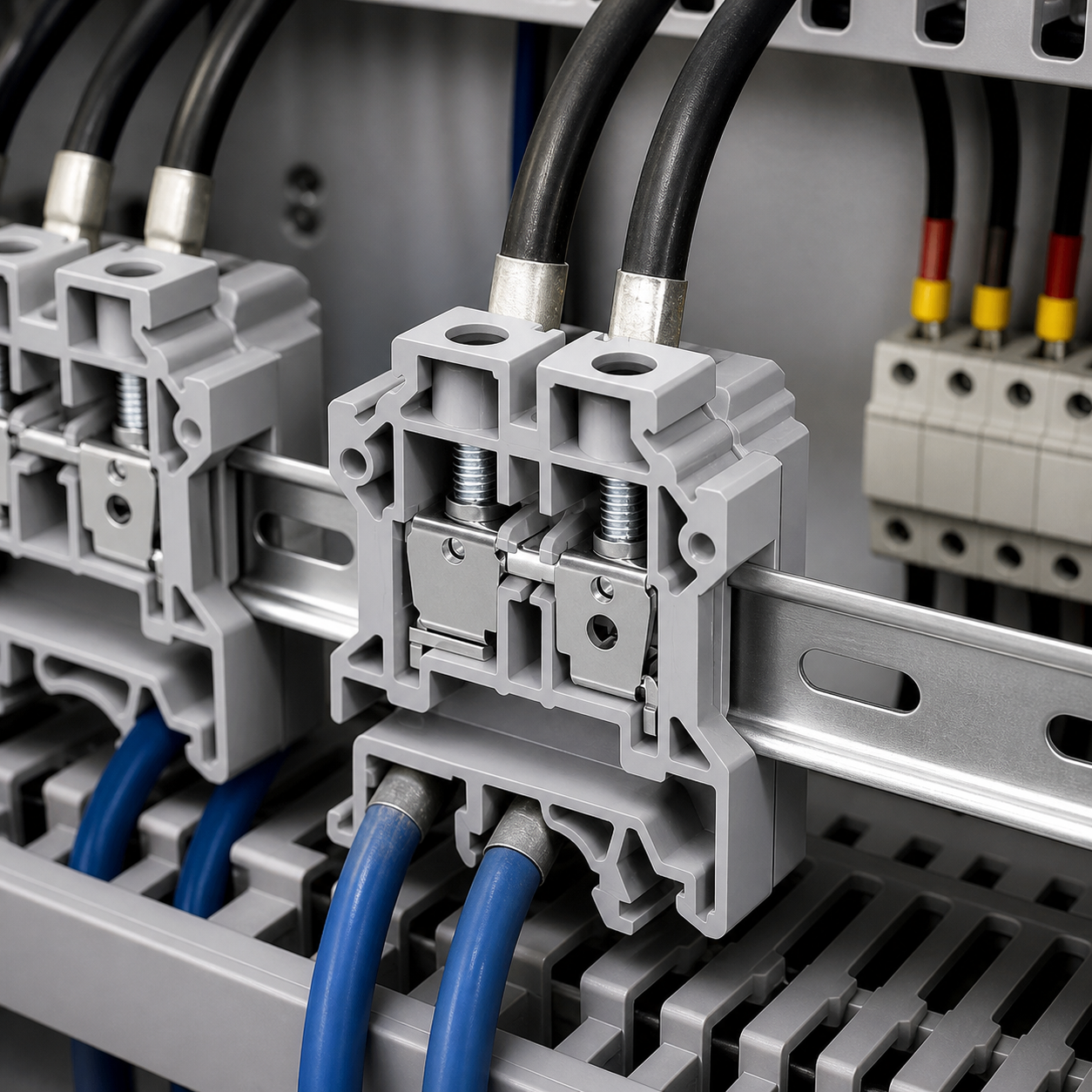

Ảnh đại diện là hình sản phẩm đúng model từ nguồn hãng. Ảnh ứng dụng minh họa cầu đấu lắp trên ray DIN với dây tiết diện lớn, không thay thế bản vẽ hoặc hướng dẫn lắp đặt của nhà sản xuất.
Thông số kỹ thuật đã xác minh
| Hãng | Connectwell |
|---|---|
| Model | CTS10U |
| Loại | Cầu đấu xuyên, kẹp dây bằng vít |
| Dải dây mềm | 0,5–10 mm² |
| Định mức IEC | 57 A, 1000 V |
| Mô-men siết | 1,2 Nm |
| Bề rộng / chiều dài | 10 mm / 43 mm |
| Nắp cuối tương thích | Connectwell EP6/10U |
Ưu điểm nổi bật
- Dải dây đến 10 mm² phù hợp nhiều mạch nguồn và điều khiển công suất.
- Định mức IEC 57 A cho phép kỹ sư lựa chọn theo yêu cầu tải đã tính toán.
- Thiết kế đồng bộ với hệ phụ kiện Connectwell, dễ hoàn thiện cụm terminal.
- Bố trí trên ray DIN giúp tủ điện gọn, dễ đánh dấu và bảo trì.
Ứng dụng của CTS10U
Model này có thể dùng trong tủ động lực, tủ bơm, hệ thống HVAC, tủ máy sản xuất, bảng phân phối phụ trợ và các điểm đấu nối cần dây đến 10 mm². Việc chọn terminal phải dựa trên tiết diện dây, dòng thiết kế, nhiệt độ tủ, tiêu chuẩn áp dụng và yêu cầu phối hợp bảo vệ.
Hướng dẫn chọn và lắp đặt an toàn
- Kiểm tra loại dây, tiết diện và dòng tải trước khi chọn model.
- Bố trí ray DIN và máng dây để dây không tạo lực kéo lên cầu đấu.
- Tuốt dây sạch, không làm đứt sợi dẫn; dùng đầu cos đúng chuẩn nếu cần.
- Siết vít đến 1,2 Nm theo thông số hãng, sau đó kiểm tra độ chắc của dây.
- Gắn nắp che Connectwell EP6/10U ở đầu hở của dãy terminal.
Xem dữ liệu tại trang CTS10U chính thức của Connectwell. Để nhận tư vấn cấu hình, vui lòng liên hệ Ánh Dương Vina.
Câu hỏi thường gặp
CTS10U phù hợp dây mềm đến bao nhiêu?
Dải dây mềm do hãng công bố là 0,5–10 mm².
Dòng định mức IEC là bao nhiêu?
CTS10U có định mức IEC 57 A, 1000 V theo dữ liệu chính thức.
Mô-men siết vít cần dùng là bao nhiêu?
Giá trị khuyến nghị là 1,2 Nm.
Phụ kiện cuối dãy phù hợp là gì?
Nắp che EP6/10U là phụ kiện tương thích cho CTS10U.
