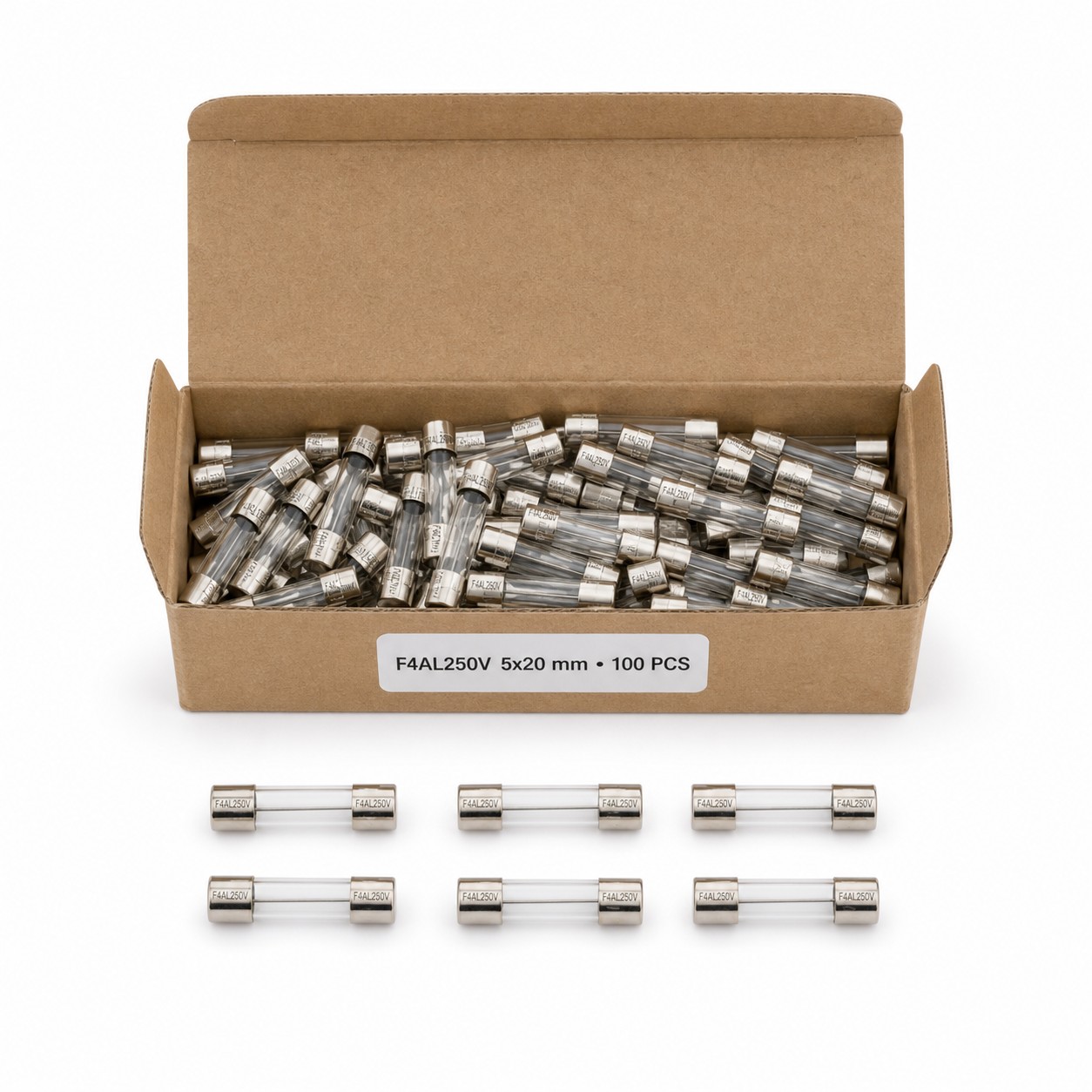

Cầu chì nhanh F4AL250V 4A 250V 5×20 mm – hộp 100 cái

Cầu chì F4AL250V 5×20 mm là cầu chì ống thủy tinh tác động nhanh, dòng định mức 4 A và điện áp danh định tối đa 250 V. Quy cách của PO là hộp 100 cái; model kích thước 5×20 mm được tách riêng để tránh nhầm với loại F4AL250V 6×30 mm có cùng ký hiệu điện.

Trả lời nhanh: ký hiệu F biểu thị đặc tính nhanh, 4A là dòng định mức, L thường chỉ khả năng cắt thấp theo quy ước IEC và 250V là điện áp danh định tối đa. Khi thay thế phải khớp cả đặc tính F, dòng 4 A, điện áp, kích thước 5×20 mm và khả năng cắt của mạch.

Thông số F4AL250V 5×20 mm

Vì sao phải ghi rõ 5×20 mm?

Mã F4AL250V chỉ mô tả chủ yếu đặc tính điện, không luôn xác định duy nhất kích thước cơ khí. Trên thị trường có cả loại 5×20 mm và loại dài hơn khoảng 6×30 mm. Hai loại không lắp vừa cùng một đế giữ; cố dùng sai kích thước có thể làm tiếp xúc lỏng, nóng cục bộ hoặc không đóng được nắp holder.

Trước khi đặt hàng, nên đo đường kính và chiều dài cầu chì cũ bằng thước cặp hoặc đọc kích thước trên tài liệu thiết bị. Với loại này, đường kính danh nghĩa là 5 mm và chiều dài 20 mm.

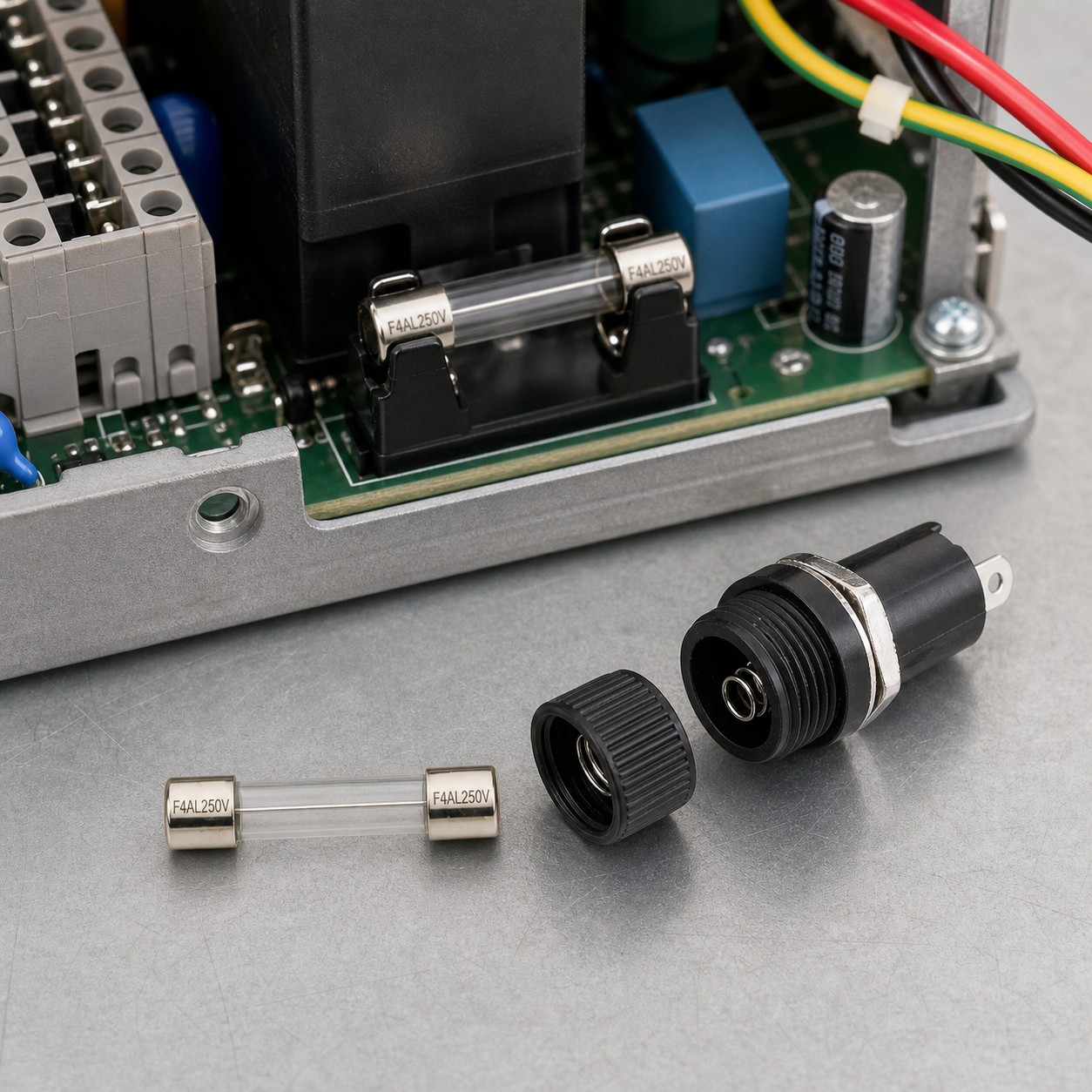

Ứng dụng thường gặp

• Bảo vệ đầu vào nguồn của thiết bị điện tử và bộ nguồn công suất nhỏ.
• Mạch điều khiển, máy đo, thiết bị âm thanh và bo mạch dịch vụ.
• Ổ cắm IEC có ngăn giữ cầu chì 5×20 mm.
• Holder gắn panel hoặc kẹp cầu chì trên PCB đúng chuẩn 5×20.
• Thay thế cầu chì cùng ký hiệu trong thiết bị khi tài liệu kỹ thuật cho phép.

Cách chọn đúng cầu chì thay thế

1. Ngắt nguồn và chờ tụ điện xả theo hướng dẫn an toàn của thiết bị.
2. Đọc toàn bộ ký hiệu trên cầu chì cũ: F4AL250V, không chỉ nhìn số 4 A.
3. Đo kích thước 5×20 mm và kiểm tra kiểu ống thủy tinh/cartridge.
4. Xác nhận thiết bị yêu cầu cầu chì nhanh F, không dùng cầu chì chậm T để thay tùy tiện.
5. Kiểm tra khả năng cắt; mạch có năng lượng sự cố cao có thể yêu cầu thân gốm hoặc cầu chì HRC khác.
6. Tìm nguyên nhân quá dòng trước khi lắp cầu chì mới, đặc biệt nếu cầu chì vừa cháy.

Hướng dẫn lắp và kiểm tra

• Không thay cầu chì khi thiết bị đang có điện.
• Dùng dụng cụ cách điện phù hợp, tránh làm nứt ống thủy tinh.
• Vệ sinh kẹp tiếp xúc bị oxy hóa và kiểm tra lực ép của holder.
• Lắp cầu chì nằm đúng tâm, hai nắp kim loại tiếp xúc chắc.
• Sau khi cấp nguồn, theo dõi nhiệt, mùi bất thường hoặc hiện tượng cầu chì tiếp tục đứt.
• Không nối tắt cầu chì bằng dây đồng hoặc dùng cầu chì có dòng lớn hơn để “chống cháy”.

Phân biệt F4AL250V và T4AL250V

F4AL250V là loại nhanh; T4AL250V là loại chậm/time-lag. Dù cùng 4 A, 250 V và có thể cùng kích thước, đặc tính thời gian–dòng khác nhau. Thay sai loại có thể làm thiết bị mất bảo vệ hoặc đứt cầu chì khi có dòng khởi động bình thường.

Câu hỏi thường gặp

F4AL250V có phải cầu chì nhanh không?

Có. Chữ F là ký hiệu fast-acting theo quy ước IEC.

Cầu chì 5×20 có thay cho 6×30 được không?

Không. Hai kích thước khác holder và chiều dài tiếp xúc; phải dùng đúng loại thiết bị quy định.

Có thể thay bằng cầu chì 5 A không?

Không nên. Tăng dòng định mức có thể làm mạch không được bảo vệ đúng thiết kế. Chỉ thay đổi khi nhà sản xuất thiết bị ban hành hướng dẫn kỹ thuật tương ứng.

Điện áp 250 V có dùng trong mạch thấp hơn không?

Có thể về mặt điện áp nếu các thông số còn lại đều phù hợp; 250 V là điện áp danh định tối đa, không phải điện áp mà cầu chì luôn tạo ra.

Tại sao cầu chì mới lắp lại cháy?

Có thể mạch còn chập, linh kiện nguồn hỏng, tải quá dòng hoặc loại cầu chì không đúng. Không tiếp tục thay nhiều lần khi chưa kiểm tra nguyên nhân.

Liên hệ báo giá

Quý khách cần cầu chì F4AL250V 5×20 mm quy cách 100 cái vui lòng liên hệ Kỹ Thuật Công Nghiệp Ánh Dương kèm ảnh cầu chì cũ và holder. Xem thêm vật tư điện tại anhduongvina.com.

Nguồn đối chiếu kỹ thuật: Littelfuse 217 Series F4AL250V 5×20 mm và nguồn thương mại kỹ thuật PCH 5×20 mm. Nhãn ZHENGRONG theo PO cần xác nhận theo lô. Nội dung được viết riêng cho anhduongvina.com.
