Cáp USB sang RS485 UNITEK Y-1081/Y-1083 Series

Giới thiệu cáp USB sang RS485 UNITEK

Cáp USB sang RS485 UNITEK là bộ chuyển đổi giao tiếp nối máy tính có cổng USB với thiết bị công nghiệp sử dụng đường truyền vi sai RS485. Sản phẩm thường được dùng khi cài đặt, giám sát hoặc thu thập dữ liệu từ PLC, biến tần, đồng hồ đo, bộ điều khiển nhiệt, bảng LED và thiết bị Modbus RTU.

PO ghi SP-001049 – cáp USB sang RS485 UNITEK nhưng không nêu model. Vì UNITEK có nhiều biến thể gần nhau, trang này trình bày theo series Y-1081, Y-1082/Y-1083 và Y-1082A. Khi đặt hàng cần đối chiếu tem model, chiều dài, kiểu đầu nối và yêu cầu RS485 hay RS422/485; không nên chọn chỉ dựa vào hình dáng.

Các model UNITEK USB–RS485 cần phân biệt

Lưu ý quan trọng: các thông số model không được trộn lẫn. Y-1081 là bộ chuyển đổi RS485 chuyên dụng, trong khi nhóm Y-1082/Y-1083 hỗ trợ cả RS422 và RS485 qua DB9 cùng đầu terminal. PO chưa đủ dữ liệu để khẳng định model giao thực tế.

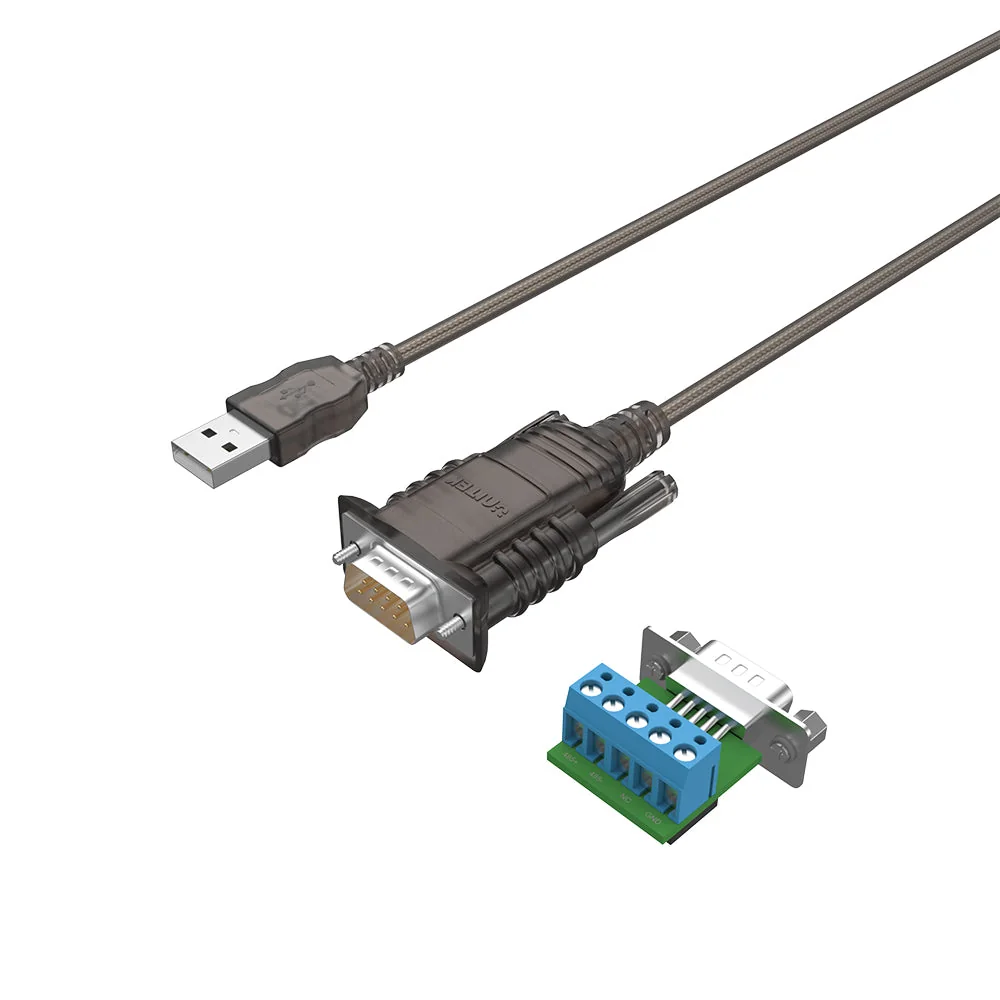

Thông số tham khảo của UNITEK Y-1083

Thông số trên dùng để nhận diện Y-1083, không mặc định áp dụng cho mọi cáp trong PO. Trước khi giao hàng cần kiểm tra model trên vỏ, driver, sơ đồ chân và bộ phụ kiện đi kèm.

Ưu điểm nổi bật

• Kết nối thiết bị công nghiệp với máy tính: tạo cổng COM ảo để phần mềm cấu hình hoặc giám sát truy cập mạng RS485.
• Hỗ trợ truyền hai chiều: phù hợp thao tác đọc tham số, ghi cấu hình và thu thập dữ liệu.
• Chip FTDI trên dòng Y-1082/Y-1083: có driver chính thức và khả năng tương thích với nhiều hệ điều hành.
• Đầu terminal rời: thuận tiện đấu dây A/B hoặc TX/RX theo sơ đồ của thiết bị, không phải tự hàn trực tiếp vào đầu DB9.
• Cáp có lớp chống nhiễu: hỗ trợ làm việc ổn định hơn trong môi trường có máy móc điện; việc đi dây thực tế vẫn phải tuân thủ nguyên tắc RS485.

Ứng dụng của cáp USB–RS485 UNITEK

Sản phẩm được dùng để kết nối laptop kỹ thuật với biến tần, PLC, HMI, bộ điều khiển nhiệt, đồng hồ điện, cảm biến, bộ ghi dữ liệu và các thiết bị hỗ trợ Modbus RTU hoặc giao thức riêng trên RS485. Trong bảo trì nhà máy, cáp giúp đọc tham số, sao lưu cấu hình, kiểm tra truyền thông và chẩn đoán lỗi mà không cần máy tính có cổng serial tích hợp.

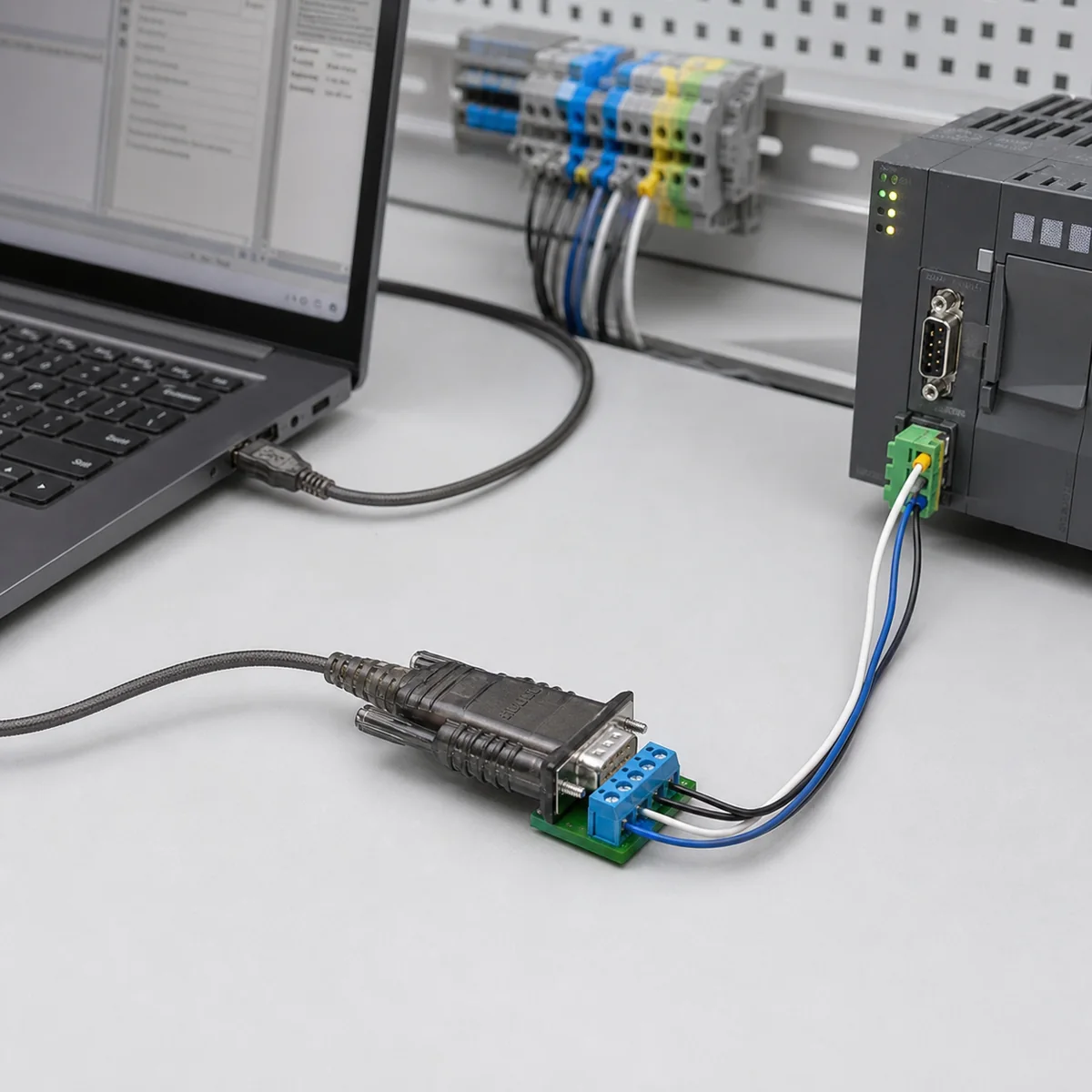

Ảnh ứng dụng trên trang minh họa Y-1083 nối cổng USB-A của laptop với terminal RS485 trên một bộ điều khiển. Sơ đồ dây A/B/GND chỉ mang tính minh họa; tên chân, cực tính và yêu cầu nối đất phải theo tài liệu của thiết bị thực tế.

Cách chọn đúng model

1. Xác định giao tiếp: nếu thiết bị chỉ dùng RS485, Y-1081 có thể phù hợp; nếu cần cả RS422 và RS485, kiểm tra nhóm Y-1082/Y-1083/Y-1082A.
2. Kiểm tra đầu nối: xác nhận thiết bị dùng terminal A/B, DB9 hay sơ đồ chân riêng. DB9 của RS422/485 không được mặc định giống DB9 RS232.
3. Chọn chiều dài: dòng quốc tế công bố Y-1082 dài 0,8 m và Y-1083 dài 1,5 m.
4. Kiểm tra hệ điều hành: tải driver đúng model từ trang hỗ trợ UNITEK; không dùng driver của một chipset khác chỉ vì cáp có hình dạng tương tự.
5. Đối chiếu giao thức: RS485 chỉ quy định lớp vật lý. Phần mềm còn phải cài đúng địa chỉ trạm, baud rate, parity, stop bit và giao thức như Modbus RTU.

Hướng dẫn đấu nối và sử dụng

1. Cài driver nếu hệ điều hành chưa tự nhận, sau đó kiểm tra số cổng COM trong trình quản lý thiết bị.
2. Tắt nguồn thiết bị trước khi đấu terminal. Đối chiếu chính xác chân A(+), B(-), GND hoặc TX/RX theo manual của cả cáp và thiết bị.
3. Với mạng RS485 hai dây, đi cáp xoắn đôi có chống nhiễu, hạn chế nhánh rẽ dài và đặt điện trở kết thúc tại hai đầu tuyến khi thiết kế yêu cầu.
4. Chọn đúng baud rate, parity, stop bit, địa chỉ thiết bị và giao thức trong phần mềm.
5. Thử đọc một thanh ghi hoặc lệnh trạng thái trước khi ghi tham số. Không ghi cấu hình vận hành khi chưa sao lưu dữ liệu hiện có.

Xem thêm danh mục cáp điện – cáp tín hiệu – cáp điều khiển và nhóm vật tư điện để lựa chọn dây truyền thông, đầu nối và phụ kiện tủ điện phù hợp.

Câu hỏi thường gặp về cáp USB sang RS485 UNITEK

PO SP-001049 tương ứng chính xác model nào?

PO chỉ ghi cáp USB sang RS485 UNITEK nên chưa đủ cơ sở xác định model. Cần kiểm tra tem hoặc yêu cầu đầu nối để phân biệt Y-1081 với nhóm Y-1082/Y-1083/Y-1082A.

Y-1083 có dùng được cho RS485 không?

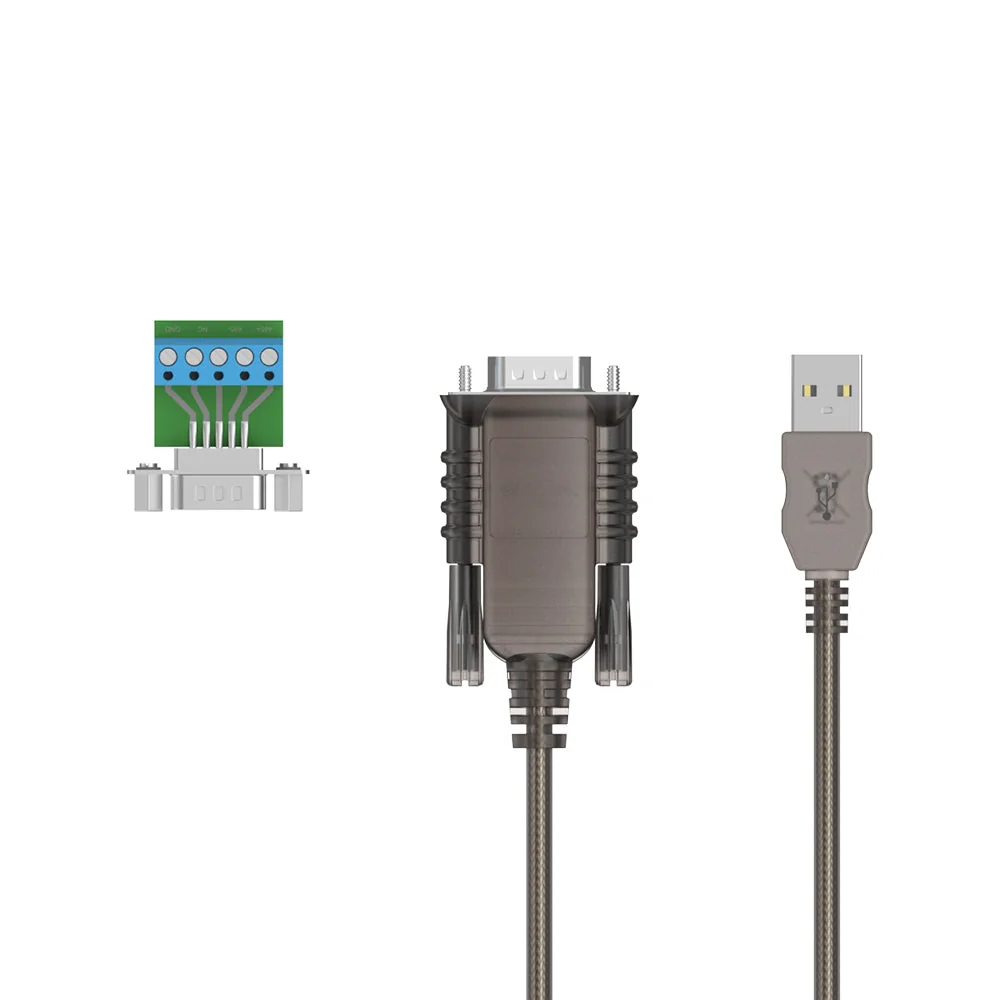

Có. Y-1083 hỗ trợ cả RS422 và RS485, dùng đầu DB9 cùng terminal chuyển đổi. Cách đấu hai dây hoặc bốn dây phải theo sơ đồ của hãng và thiết bị.

Y-1081 khác Y-1083 ở điểm nào?

Y-1081 là cáp USB sang RS485 chuyên dụng. Y-1083 thuộc dòng USB sang RS422/RS485, dài 1,5 m, dùng chip FTDI và có đầu chuyển DB9 sang terminal.

Cáp có dùng được với Modbus RTU không?

Có thể dùng nếu thiết bị và phần mềm hỗ trợ Modbus RTU qua RS485. Người dùng vẫn phải cài đúng địa chỉ, baud rate, parity và sơ đồ chân.

Giá cáp USB–RS485 UNITEK bao nhiêu?

Giá phụ thuộc model, chiều dài, phụ kiện và thời điểm nhập hàng. Liên hệ Ánh Dương Vina, cung cấp ảnh tem hoặc yêu cầu kết nối để nhận báo giá đúng cấu hình.
