Cáp VGA sang COM RS232 DB9 AQJC dài 2 m

Giới thiệu cáp VGA sang COM RS232 DB9 AQJC dài 2 m

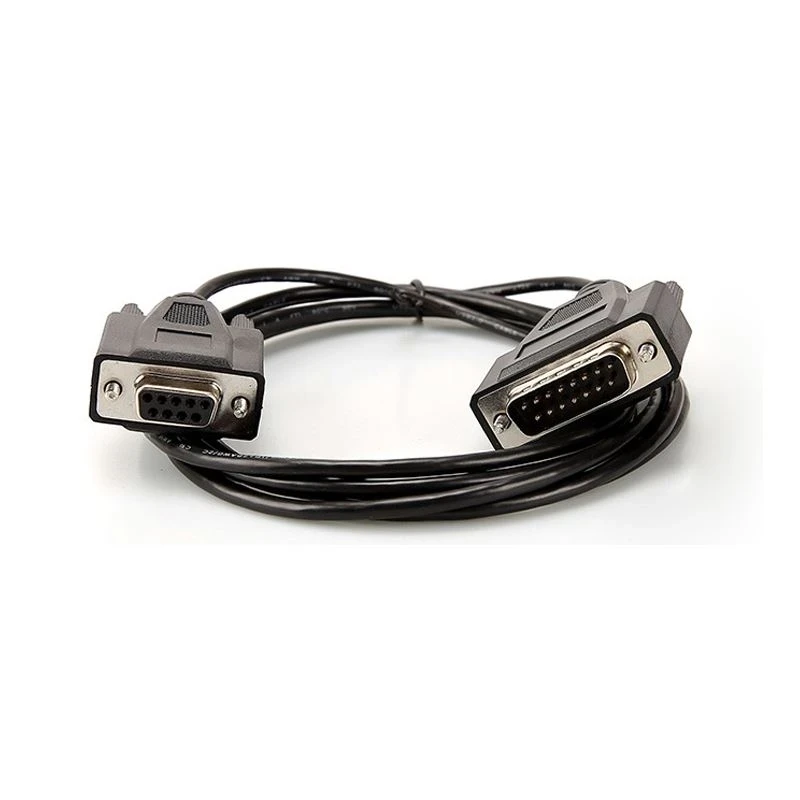

Cáp VGA sang COM RS232 DB9 AQJC dài 2 m là cáp truyền thông nối tiếp dùng cho thiết bị công nghiệp có hai kiểu cổng D-sub khác nhau. Theo PO, sản phẩm mang mã nội bộ SP-001050, chiều dài 2 m và được mô tả là “VGA-Com cable / PLC RS232 DB9”. Cáp phù hợp cho công việc kết nối, cấu hình hoặc trao đổi dữ liệu giữa máy tính, HMI, PLC và thiết bị điều khiển khi hai đầu cổng và sơ đồ chân tương thích.

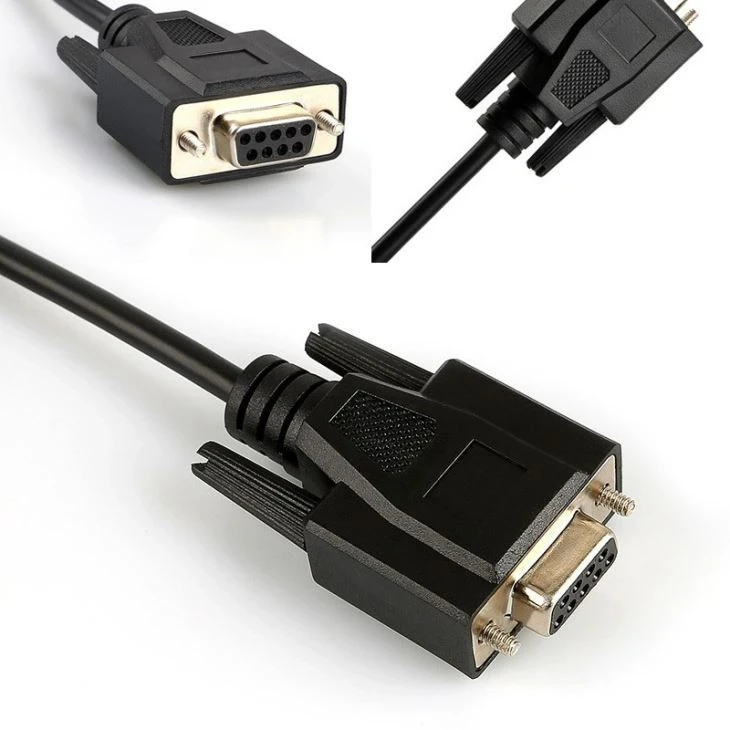

Tên “VGA-Com” trong PO mô tả hình dạng đầu nối D-sub 15 chân hai hàng (DA-15; PO gọi là VGA) và đầu COM DB9. Đây không phải cáp chuyển đổi tín hiệu hình ảnh VGA sang RS232. Loại cáp thụ động này chỉ dẫn các đường tín hiệu theo sơ đồ chân được thiết kế cho thiết bị; người dùng cần kiểm tra model PLC/HMI và pinout trước khi cắm.

Thông số cáp AQJC PLC RS232 DB9 2 m

Lưu ý: PO không ghi model PLC/HMI hoặc sơ đồ chân. Vì pinout của cổng D-sub 15 chân có thể được nhà sản xuất thiết bị gán riêng, cần đối chiếu tài liệu kỹ thuật hay đo thông mạch trước khi sử dụng. Không mặc định mọi cáp DB9–DA15 có thể thay thế lẫn nhau.

Đặc điểm nổi bật

• Chiều dài 2 m thuận tiện kết nối máy tính với tủ điện hoặc thiết bị đặt gần bàn bảo trì.
• Đầu D-sub có vít giữ giúp hạn chế tuột cáp khi thiết bị rung hoặc thao tác trong tủ điều khiển.
• Kết nối có dây, phù hợp cho cấu hình, giám sát và trao đổi dữ liệu nối tiếp trong hệ thống tự động hóa cũ.
• Không cần trình điều khiển riêng nếu máy tính và thiết bị đã có cổng RS232 vật lý; phần mềm vẫn phải đặt đúng thông số truyền thông.

Ứng dụng của cáp VGA–COM AQJC

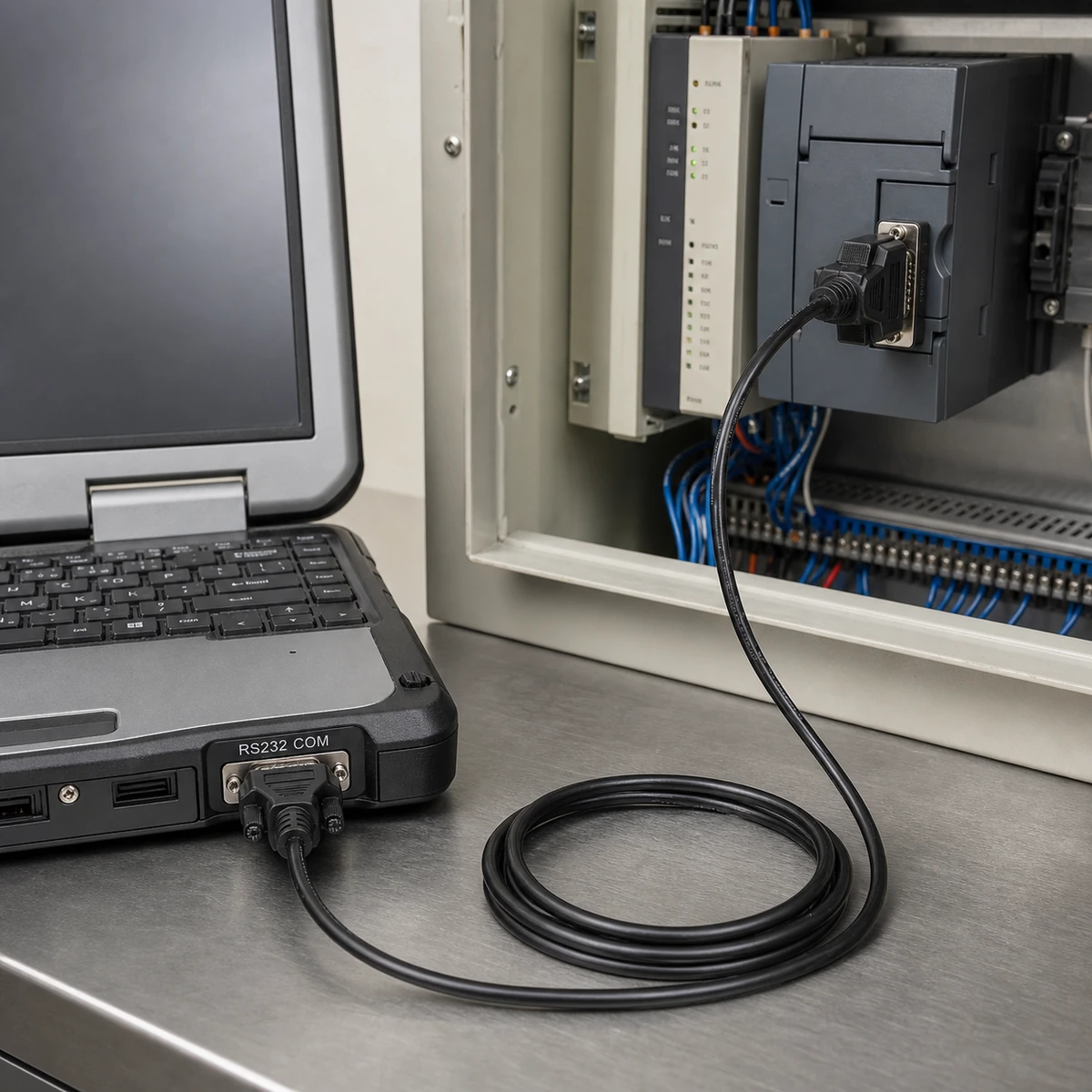

• Kết nối máy tính kỹ thuật với PLC hoặc bộ điều khiển có cổng lập trình D-sub.
• Trao đổi dữ liệu giữa HMI và PLC trong hệ thống máy công nghiệp.
• Sao lưu, nạp chương trình hoặc chẩn đoán thiết bị tự động hóa đời cũ.
• Kết nối thiết bị đo, máy CNC hoặc bộ điều khiển chuyên dụng dùng RS232 và đầu D-sub 15 chân.

Cách chọn đúng cáp RS232 DB9–DA15

1. Ghi đúng model thiết bị: cung cấp mã PLC, HMI hoặc module truyền thông thay vì chỉ ghi “cổng VGA”.
2. Kiểm tra đầu đực/cái: xác nhận số chân, số hàng chân và vị trí vít giữ ở cả hai phía.
3. Đối chiếu pinout: RS232 thường sử dụng TX, RX và GND nhưng vị trí chân phía 15 chân có thể là cấu hình riêng.
4. Xác nhận kiểu cáp: phân biệt cáp thẳng, cáp null-modem và cáp có mạch chuyển đổi.
5. Chọn chiều dài: sản phẩm trong PO dài 2 m; tránh nối dài không cần thiết trong môi trường có nhiễu điện.

Hướng dẫn kết nối và sử dụng

1. Tắt nguồn hoặc đưa thiết bị về trạng thái an toàn theo hướng dẫn của nhà sản xuất.
2. Kiểm tra đúng đầu nối và pinout, không cố cắm đầu DA-15 vào cổng chỉ dùng cho màn hình.
3. Cắm hai đầu cáp thẳng, siết vít giữ vừa đủ để chống lỏng.
4. Trong phần mềm, chọn đúng cổng COM và đặt baud rate, data bit, parity, stop bit theo thiết bị.
5. Thử đọc trạng thái hoặc sao lưu trước khi ghi chương trình. Nếu không liên lạc được, kiểm tra TX/RX, GND và kiểu cáp thẳng/null-modem.

Tư vấn cáp tín hiệu công nghiệp

Xem thêm nhóm cáp điện, cáp tín hiệu và cáp điều khiển hoặc danh mục mạch điện. Khi liên hệ báo giá, vui lòng gửi ảnh hai cổng kết nối, model PLC/HMI và sơ đồ chân nếu có để Ánh Dương Vina kiểm tra đúng cấu hình.

Câu hỏi thường gặp

Cáp VGA–COM AQJC có chuyển tín hiệu hình ảnh VGA sang RS232 không?

Không. Đây là cáp truyền thông dùng đầu nối có hình dạng DA-15 hai hàng và DB9. Cáp không có chức năng biến tín hiệu hình ảnh thành dữ liệu RS232.

Cáp này có dùng được cho mọi PLC có cổng DB9 không?

Không. Hai thiết bị phải tương thích cả giao thức, giới tính đầu nối và sơ đồ chân. Cần đối chiếu model PLC/HMI trước khi đặt hàng.

DB9 và RS232 có phải là một khái niệm không?

Không. DB9 là kiểu đầu nối vật lý 9 chân, còn RS232 là chuẩn tín hiệu truyền thông nối tiếp. Một cổng DB9 có thể được nhà sản xuất gán pin khác chuẩn thông dụng.

Làm sao xác định cáp thẳng hay null-modem?

Kiểm tra tài liệu thiết bị hoặc dùng đồng hồ đo thông mạch để xác định TX, RX và GND. Không nên suy đoán theo màu dây hoặc hình dáng vỏ đầu nối.

Giá cáp AQJC PLC RS232 DB9 dài 2 m bao nhiêu?

Giá phụ thuộc cấu hình chân và tình trạng cung ứng. Liên hệ Ánh Dương Vina, cung cấp mã SP-001050 cùng ảnh cổng thiết bị để nhận báo giá phù hợp.
