Cảm Biến Tiệm Cận HANYOUNG NUX UP18S-5NA NPN NO 5mm

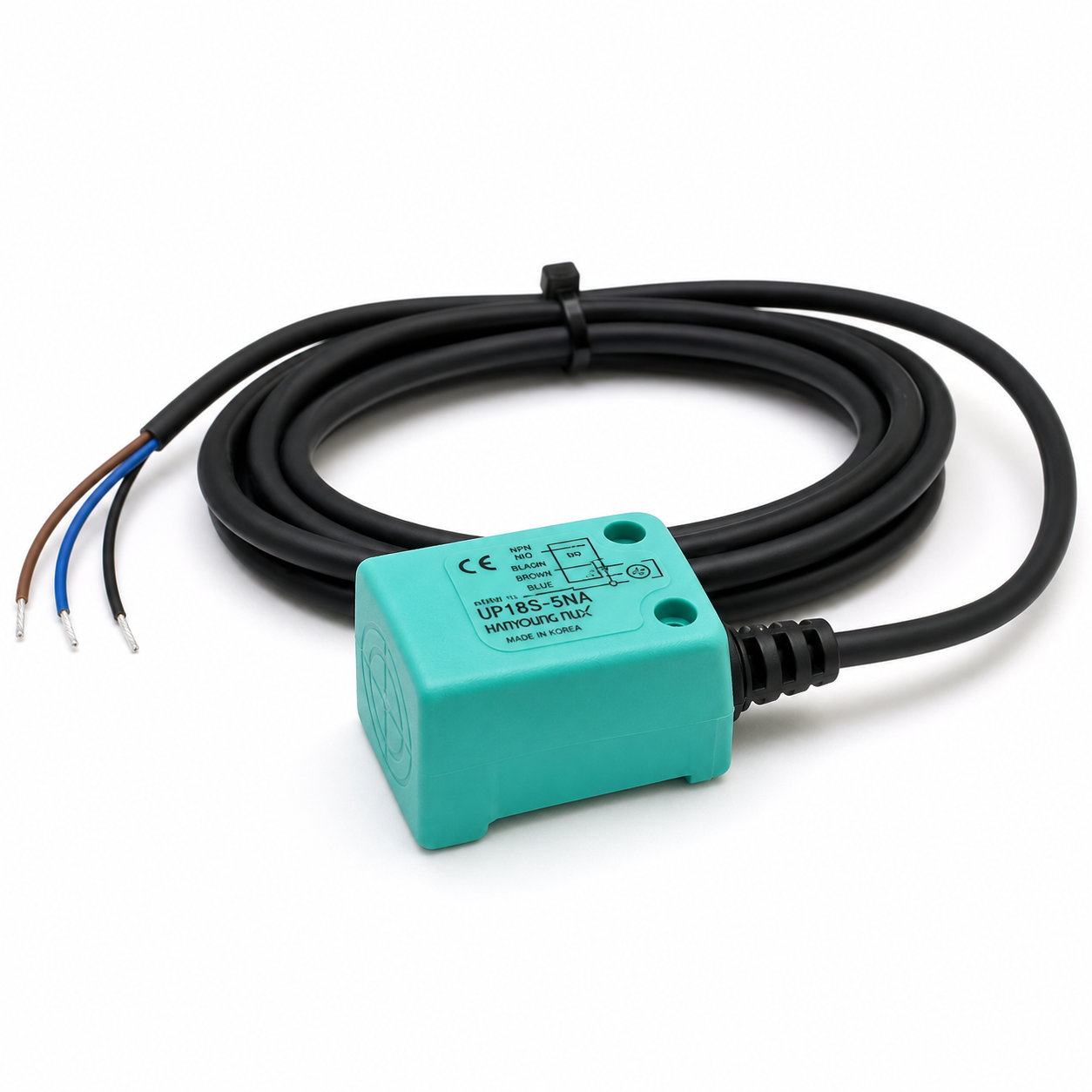

Giới thiệu cảm biến tiệm cận HANYOUNG NUX UP18S-5NA

HANYOUNG NUX UP18S-5NA là cảm biến tiệm cận cảm ứng từ dạng vuông, phát hiện kim loại không tiếp xúc. Model có khoảng cách phát hiện danh nghĩa 5 mm, ngõ ra NPN thường mở và cáp liền 3 dây.

Mã quản lý trong PO là SP-033170. Ký hiệu model được giải mã: UP là dòng cảm biến cảm ứng, 18 là mặt cảm biến 18×18 mm, S là dạng vuông, 5 là khoảng cách 5 mm, N là NPN và A là thường mở (NO).

Thông số kỹ thuật UP18S-5NA

Ưu điểm

• Thân vuông nhỏ gọn, dễ lắp trên giá hoặc bề mặt máy.
• Phát hiện kim loại không tiếp xúc, giảm mài mòn so với công tắc cơ khí.
• Ngõ ra NPN-NO phù hợp nhiều đầu vào PLC kiểu sink.
• Có đèn chỉ thị và mạch bảo vệ đảo cực, surge và quá tải theo dữ liệu series.
• IP67 phù hợp môi trường máy có bụi hoặc nước bắn trong giới hạn lắp đặt.

Ứng dụng

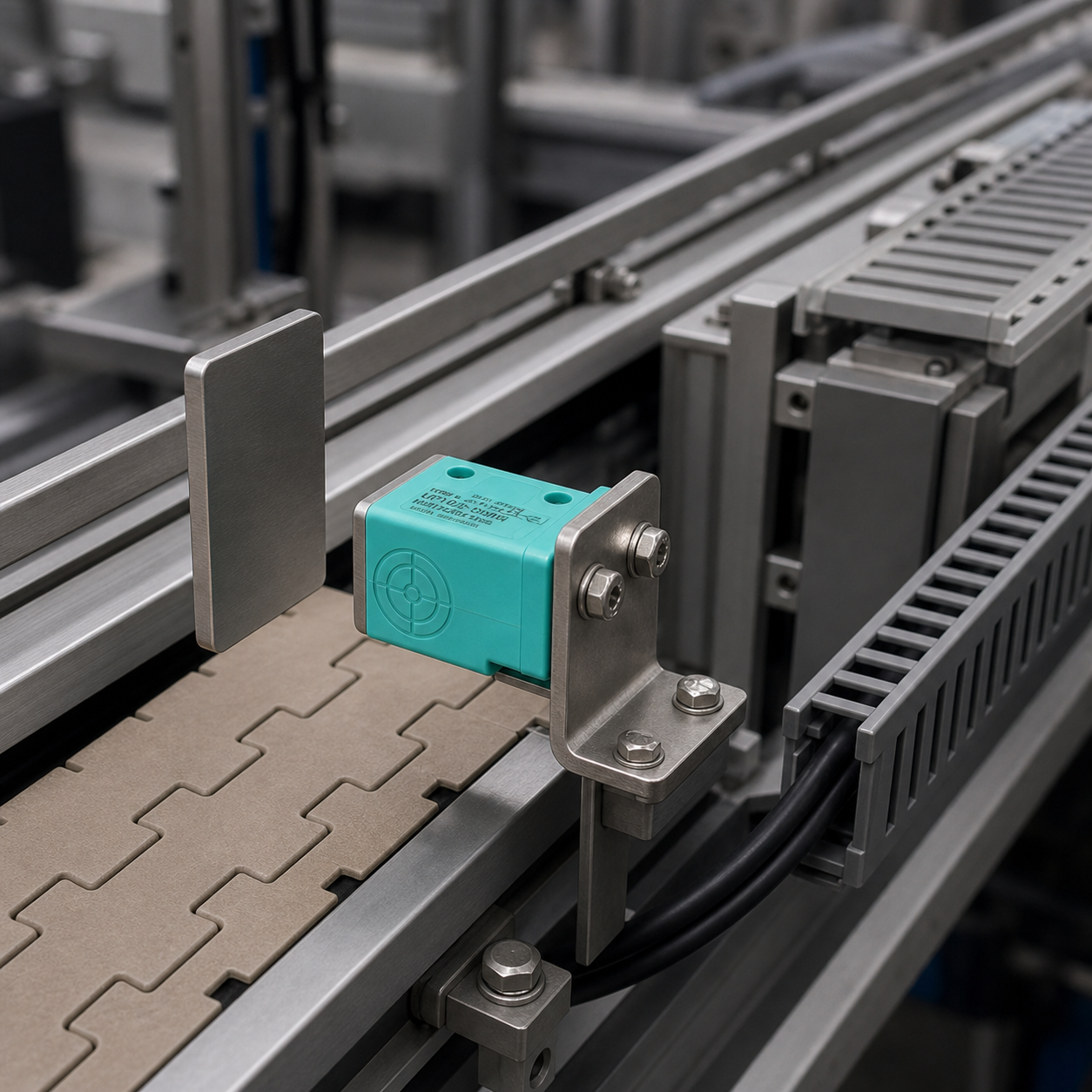

• Phát hiện chi tiết thép trên băng tải và đồ gá.
• Xác nhận vị trí xy lanh, chốt, bàn trượt hoặc cơ cấu kim loại.
• Đếm sản phẩm kim loại và làm tín hiệu liên động cho PLC.

Cách đấu dây NPN thường mở

1. Dây nâu nối +12–24 VDC.
2. Dây xanh nối 0 VDC.
3. Dây đen là ngõ ra NPN, nối vào input PLC cùng chuẩn sink/source phù hợp.
4. Đặt tải trong giới hạn 200 mA và không cấp điện trước khi kiểm tra cực tính.

Không suy ra sơ đồ chỉ từ màu dây nếu cảm biến đã bị thay cáp hoặc là biến thể khác. Luôn đối chiếu sơ đồ in trên nhãn.

Hướng dẫn lắp đặt

1. Đặt mặt cảm biến hướng thẳng vào bề mặt kim loại cần phát hiện.
2. Giữ khoảng cách làm việc trong vùng 0–4 mm để có dự phòng ổn định.
3. Do đây là loại không shield, cần chừa khoảng cách với kim loại xung quanh theo catalogue.
4. Không siết làm biến dạng vỏ nhựa; cố định cáp chống kéo và tránh đi chung với dây động lực.
5. Chạy thử nhiều chu kỳ và kiểm tra LED/ngõ vào PLC trước khi vận hành.

Câu hỏi thường gặp

UP18S-5NA là NPN hay PNP?

Đây là ngõ ra NPN. Biến thể PNP thường dùng ký tự P trong mã, ví dụ UP18S-5PA.

Chữ A cuối model có nghĩa là gì?

A biểu thị trạng thái thường mở (NO); chữ C là thường đóng (NC).

Cảm biến phát hiện nhựa hoặc gỗ không?

Không. Đây là cảm biến cảm ứng từ chuyên phát hiện kim loại.

Khoảng cách 5 mm có phải khoảng cách lắp tối ưu không?

5 mm là khoảng cách danh nghĩa với mục tiêu chuẩn; vùng cài đặt khuyến nghị thường là 0–4 mm để tăng độ ổn định.

Xem thêm cảm biến và thiết bị tự động hóa. Khi thay thế, vui lòng gửi ảnh nhãn, vị trí lắp và sơ đồ input PLC để xác nhận đúng NPN-NO.
