Bộ Khuếch Đại Loadcell CALT JY-S60 24VDC

Giá: Liên hệ

Xuất kho:

CALT JY-S60 là bộ khuếch đại/chuyển đổi tín hiệu loadcell dùng nguồn 24VDC, đưa tín hiệu mV/V của cảm biến lực hoặc cân điện tử về 0–5V, 0–10V hay 4–20mA để PLC và bộ điều khiển xử lý. Độ nhạy cảm biến cùng điện áp kích là cấu hình cần xác nhận trước khi đặt hàng. Giá và tình trạng cung ứng vui lòng liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu bộ khuếch đại loadcell CALT JY-S60

2 Thông số kỹ thuật JY-S60

3 Chức năng và ưu điểm

4 Sơ đồ đầu nối

5 Ứng dụng

6 Hướng dẫn chọn và hiệu chỉnh

7 Câu hỏi thường gặp

7.1 JY-S60 có đọc trực tiếp trên màn hình không?

7.2 JY-S60 dùng nguồn bao nhiêu?

7.3 Có thể dùng cả 0–10V và 4–20mA không?

7.4 Vì sao phải xác nhận độ nhạy mV/V?

7.5 Giá JY-S60 hiện tại là bao nhiêu?

Giới thiệu bộ khuếch đại loadcell CALT JY-S60

JY-S60 là bộ khuếch đại và chuyển đổi tín hiệu dùng cho loadcell dạng cầu điện trở. Thiết bị nhận tín hiệu mức mV/V, cấp nguồn kích cho cảm biến và tạo tín hiệu analog chuẩn để PLC, bộ ghi dữ liệu hoặc bộ điều khiển đọc ổn định hơn.

Tóm tắt nhanh: nguồn 24VDC; ngõ ra 0–5V, 0–10V và 4–20mA; độ chính xác tốt hơn 0,2% toàn thang; dùng cho hệ thống cân, đo lực kéo/nén và mô-men xoắn. Khi đặt hàng cần xác nhận độ nhạy loadcell và điện áp kích.

Thông số kỹ thuật JY-S60

Thương hiệu	CALT Sensor
Model	JY-S60
Nguồn cấp	24VDC
Ngõ ra analog	0–5V, 0–10V, 4–20mA
Độ nhạy loadcell hỗ trợ	Mặc định 2,0mV/V; tùy chọn 1,0 hoặc 1,5mV/V
Điện áp kích loadcell	5V hoặc 10V, tùy cấu hình
Độ chính xác	Tốt hơn 0,2% F.S.
Nhiệt độ làm việc	-20 đến 80°C
Độ ẩm môi trường	10–90%RH, không ngưng tụ
Kích thước vỏ tham khảo	Khoảng 100 × 69 × 39 mm
Kiểu vỏ	Hộp kim loại, tai bắt vít, hai đầu siết cáp

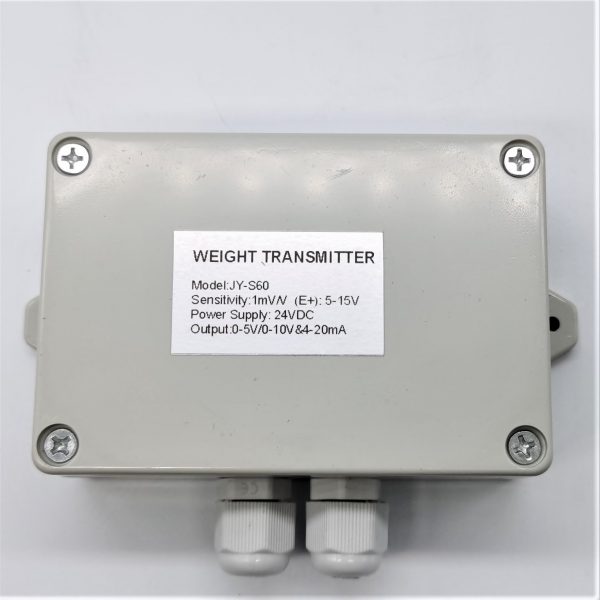

Lưu ý cấu hình: ảnh sản phẩm thể hiện một biến thể nhãn 1mV/V. PO chỉ ghi model JY-S60 nên Ánh Dương Vina không mặc định độ nhạy hoặc điện áp kích; hai thông số này phải được đối chiếu với loadcell thực tế trước khi giao hàng.

Chức năng và ưu điểm

Chuyển tín hiệu nhỏ từ cầu Wheatstone thành tín hiệu analog thông dụng cho hệ điều khiển.
Có cả ngõ ra điện áp và dòng, thuận tiện ghép PLC hoặc bộ thu thập dữ liệu.
Mạch lọc nguồn giúp hạn chế ảnh hưởng của gợn nguồn trong môi trường công nghiệp.
Có bảo vệ đảo cực và chống xung trên đường nguồn theo tài liệu nhà sản xuất.
Vỏ kim loại có tai bắt vít, phù hợp lắp cố định trong tủ điện hoặc gần cụm cân.

Sơ đồ đầu nối

Phía loadcell	S+ tín hiệu dương; S- tín hiệu âm; E+ kích dương; GND kích âm; GNDD màn chắn
Phía điều khiển	24V nguồn dương; GND nguồn âm; I0 ngõ ra dòng; V0 ngõ ra áp; GNDD màn chắn

Tên chân cần được kiểm tra lại trên nhãn/sơ đồ đi kèm đúng lô hàng trước khi đấu dây. Không cấp điện khi đang thay đổi dây loadcell.

Ứng dụng

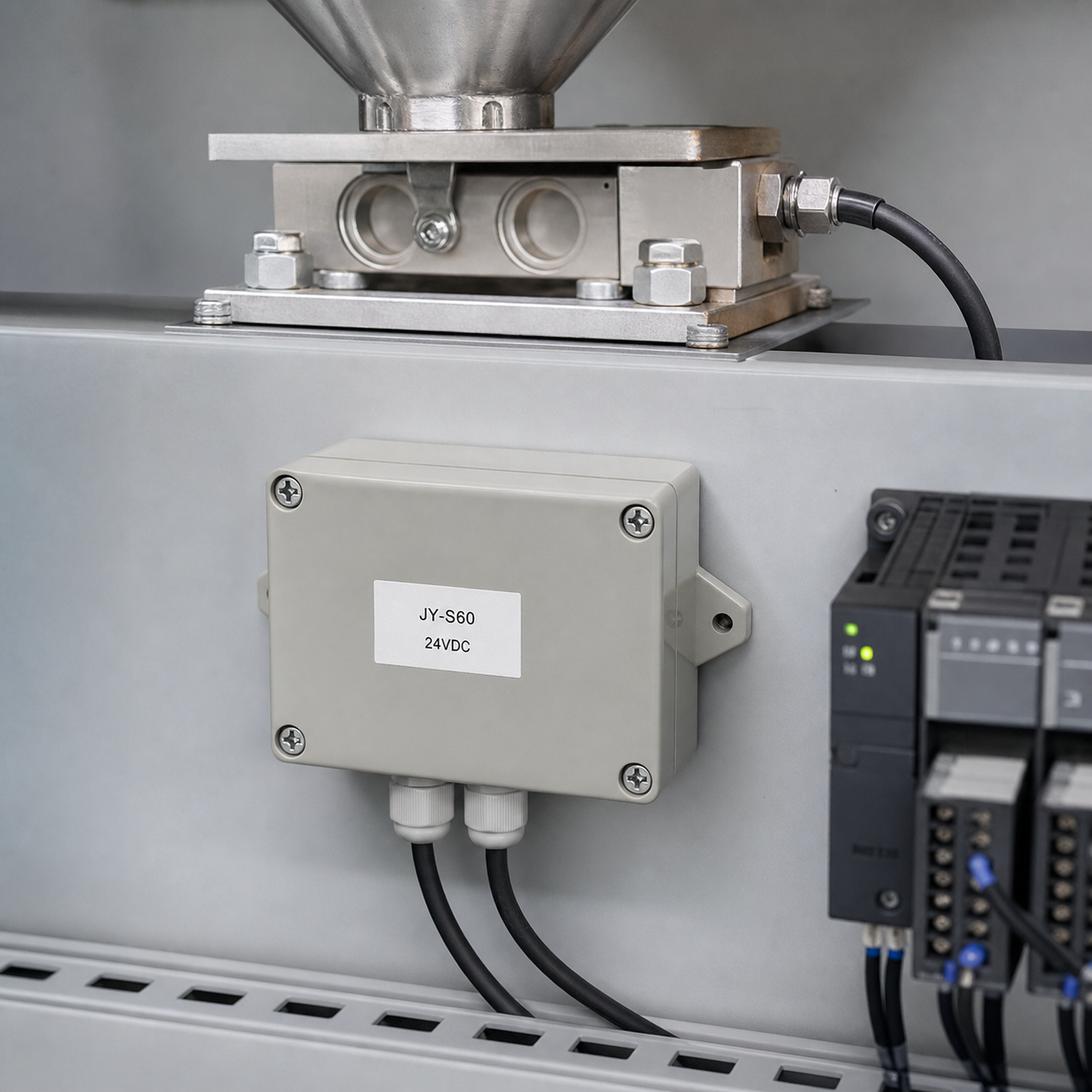

JY-S60 dùng trong cân bồn và phễu, cân định lượng, máy đóng gói, kiểm tra lực ép, đo lực kéo/nén và hệ thống đo mô-men dùng cảm biến strain gauge. Tín hiệu 4–20mA phù hợp đường cáp xa; ngõ ra điện áp thường phù hợp khoảng cách ngắn trong tủ điện có chống nhiễu tốt.

Hướng dẫn chọn và hiệu chỉnh

Xác nhận nguồn 24VDC, số dây và độ nhạy mV/V của loadcell.
Chọn điện áp kích 5V hoặc 10V đúng với cảm biến; xác nhận ngõ ra PLC cần 0–5V, 0–10V hay 4–20mA.
Nối màn chắn đúng điểm tiếp địa, tách cáp tín hiệu khỏi cáp động lực.
Không tải, chỉnh điểm zero; sau đó đặt tải chuẩn khoảng 80–100% dải đo để chỉnh span.
Kiểm tra lại điểm zero và một điểm trung gian sau hiệu chỉnh.

Xem thêm thiết bị công nghiệp và cảm biến đang được Ánh Dương Vina cung cấp.
