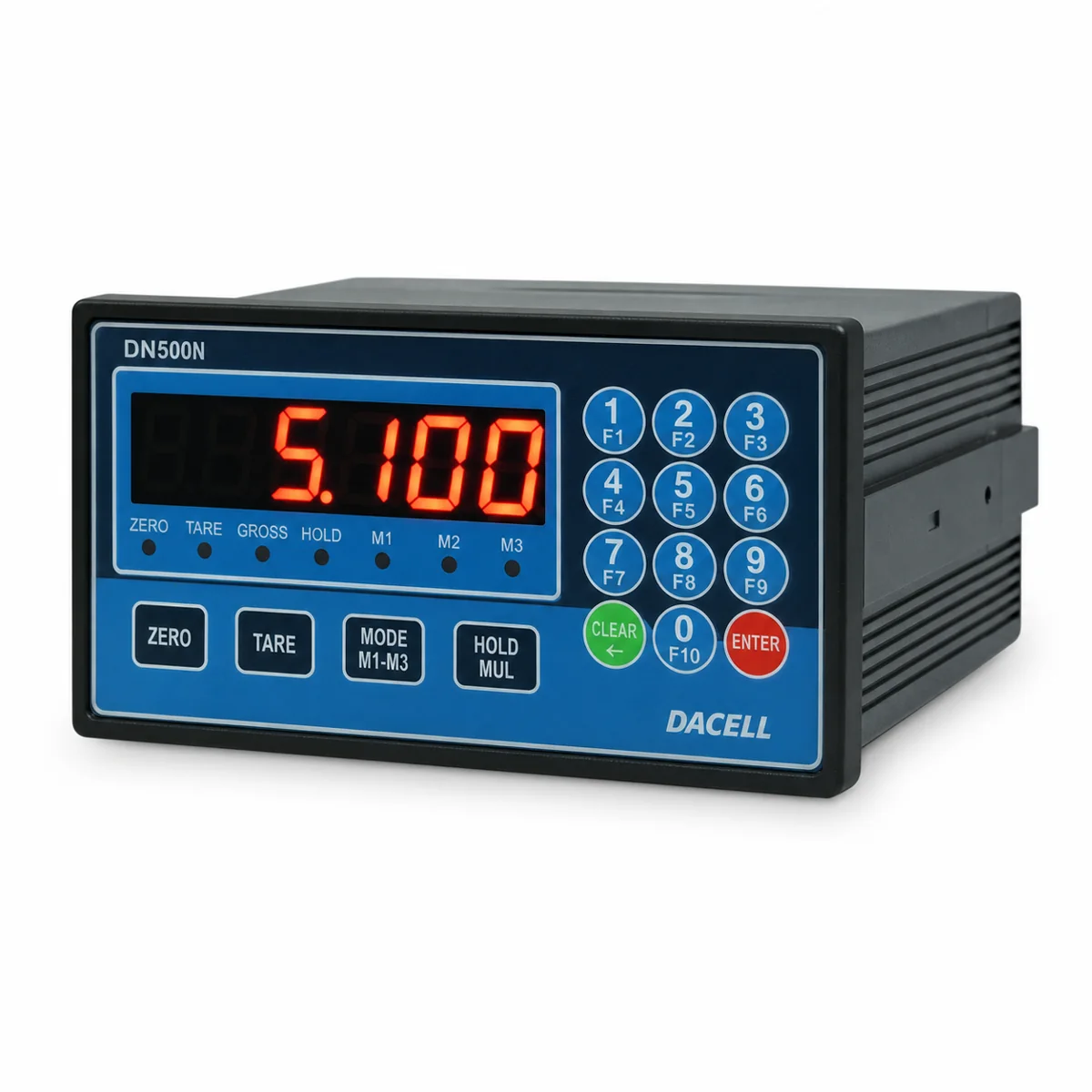

Bộ Hiển Thị Lực DACELL DN-500N RS485/RS422

Name: Bộ Hiển Thị Lực DACELL DN-500N RS485/RS422
Brand: DACELL
SKU: SP-009474

Giá: Liên hệ

Xuất kho:

DACELL DN-500N là bộ hiển thị số cho load cell, phù hợp hệ thống cân và đo lực công nghiệp. Phiên bản theo PO yêu cầu giao tiếp RS485/RS422; đây là tùy chọn truyền thông cần xác nhận đúng option khi đặt hàng.

Thiết bị có tốc độ chuyển đổi A/D tối đa 200 lần/giây, độ phân giải 19 bit, nguồn cấp 85–265 VAC và màn hình LED số lớn. Giá bán: Liên hệ.

Hotline: 0274 628 9521

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu bộ hiển thị lực DACELL DN-500N

2 Thông số kỹ thuật đã xác minh

3 Chức năng nổi bật

4 Ứng dụng

5 Cách chọn và đặt hàng đúng cấu hình

6 Lưu ý lắp đặt

7 Câu hỏi thường gặp

7.1 DN-500N có sẵn RS485 và RS422 không?

7.2 DN-500N dùng được cho đo lực hay chỉ để cân?

7.3 Tốc độ đọc của DN-500N là bao nhiêu?

7.4 Cần làm gì để hạn chế nhiễu truyền thông?

Giới thiệu bộ hiển thị lực DACELL DN-500N

DACELL DN-500N là bộ chỉ thị số công nghiệp dùng để nhận tín hiệu mV/V từ load cell, chuyển đổi và hiển thị giá trị cân hoặc lực. Thiết bị được lắp mặt tủ, có bàn phím số và các phím zero, tare, hold, print để cài đặt và vận hành tại hiện trường.

PO yêu cầu cấu hình DN-500N-RS485/RS422. Theo tài liệu DACELL, RS-422 và RS-485 là tùy chọn giao tiếp nối tiếp; vì vậy khi báo giá cần ghi rõ option truyền thông, không chỉ ghi model cơ bản DN500N.

Thông số kỹ thuật đã xác minh

Hạng mục	Thông tin
Hãng	DACELL Co., Ltd.
Model	DN500N / DN-500N
Mã quản lý	SP-009474
Tín hiệu vào load cell	0,5–3,0 mV/V
Nguồn kích load cell	10 VDC ±5%, tối đa 320 mA
Tốc độ chuyển đổi A/D	Tối đa 200 lần/giây
Độ phân giải A/D	1/520.000 count, 19 bit
Độ phi tuyến	0,01% toàn thang
Hiển thị	LED 7 đoạn; chiều cao ký tự khoảng 20 mm
Vị trí dấu thập phân	0 / 0.0 / 0.00 / 0.000
Nguồn cấp	85–265 VAC
Kích thước tham khảo	193 × 100 × 140 mm (R × C × S)
Khối lượng tham khảo	Khoảng 1,5 kg
Giao tiếp theo PO	RS-422 / RS-485 – tùy chọn, cần xác nhận khi đặt hàng

Chức năng nổi bật

Hiển thị số lớn, hỗ trợ zero, tare, gross/net, hold và print.
Bộ nhớ dữ liệu khi mất nguồn và chức năng tự chẩn đoán.
Ngõ vào điều khiển ngoài cách ly quang, phù hợp môi trường công nghiệp có nhiễu.
RS-232C và current loop được nêu là giao tiếp tiêu chuẩn; RS422/RS485 là option.
Có thể chọn thêm ngõ ra analog 0–10 V, 0–5 V hoặc 4–20 mA theo cấu hình đặt hàng.

Ứng dụng

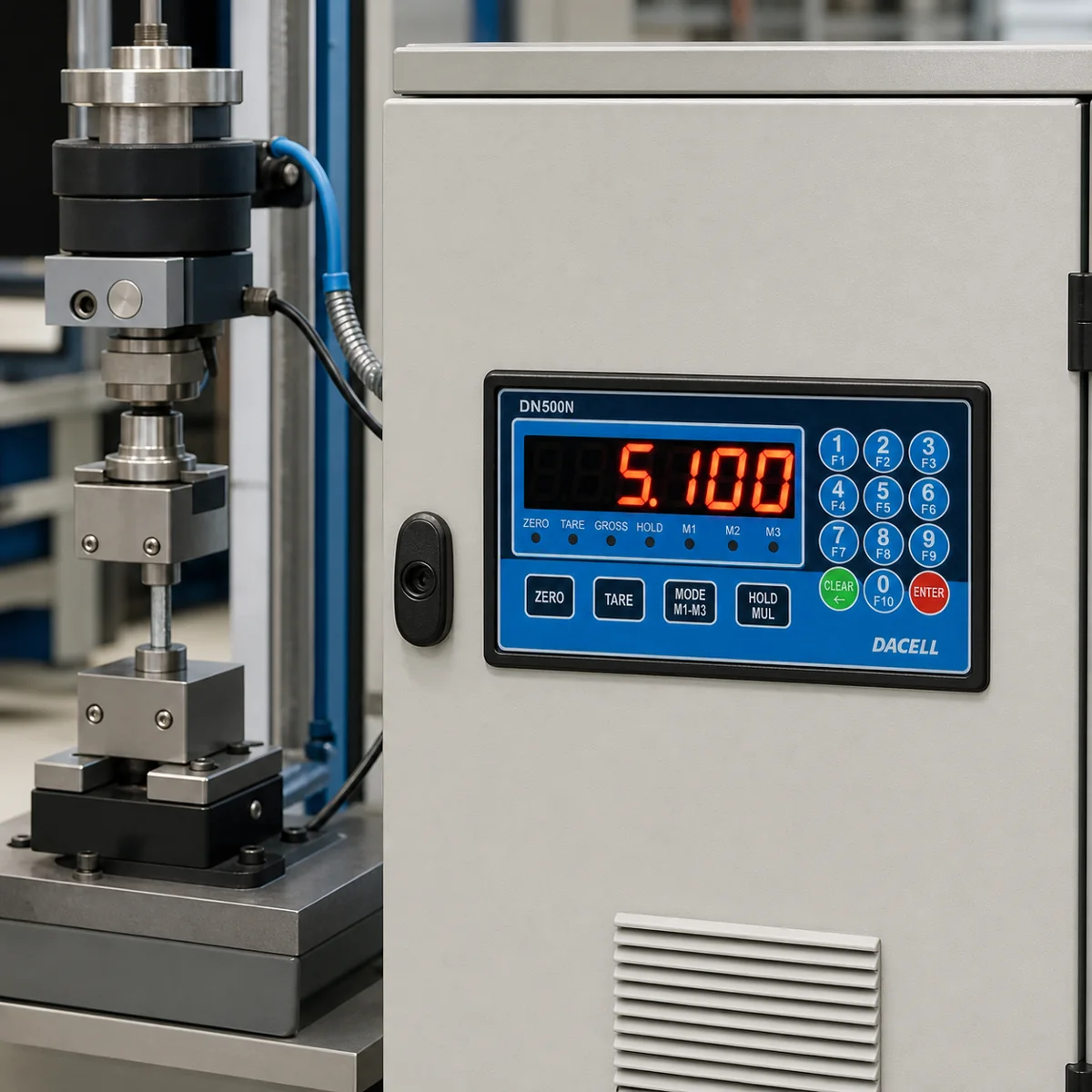

DN-500N được dùng trong bàn thử lực, máy ép, cân bồn, cân phễu, hệ thống định lượng, máy kiểm tra kéo/nén và các dây chuyền cần hiển thị tín hiệu load cell. Tùy chọn RS485/RS422 phù hợp khi cần truyền dữ liệu tới PLC, máy tính hoặc bộ thu thập dữ liệu ở khoảng cách dài.

Cách chọn và đặt hàng đúng cấu hình

Xác nhận loại load cell, độ nhạy mV/V và tổng trở để bảo đảm tải của nguồn kích phù hợp.
Ghi rõ cần RS485 hay RS422; hai chuẩn có cách đấu dây và chế độ truyền khác nhau.
Xác nhận có cần ngõ ra analog, BCD hoặc relay điều khiển hay không.
Kiểm tra kích thước khoét tủ, điện áp nguồn và yêu cầu chống nhiễu tại vị trí lắp.
Đối chiếu tem option ở mặt sau thiết bị trước khi thay thế cho máy đang vận hành.

Lưu ý lắp đặt

Tách cáp load cell và cáp truyền thông khỏi dây nguồn AC, biến tần và contactor. Dùng cáp shield, nối đất đúng một đầu theo thiết kế hệ thống và ngắt nguồn trước khi đấu connector. Sau khi lắp cần hiệu chuẩn zero/span bằng quả cân hoặc chuẩn lực phù hợp.

Câu hỏi thường gặp

DN-500N có sẵn RS485 và RS422 không?

Không nên mặc định. Tài liệu DACELL liệt kê RS422/RS485 là option, nên phải xác nhận cấu hình trên tem hoặc đơn đặt hàng.

DN-500N dùng được cho đo lực hay chỉ để cân?

Thiết bị xử lý tín hiệu load cell mV/V, vì vậy có thể dùng cho cân hoặc đo lực nếu cảm biến, cách hiệu chuẩn và đơn vị hiển thị được cấu hình phù hợp.
