Bộ hẹn giờ DH48S-S Series 8 chân – Twin Timer chu kỳ

Giới thiệu bộ hẹn giờ DH48S-S Series

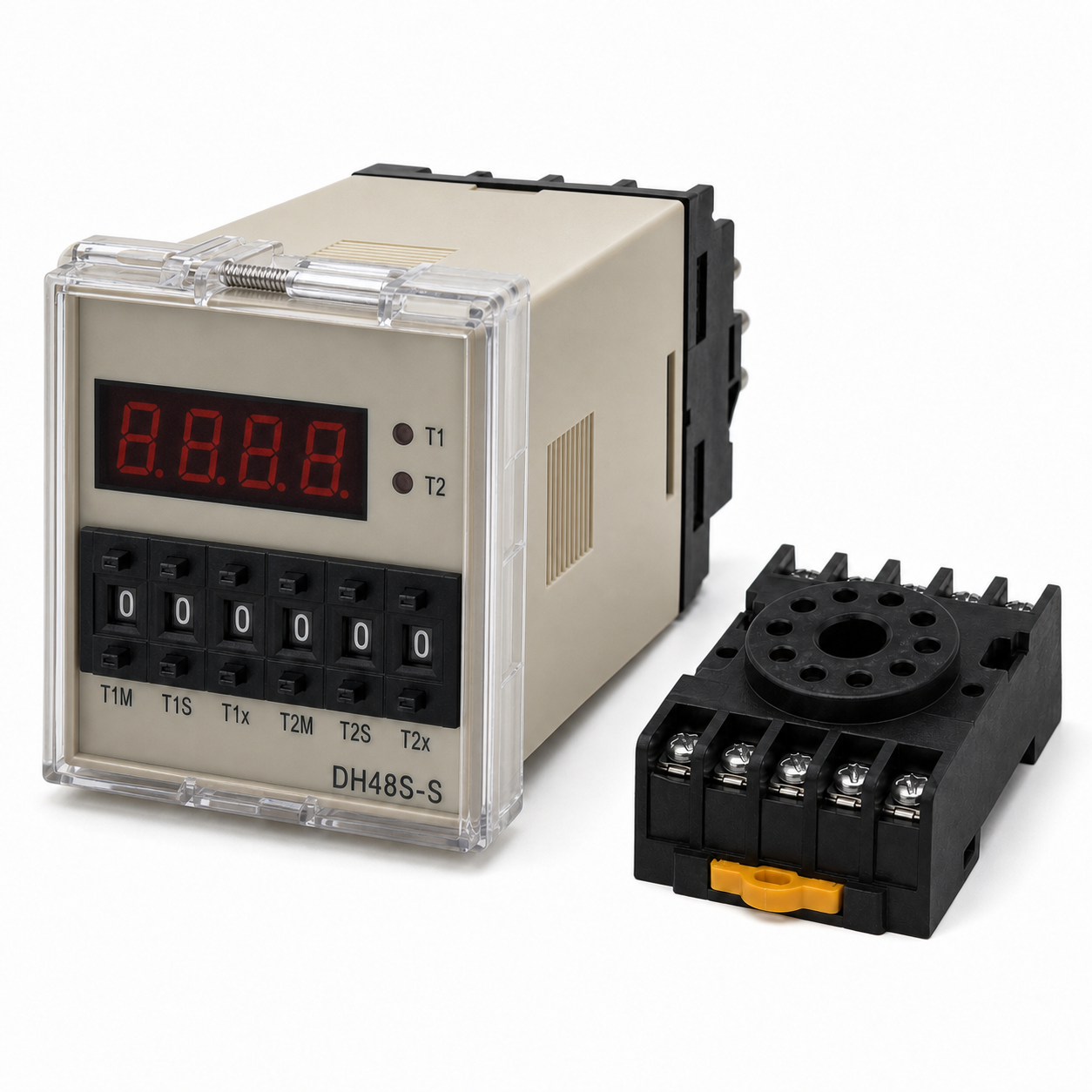

Bộ hẹn giờ DH48S-S là timer chu kỳ dạng twin timer, dùng để tạo hai khoảng thời gian T1 và T2 lặp lại trong mạch điều khiển. Thiết bị có mặt trước tiêu chuẩn 48 × 48 mm, hiển thị LED 4 số, đèn chỉ thị T1/T2 và kết nối 8 chân qua đế cắm. Cấu trúc này phù hợp với tủ điện máy đóng gói, bơm tuần hoàn, quạt, băng tải và các cơ cấu cần đóng/ngắt theo chu kỳ.

Sản phẩm này được đăng theo series DH48S-S vì điện áp nguồn không được thể hiện trong PO. Trước khi đặt hàng, khách hàng cần xác nhận điện áp cấp, sơ đồ chân và nhãn hãng trên thiết bị thực tế. PO ghi thương hiệu Omron, tuy nhiên mã DH48S-S chưa được xác minh là model chính thức của Omron; vì vậy Ánh Dương Vina không gắn thương hiệu Omron cho sản phẩm khi chưa có ảnh tem hoặc catalogue đối chiếu.

Thông số DH48S-S đã xác minh theo tài liệu series

Lưu ý: các thông số trên mô tả series đã được đối chiếu từ tài liệu nhà sản xuất tham khảo. Dải thời gian, công suất tiếp điểm và sơ đồ đấu dây có thể thay đổi theo đơn vị sản xuất hoặc phiên bản. Luôn ưu tiên thông tin trên nhãn và catalogue đi kèm hàng thực tế.

Các phiên bản điện áp của DH48S-S

Tài liệu series liệt kê nhiều lựa chọn điện áp. Mỗi lựa chọn cần được xem là một phiên bản riêng, không dùng thay thế lẫn nhau nếu nhãn nguồn không tương thích.

Danh sách trên là các biến thể được công bố cho series, không phải cam kết rằng mọi biến thể đều có sẵn. Vui lòng cung cấp ảnh nhãn hoặc điện áp yêu cầu để Ánh Dương Vina chọn đúng mã.

Ưu điểm của bộ hẹn giờ chu kỳ DH48S-S

• Cài độc lập hai khoảng thời gian T1 và T2 để tạo chu kỳ ON/OFF lặp lại.
• Màn hình LED dễ quan sát trong tủ điện và thuận tiện kiểm tra giá trị cài đặt.
• Mặt 48 × 48 mm phổ biến, phù hợp nhiều bảng điều khiển và tủ máy.
• Kết nối 8 chân giúp tháo lắp, bảo trì nhanh khi sử dụng đúng socket.
• Có nhiều phiên bản điện áp, phù hợp mạch điều khiển AC hoặc DC tùy model.

Ứng dụng phù hợp

• Điều khiển bơm cấp nước, bơm tuần hoàn hoặc bơm bôi trơn theo chu kỳ.
• Đóng/ngắt quạt làm mát tủ điện hoặc quạt thông gió theo thời gian cài đặt.
• Điều khiển contactor cho băng tải, máy đóng gói và cơ cấu cấp phôi.
• Tạo chu kỳ chạy – nghỉ cho hệ thống tưới, đèn báo hoặc còi cảnh báo.
• Thay thế timer chu kỳ cùng chức năng sau khi đã đối chiếu điện áp và sơ đồ chân.

Cách chọn đúng DH48S-S

1. Xác nhận điện áp nguồn: kiểm tra mạch điều khiển dùng 12 V, 24 V, 110 V, 220 V, 380 V hay nguồn rộng.
2. Xác định dải thời gian: chọn dải đáp ứng thời gian T1/T2 thực tế; không suy đoán chỉ từ mặt trước.
3. Kiểm tra sơ đồ chân: so sánh số chân nguồn, COM, NO, NC trên nhãn timer và socket.
4. Kiểm tra tải: dùng relay trung gian hoặc contactor nếu tải vượt khả năng tiếp điểm của phiên bản cụ thể.
5. Gửi ảnh nhãn cũ: khi mua thay thế, ảnh mặt trước, mặt bên và sơ đồ chân giúp tránh chọn sai.

Hướng dẫn lắp đặt và sử dụng an toàn

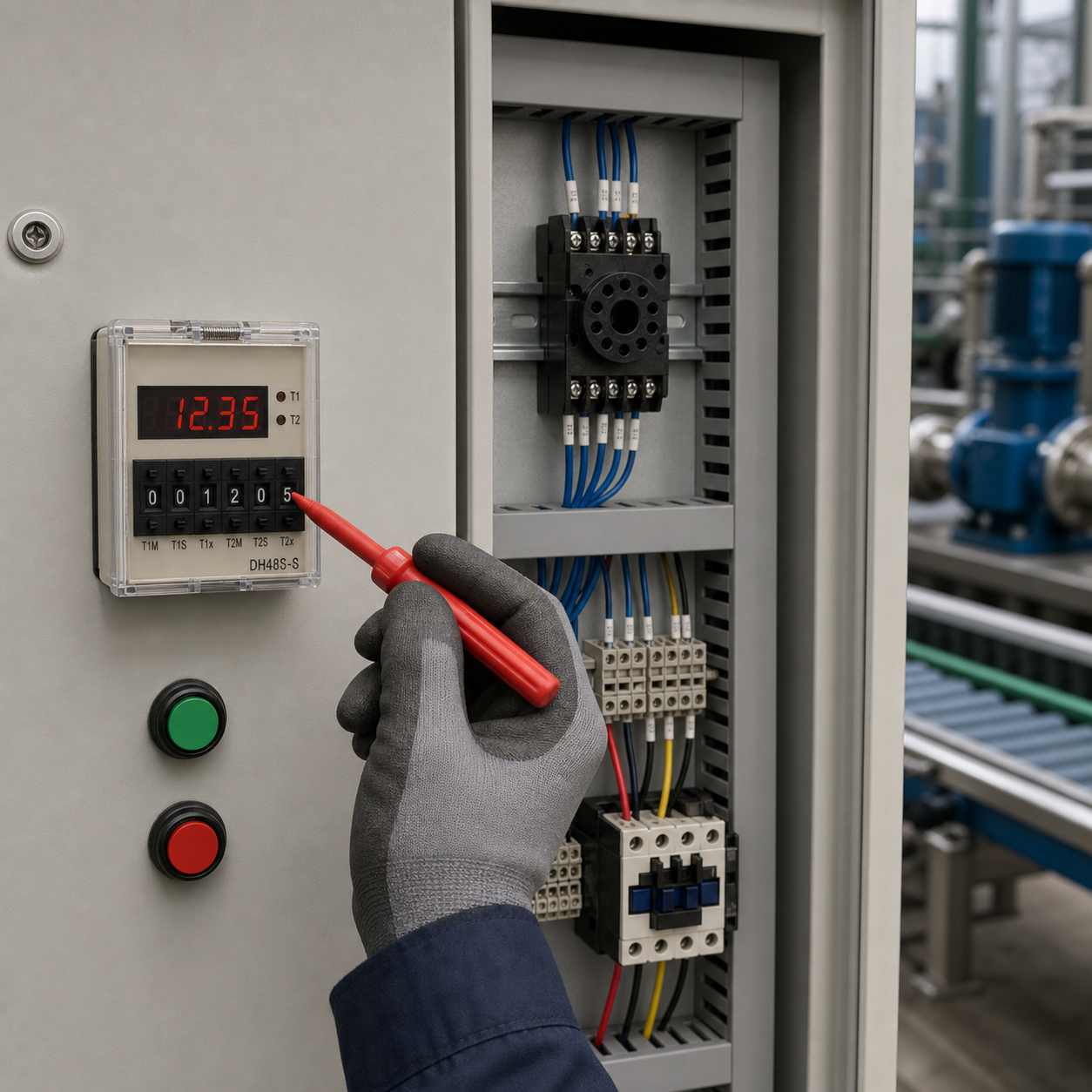

Ngắt nguồn hoàn toàn trước khi lắp. Gắn thiết bị vào socket đúng loại, siết chắc dây dẫn và kiểm tra nguồn cấp bằng đồng hồ đo. Cài T1, T2 và đơn vị thời gian khi mạch chưa mang tải; sau đó chạy thử với contactor hoặc relay trung gian. Không thay đổi núm chọn dải khi hệ thống đang vận hành nếu catalogue của phiên bản không cho phép. Đặt timer tránh nước, bụi dẫn điện, rung mạnh và nhiệt độ vượt giới hạn.

Để được đối chiếu đúng phiên bản và nhận báo giá, vui lòng liên hệ Ánh Dương Vina kèm điện áp nguồn, dải thời gian, ảnh tem và số lượng cần dùng.

Câu hỏi thường gặp về DH48S-S

DH48S-S có phải của Omron không?

Chưa thể xác nhận. DH48S-S là mã series được nhiều đơn vị sản xuất cung cấp và không phải model Omron đã được xác minh trong tài liệu đối chiếu. Chỉ xác định thương hiệu khi có nhãn hoặc catalogue chính hãng.

DH48S-S dùng điện áp bao nhiêu?

Series có nhiều phiên bản như 12 VAC/DC, 24 VAC/DC, 36 VAC, 110 VAC, 220 VAC, 380 VAC và nguồn rộng 24–240 VAC/DC. Phải chọn đúng điện áp in trên nhãn.

Có thể lắp DH48S-S lên ray DIN không?

Có thể khi dùng socket gắn ray DIN phù hợp, chẳng hạn PF083A/PF083A-E theo tài liệu series, và đã đối chiếu đúng sơ đồ chân.

DH48S-S điều khiển tải trực tiếp được không?

Phụ thuộc khả năng tiếp điểm của phiên bản cụ thể. Với tải động cơ, bơm hoặc tải cảm, nên dùng timer điều khiển relay trung gian hoặc contactor và kiểm tra dòng định mức.

Cần cung cấp gì để chọn đúng sản phẩm?

Hãy cung cấp điện áp nguồn, dải thời gian T1/T2, sơ đồ đấu dây, ảnh nhãn timer cũ và yêu cầu lắp mặt tủ hay ray DIN.

Nguồn kỹ thuật tham khảo: tài liệu DH48S-S Series của Finglai. Thông số hàng giao thực tế cần được xác nhận theo nhãn sản phẩm.
