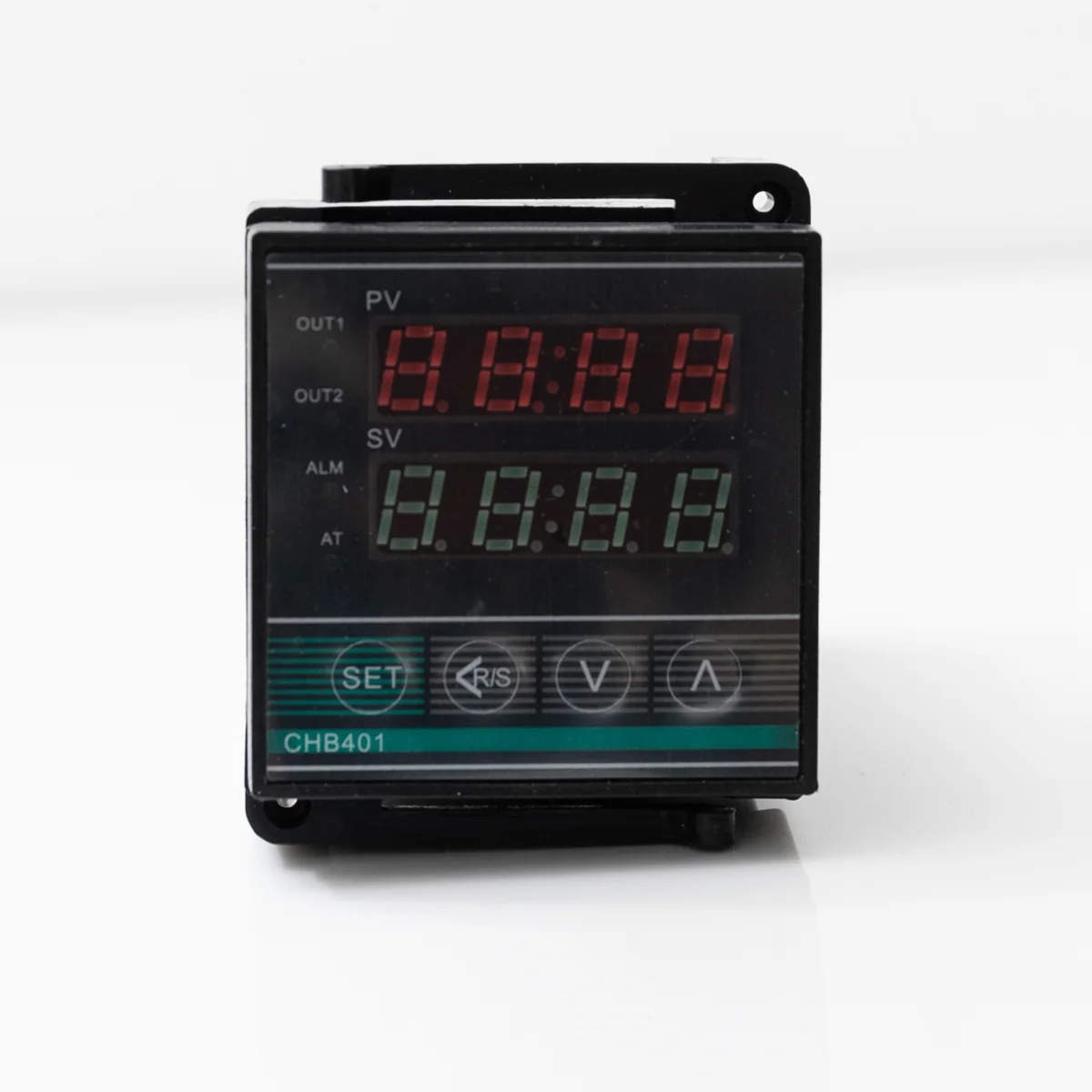

Bộ điều khiển nhiệt độ BERM CHB401 PID 48x48mm

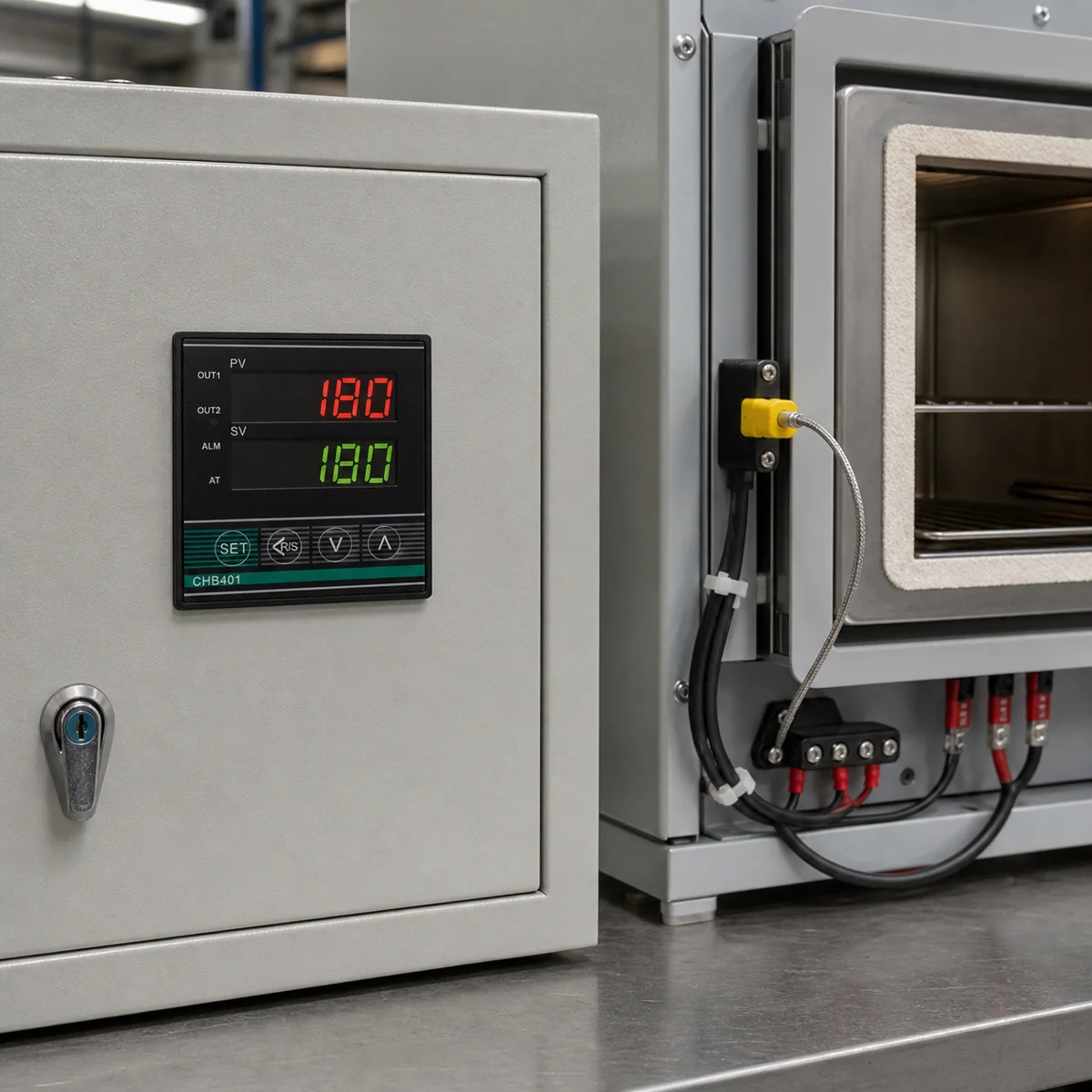

Ứng dụng bộ điều khiển nhiệt độ CHB401 trên tủ gia nhiệt

Bộ Điều Khiển Nhiệt Độ BERM CHB401 PID 48x48mm

Name: Bộ Điều Khiển Nhiệt Độ BERM CHB401 PID 48x48mm
Brand: BERM
SKU: SP-009511

Giá: Liên hệ

Xuất kho:

BERM CHB401 là bộ điều khiển nhiệt độ PID dạng lắp panel, mặt 48 × 48 mm, hiển thị đồng thời PV và SV. Dòng CHB401 có nhiều phiên bản cảm biến K/E/J/Pt100/Cu50 và ngõ ra relay, logic SSR hoặc SCR.

PO chỉ nêu model CHB401, chưa có mã đuôi cấu hình. Khi báo giá phải xác nhận loại đầu vào, ngõ ra và dải nhiệt. Giá bán: Liên hệ.

Hotline: 0274 628 9521

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu bộ điều khiển nhiệt độ BERM CHB401

2 Thông số chung của dòng CHB401

3 Ưu điểm

4 Ứng dụng thường gặp

5 Cách xác định đúng cấu hình CHB401

6 Hướng dẫn lắp đặt an toàn

7 Câu hỏi thường gặp

7.1 CHB401 có dùng được cảm biến K và Pt100 không?

7.2 CHB401 xuất relay hay SSR?

7.3 Kích thước khoét tủ CHB401 là bao nhiêu?

7.4 Có thể thay CHB401 bằng bộ điều khiển 48 × 48 khác không?

Giới thiệu bộ điều khiển nhiệt độ BERM CHB401

CHB401 là bộ điều khiển nhiệt độ số nhỏ gọn, dùng thuật toán PID và chức năng tự chỉnh định để giữ nhiệt ổn định cho tủ sấy, lò gia nhiệt, máy ép nhựa, máy đùn và các thiết bị nhiệt công nghiệp. Mặt hiển thị vuông 48 × 48 mm có hai hàng LED: PV cho nhiệt độ đo được và SV cho giá trị đặt.

Mã quản lý trong PO là SP-009511, nhãn ghi BERM CHB401. Tài liệu dòng CHB của nhà sản xuất Huibang/Winpark cho thấy CHB401 có nhiều mã cấu hình. Vì PO chưa ghi mã đuôi, Ánh Dương không tự mặc định cảm biến K, Pt100 hay kiểu ngõ ra.

Thông số chung của dòng CHB401

Hạng mục	Thông tin đã xác minh
Model	CHB401
Kích thước mặt	48 × 48 mm
Kích thước thân tham khảo	44 × 44 × 85,5 mm
Kích thước khoét tủ	45 × 45 mm
Phương pháp điều khiển	PID hoặc ON/OFF
Nguồn cấp tiêu chuẩn	180–240 VAC, 50/60 Hz
Tùy chọn nguồn rộng	85–260 VAC với mã -EP
Công suất tiêu thụ	Không quá 5 W
Độ chính xác	0,5% toàn thang
Độ phân giải	1°C
Loại đầu vào của dòng	K, E, J, Pt100, Cu50 – tùy mã đặt hàng
Loại đầu ra của dòng	Relay, mức logic điều khiển SSR hoặc SCR – tùy mã
Môi trường làm việc	0–50°C; RH 35–85%, không ngưng tụ

Ưu điểm

Hiển thị PV/SV riêng biệt, dễ theo dõi giá trị thực và nhiệt độ đặt.
PID và auto-tuning giúp giảm dao động nhiệt khi được cài đúng tham số.
Kích thước 48 × 48 mm phù hợp nhiều tủ điều khiển và máy OEM.
Hỗ trợ nhiều cảm biến, dải nhiệt và phương án ngõ ra trong cùng dòng sản phẩm.
Có thể cấu hình cảnh báo hoặc làm mát tùy phiên bản.

Ứng dụng thường gặp

CHB401 được dùng cho lò sấy, tủ nhiệt, máy đóng gói, máy ép phun, máy đùn nhựa, hot runner, bể gia nhiệt, thiết bị phòng thí nghiệm và các hệ thống cần điều khiển nhiệt một vùng.

Cách xác định đúng cấu hình CHB401

Chụp đầy đủ tem bên hông hoặc mặt sau để đọc mã cấu hình sau CHB401.
Xác nhận cảm biến đang dùng: thermocouple K/E/J hay RTD Pt100/Cu50.
Xác nhận ngõ ra chính là tiếp điểm relay, xung logic điều khiển SSR hay SCR.
Kiểm tra dải nhiệt, nguồn cấp, chức năng cảnh báo và làm mát.
Đối chiếu sơ đồ chân in trên thân; không đấu theo sơ đồ của phiên bản khác.

Hướng dẫn lắp đặt an toàn

Ngắt nguồn trước khi đấu dây. Tách dây cảm biến khỏi dây nguồn và dây tải; với thermocouple phải giữ đúng cực tính và dùng đúng loại dây bù. Nếu điều khiển tải công suất lớn, dùng contactor hoặc SSR đúng dòng tải thay vì đưa tải trực tiếp qua ngõ ra điều khiển. Sau khi lắp mới nên chạy auto-tuning ở điều kiện tải thực.

Câu hỏi thường gặp

CHB401 có dùng được cảm biến K và Pt100 không?

Dòng CHB401 có các cấu hình hỗ trợ K và Pt100, nhưng từng thiết bị phải được xác nhận bằng mã đuôi hoặc tem đấu dây; không nên coi mọi CHB401 là đầu vào universal.
