Bánh xe sắt rãnh V 3.5 inch cho cổng lùa

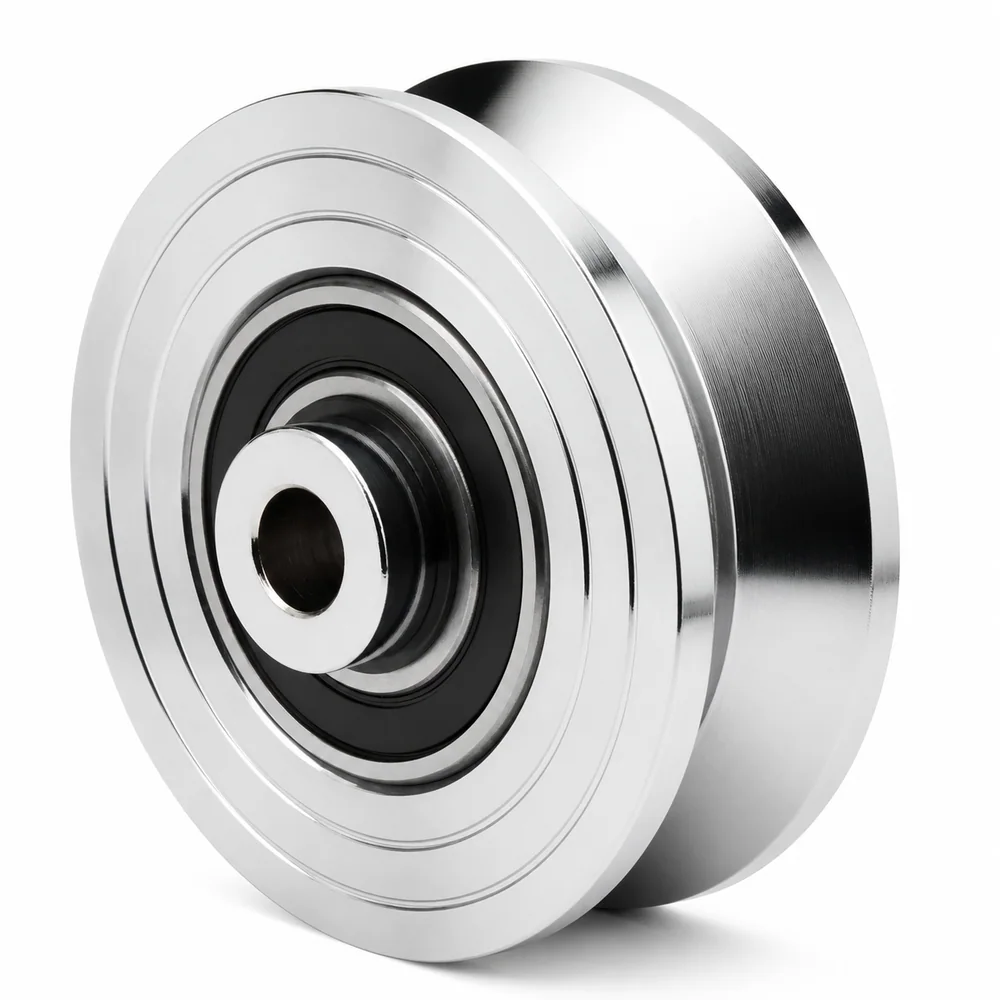

Giới thiệu bánh xe sắt rãnh V 3.5 inch

Bánh xe sắt rãnh V 3.5 inch cho cổng lùa làm nhiệm vụ đỡ cánh cổng và giữ quỹ đạo chuyển động dọc theo ray góc V. Rãnh chữ V ôm hai mặt của ray, giúp bánh tự định tâm khi lăn và hạn chế dịch ngang nếu ray được lắp thẳng. Kích thước 3.5 inch tương đương đường kính danh nghĩa 88,9mm, là thông tin quan trọng khi thay thế vì đường kính bánh ảnh hưởng trực tiếp đến cao độ cổng, khoảng hở nền và vị trí trục.

Sản phẩm thích hợp cho cổng lùa dân dụng, cổng kho, hàng rào trượt và các cơ cấu bàn trượt thủ công sử dụng cùng kiểu ray. Khi chọn bánh, không chỉ đối chiếu đường kính ngoài mà còn cần kiểm tra bề rộng rãnh, góc rãnh, đường kính trục, khoảng lắp trong gá và tải thiết kế của toàn bộ cụm. Những kích thước chưa thể hiện trên trang nên được đo trực tiếp từ bánh cũ hoặc bản vẽ cụm cổng trước khi đặt hàng.

Thông số nhận diện đã xác minh

Nguyên lý làm việc với ray chữ V

Trong một cụm cổng lùa, trọng lượng cánh cổng truyền xuống bánh và tiếp tục truyền xuống ray. Hai mặt nghiêng của rãnh V tạo vùng tiếp xúc định hướng, vì vậy độ thẳng của ray và độ đồng trục giữa các bánh quyết định độ êm của chuyển động. Nếu ray bị cong, lún, bám xỉ hàn hoặc có mối nối gồ, bánh sẽ chịu va đập lặp lại và có thể mòn lệch. Việc tăng số bánh không tự động giải quyết tải trọng nếu khung cổng không đủ cứng hoặc các bánh không cùng cao độ.

Ưu điểm khi chọn đúng quy cách

• Rãnh V hỗ trợ giữ hướng cho cánh cổng trên ray góc tương ứng.
• Đường kính 3.5 inch tạo cơ sở rõ ràng để đối chiếu bánh cũ và cao độ lắp.
• Kết cấu kim loại phù hợp với cơ cấu cổng cần chi tiết chịu lực và làm việc lặp lại.
• Dễ tích hợp vào gá hàn, hộp bánh hoặc cụm trục có thể tháo bảo trì.

Khả năng chịu tải thực tế phụ thuộc vào kết cấu bánh, trục, ổ lăn, số lượng bánh, khoảng cách bố trí và chất lượng ray. Không nên suy ra tải cho phép chỉ từ đường kính 3.5 inch.

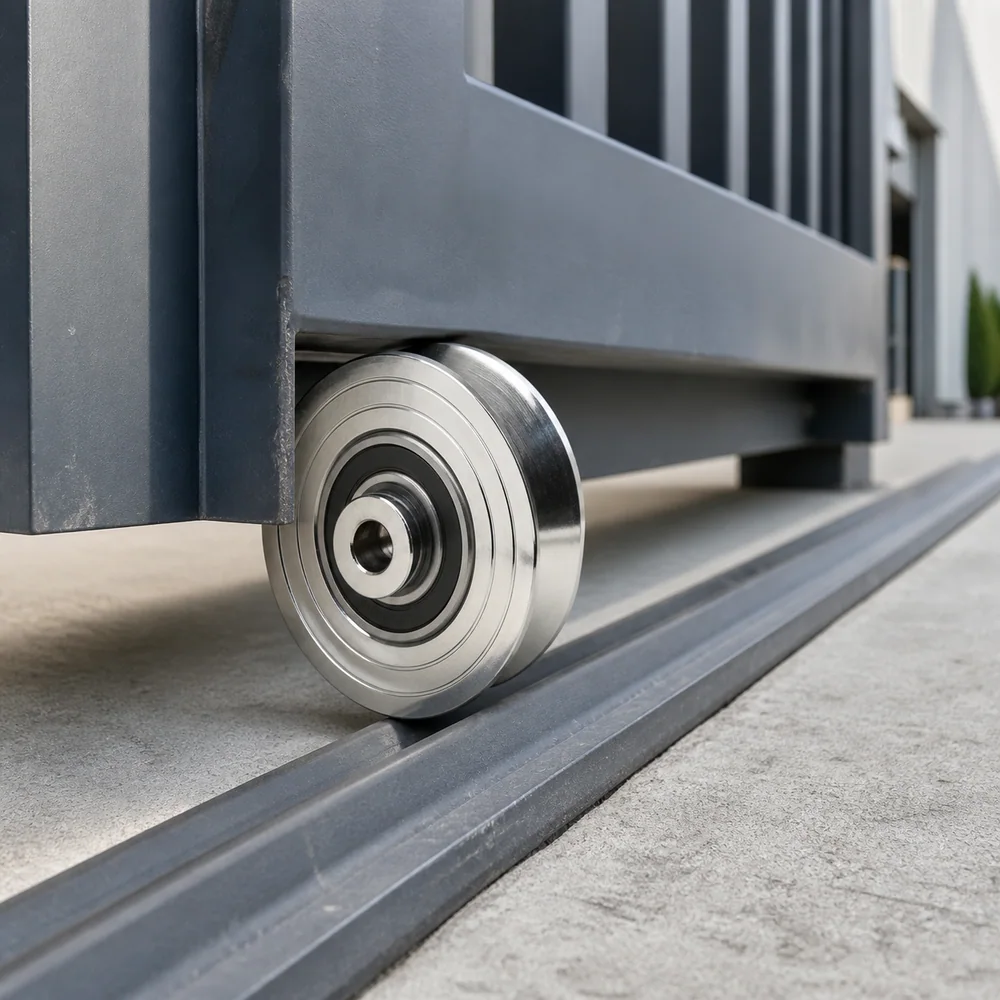

Ứng dụng phù hợp

Bánh xe có thể dùng cho cổng trượt lắp tại nhà xưởng, kho vật tư, bãi xe, hàng rào, cửa ra vào khu sản xuất hoặc cơ cấu bàn lùa chạy trên ray V. Với hệ thống có mô-tơ, bánh và ray phải lăn nhẹ trước khi kết nối truyền động; mô-tơ không nên được dùng để kéo một cơ cấu đang kẹt hoặc sai tâm. Người đang hoàn thiện bộ cổng có thể xem thêm bộ dẫn hướng cổng lùa 2 lăn D30mm để kiểm soát phần trên của cánh cổng.

Cách chọn bánh thay thế

1. Đo đường kính ngoài bánh cũ và xác nhận quy cách 3.5 inch.
2. Đo góc, chiều sâu và bề rộng rãnh để bảo đảm phù hợp ray đang dùng.
3. Kiểm tra đường kính trục, bề rộng moay-ơ và khoảng lắp giữa hai má gá.
4. Xác định tổng khối lượng cánh, số bánh chia tải và hệ số an toàn theo thiết kế.
5. Kiểm tra hành trình để bánh không chạm bu lông, gờ nền hoặc tấm chặn.

Hướng dẫn lắp đặt và bảo trì

Ray cần được vệ sinh, căn thẳng và liên kết chắc với nền. Hai bánh chính phải cùng mặt phẳng; sau khi gá tạm, đẩy cổng bằng tay hết hành trình để phát hiện điểm nặng. Chỉ hàn hoặc siết cố định khi khe hở và cao độ đã đạt yêu cầu. Trong quá trình sử dụng, thường xuyên loại bỏ đá, cát và mạt kim loại trên ray; kiểm tra độ rơ trục, tiếng kêu, vết mòn một phía và các mối hàn của hộp bánh. Nếu bánh mòn lệch, cần sửa nguyên nhân ở ray hoặc gá trước khi thay bánh mới.

Câu hỏi thường gặp

Bánh 3.5 inch có đường kính bao nhiêu milimét?

3.5 inch quy đổi chính xác bằng 88,9mm. Đây là đường kính danh nghĩa dùng để nhận diện, vẫn cần đo thực tế các kích thước lắp.

Bánh rãnh V có dùng với ray tròn được không?

Không nên. Hình học rãnh và ray phải tương ứng; bánh rãnh V được thiết kế cho ray góc V phù hợp.

Có thể xác định tải trọng chỉ dựa vào đường kính bánh không?

Không. Tải còn phụ thuộc vật liệu, trục, ổ lăn, kết cấu gá, số bánh và điều kiện ray.

Khi cổng lùa bị nặng nên thay bánh ngay không?

Nên kiểm tra ray cong, vật cản, sai tâm và độ rơ gá trước. Thay bánh mà không sửa nguyên nhân có thể làm bánh mới tiếp tục mòn nhanh.

Tham khảo kỹ thuật và tư vấn

Hình dạng bánh rãnh V 3.5 inch được đối chiếu từ mẫu bánh cổng trượt cùng đường kính. Thông số sử dụng trên trang này giới hạn ở dữ liệu đã xác minh cho mặt hàng. Xem thêm các sản phẩm công nghiệp hoặc liên hệ Ánh Dương để đối chiếu kích thước lắp và nhận báo giá.
