Bộ dẫn hướng cổng lùa 2 lăn D30mm

Giới thiệu bộ dẫn hướng cổng lùa 2 lăn D30mm

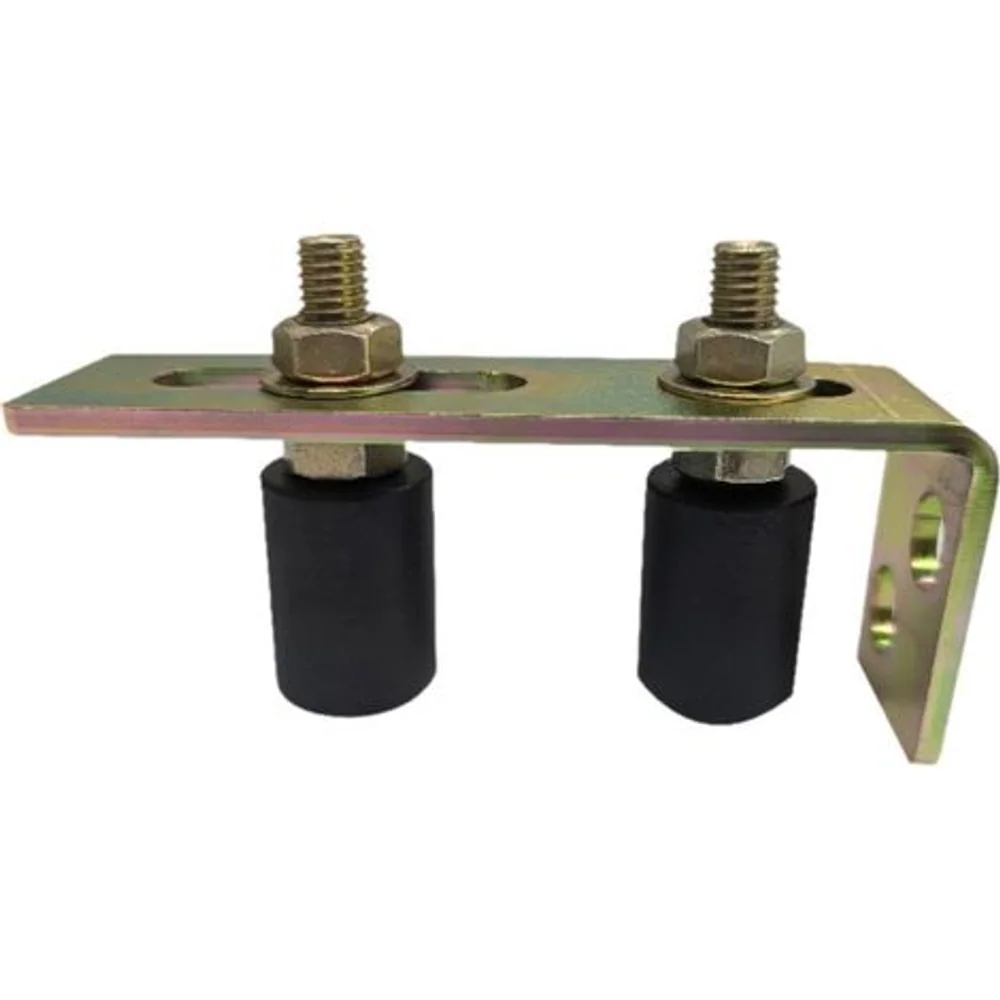

Bộ dẫn hướng cổng lùa 2 lăn D30mm là cụm phụ kiện đặt ở phần trên của cánh cổng trượt. Hai con lăn tiếp xúc hoặc duy trì khe nhỏ ở hai mặt bên của khung cổng, nhờ đó hạn chế cánh nghiêng, rung ngang và va vào trụ khi đóng mở. Cụm dẫn hướng không thay thế bánh chịu tải phía dưới; nhiệm vụ chính của nó là kiểm soát phương chuyển động và giữ cánh ổn định.

Đường kính 30mm là kích thước nhận diện của con lăn. Khi lắp mới hoặc thay thế, cần đo bề dày thanh khung chạy qua giữa hai lăn, khoảng điều chỉnh của gá, cao độ đặt cụm và không gian dành cho đầu bu lông. Vật liệu con lăn, vật liệu gá và lớp phủ có thể thay đổi theo nguồn cung, vì vậy lựa chọn cuối cùng nên dựa trên kích thước lắp thực tế và môi trường sử dụng.

Thông số nhận diện đã xác minh

Vai trò của hai con lăn dẫn hướng

Một cánh cổng lùa dài có mô-men lật đáng kể do trọng lượng bản thân, gió và lực đẩy của người dùng hoặc mô-tơ. Bánh dưới chịu trọng lượng nhưng không đủ để giữ phần trên hoàn toàn ổn định. Hai lăn D30mm tạo một khe dẫn hướng, giúp cánh đi qua trụ theo quỹ đạo đã căn chỉnh. Bố trí hai lăn đối xứng còn giúp tránh tình trạng một phía khung cổng cọ trực tiếp vào trụ.

Khe lăn không nên siết quá chặt. Nếu hai lăn ép cứng vào khung, ma sát tăng, mô-tơ phải làm việc nặng và bề mặt cánh dễ bị xước. Nếu khe quá rộng, cổng rung và va đập khi đổi chiều. Mức căn phù hợp là cánh di chuyển nhẹ, không kẹt trong toàn hành trình nhưng độ rơ ngang được kiểm soát.

Ưu điểm của cấu hình 2 lăn

• Dẫn hướng cánh từ hai phía, ổn định hơn cấu hình chỉ có một điểm tì.
• Con lăn D30mm tạo cụm lắp nhỏ gọn cho nhiều dạng khung cổng lùa.
• Có thể căn khe theo bề dày cánh nếu gá cho phép điều chỉnh.
• Thuận tiện kiểm tra và thay riêng con lăn khi xuất hiện mòn hoặc kẹt.

Ứng dụng thực tế

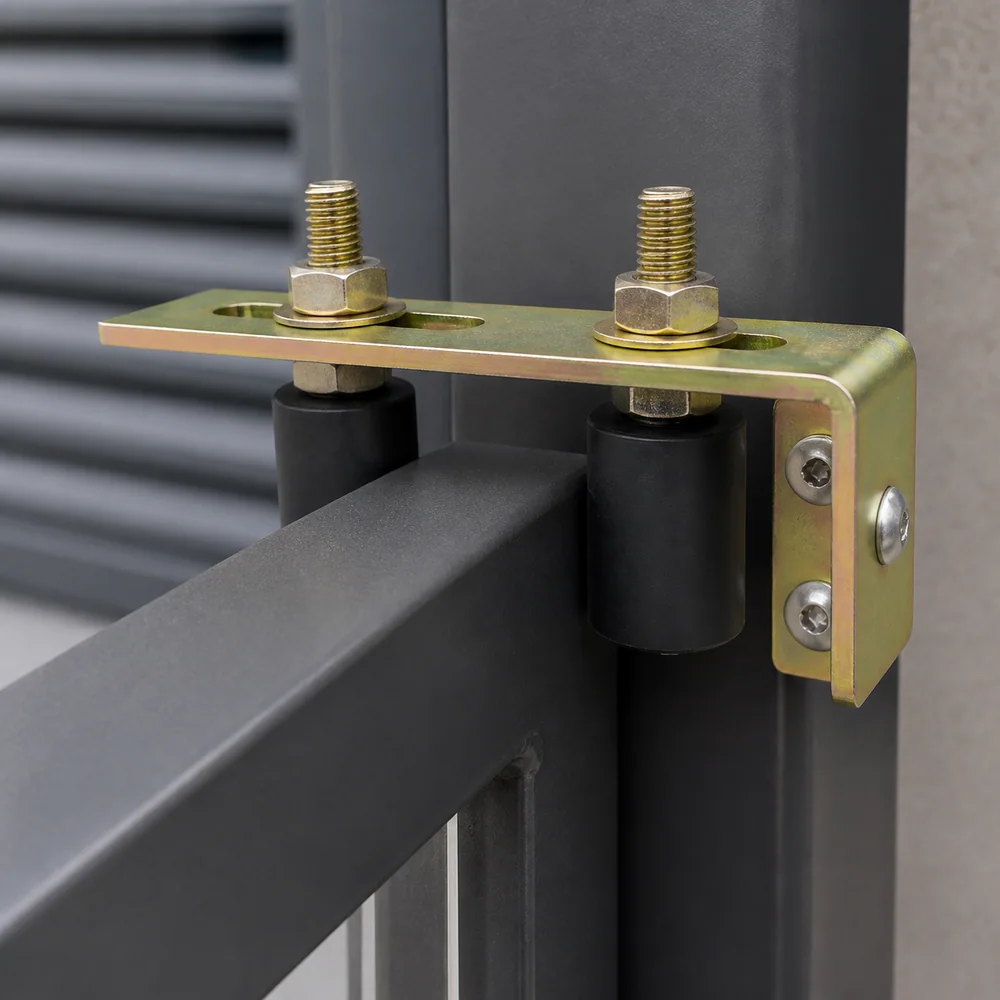

Cụm dẫn hướng phù hợp với cổng lùa nhà xưởng, kho, sân bãi, nhà ở và hàng rào trượt; cũng có thể dùng trong một số khung trượt thủ công có chuyển động tương tự. Để hoàn thiện phần chịu tải phía dưới, tham khảo bánh xe sắt rãnh V 3.5 inch. Hai bộ phận phải được căn theo cùng trục chuyển động để cánh không bị xoắn giữa dẫn hướng trên và ray dưới.

Cách chọn trước khi đặt hàng

1. Đo bề dày lớn nhất của khung cổng đi qua giữa hai con lăn.
2. Xác nhận đường kính con lăn cần dùng là 30mm và kiểm tra chiều cao làm việc.
3. Đo vị trí bắt gá trên trụ, khoảng cách đến cánh và phạm vi điều chỉnh cần thiết.
4. Xem xét bề mặt khung cổng để tránh cho con lăn chạy qua mối hàn gồ hoặc cạnh sắc.
5. Đánh giá môi trường bụi, nước và tần suất vận hành để lập lịch vệ sinh phù hợp.

Hướng dẫn lắp đặt

Đưa cổng vào vị trí cân bằng trên ray trước khi lắp dẫn hướng. Gá cụm lên trụ ở cao độ đủ giữ cánh nhưng vẫn thuận tiện bảo trì. Căn hai con lăn song song với hướng chạy, chừa khe nhỏ đều hai bên rồi đẩy cổng bằng tay hết hành trình. Nếu khung cổng có độ cong, chọn khe theo điểm lớn nhất để tránh kẹt. Sau khi xác nhận chuyển động trơn, siết chặt liên kết và đánh dấu vị trí để dễ phát hiện xê dịch.

Bảo trì và xử lý sự cố

Vệ sinh bụi bám trên bề mặt lăn và kiểm tra khả năng quay tự do. Tiếng rít có thể xuất hiện do lăn bị kẹt, gá lệch hoặc khe quá chặt; tiếng va đập thường liên quan đến khe quá rộng, khung cổng cong hoặc trụ rung. Không bôi chất trơn trực tiếp lên bề mặt tiếp xúc nếu vật liệu con lăn không yêu cầu, vì dầu có thể giữ bụi và làm bẩn cánh. Khi thay lăn, giữ nguyên cao độ và căn lại khe toàn hành trình.

Câu hỏi thường gặp

Bộ dẫn hướng 2 lăn có chịu trọng lượng cánh cổng không?

Không phải nhiệm vụ chính. Trọng lượng cánh thường do bánh và ray phía dưới chịu; hai lăn phía trên kiểm soát phương ngang.

D30mm là kích thước nào?

D30mm là đường kính danh nghĩa của con lăn được nêu trong quy cách sản phẩm.

Hai con lăn có cần ép sát vào cánh không?

Không nên ép cứng. Cần chừa khe phù hợp để cánh đi nhẹ nhưng không rung ngang quá mức.

Có thể lắp bộ dẫn hướng khi ray dưới chưa thẳng không?

Nên căn thẳng và ổn định ray, bánh trước. Dẫn hướng trên không thể bù cho ray dưới cong hoặc bánh sai cao độ.

Nguồn tham khảo và liên hệ

Kiểu cụm hai lăn D30mm được đối chiếu với mẫu dẫn hướng cổng lùa hai lăn cùng đường kính. Xem thêm danh mục sản phẩm hoặc liên hệ Ánh Dương để đối chiếu kích thước gá và nhận báo giá.
