Bảng tra bước ren hệ mét từ M1 đến M70
Như các bạn cũng đã biết , chúng ta khó lòng nào nhớ được các tất cả kích thước bước ren đến lỗ khoan mà chúng ta cũng chẳng cần nhớ để làm gì, vì chúng ta luôn có bảng tra bước ren hệ mét từ M1 đến M70 trên các trang website kỹ thuật . Khi bạn cần sử dụng thì hãy mở bảng tra bước ren ra để tham khảo thông số.
Định nghĩa cơ bản về bước ren
Bước ren đơn giản là chúng ta tạo 1 đường xoắn ốc trên trục và lỗ , Kết hợp giữa trục và lỗ theo chuyển động xoay sẽ thành chuyển động tịnh tiến và cố định lỗ và trục một cách cứng cáp , đảm bảo cho liên kết bền chặt.
Xem thêm : Dây cáp điện CVV là gì ?

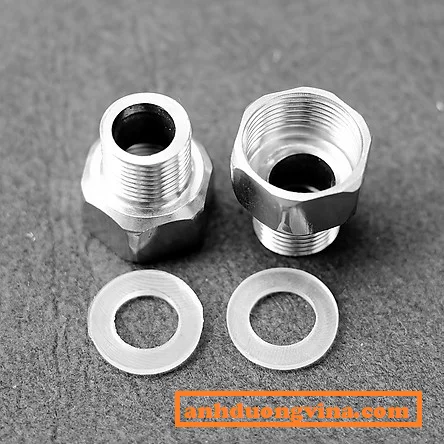

Chúng ta sẽ có ren ngoài và ren trong :
Trên mạng cũng có rất nhiều bài viết về bảng tra bước ren hệ mét nhưng họ thường viết rất qua loa, không thể hiện đủ kích thước cho dân kỹ thuật như chúng ta áp dụng. Vì thế bài viết này mình đảm bảo sẽ giúp đỡ các bạn kỹ thuật rất nhiều trong công việc
Ứng dụng : Trong lĩnh vực gia công cơ khí, gỗ, cũng như thiết kế bằng AUTOCAD hoặc SOLIDWORKS hoặc một phần mềm chuyên dụng khác về lĩnh vực cơ khí
Bảng tra bước ren hệ mét M1 đến M70
Ở bảng tra này chúng ta sẽ có bước răng mịn và bước răng thô, tùy vào kích thước đường kính ren mà ta có bước ren phù hợp. Nhưng đây là bước ren hệ mét tiêu chuẩn M1 đến M70, bạn có thể áp dụng theo tiêu chuẩn này để gia công bước ren đại trà .
Góc của bước ren còn tùy thuộc vào tiêu chuẩn của ren như là ren NPT, ren BSPP …..v.v và nhiều loại ren khác

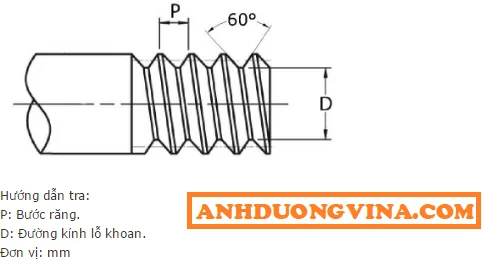

Ở bài viết này mình lấy đại 1 loại tiêu chuẩn góc 60 độ để cho bạn tham khảo
| Taro x bước răng thô (P) | Lỗ khoan (D) | Taro x bước răng mịn (P) | Lỗ khoan |
| M4 x 0.35 | 3.6 | M1 x 0.25 | 0.75 |
| M4 x 0.5 | 3.5 | M1.1 x 0.25 | 0.85 |
| M5 x 0.5 | 4.5 | M1.2 x 0.25 | 0.95 |
| M6 x .5 | 5.5 | M1.4 x 0.3 | 1.1 |
| M6 x .75 | 5.25 | M1.6 x 0.35 | 1.25 |
| M7 x .75 | 6.25 | M1.8 x 0.35 | 1.45 |
| M8 x .5 | 7.5 | M2 x 0.4 | 1.6 |
| M8 x .75 | 7.25 | M2.2 x 0.45 | 1.75 |
| M8 x 1 | 7 | M2.5 x 0.45 | 2.05 |
| M9 x 1 | 8 | M3 x 0.5 | 2.5 |
| M10 x 0.75 | 9.25 | M3.5 x 0.6 | 2.9 |
| M10 x 1 | 9 | M4 x 0.7 | 3.3 |
| M10 x 1.25 | 8.8 | M4.5 x 0.75 | 3.7 |
| M11 x 1 | 10 | M5 x 0.8 | 4.2 |
| M12 x .75 | 11.25 | M6 x 1 | 5 |
| M12 x 1 | 11 | M7 x 1 | 6 |
| M12 x 1.5 | 10.5 | M8 x 1.25 | 6.8 |
| M14 x 1 | 13 | M9 x 1.25 | 7.8 |
| M14 x 1.25 | 12.8 | M10 x 1.5 | 8.5 |
| M14 x 1.5 | 12.5 | M11 x 1.5 | 9.5 |
| M16 x 1 | 15 | M12 x 1.75 | 10.25 |
| M16 x 1.5 | 15 | M14 x 2 | 12 |
| M18 x 1 | 17 | M16 x 2 | 14 |
| M18 x 2 | 16 | M18 x 2.5 | 15.5 |
| M20 x 1 | 19 | M20 x 2.5 | 17.5 |
| M20 x 1.5 | 18.5 | M22 x 2.5 | 19.5 |
| M20 x 2 | 18 | M24 x 3 | 21 |
| M22 x 1 | 21 | M27 x 3 | 24 |
| M22 x 1.5 | 20.5 | M30 x 3.5 | 26.5 |
| M22 x 2 | 20 | M33 x 3.5 | 29.5 |
| M24 x 1.5 | 22.5 | M36 x 4 | 32 |
| M24 x 2 | 22 | M39 x 4 | 35 |
| M26 x 1.5 | 24.5 | M42 x 4.5 | 37.5 |
| M27 x 1.5 | 25.5 | M45 x 4.5 | 40.5 |
| M27 x 2 | 25 | M48 x 5 | 43 |
| M28 x 1.5 | 26.5 | M52 x 5 | 47 |
| M30 x 1.5 | 28.5 | M56 x 5.5 | 50.5 |
| M30 x 2 | 28 | M60 x 5.5 | 54.5 |
| M33 x 2 | 31 | M64 x 6 | 58 |
| M36 x 3 | 36 | M68 x 6 | 62 |
