Thực Hành: 7 Bước Đầu Tiên Tạo Bản Vẽ 2D Cơ Bản Trong Creo Parametric
Thực Hành: 7 Bước Đầu Tạo Bản Vẽ 2D Cơ Bản Trong Creo Parametric
Trong thiết kế kỹ thuật, việc tạo bản vẽ 2D chính xác là một bước quan trọng để truyền đạt ý tưởng và chi tiết kỹ thuật của mô hình 3D. Creo Parametric cung cấp các công cụ mạnh mẽ để hỗ trợ quá trình này. Bài tập dưới đây sẽ hướng dẫn bạn qua 22 bước để tạo một bản vẽ 2D cơ bản từ một phần (part) đã được mô hình hóa sẵn.
1. Bước 1: Mở File Part
- Khởi động Creo Parametric trên máy tính của bạn.
- Chọn “File” > “Open” từ thanh menu.

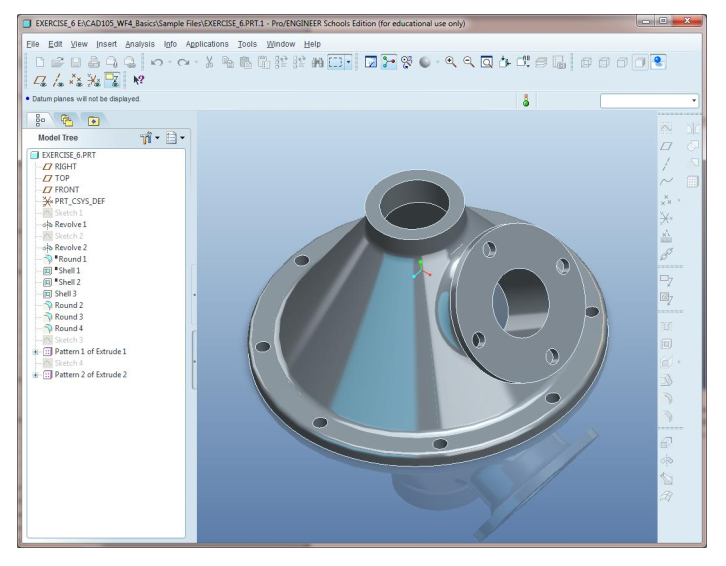

- Tìm và mở file phần được đặt tên là “Exercise 6” để bắt đầu làm việc.
2. Bước 2: Thiết Lập Bảng Vẽ
- Truy cập Toolbar Layout/Drawing trên thanh công cụ.
- Kiểm tra rằng “Exercise 6” được hiển thị trong hộp “Default model”.

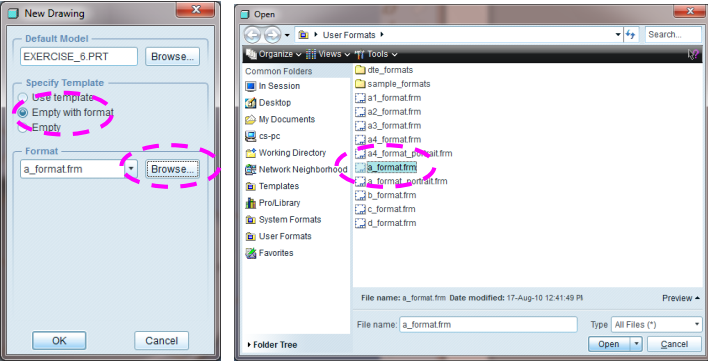

- Chọn “Empty with format”, sau đó chọn a_format. Nếu phần tử không tự động hiển thị, bạn có thể duyệt để tìm kiếm nó.
3. Bước 3: Hiển Thị Bảng Vẽ Chuẩn
- Một bảng vẽ tiêu chuẩn sẽ tự động xuất hiện trên màn hình sau khi thiết lập bảng vẽ.
4. Bước 4: Chèn Các Góc Nhìn Tổng Quát

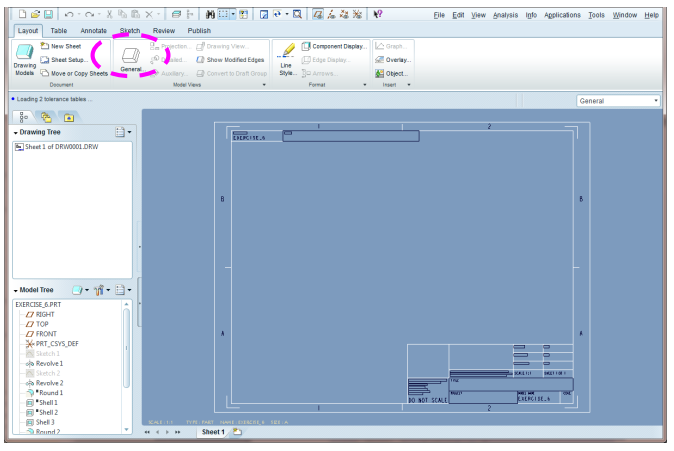

- Nhấp chuột phải (RMB) và giữ ở giữa bảng vẽ, hoặc chọn biểu tượng “General” trong tab “Layout” trên Ribbon.
- Chọn “Insert General View” từ danh sách xuất hiện và nhấp chuột trái để thả góc nhìn mới vào vị trí mong muốn.
5. Bước 5: Thêm Góc Nhìn Tổng Quát

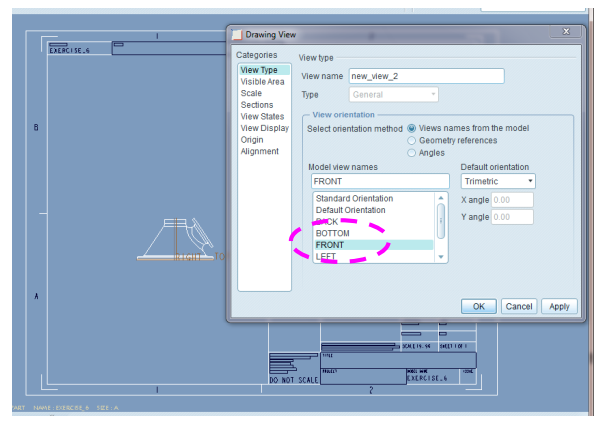

- Chọn tùy chọn “FRONT” trong hộp thoại “Drawing View”.
- Nhấn “OK” để thêm góc nhìn front view vào bản vẽ.
- Lưu ý: Nếu hộp thoại “Drawing View” bị mất, bạn có thể nhấp đôi vào góc nhìn đã tạo để mở lại.
6. Bước 6: Chọn Góc Nhìn Front
- Chọn góc nhìn front view vừa thêm vào bản vẽ để tiếp tục thao tác.
7. Bước 7: Di Chuyển Các Góc Nhìn
- Chọn góc nhìn vừa tạo.
- Nhấp chuột phải và chọn “Unlock View” để di chuyển góc nhìn theo ý muốn.
