Xy Lanh Khí Nén Đôi AIRTAC TN16X10S – Bore 16 mm, Hành Trình 10 mm
AIRTAC TN16X10S là xy lanh khí nén hai ty, tác động kép, bore 16 mm, hành trình 10 mm, loại có nam châm. Phù hợp đồ gá gọn và cơ cấu kẹp hành trình ngắn.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246

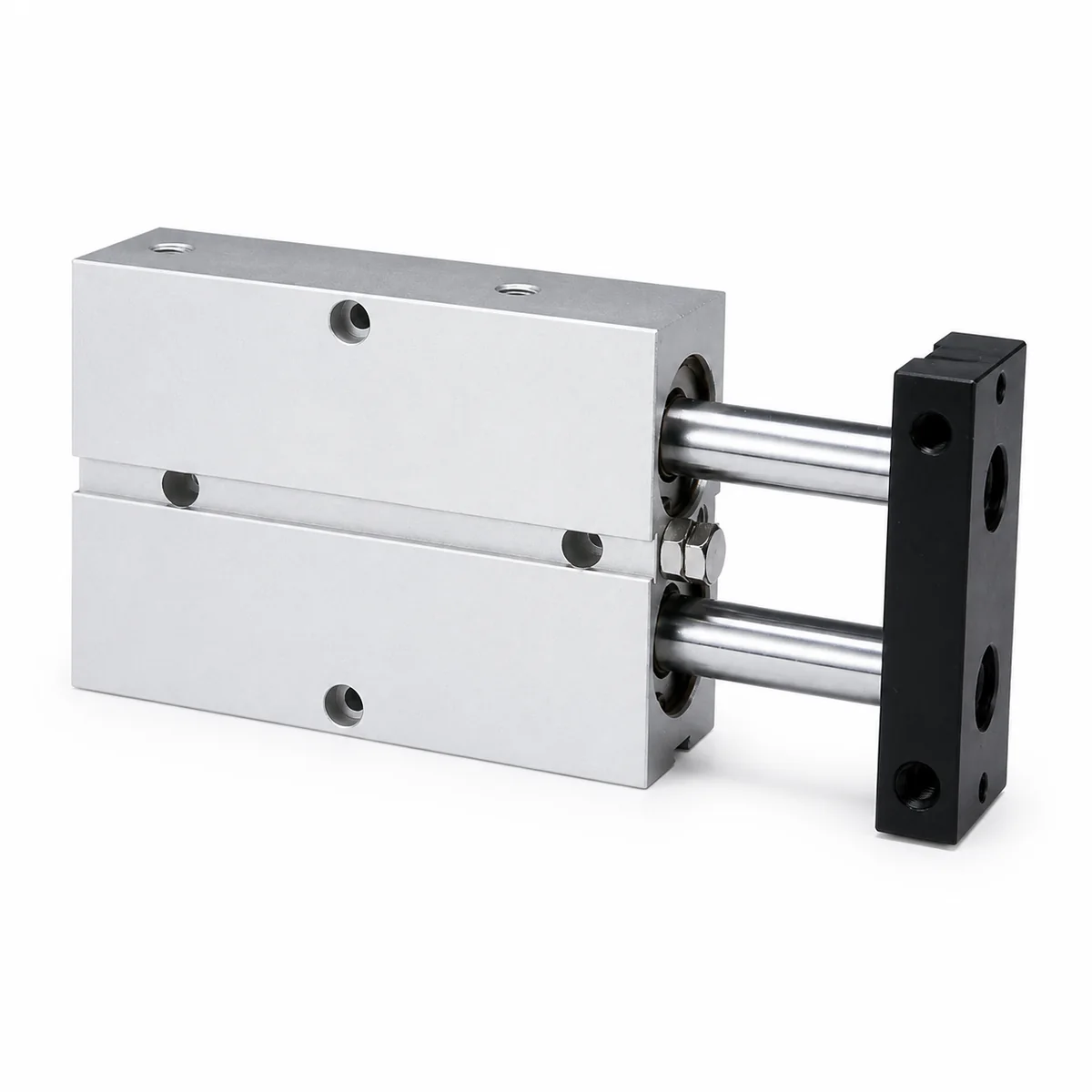

Giới thiệu xy lanh AIRTAC TN16X10S
AIRTAC TN16X10S là xy lanh khí nén hai ty thuộc dòng TN, có đường kính piston 16 mm và hành trình 10 mm. Cấu trúc hai ty song song giúp bàn trượt chống xoay tốt hơn xy lanh một ty, phù hợp với các cơ cấu cần dẫn hướng gọn, lặp lại chuyển động và giữ hướng của chi tiết.
Trong catalogue đặt hàng của AIRTAC, mã tiêu chuẩn tương ứng được thể hiện là TN16X10S. Khi thay thế thiết bị, cần đối chiếu đầy đủ model, vị trí lỗ lắp, hành trình và kiểu cảm biến trên cụm máy đang sử dụng.
Thông số kỹ thuật đã xác minh
| Thương hiệu | AIRTAC |
|---|---|
| Dòng sản phẩm | TN – xy lanh hai ty, tác động kép |
| Model theo PO | TN16X10S |
| Mã đặt hàng catalogue | TN16X10S |
| Đường kính piston | 16 mm |
| Hành trình | 10 mm |
| Kiểu từ | S – loại có nam châm |
| Áp suất làm việc | 0,15–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến +70 °C |
| Tốc độ piston | 30–500 mm/s |
| Giảm chấn | Đệm đàn hồi |
| Cổng khí | M5×0,8 |
Ưu điểm của cơ cấu hai ty
- Hai ty dẫn hướng hạn chế xoay bàn trượt khi tải có mô-men lệch tâm.
- Thiết kế gọn, dễ bố trí trong đồ gá, trạm lắp ráp và máy tự động.
- Tác động kép cho phép điều khiển chủ động cả chiều tiến và chiều lùi.
- Loại có nam châm hỗ trợ lắp cảm biến phù hợp để giám sát vị trí.

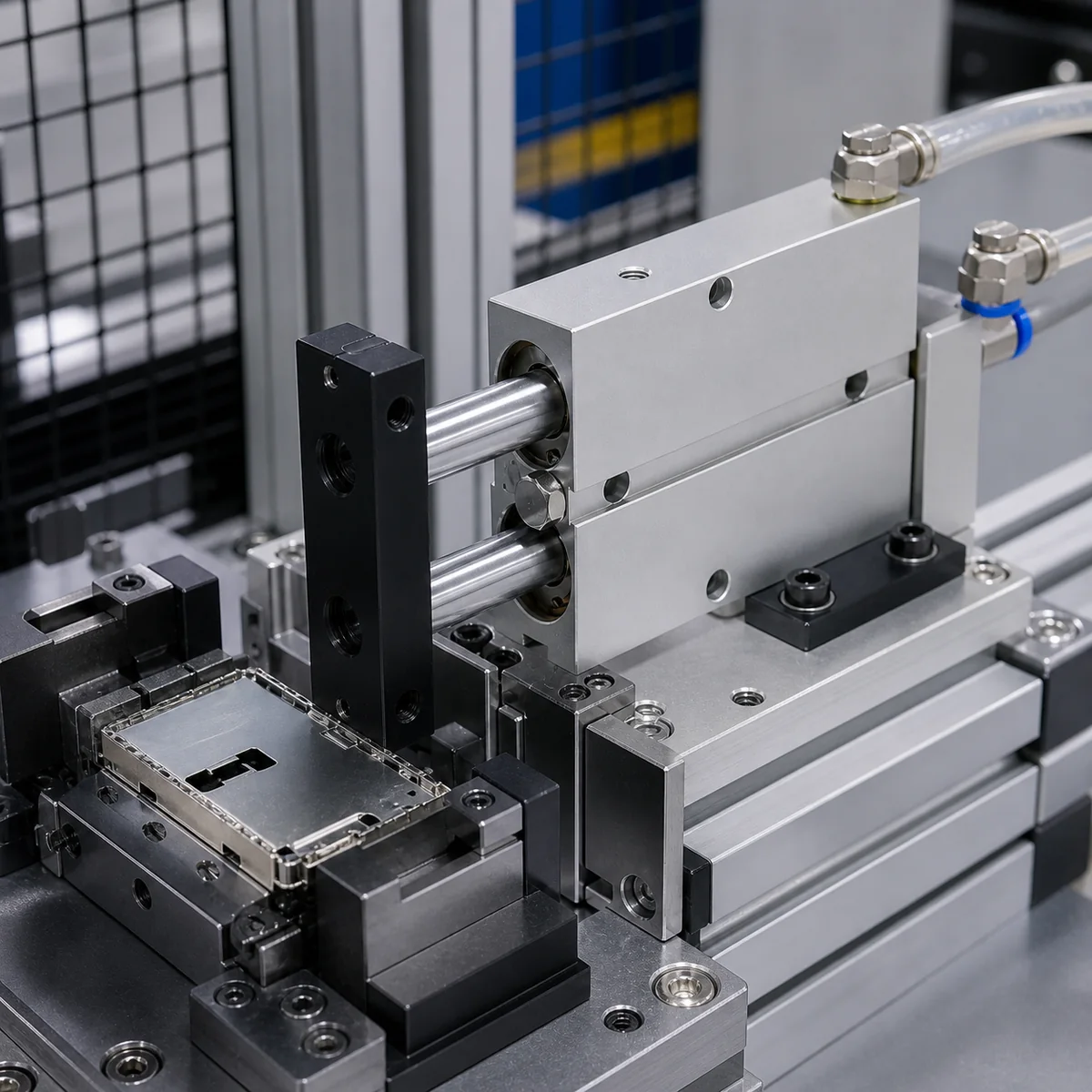

Ứng dụng phù hợp
Hành trình 10 mm thích hợp cho đồ gá kẹp ngắn, cơ cấu chặn và định vị chính xác trong không gian hẹp. Sản phẩm còn được dùng trong cơ cấu kẹp, chặn, đẩy, định vị và chuyển hướng chi tiết trên dây chuyền sản xuất.
Cách chọn và lắp đặt
- Xác nhận đúng bore 16 mm, hành trình 10 mm và model TN16X10S trên thiết bị cũ.
- Tính lực theo áp suất khí thực tế và tải; chừa hệ số an toàn cho ma sát, gia tốc và tải lệch tâm.
- Dùng khí đã lọc đến 40 μm hoặc nhỏ hơn theo hướng dẫn của hãng; tránh bụi và nước ngưng đi vào xy lanh.
- Căn chỉnh cơ cấu để hai ty không chịu tải ngang hoặc bị cưỡng bức khi chạy hết hành trình.
- Chọn van, tiết lưu, ống và đầu nối phù hợp với cổng M5×0,8 và tốc độ mong muốn.
Xem thêm nhóm xi lanh khí nén hoặc liên hệ Ánh Dương để đối chiếu model và cấu hình lắp đặt.
Nguồn tham khảo kỹ thuật: Catalogue TN Series chính hãng AirTAC.
Câu hỏi thường gặp
AIRTAC TN16X10S có hành trình bao nhiêu?
Model này có đường kính piston 16 mm và hành trình 10 mm.
TN16X10S có lắp cảm biến từ được không?
Ký hiệu S trong mã thể hiện phiên bản có nam châm. Cần chọn đúng cảm biến và vị trí lắp theo catalogue của hãng.
Có thể thay bằng xy lanh một ty cùng bore không?
Không nên thay trực tiếp nếu cơ cấu cần chống xoay hoặc chịu mô-men. Cần kiểm tra lực, kích thước lắp và kiểu dẫn hướng trước khi thay.
| Thương hiệu | AIRTAC |
|---|---|
| Model | TN16X10S |
