Xy Lanh Kẹp Xoay SMC MKB32-10RZ Ø32 10mm

Giới thiệu xy lanh kẹp xoay SMC MKB32-10RZ

SMC MKB32-10RZ là xy lanh kẹp xoay khí nén thuộc dòng MK-Z, kết hợp chuyển động xoay và chuyển động thẳng để mở vùng đặt phôi rồi kẹp chi tiết. Model có đường kính trong 32 mm, hành trình kẹp 10 mm và xoay phải theo chiều kim đồng hồ khi piston thu về vị trí kẹp.

Cần đọc đúng mã sản phẩm: số 10 là hành trình kẹp 10 mm, không phải góc xoay; góc xoay tiêu chuẩn của dòng MK là 90° ±10°. Chữ R chỉ hướng xoay phải khi nhìn từ đầu cần piston trong quá trình thu về. Sản phẩm dùng tác động kép và không kèm cảm biến nếu mã đặt hàng không có hậu tố auto switch.

Thông số kỹ thuật MKB32-10RZ

Lưu ý kỹ thuật: thông số trên áp dụng cho cấu hình MKB32-10RZ tiêu chuẩn. Trước khi đặt hàng cần đối chiếu tem, kiểu ren cổng khí, tay kẹp tự chế, cảm biến và số lượng auto switch nếu hệ thống có yêu cầu.

Ưu điểm của dòng SMC MK-Z

• Kết hợp hai chuyển động: cần piston xoay ra khỏi vùng phôi khi mở và chuyển sang đoạn thẳng để kẹp khi thu về.
• Thân nhỏ gọn: phù hợp bàn gá có khoảng lắp hạn chế và các trạm tự động cần nhiều điểm kẹp.
• Tác động kép: điều khiển chủ động cả quá trình kẹp và nhả bằng van khí nén.
• Rãnh lắp auto switch: cho phép bổ sung cảm biến phù hợp để xác nhận vị trí, nhưng mã cơ bản không mặc định kèm cảm biến.
• Bảo trì thuận tiện: dòng MK-Z hỗ trợ thay seal và chốt dẫn hướng theo phụ tùng tương ứng.

Ứng dụng điển hình

SMC MKB32-10RZ phù hợp đồ gá khoan, phay, lắp ráp, kiểm tra kích thước và các trạm cấp phôi tự động. Khi nhả, tay kẹp nâng và xoay theo chiều ngược để mở không gian; khi cấp lệnh kẹp, cơ cấu xoay phải về vị trí rồi thu thẳng xuống giữ phôi.

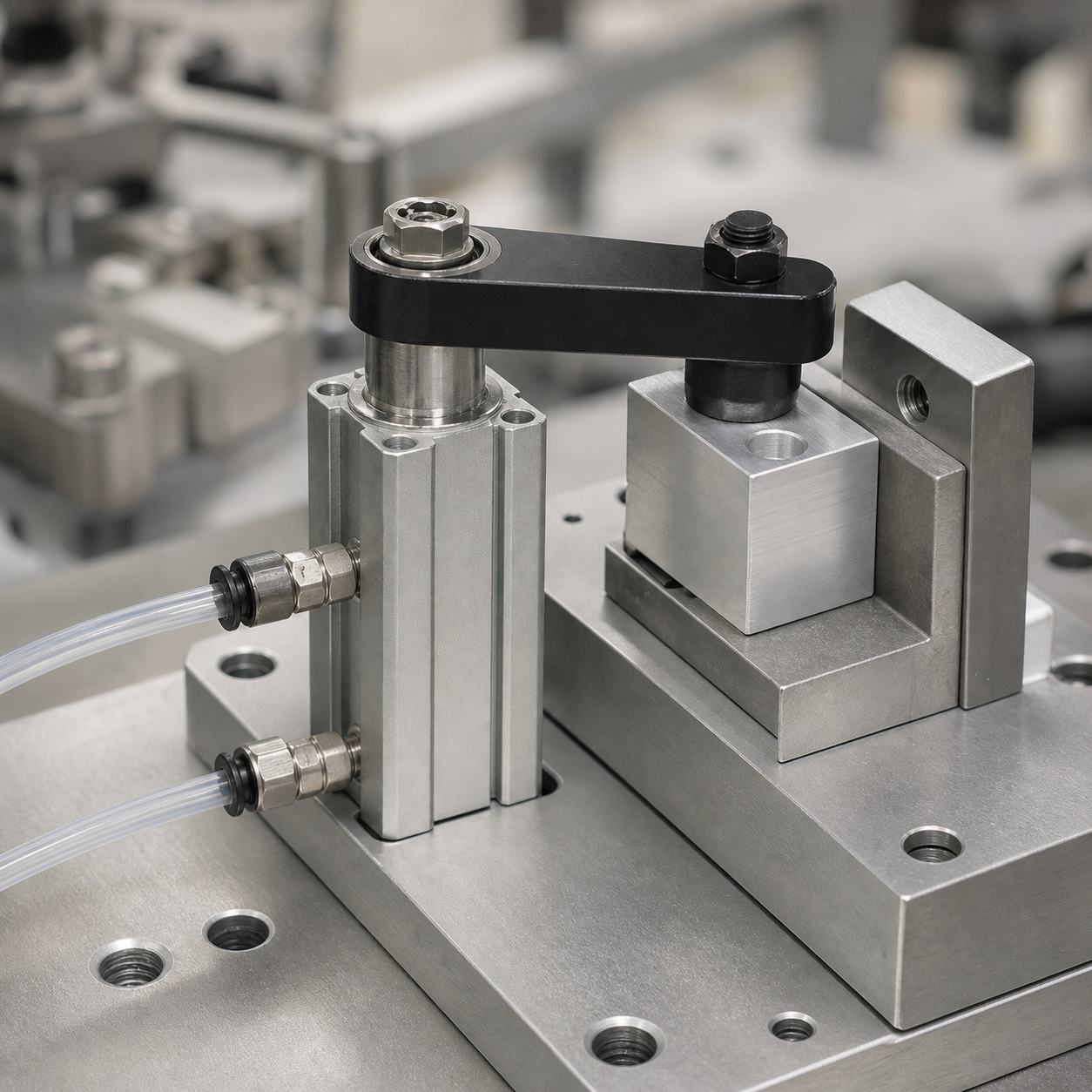

Ảnh ứng dụng trên trang minh họa MKB32-10RZ lắp đứng trên bàn gá và sử dụng tay kẹp riêng để giữ một chi tiết nhôm. Hình minh họa không thay thế bản vẽ thiết kế: chiều dài tay kẹp, khối lượng tay, mô-men quán tính, áp suất và tốc độ phải được tính theo tải thực tế.

Hướng dẫn chọn và sử dụng an toàn

1. Xác nhận bore 32 mm và hành trình kẹp 10 mm đáp ứng khoảng dịch chuyển thẳng cần thiết.
2. Kiểm tra hướng R có đúng chiều xoay của đồ gá; nếu cần xoay trái phải chọn biến thể L tương ứng.
3. Thiết kế tay kẹp trong giới hạn chiều dài, khối lượng và mô-men uốn cho phép. Không tăng tay đòn tùy ý.
4. Lắp xy lanh theo phương thẳng đứng. SMC không khuyến nghị dùng MK tiêu chuẩn theo phương ngang; trường hợp đó cần xem dòng phù hợp như MK2T.
5. Không kẹp phôi trong đoạn cần piston đang xoay. Chỉ tạo lực lên phôi trong hành trình kẹp thẳng.
6. Lắp van tiết lưu và bắt đầu điều chỉnh từ vị trí đóng, sau đó mở dần để tốc độ nằm trong khoảng 50–200 mm/s.
7. Không để phoi, bụi hoặc dầu cắt bắn trực tiếp lên piston rod; sử dụng biện pháp che chắn phù hợp.

Xem thêm danh mục xy lanh khí nén và nhóm vật tư khí nén để chọn van điện từ, van tiết lưu, ống và đầu nối đi kèm.

Câu hỏi thường gặp về SMC MKB32-10RZ

MKB32-10RZ có hành trình bao nhiêu?

Hành trình kẹp thẳng là 10 mm. Góc xoay của cần piston là 90° ±10°, vì vậy không nên hiểu số 10 trong mã là góc xoay.

Chữ R trong MKB32-10RZ nghĩa là gì?

R chỉ chiều xoay phải, hay theo chiều kim đồng hồ khi nhìn từ đầu cần piston trong quá trình piston thu về vị trí kẹp.

Lực kẹp của MKB32-10RZ là bao nhiêu?

Lực kẹp lý thuyết công bố cho bore 32 mm là 300 N tại 0,5 MPa. Lực hữu ích tại phôi còn phụ thuộc chiều dài tay kẹp, ma sát và điều kiện lắp.

MKB32-10RZ có kèm cảm biến không?

Không. Mã cơ bản này có rãnh lắp auto switch nhưng không thể hiện mã cảm biến đi kèm. Cần chọn đúng loại và số lượng cảm biến theo mạch điều khiển.

Giá SMC MKB32-10RZ bao nhiêu?

Giá phụ thuộc lô hàng, kiểu ren, phụ kiện, cảm biến và số lượng. Liên hệ Ánh Dương Vina để xác nhận đúng cấu hình và nhận báo giá hiện hành.
