Xy Lanh Kẹp Xoay AirTAC ACKR40X90 Ø40 90°

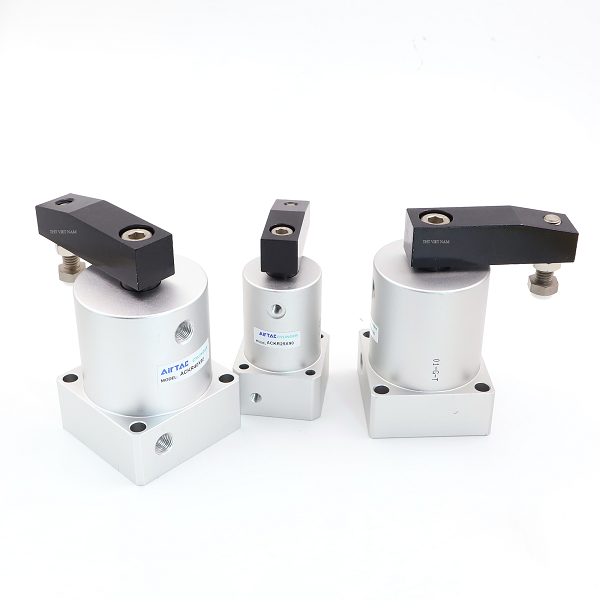

Giới thiệu xy lanh kẹp xoay AirTAC ACKR40X90

AirTAC ACKR40X90 là xy lanh kẹp xoay khí nén thuộc dòng ACK, kết hợp hai chuyển động trong một cơ cấu: tay kẹp xoay sang phải để tránh vùng nạp phôi, sau đó hạ xuống giữ chi tiết. Cấu hình này phù hợp cho đồ gá gia công, trạm lắp ráp và cơ cấu định vị cần tiết kiệm không gian quanh phôi.

Model trong PO là ACKR40X90: ký hiệu R chỉ hướng xoay phải khi piston đi xuống, 40 là đường kính trong 40 mm và 90 là góc xoay 90°. Số 90 ở đây là góc xoay, không phải hành trình 90 mm. Sản phẩm vận hành tác động kép bằng khí nén.

Thông số kỹ thuật AirTAC ACKR40X90

Lưu ý: PO chỉ ghi ACKR40X90, không ghi hậu tố ren hoặc phụ kiện đi kèm. Khi đặt hàng cần đối chiếu tem sản phẩm, kiểu ren, tay kẹp, cảm biến và phụ kiện lắp thực tế.

Ưu điểm nổi bật

• Gộp xoay và kẹp: tay kẹp rời khỏi vùng thao tác khi nhả, giúp đưa phôi vào hoặc lấy phôi ra thuận tiện.
• Xoay phải 90°: phù hợp đồ gá có hướng tiếp cận cố định và yêu cầu mở vùng làm việc theo một phía.
• Dẫn hướng ba rãnh: hỗ trợ chuyển động xoay có độ lặp lại tốt trong chu trình kẹp.
• Piston rod hợp kim đã xử lý nhiệt: tăng khả năng làm việc lâu dài khi lắp đúng tải và đúng tâm.
• Thiết kế nhỏ gọn: giảm số cơ cấu rời so với phương án dùng riêng một xy lanh xoay và một xy lanh kẹp.

Ứng dụng của ACKR40X90

Xy lanh kẹp xoay AirTAC ACKR40X90 thường dùng để giữ phôi trên bàn gá CNC, trạm khoan – taro, máy lắp ráp, trạm kiểm tra kích thước và cơ cấu định vị trong dây chuyền tự động. Khi cấp khí, tay kẹp vừa xoay về vị trí làm việc vừa hạ xuống; khi nhả, tay kẹp nâng và xoay ra khỏi vùng phôi.

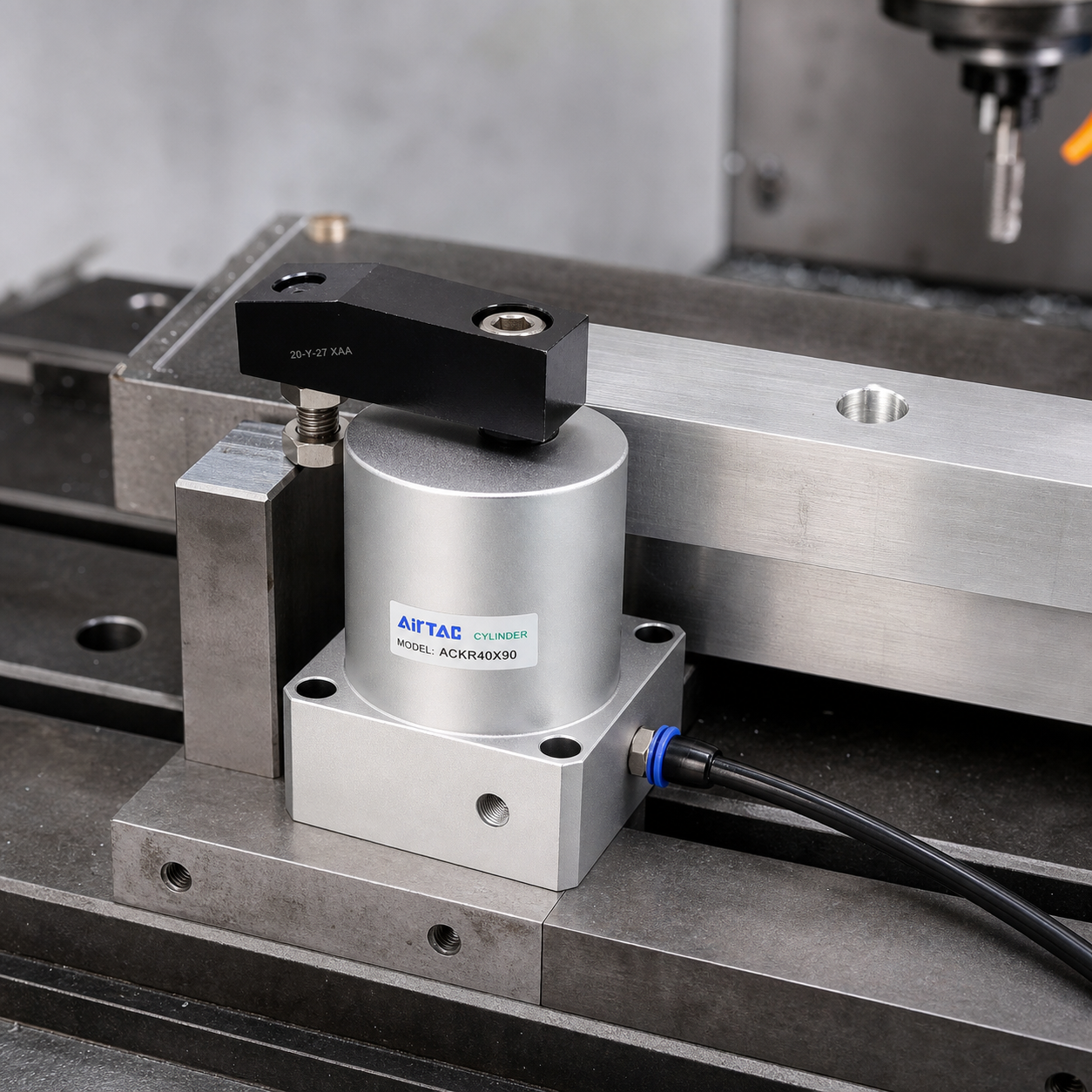

Trong đồ gá CNC, cần bố trí tay kẹp sao cho khi mở không va vào dao, đầu trục chính, phôi hoặc cơ cấu cấp liệu. Ảnh ứng dụng trên trang minh họa cách bố trí một xy lanh ACKR40X90 giữ thanh nhôm trên cữ chặn; thiết kế đồ gá thực tế phải được tính lại lực kẹp, chiều dài tay đòn và vùng an toàn.

Cách chọn và lắp đặt

1. Xác nhận hướng xoay phải của mã ACKR. Nếu cần xoay trái, phải chọn biến thể ACKL tương ứng.
2. Kiểm tra góc xoay 90° có đủ mở vùng nạp phôi; dòng ACK còn có cấu hình khác nên không thay thế chỉ dựa vào hình dạng.
3. Tính lực kẹp tại áp suất sử dụng và chiều dài tay kẹp. Không kéo dài tay kẹp tùy ý vì mô-men tác dụng lên piston rod sẽ tăng.
4. Lắp thân xy lanh chắc chắn lên mặt gá phẳng; mặt kẹp phải vuông góc với trục tâm xy lanh.
5. Lọc sạch khí nén, loại bỏ cặn trong ống trước khi đấu và dùng van tiết lưu để điều chỉnh tốc độ êm.
6. Chỉ kẹp khi cơ cấu đã đi vào đoạn kẹp thẳng; không để phôi bị giữ trong đoạn tay kẹp đang xoay.

Xem thêm nhóm xy lanh khí nén và toàn bộ vật tư khí nén để lựa chọn van, ống, đầu nối và phụ kiện phù hợp.

Câu hỏi thường gặp về AirTAC ACKR40X90

ACKR40X90 có hành trình 90 mm không?

Không. Trong mã này, 90 là góc xoay 90°. Theo bảng kỹ thuật của dòng ACK, cấu hình bore 40 mm xoay 90° có hành trình xoay 15 mm, hành trình kẹp 12 mm và tổng hành trình 27 mm.

Chữ R trong ACKR40X90 có ý nghĩa gì?

R là hướng xoay phải khi piston đi xuống. Nếu đồ gá yêu cầu xoay trái cần chọn mã ACKL có cùng kích thước phù hợp.

Áp suất làm việc của ACKR40X90 là bao nhiêu?

Dải áp suất làm việc công bố cho dòng ACK là 0,15–1,0 MPa. Áp suất cài đặt thực tế phải dựa trên lực kẹp, chiều dài tay đòn và giới hạn của toàn bộ hệ thống khí.

ACKR40X90 dùng cổng khí cỡ nào?

Phiên bản bore 40 mm tiêu chuẩn dùng cổng PT1/8. Tuy nhiên PO không ghi hậu tố, vì vậy nên kiểm tra tem và kiểu ren trước khi đặt đầu nối.

Giá AirTAC ACKR40X90 bao nhiêu?

Giá phụ thuộc cấu hình ren, phụ kiện, số lượng và tình trạng hàng tại thời điểm hỏi. Liên hệ Ánh Dương Vina để kiểm tra đúng mã và nhận báo giá hiện hành.
