Xy Lanh Dẫn Hướng SMC MGPM32-50Z Phi 32 Hành Trình 50mm

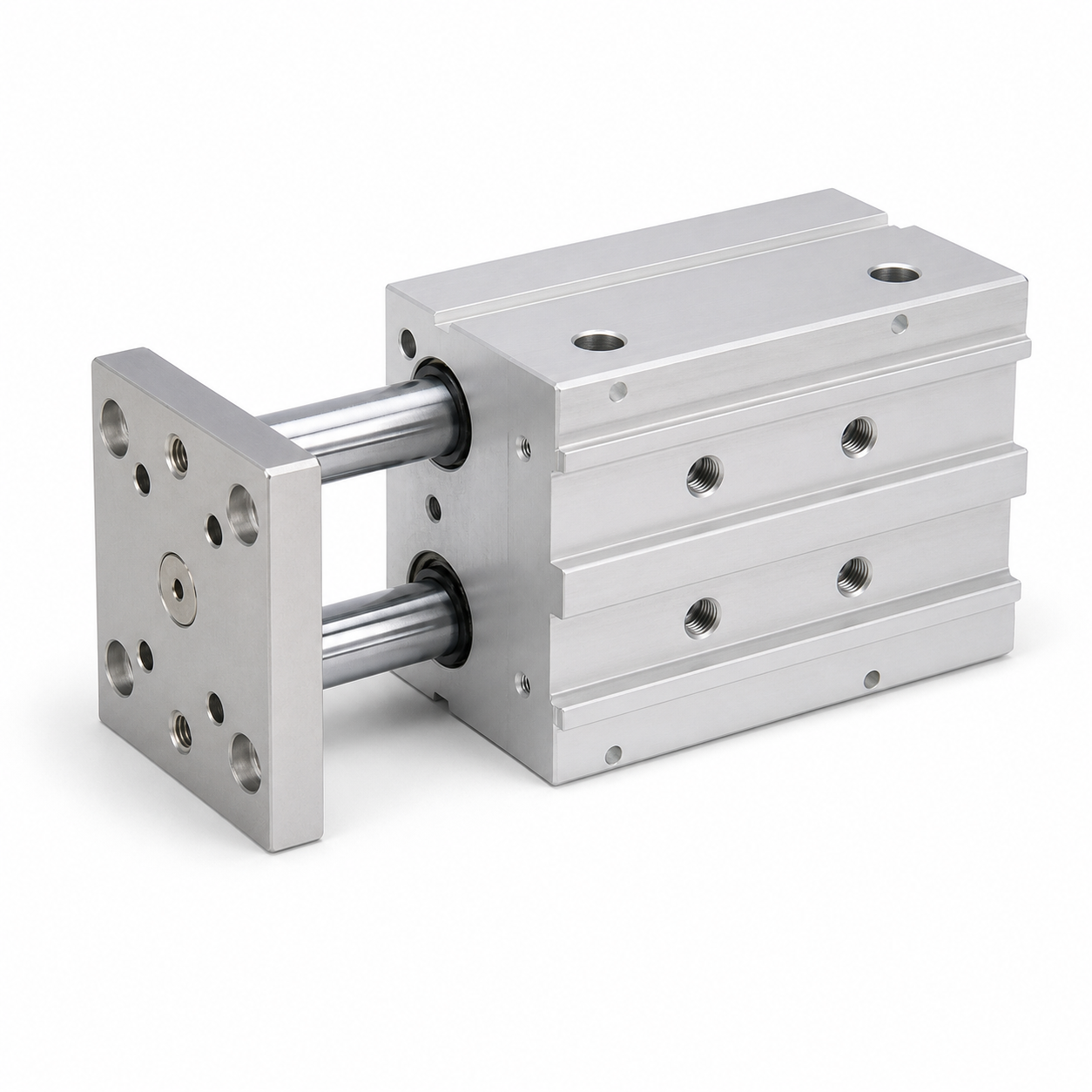

Giới thiệu xy lanh dẫn hướng SMC MGPM32-50Z

SMC MGPM32-50Z là xy lanh dẫn hướng nhỏ gọn thuộc dòng MGP-Z, sử dụng bạc trượt và bàn gá được đỡ bởi hai thanh dẫn hướng. Model có đường kính piston 32 mm, hành trình 50 mm, phù hợp với cơ cấu đẩy, chặn, nâng hoặc định vị cần độ ổn định cao hơn xy lanh không dẫn hướng.

Sản phẩm được cung cấp theo đúng mã MGPM32-50Z. Giá, tồn kho, xuất xứ lô hàng, thời gian giao và cảm biến đi kèm cần được xác nhận khi đặt hàng.

Thông số kỹ thuật đã xác minh

Thông số được đối chiếu từ catalog chính thức SMC và datasheet MGPM32-50Z. Tài liệu khu vực có thể khác ký hiệu ren; cần kiểm tra nhãn, bản vẽ và chuẩn kết nối trước khi thay thế.

Ưu điểm nổi bật

• Hai thanh dẫn hướng hạn chế xoay, giúp bàn gá chuyển động ổn định.
• Đường kính piston 32 mm tạo lực lớn hơn các model cỡ nhỏ trong cùng dòng.
• Kết cấu compact tích hợp dẫn hướng, giảm số lượng chi tiết phải thiết kế và lắp ráp.
• Bạc trượt phù hợp với cơ cấu chặn, đẩy và tải ngang trong giới hạn cho phép.
• Thân có thể lắp cảm biến từ tương thích để xác nhận vị trí piston.
• Dòng MGP-Z được giảm khối lượng và tối ưu khoảng trống lắp đặt so với thế hệ trước.

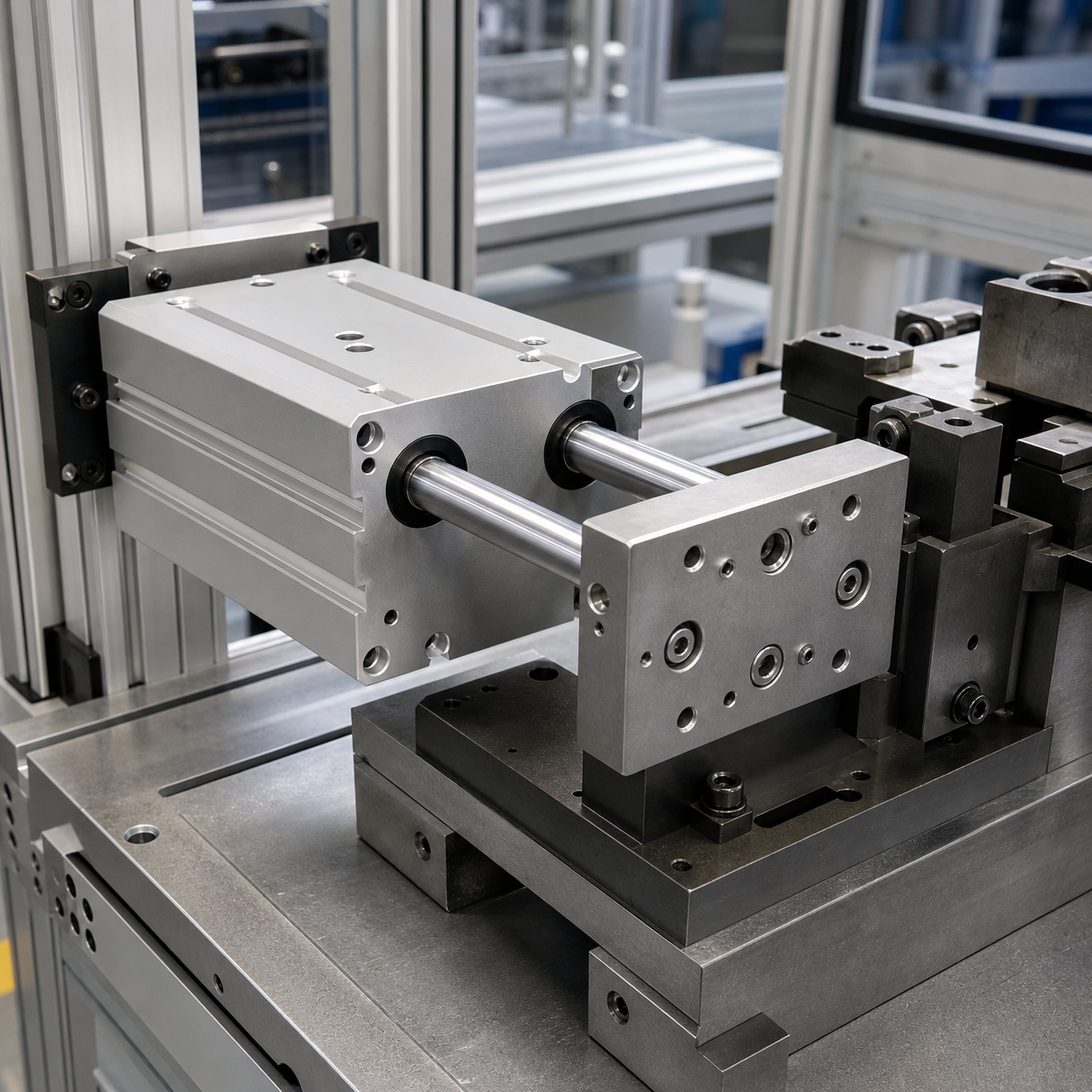

Ứng dụng của MGPM32-50Z

• Đẩy và định vị đồ gá trong máy lắp ráp.
• Chặn pallet hoặc sản phẩm trên băng tải.
• Nâng hạ cơ cấu nhỏ với hành trình 50 mm.
• Ép nhẹ, căn chỉnh hoặc chuyển phôi giữa hai vị trí.
• Cơ cấu trong máy đóng gói, kiểm tra và phân loại tự động.

Hướng dẫn chọn và thay thế

1. Đọc đủ mã MGPM32-50Z trên nhãn, bao gồm hậu tố cảm biến nếu có.
2. Xác nhận đường kính piston 32 mm và hành trình 50 mm.
3. Phân biệt MGPM bạc trượt với MGPL bạc bi; không thay trực tiếp khi chưa kiểm tra tải.
4. Đối chiếu kích thước lắp, hướng cổng khí, chuẩn ren và không gian chuyển động của bàn gá.
5. Tính lực theo áp suất thực tế và có hệ số an toàn; không chọn chỉ dựa trên lực lý thuyết.
6. Nếu lắp cảm biến, kiểm tra đúng loại ngõ ra, điện áp, chiều dài dây và vị trí rãnh lắp.

Xem thêm xy lanh khí nén và cảm biến công nghiệp để hoàn thiện cụm điều khiển và phản hồi vị trí.

Lưu ý lắp đặt

• Làm sạch đường ống khí và sử dụng nguồn khí đạt chất lượng yêu cầu.
• Căn đồng trục giữa bàn gá và tải; tránh ép lệch làm tăng tải ngang.
• Điều chỉnh tốc độ bằng van tiết lưu, chạy thử từ áp suất và tốc độ thấp.
• Không để vật cản trong vùng chuyển động 50 mm của bàn gá.
• Kiểm tra định kỳ rò khí, độ rơ, bulông lắp và bề mặt thanh dẫn hướng.

Câu hỏi thường gặp

MGPM32-50Z có nghĩa là gì?

MGPM là xy lanh dẫn hướng dùng bạc trượt; 32 là đường kính piston 32 mm; 50 là hành trình 50 mm; Z chỉ thế hệ MGP-Z.

MGPM32-50Z có kèm cảm biến không?

Mã cơ bản không chỉ định cảm biến đi kèm. Cấu hình tiêu chuẩn có nam châm tích hợp, nhưng cảm biến phải chọn đúng mã và đặt riêng.

Có thể thay MGPM32-50Z bằng MGPM32-50AZ không?

Không nên tự thay. Hậu tố A chỉ phiên bản có đệm khí, khác cấu hình giảm chấn; cần đối chiếu catalog, tốc độ và yêu cầu dừng cuối hành trình.

MGPM32-50Z khác MGPL32-50Z thế nào?

MGPM dùng bạc trượt, còn MGPL dùng bạc bi. Hai loại có đặc tính tải và dẫn hướng khác nhau nên cần tính toán trước khi thay.

Giá MGPM32-50Z bao nhiêu?

Giá và tồn kho thay đổi theo thời điểm. Vui lòng liên hệ với mã đầy đủ và số lượng để được xác nhận.
