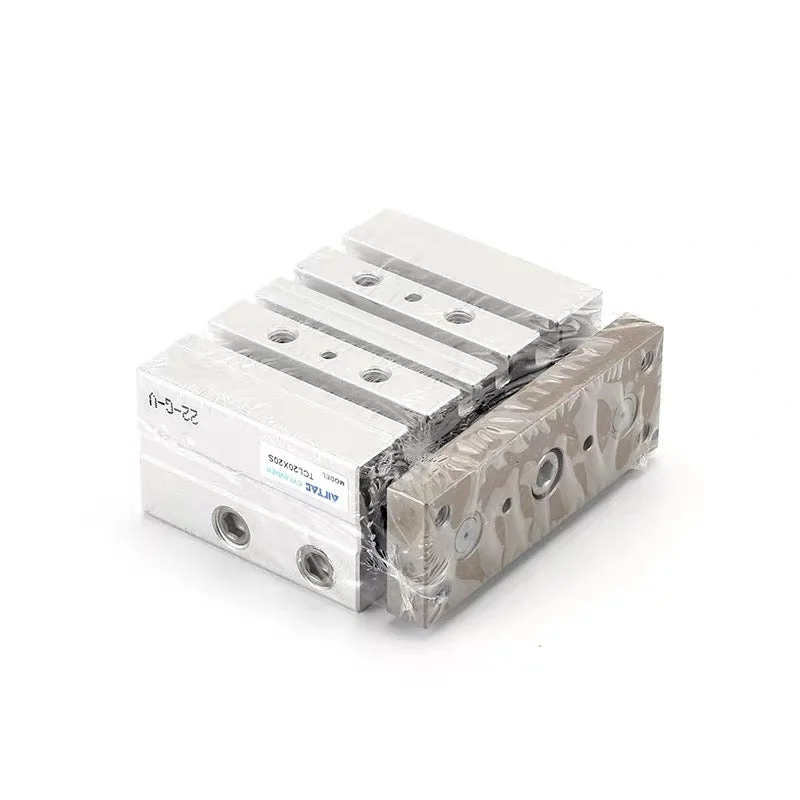

Xy lanh dẫn hướng AirTAC TCL12X10S Ø12×10 mm
AirTAC TCL12X10S là xy lanh dẫn hướng ba ty tác động kép, đường kính piston 12 mm, hành trình 10 mm, dùng bạc đạn tuyến tính và có nam châm. Thiết kế chống xoay, gọn và phù hợp cơ cấu chặn, căn chỉnh hoặc đẩy chi tiết hành trình ngắn. Giá và phụ kiện: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246
Giới thiệu xy lanh dẫn hướng AirTAC TCL12X10S
AirTAC TCL12X10S là xy lanh khí nén dẫn hướng ba ty thuộc dòng TCL/TCM, dùng cho các cơ cấu cần chuyển động thẳng ổn định trong không gian nhỏ. Cụm truyền động và cụm dẫn hướng được tích hợp chung trong một thân, giúp hạn chế xoay bàn trượt, chịu tải ngang tốt hơn xy lanh một ty thông thường và giảm số chi tiết phải thiết kế thêm.
Mã TCL12X10S xác định phiên bản dùng bạc đạn tuyến tính, đường kính piston 12 mm, hành trình 10 mm và có nam châm để lắp cảm biến vị trí. Đây là cấu hình tác động kép: khí nén được cấp luân phiên vào hai cổng để đưa bàn trượt tiến và lùi.
Thông số kỹ thuật AirTAC TCL12X10S
| Hãng | AirTAC |
|---|---|
| Dòng sản phẩm | TCL/TCM – xy lanh dẫn hướng ba ty |
| Model | TCL12X10S |
| Kiểu hoạt động | Tác động kép |
| Kiểu dẫn hướng | Bạc đạn tuyến tính |
| Đường kính piston | 12 mm |
| Hành trình | 10 mm |
| Phát hiện vị trí | Có nam châm; cảm biến là phụ kiện lựa chọn riêng |
| Môi chất | Không khí đã lọc tối thiểu 40 µm |
| Dải áp suất làm việc | 0,15–1,0 MPa |
| Áp suất chịu đựng | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến 70°C |
| Tốc độ làm việc | 30–500 mm/s |
| Giảm chấn | Đệm chống va đập |
| Cổng khí | M5 × 0,8 |
| Mã hàng nội bộ | SP-000928 |
Lưu ý: PO chỉ nêu mã TCL12X10S, không liệt kê cảm biến, đầu nối, van tiết lưu hoặc phụ kiện gá đi kèm. Các phụ kiện này cần được xác nhận theo cấu hình máy thực tế trước khi báo giá.
Ý nghĩa mã TCL12X10S
- TC: dòng xy lanh dẫn hướng ba ty, tác động kép.
- L: kiểu dẫn hướng dùng bạc đạn tuyến tính, phù hợp yêu cầu độ chính xác và ma sát thấp.
- 12: đường kính piston 12 mm.
- 10: hành trình bàn trượt 10 mm.
- S: piston có nam châm để sử dụng với cảm biến hành trình tương thích.
Ưu điểm của xy lanh AirTAC TCL12X10S
- Chống xoay tốt: hai ty dẫn hướng giữ cho bàn trượt di chuyển thẳng, phù hợp cơ cấu cần duy trì hướng của chi tiết.
- Thiết kế tích hợp: bộ truyền động và dẫn hướng nằm trong cùng thân, giảm không gian lắp và thời gian gia công đồ gá.
- Bạc đạn tuyến tính: hỗ trợ chuyển động êm, độ chính xác tốt và khả năng mang tải phù hợp cho cơ cấu gắp, chặn hoặc căn chỉnh.
- Nhiều vị trí lắp: các lỗ định vị trên thân và bàn trượt hỗ trợ gá từ nhiều hướng trong máy tự động.
- Có rãnh cảm biến: cho phép giám sát vị trí tiến/lùi khi chọn đúng cảm biến tương thích.
Ứng dụng thực tế
AirTAC TCL12X10S phù hợp với các cơ cấu hành trình ngắn như chặn sản phẩm trên băng tải, đẩy chi tiết vào vị trí, căn chỉnh linh kiện, đóng mở chốt, ép nhẹ, nâng hạ cụm nhỏ và bàn trượt trong máy đóng gói hoặc lắp ráp. Hành trình 10 mm đặc biệt phù hợp khi nhiệm vụ chỉ cần một khoảng dịch chuyển ngắn nhưng phải hạn chế rung lắc và xoay tải.

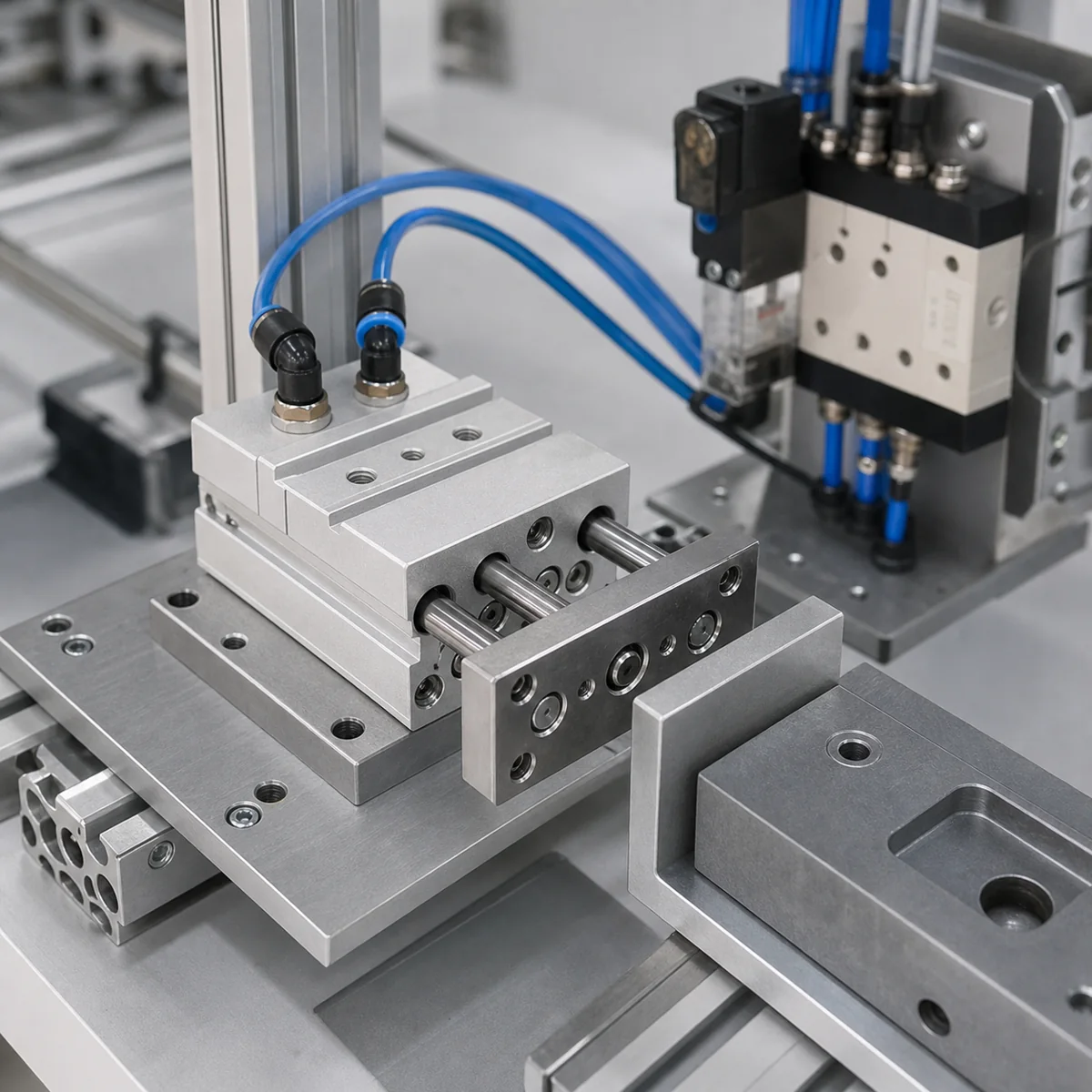

Ảnh ứng dụng trên trang minh họa cách bố trí xy lanh trong một trạm căn chỉnh tự động. Thiết kế thực tế vẫn phải tính lực đẩy, tải ngang, mô-men, tốc độ và khoảng dừng an toàn theo điều kiện vận hành của máy.
Cách chọn và lắp đặt
- Xác nhận đúng mã TCL12X10S, đặc biệt không nhầm 12 mm là hành trình; trong mã này 12 mm là đường kính piston và 10 mm mới là hành trình.
- Tính lực đẩy tại áp suất làm việc thực tế và chọn hệ số an toàn phù hợp. Không dùng riêng áp suất tối đa làm điều kiện chọn.
- Đối chiếu tải ngang và mô-men cho phép trong catalogue TCL/TCM theo hướng đặt tải, khoảng lệch tâm và tốc độ chuyển động.
- Lắp thân lên bề mặt phẳng, siết bulông đều và không ép lệch bàn trượt. Tải nên được gá gần tâm bàn để giảm mô-men không cần thiết.
- Thổi sạch ống trước khi đấu nối, dùng khí đã lọc và lắp van tiết lưu để tăng tốc từ từ trong lần chạy thử đầu tiên.
- Nếu cần phản hồi vị trí, chọn cảm biến và phụ kiện gá đúng theo catalogue; chữ S chỉ cho biết xy lanh có nam châm, không đồng nghĩa cảm biến được giao kèm.
Xem thêm nhóm xy lanh khí nén và vật tư khí nén để lựa chọn van điện từ, đầu nối, ống khí và cảm biến phù hợp.
Câu hỏi thường gặp về AirTAC TCL12X10S
TCL12X10S là xy lanh mấy ty?
Đây là xy lanh dẫn hướng ba ty: một ty piston ở giữa và hai ty dẫn hướng hai bên. Cách bố trí này giúp bàn trượt chống xoay và ổn định hơn khi chịu tải ngang.
Đường kính và hành trình của TCL12X10S là bao nhiêu?
Model này có đường kính piston 12 mm và hành trình 10 mm. Hai thông số được xác định trực tiếp từ mã đặt hàng của AirTAC.
Chữ L và S trong mã có nghĩa gì?
Chữ L chỉ phiên bản dùng bạc đạn tuyến tính. Chữ S cho biết piston có nam châm để lắp cảm biến vị trí tương thích.
TCL12X10S có đi kèm cảm biến không?
Không thể khẳng định cảm biến đi kèm từ mã PO. Cấu hình tiêu chuẩn có nam châm, còn cảm biến và phụ kiện gá cần được kiểm tra và đặt riêng theo yêu cầu.
Giá xy lanh AirTAC TCL12X10S bao nhiêu?
Giá phụ thuộc số lượng, phụ kiện, thời điểm nhập hàng và tình trạng cung ứng. Liên hệ Ánh Dương Vina để đối chiếu đúng model và nhận báo giá hiện hành.
Đánh giá
Chưa có đánh giá nào.
