Xy Lanh Compact AirTAC SDA50X25B Phi 50 Hành Trình 25mm
Xy lanh compact AirTAC SDA50X25B tác động kép, phi 50 mm, hành trình 25 mm, ty ren ngoài và không có nam châm. Phù hợp cơ cấu kẹp, ép, đẩy và chặn. Giá và tồn kho: Liên hệ xác nhận.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

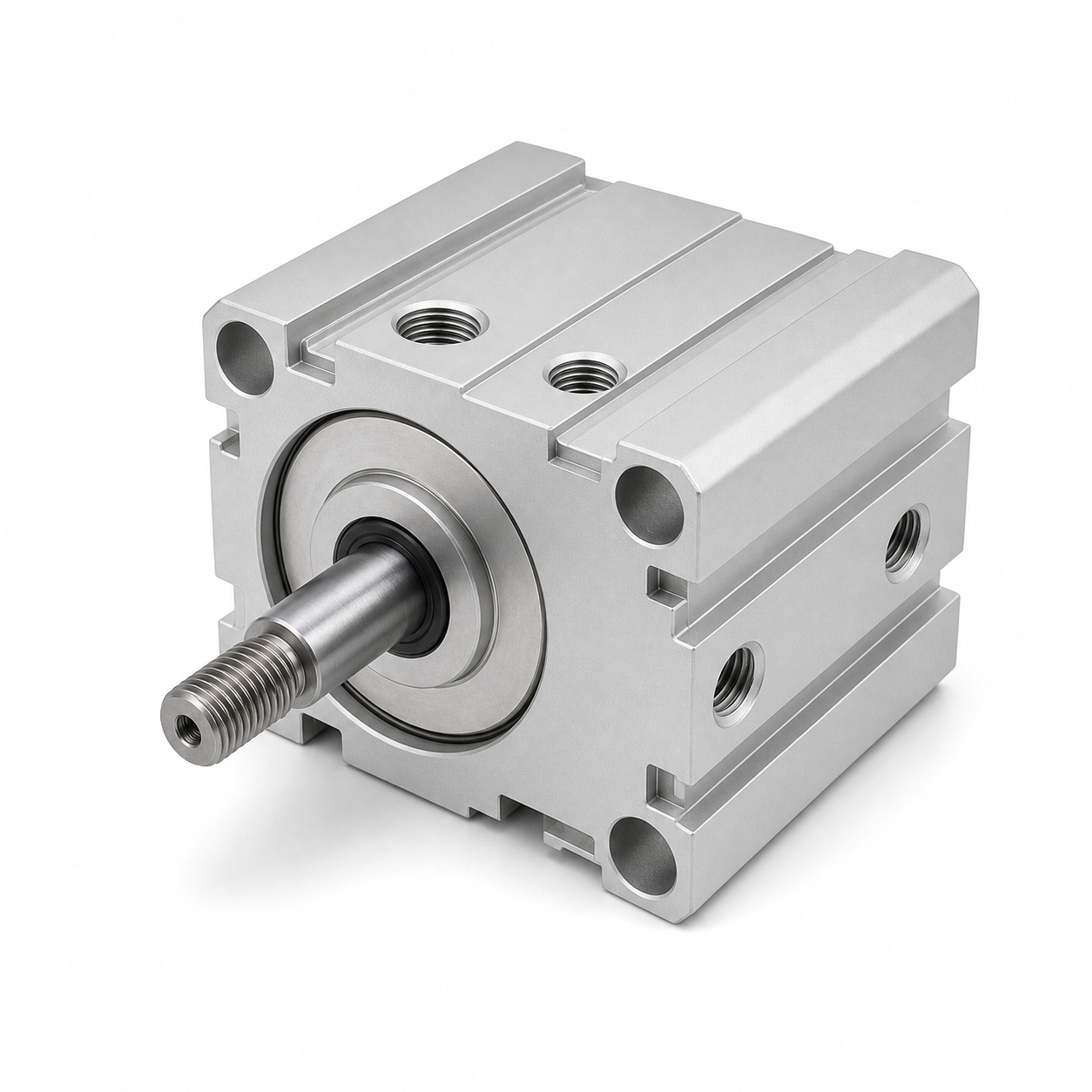

Giới thiệu xy lanh compact AirTAC SDA50X25B
AirTAC SDA50X25B là xy lanh khí nén compact tác động kép, đường kính piston 50 mm và hành trình 25 mm. Hậu tố B chỉ phiên bản ty piston ren ngoài; mã này không có nam châm tích hợp. Kết cấu ngắn giúp tiết kiệm không gian trong cơ cấu kẹp, đẩy, ép và chặn.
Giá, tồn kho, xuất xứ lô hàng và phụ kiện lắp đặt cần được xác nhận khi đặt hàng.
Thông số kỹ thuật đã xác minh
| Hãng | AirTAC |
|---|---|
| Mã | SDA50X25B |
| Dòng | SDA compact cylinder |
| Tác động | Tác động kép |
| Đường kính piston | 50 mm |
| Hành trình | 25 mm |
| Kiểu ty | Ren ngoài (hậu tố B) |
| Nam châm | Không có |
| Kiểu ren cổng khí | PT |
| Áp suất làm việc | 0,15–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến 70°C |
| Tốc độ | 30–500 mm/s |
| Giảm chấn | Đệm chống va đập |
| Cổng khí tham khảo | PT1/4 đối với cỡ 50; cần đối chiếu lô hàng |
Thông số được đối chiếu từ tài liệu dòng SDA và trang sản phẩm SDA50X25B. Cần đọc đủ mã trên nhãn vì các hậu tố S, B và SB thay đổi nam châm hoặc kiểu ren ty.
Ưu điểm
- Chiều dài thân ngắn, phù hợp không gian lắp đặt hạn chế.
- Đường kính piston 50 mm tạo lực phù hợp cho nhiều cơ cấu ép và kẹp.
- Ty ren ngoài thuận tiện liên kết với đầu nối hoặc tay đòn.
- Thân hợp kim nhôm xử lý anod cứng, tăng khả năng chống mài mòn.
- Kết cấu tán ghép compact và phớt hai chiều giúp vận hành ổn định.

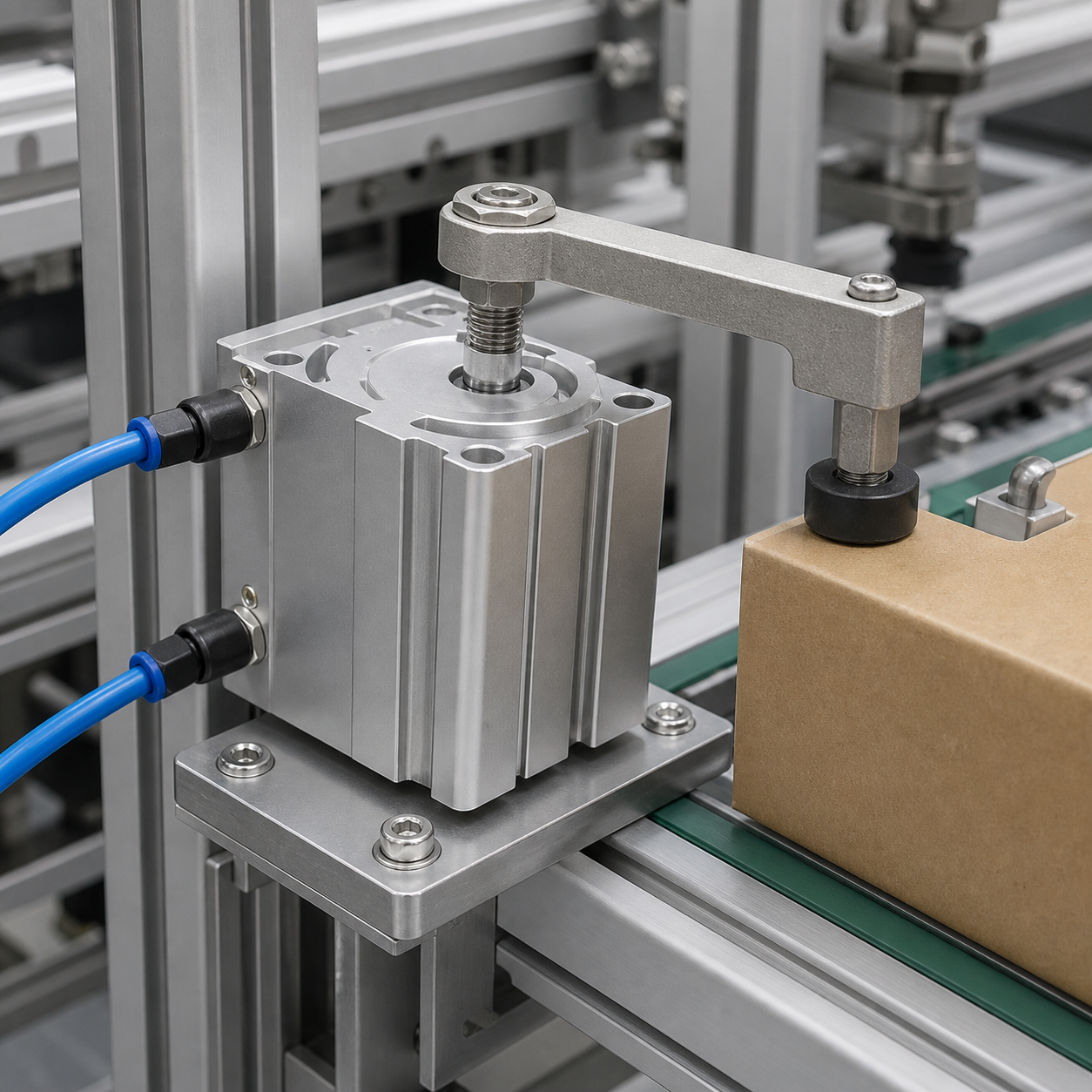

Ứng dụng
- Kẹp và ép nhẹ trong máy đóng gói.
- Chặn sản phẩm hoặc pallet trên băng tải.
- Đẩy, gạt và định vị chi tiết.
- Đóng mở cơ cấu ngắn hành trình.
- Máy lắp ráp và kiểm tra tự động.
Cách chọn đúng mã
- Xác nhận chính xác mã SDA50X25B.
- Kiểm tra phi 50 mm, hành trình 25 mm và ty ren ngoài.
- Lưu ý phiên bản B không có nam châm; nếu cần cảm biến hãy chọn cấu hình phù hợp.
- Đối chiếu chuẩn ren PT, kích thước lỗ lắp và không gian chuyển động.
- Tính lực theo áp suất thực tế và hệ số an toàn.
Xem thêm xy lanh khí nén và cảm biến công nghiệp.
Lưu ý lắp đặt
- Làm sạch đường ống khí trước khi kết nối.
- Căn thẳng tải với ty piston, tránh lực ngang.
- Dùng van tiết lưu để điều chỉnh tốc độ và chạy thử ở áp suất thấp.
- Siết đầu nối ren ngoài đúng lực, không làm xoắn ty.
- Kiểm tra rò khí, bulông và phớt định kỳ.
Câu hỏi thường gặp
Hậu tố B trong SDA50X25B nghĩa là gì?
B chỉ kiểu ty piston ren ngoài. Đây không phải ký hiệu có nam châm.
SDA50X25B có lắp cảm biến từ được không?
Phiên bản này không có nam châm tích hợp nên cảm biến từ xy lanh thông thường không thể phát hiện piston. Cần chọn phiên bản có nam châm nếu hệ thống cần phản hồi vị trí.
SDA50X25 và SDA50X25B khác nhau thế nào?
Khác chính ở kiểu ren đầu ty: mã B dùng ren ngoài, trong khi mã không B sử dụng cấu hình ren ty khác.
Giá sản phẩm bao nhiêu?
Giá và tồn kho thay đổi theo thời điểm; vui lòng liên hệ với mã đầy đủ và số lượng.
