Xy Lanh Bàn Trượt AirTAC HLS12X50S Bore 12mm Hành Trình 50mm

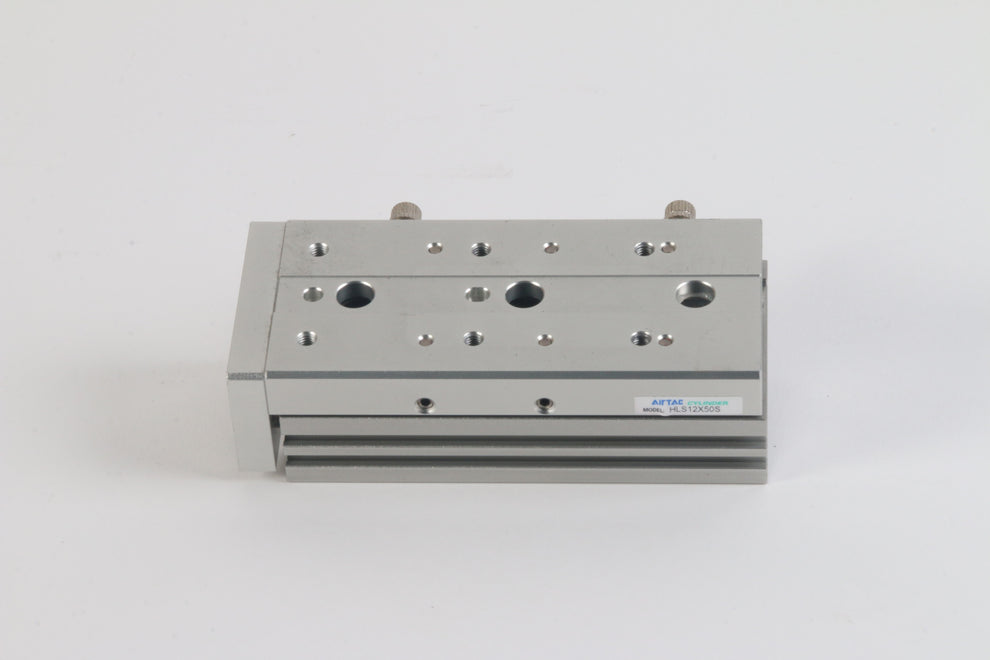

Giới thiệu xy lanh bàn trượt AirTAC HLS12X50S

AirTAC HLS12X50S thuộc dòng HLS bàn trượt khí nén chính xác kiểu con lăn. Cụm dẫn hướng và xy lanh được tích hợp trong một thân chữ nhật, giúp tạo chuyển động tịnh tiến có dẫn hướng mà không cần ghép thêm cơ cấu ray rời cho các tải phù hợp.

Model được giải nghĩa theo catalogue: HLS là dòng bàn trượt chính xác, 12 là đường kính bore 12 mm, 50 là hành trình 50 mm và hậu tố S thể hiện cấu hình có nam châm của biến thể tiêu chuẩn.

Thông số đã xác minh

Đặc điểm kết cấu

• Dẫn hướng con lăn chéo tích hợp, hướng đến độ cứng vững và chuyển động thẳng ổn định.
• Thiết kế hai piston rod bên trong giúp tăng lực đẩy tổng so với cấu hình một rod cùng bore.
• Khớp nổi giúp hạn chế mô-men phụ tác động lên piston rod khi bàn trượt làm việc đúng tải.
• Thân có nhiều hướng và lỗ lắp, hỗ trợ bố trí linh hoạt trong cụm máy.
• Mặt bàn có lỗ ren và lỗ chốt định vị để gá đồ gá lặp lại.
• Rãnh bên thân hỗ trợ lắp cảm biến hành trình tương thích khi cần.

Ứng dụng phù hợp

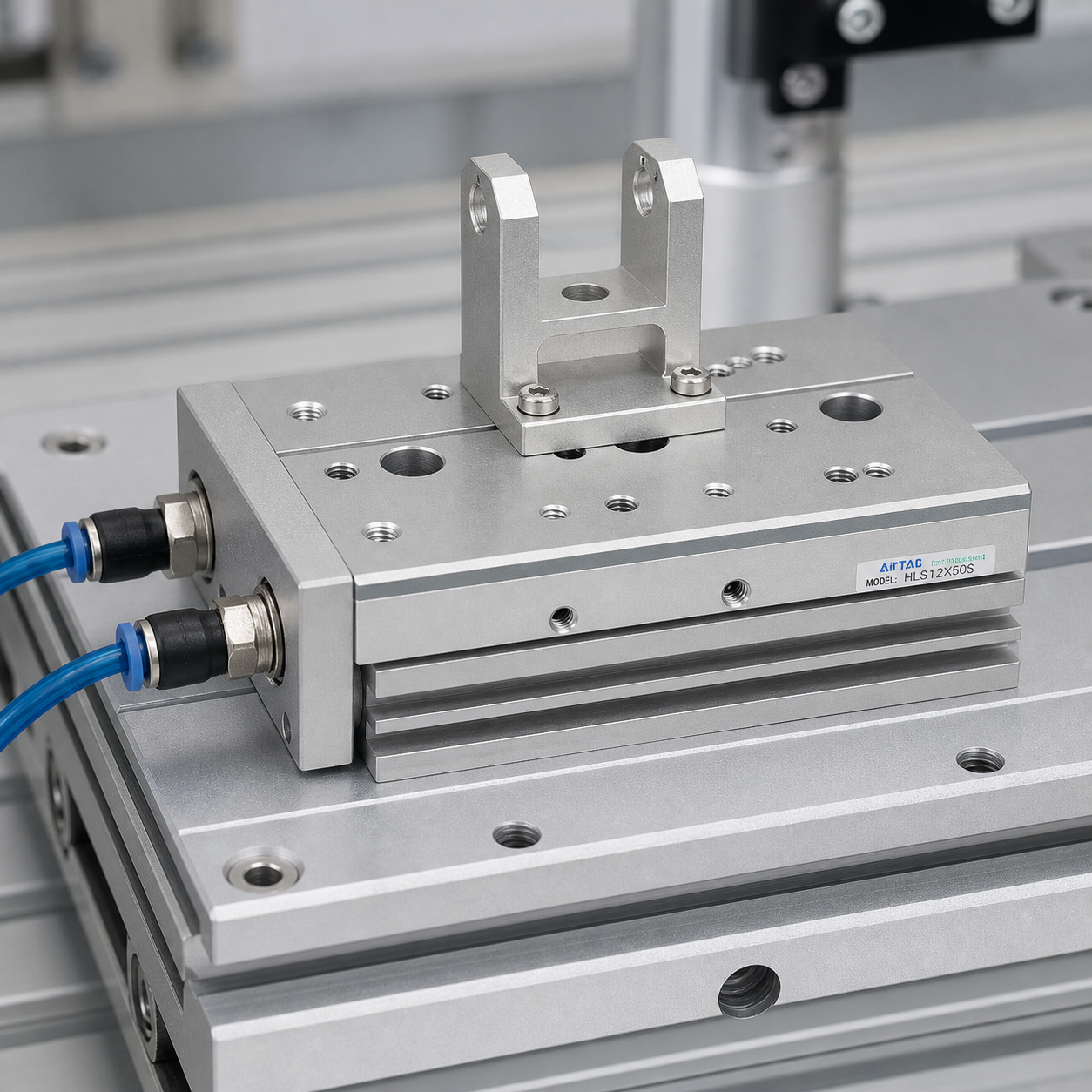

HLS12X50S thường được cân nhắc cho cơ cấu cấp và đẩy phôi, định vị chi tiết, chặn sản phẩm, dịch chuyển camera/cảm biến, gắp đặt tải nhẹ và các bước chuyển động ngắn trong máy lắp ráp tự động. Tải, mô-men, tốc độ và độ nhô của đồ gá phải được kiểm tra theo catalogue trước khi thiết kế.

Cách chọn và lắp đặt

1. Xác nhận đúng model HLS12X50S: bore 12 mm, hành trình 50 mm, có nam châm.
2. Tính tải trọng, mô-men do tải lệch tâm và độ nhô của đồ gá; không chỉ chọn theo lực đẩy.
3. Dùng lỗ chốt định vị và bề mặt chuẩn của bàn trượt để tăng khả năng lặp lại khi tháo lắp đồ gá.
4. Cấp khí sạch qua bộ lọc phù hợp, lắp van tiết lưu để điều chỉnh tốc độ hai chiều.
5. Không tác động lực va đập hoặc mô-men ngoài vượt khả năng dẫn hướng.
6. Nếu dùng cảm biến, chọn đúng loại và vị trí rãnh theo tài liệu AirTAC.
7. Sau lắp đặt, chạy thử ở áp suất và tốc độ thấp trước khi đưa vào chu kỳ tự động.

Câu hỏi thường gặp

HLS12X50S có hành trình bao nhiêu?

Hành trình danh nghĩa là 50 mm.

Model này có đường kính bore bao nhiêu?

Bore là 12 mm.

HLS12X50S có nam châm không?

Có. Hậu tố S của cấu hình này thể hiện biến thể có nam châm để dùng cảm biến tương thích.

Đây có phải xy lanh rod tròn thông thường không?

Không. Đây là bàn trượt khí nén tích hợp dẫn hướng con lăn; hình dáng và cách chịu tải khác xy lanh rod thông thường.

Giá AirTAC HLS12X50S bao nhiêu?

Giá và tồn kho thay đổi theo thời điểm. Vui lòng gửi model HLS12X50S, số lượng và yêu cầu cảm biến nếu có để Ánh Dương kiểm tra.

Xem thêm vật tư khí nén hoặc liên hệ Ánh Dương để kiểm tra tải và cấu hình.

Nguồn đối chiếu: AirTAC HLS CAD catalogue, AirTAC Global.
