Xy Lanh AirTAC TN20X10S Kèm CMSJ-2

Giới thiệu xy lanh AirTAC TN20X10S kèm CMSJ-2

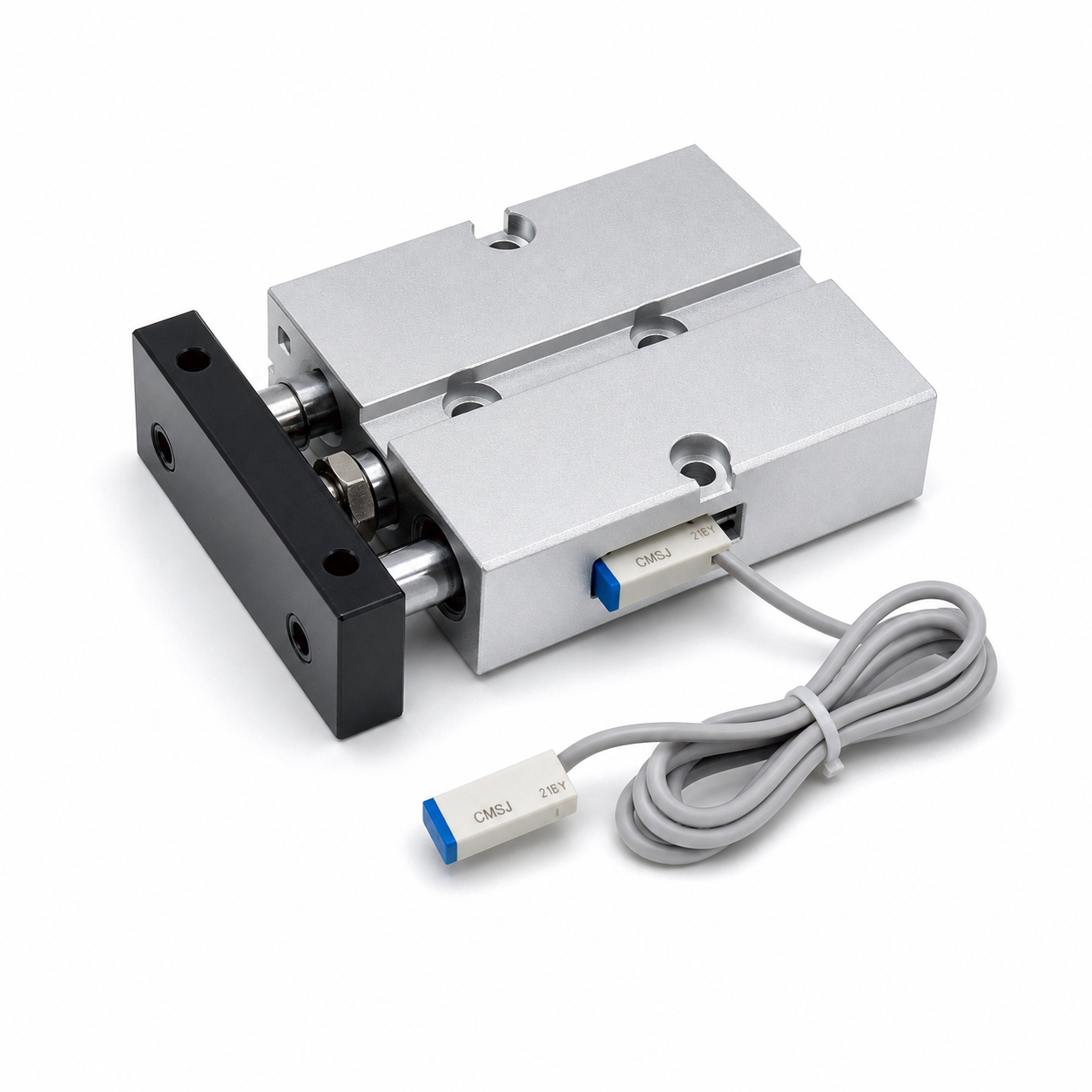

AirTAC TN20X10S là xy lanh khí nén hai ty dẫn hướng, đường kính piston 20 mm và hành trình ngắn 10 mm. Hai ty song song liên kết với bàn gá phía trước giúp hạn chế xoay, tăng khả năng chịu mô-men so với xy lanh một cần thông thường. Cấu hình thích hợp cho cơ cấu chặn, đẩy, ép hoặc định vị cần chuyển động ngắn và bàn gá ổn định.

Yêu cầu mua hàng ghi CMSJ-2. Ký hiệu này nhiều khả năng thể hiện hai cảm biến CMSJ để nhận biết vị trí thu và duỗi, nhưng không phải mã đặt hàng AirTAC đầy đủ. Cần xác nhận lại số lượng và hậu tố chiều dài dây; ví dụ CMSJ-020 là cảm biến reed kiểu J có dây ra trực tiếp dài 2 m.

Giải mã model TN20X10S

• TN: dòng xy lanh hai ty dẫn hướng, tác động kép.
• 20: đường kính piston 20 mm.
• 10: hành trình làm việc 10 mm.
• S: cấu hình có nam châm để lắp cảm biến vị trí.

Thông số kỹ thuật đã xác minh

Ưu điểm nổi bật

• Hai ty dẫn hướng giúp bàn trước ít xoay và ổn định hơn xy lanh một cần.
• Thân lắp chìm gọn, phù hợp cụm máy có không gian hạn chế.
• Hành trình 10 mm phù hợp thao tác chặn, ép hoặc định vị ngắn.
• Bàn trước có nhiều vị trí lắp đồ gá, thuận tiện thiết kế cơ cấu.
• Cơ cấu chặn trước cho phép giảm hành trình khoảng 0–5 mm và làm dịu va đập.
• Piston có nam châm, hỗ trợ cảm biến CMSJ cho tín hiệu hai đầu hành trình.

Ứng dụng phù hợp

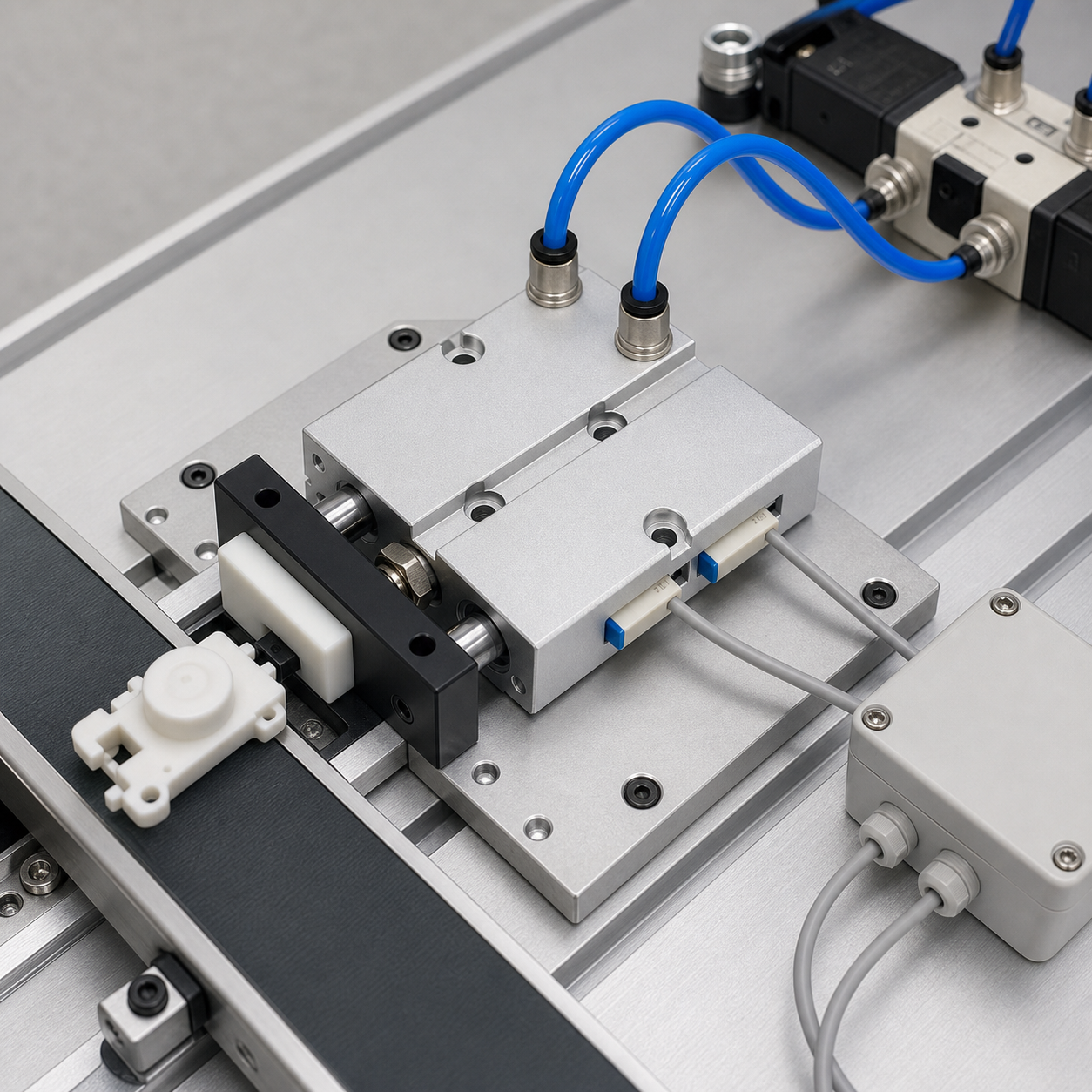

TN20X10S thường được dùng làm chốt chặn trên băng tải, đẩy chi tiết vào vị trí kiểm tra, ép nhãn, giữ sản phẩm tạm thời, gạt phôi hoặc định vị đồ gá trong máy lắp ráp. Bàn trước có thể gắn khối nhựa, cữ chặn hoặc chi tiết công nghệ nhỏ.

Hai ty dẫn hướng cho phép chịu một mức mô-men và tải ngang nhất định, nhưng không thay thế bàn trượt chính xác trong ứng dụng tải lớn. Cần tính tải và khoảng cách tâm lực để tránh quá tải bạc dẫn hướng.

Cách chọn đúng trước khi đặt hàng

1. Xác nhận phi 20 và hành trình danh định 10 mm.
2. Đánh giá lực đẩy/kéo theo áp suất khí thực tế và hệ số an toàn.
3. Kiểm tra tải, mô-men và vị trí đặt lực trên bàn gá phía trước.
4. Đối chiếu kích thước lắp, hướng cổng khí và chuẩn ren 1/8 inch.
5. Xác nhận cần dùng hai cảm biến cho hai đầu hành trình hay một cảm biến tại vị trí kiểm soát.
6. Xác nhận mã đầy đủ CMSJ-020/030 hoặc loại đầu nối tương ứng với tủ điện.

Hướng dẫn lắp đặt và sử dụng

• Bắt thân xy lanh lên bề mặt phẳng, siết vít đều và không làm vặn thân.
• Gắn tải cân đối lên bàn trước; tránh đặt lực quá xa tâm làm tăng mô-men.
• Lắp van tiết lưu để kiểm soát tốc độ, đặc biệt khi hành trình chỉ 10 mm.
• Điều chỉnh vít chặn trước từng bước nhỏ; khóa chắc sau khi đạt hành trình mong muốn.
• Đặt cảm biến CMSJ tại vị trí thu và duỗi, thử tín hiệu nhiều chu kỳ trước khi chạy tự động.
• Ngắt điện, khóa nguồn khí và xả áp trước khi tháo lắp hoặc bảo trì.

Câu hỏi thường gặp

TN20X10S có phải xy lanh hai ty không?

Có. TN20X10S sử dụng hai ty song song liên kết với một bàn trước, giúp hạn chế xoay và tăng độ ổn định.

Hành trình 10 mm có điều chỉnh được không?

Cơ cấu chặn trước cho phép giảm hành trình danh định khoảng 0–5 mm. Không dùng vít chỉnh để tăng hành trình vượt quá 10 mm.

CMSJ-2 có chắc chắn là hai cảm biến không?

Đây là cách hiểu hợp lý cho việc giám sát hai đầu hành trình, nhưng CMSJ-2 không phải mã AirTAC đầy đủ. Cần xác nhận số lượng và hậu tố dây trước khi giao.

Cổng khí của TN20X10S là M5 hay 1/8 inch?

Theo catalog TN hiện hành, cỡ phi 20 sử dụng cổng 1/8 inch; các cỡ nhỏ hơn có thể dùng M5. Chuẩn ren PT cần được đối chiếu với cấu hình đặt hàng.

TN20X10S có thay thế bàn trượt chính xác không?

Không phải trong mọi trường hợp. Hai ty hỗ trợ chống xoay và chịu mô-men nhất định, nhưng tải lớn hoặc yêu cầu chính xác cao cần bàn trượt/guide chuyên dụng.

Liên hệ tư vấn và báo giá

Ánh Dương hỗ trợ kiểm tra model, tải, mô-men, vị trí gá và mã cảm biến trước khi báo giá. Xem thêm vật tư khí nén hoặc liên hệ Ánh Dương để gửi ảnh nhãn và bản vẽ máy.
